Antes de sustituir un fusible, asegurarse de haber
quitado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los dispositivos.Si interviene un fusible general de protección de los
sistemas de seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores (sistema del
motor, sistema del cambio) o del sistema de la dirección, acudir a
los Servicios Autorizados Alfa Romeo.
ACCESO A LOS FUSIBLESLos fusibles se agrupan en tres centralitas alojadas en el
compartimento del motor, en el salpicadero y en el maletero.
Centralita del compartimento del motor
Está situada al lado de la batería fig. 160: para acceder a los fusibles
aflojar los tornillos A fig. 159 y quitar la tapa B.La numeración que identifica el componente eléctrico correspondiente
a cada fusible puede verse en la parte posterior de la tapa.
Tras haber sustituido un fusible asegurarse de que la tapa B de la
centralita de fusibles esté bien cerrada.
Si debe lavarse el compartimento del motor, prestar
atención a no dirigir el chorro de agua directamente a la
centralita de fusibles a la altura de los motores
limpiaparabrisas.
fig. 159
A0K0174
fig. 160
A0K0231
173CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Centralita del salpicadero

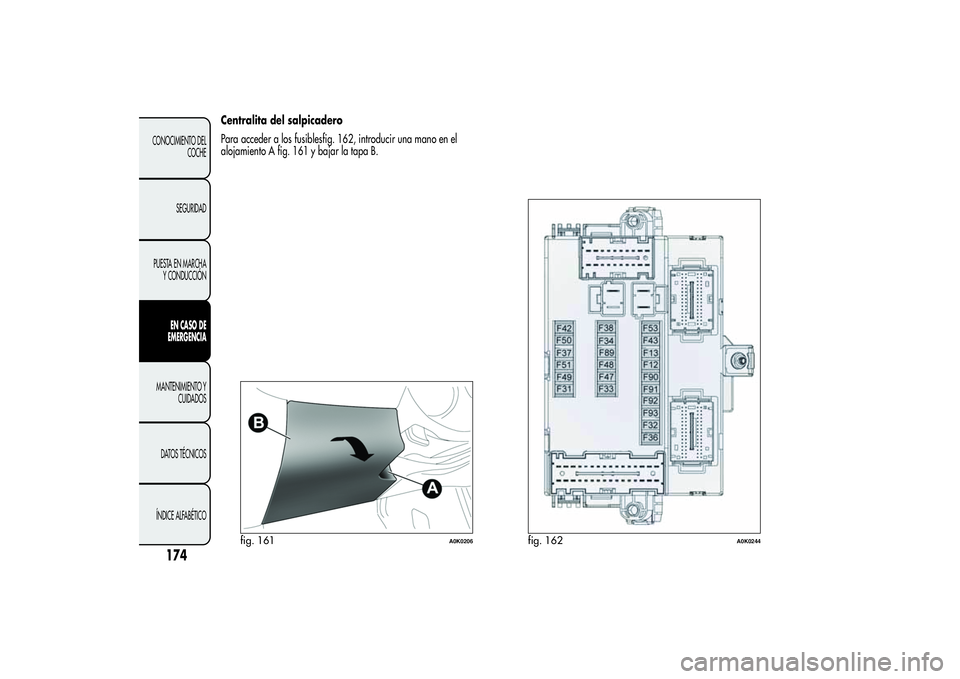

Para acceder a los fusiblesfig. 162, introducir una mano en el
alojamiento A fig. 161 y bajar la tapa B.
fig. 161
A0K0206
fig. 162
A0K0244
174
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Centralita del maletero

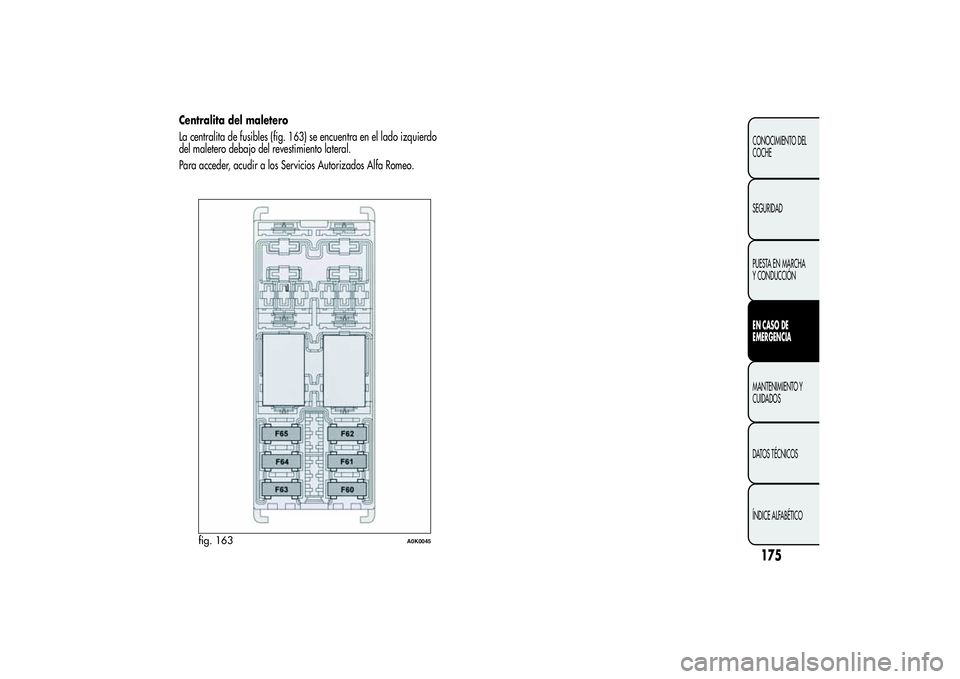

La centralita de fusibles (fig. 163) se encuentra en el lado izquierdo
del maletero debajo del revestimiento lateral.
Para acceder, acudir a los Servicios Autorizados Alfa Romeo.
fig. 163
A0K0045
175CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

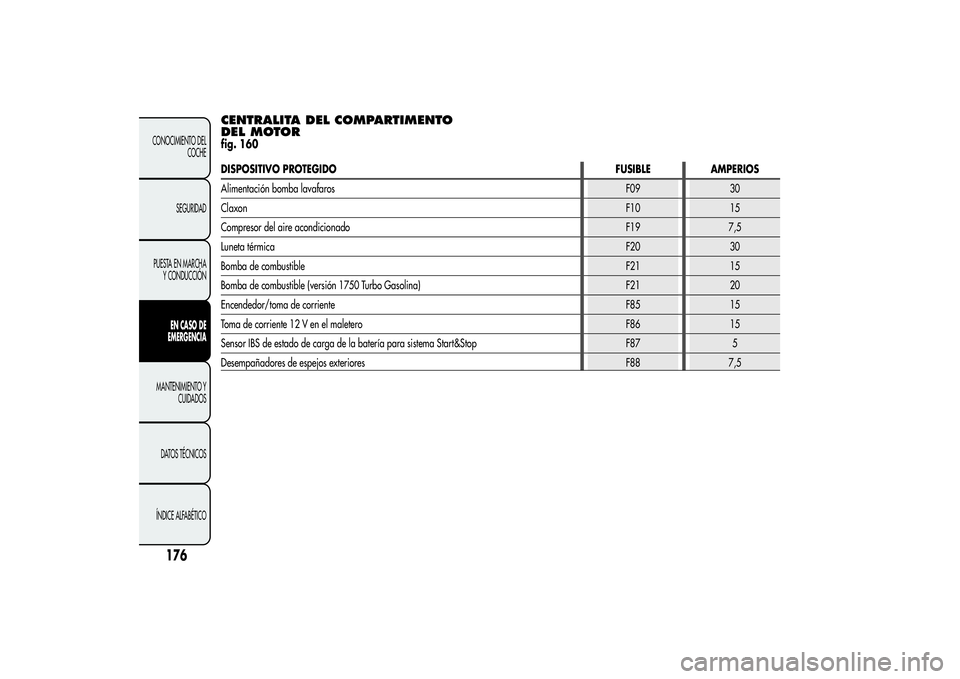

CENTRALITA DEL COMPARTIMENTO
DEL MOTORfig. 160DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Alimentación bomba lavafarosF09 30
ClaxonF10 15
Compresor del aire acondicionado F19 7,5
Luneta térmicaF20 30
Bomba de combustibleF21 15
Bomba de combustible (versión 1750 Turbo Gasolina) F21 20
Encendedor/toma de corrienteF85 15
Toma de corriente 12 V en el maletero F86 15
Sensor IBS de estado de carga de la batería para sistema Start&Stop F87 5
Desempañadores de espejos exteriores F88 7,5
176
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

CENTRALITA DEL SALPICADEROfig. 162DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Luz de carretera derechaF91 7,5
Luz de carretera izquierdaF90 7,5
Luz de cruce derecha (versiones con faros halógenos) F12 7,5
Luz de cruce izquierda (versiones con faros halógenos) F13 7,5
Luz de cruce derecha (versiones con faros Bi-Xenón) F12 15
Luz de cruce izquierda (versiones con faros Bi-Xenon) F13 15
Luz antiniebla delantera derechaF93 7,5
Luz antiniebla delantera izquierda F92 7,5
Plafón del maletero/Plafón de las viseras parasol/Plafón de la guantera/Plafón delantero y
trasero/Pantalla del radionavegadorF32 10
Dispositivos variosF31 5
Elevalunas eléctrico trasero (lado izquierdo) F33 20
Elevalunas eléctrico trasero (lado derecho) F34 20
+30F36 10
Dispositivos variosF37 7,5
Cierre centralizadoF38 20
Alimentación Body ComputerF42 5
Bomba bidireccional del lavaparabrisas F43 20
Elevalunas eléctrico delantero (lado conductor) F47 20
177CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

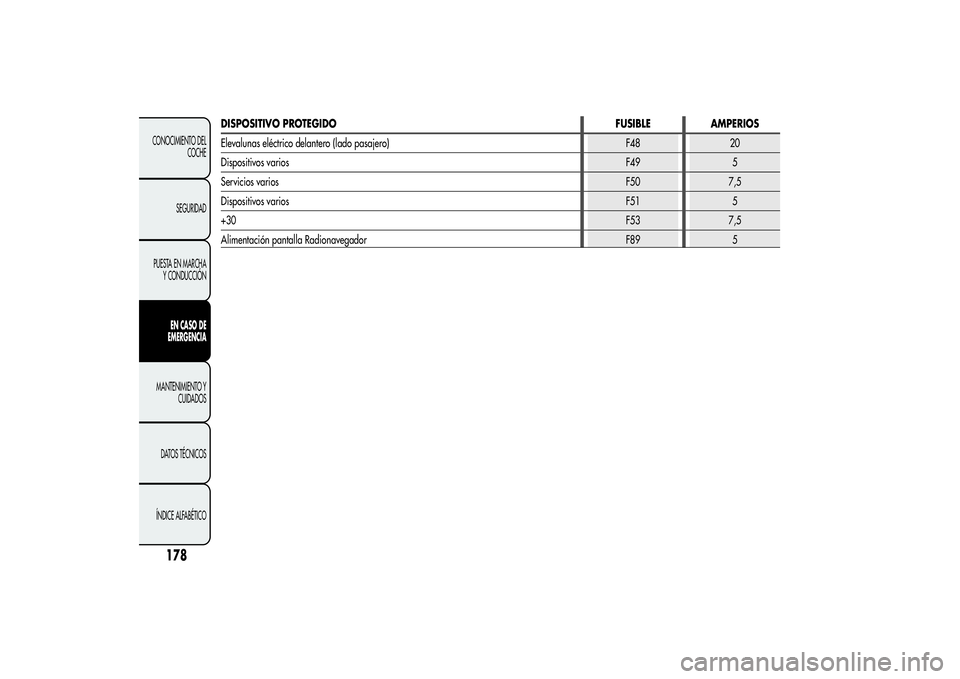

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Elevalunas eléctrico delantero (lado pasajero) F48 20
Dispositivos variosF49 5
Servicios variosF50 7,5
Dispositivos variosF51 5
+30F53 7,5
Alimentación pantalla Radionavegador F89 5
178
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

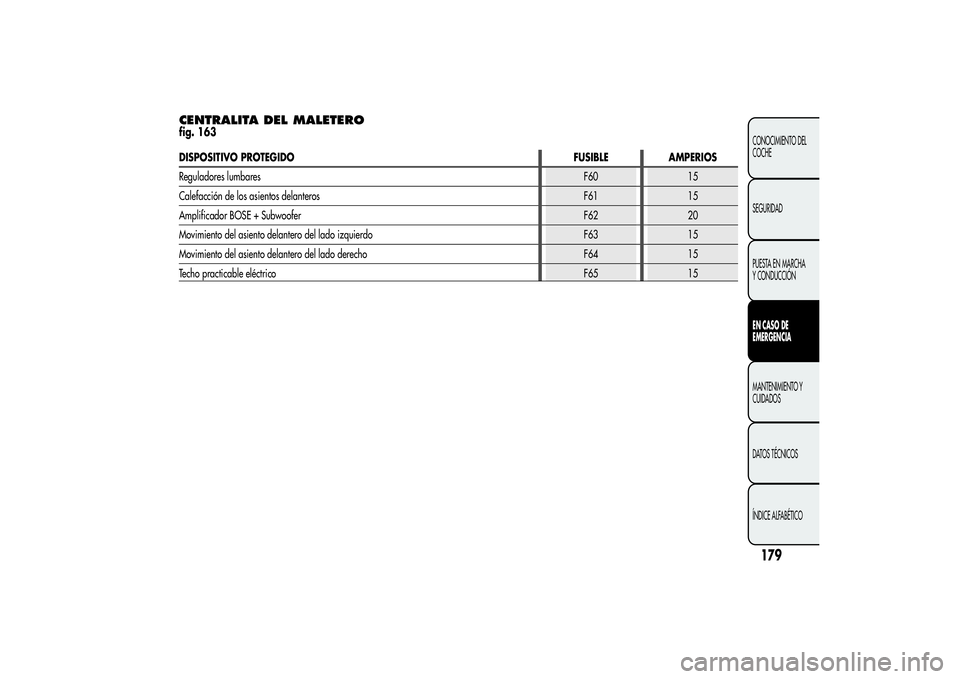

CENTRALITA DEL MALETEROfig. 163DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Reguladores lumbaresF60 15
Calefacción de los asientos delanteros F61 15
Amplificador BOSE + SubwooferF62 20
Movimiento del asiento delantero del lado izquierdo F63 15
Movimiento del asiento delantero del lado derecho F64 15
Techo practicable eléctricoF65 15
179CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

RECARGA DE LA BATERÍAADVERTENCIA La descripción del procedimiento de recarga de la
batería se proporciona únicamente a título informativo. Para realizar
esta operación, acudir a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA Antes de desconectar la alimentación eléctrica de la
batería, esperar, al menos, 1 minuto desde el momento en que se
coloca la llave de contacto en STOP.
Se recomienda una carga lenta de bajo amperaje, de
aproximadamente 24 horas de duración. Un tiempo excesivo de
recarga podría dañar la batería.VERSIONES SIN SISTEMA Start&Stop(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente modo:
❒desconectar el borne del polo negativo de la batería;
❒conectar los cables del cargador a los polos de la batería,
respetando las polaridades;
❒encender el cargador;
❒al finalizar la recarga, apagar el aparato antes de desconectarlo de
la batería;
❒volver a conectar el borne al polo negativo de la batería.VERSIONES CON SISTEMA Start&Stop(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente modo:
❒desconectar el conector A fig. 164 (pulsando el botón B) del sensor
C de control del estado de la batería instalado en el polo negativo
D de la misma batería;❒conectar el cable positivo del cargador al polo positivo de la batería
E y el cable negativo al borne del sensor D como en la figura;
❒encender el cargador. Una vez finalizada la recarga, apagar el
aparato;
❒después de desconectar el cargador, volver a conectar el conector A
al sensor C como en la figura.
fig. 164
A0K0200
