❒apri la protezione B fig. 155 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 154 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 155
A0K0148
173CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

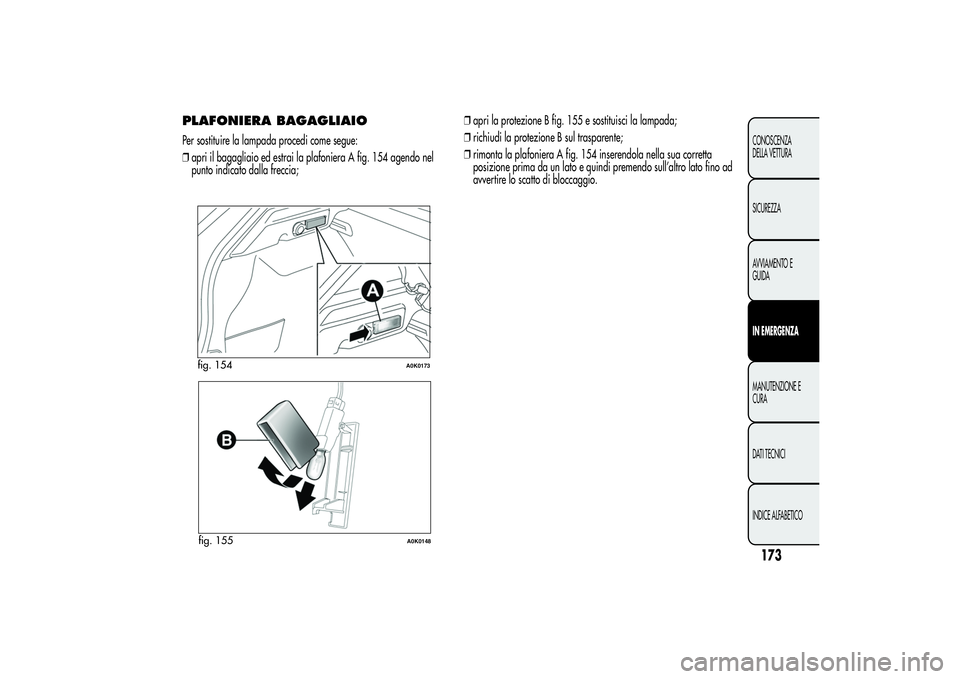

PLAFONIERA BAGAGLIAIOPer sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 154 agendo nel
punto indicato dalla freccia;
fig. 154
A0K0173

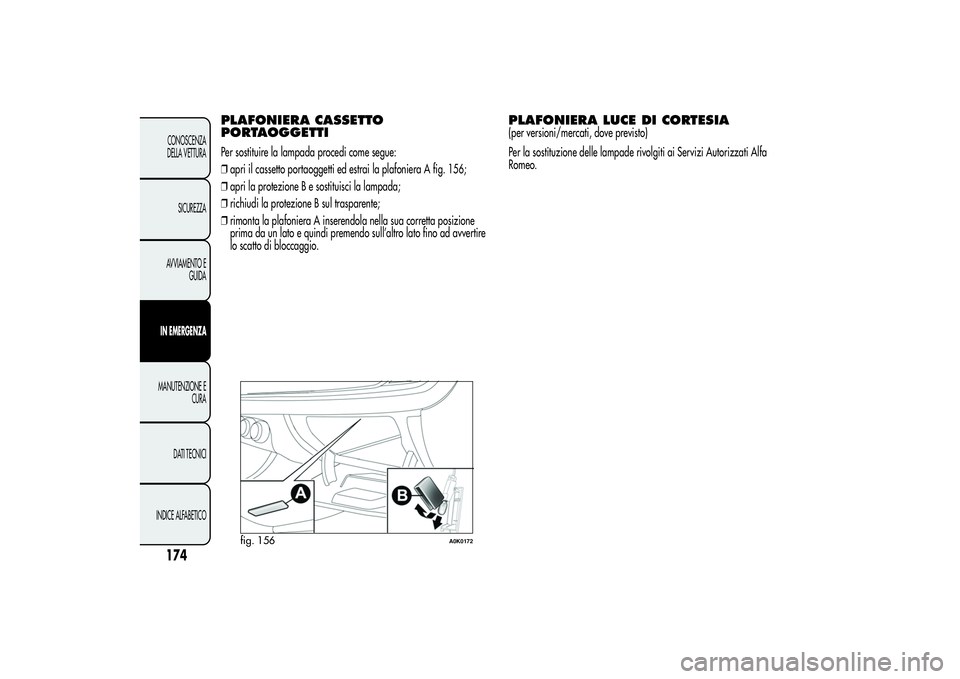

PLAFONIERA CASSETTO
PORTAOGGETTIPer sostituire la lampada procedi come segue:
❒apri il cassetto portaoggetti ed estrai la plafoniera A fig. 156;
❒apri la protezione B e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A inserendola nella sua corretta posizione
prima da un lato e quindi premendo sull’altro lato fino ad avvertire
lo scatto di bloccaggio.
PLAFONIERA LUCE DI CORTESIA(per versioni/mercati, dove previsto)
Per la sostituzione delle lampade rivolgiti ai Servizi Autorizzati Alfa
Romeo.
fig. 156
A0K0172
174CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

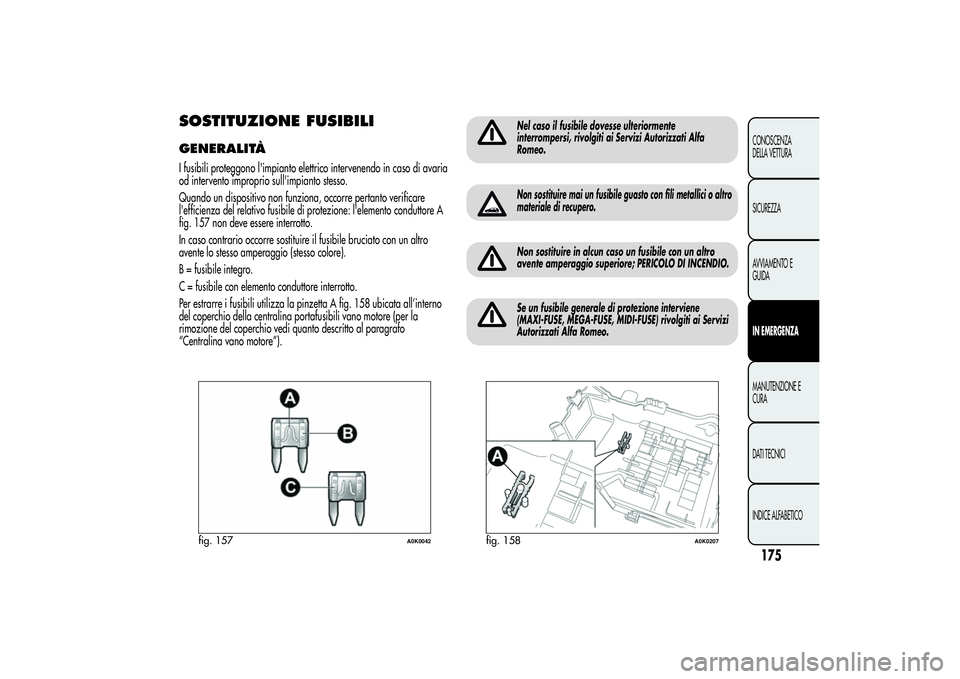

SOSTITUZIONE FUSIBILIGENERALITÀI fusibili proteggono l'impianto elettrico intervenendo in caso di avaria
od intervento improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di protezione: l'elemento conduttore A
fig. 157 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
Per estrarre i fusibili utilizza la pinzetta A fig. 158 ubicata all’interno
del coperchio della centralina portafusibili vano motore (per la
rimozione del coperchio vedi quanto descritto al paragrafo
“Centralina vano motore”).
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.Non sostituire mai un fusibile guasto con fili metallici o altro
materiale di recupero.Non sostituire in alcun caso un fusibile con un altro
avente amperaggio superiore; PERICOLO DI INCENDIO.Se un fusibile generale di protezione interviene
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgiti ai Servizi
Autorizzati Alfa Romeo.
fig. 157
A0K0042
fig. 158
A0K0207
175CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Prima di sostituire un fusibile, accertati di aver tolto la
chiave dal dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.Se un fusibile generale di protezione sistemi di
sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio)
o sistema guida interviene, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
ACCESSO AI FUSIBILII fusibili sono raggruppati in tre centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig. 160: per accedere ai fusibili svita
le viti A fig. 159 e togli il coperchio B.La numerazione che individua il particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
Se devi lavare il vano motore fai attenzione a non insistere
direttamente con il getto d’acqua sulla centralina fusibili
ed in corrispondenza dei motorini tergicristalli.
fig. 159
A0K0174
fig. 160
A0K0231
176CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

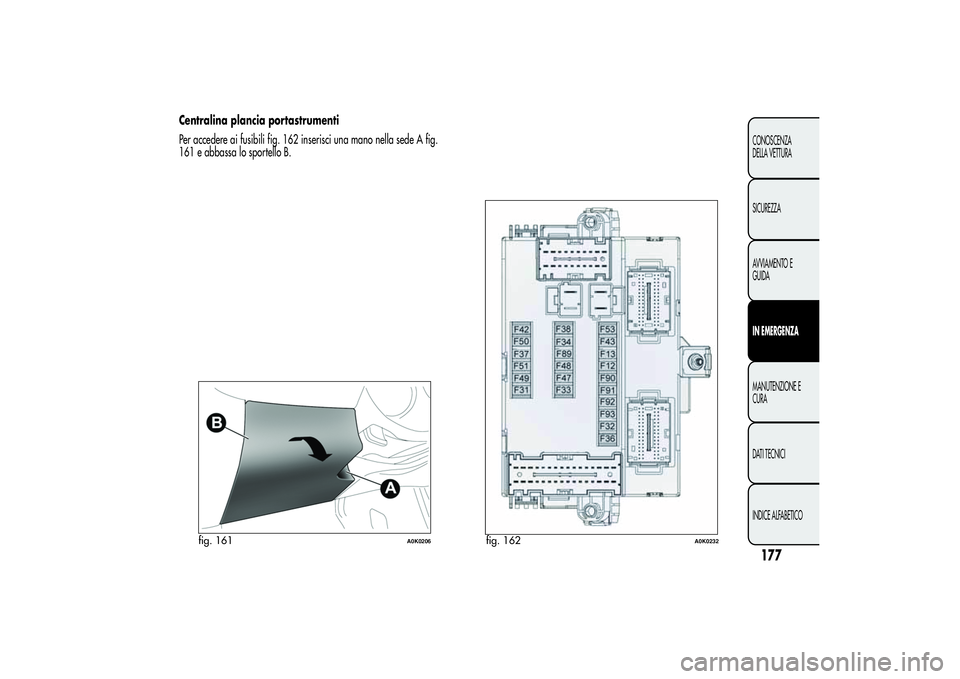

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 162 inserisci una mano nella sede A fig.
161 e abbassa lo sportello B.
fig. 161
A0K0206
fig. 162
A0K0232
177CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

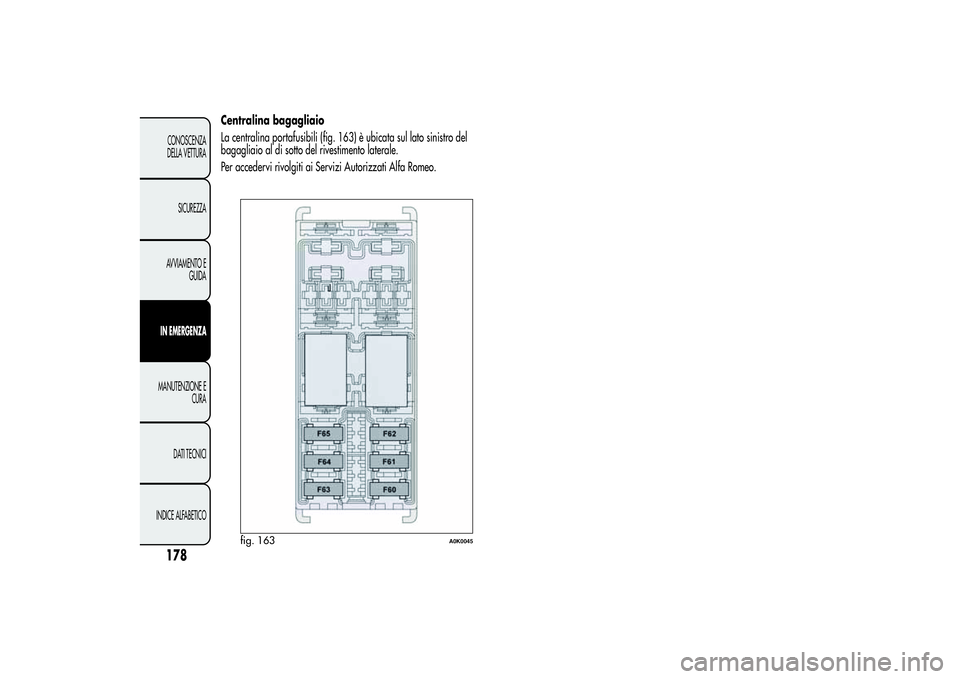

Centralina bagagliaio
La centralina portafusibili (fig. 163) è ubicata sul lato sinistro del
bagagliaio al di sotto del rivestimento laterale.
Per accedervi rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 163
A0K0045
178CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

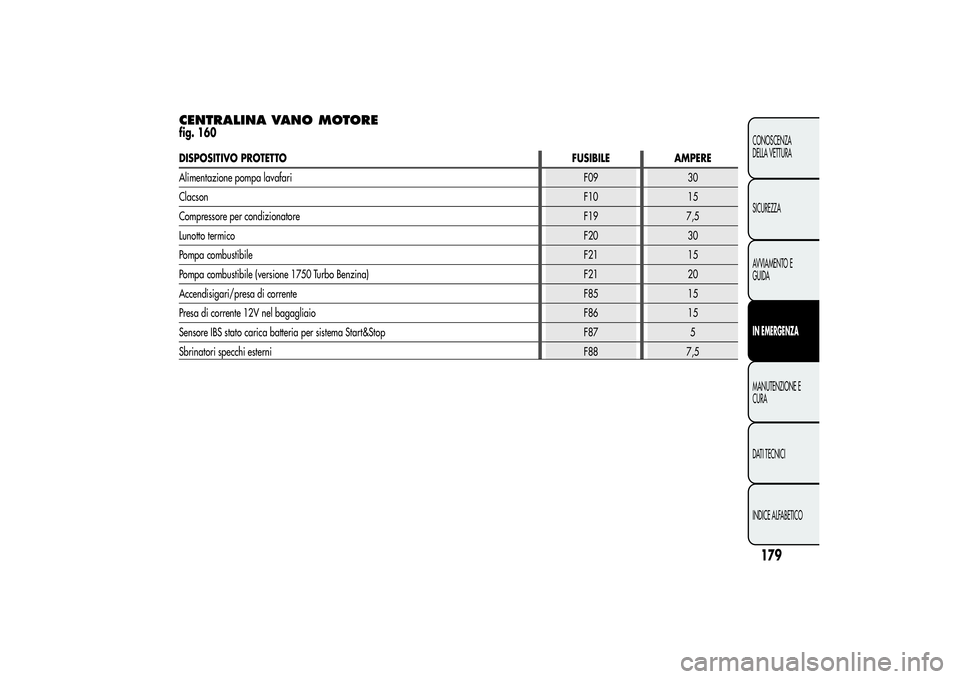

CENTRALINA VANO MOTOREfig. 160DISPOSITIVO PROTETTOFUSIBILE AMPERE
Alimentazione pompa lavafariF09 30
ClacsonF10 15
Compressore per condizionatoreF19 7,5
Lunotto termicoF20 30
Pompa combustibileF21 15
Pompa combustibile (versione 1750 Turbo Benzina) F21 20
Accendisigari/presa di correnteF85 15
Presa di corrente 12V nel bagagliaio F86 15
Sensore IBS stato carica batteria per sistema Start&Stop F87 5
Sbrinatori specchi esterniF88 7,5
179CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

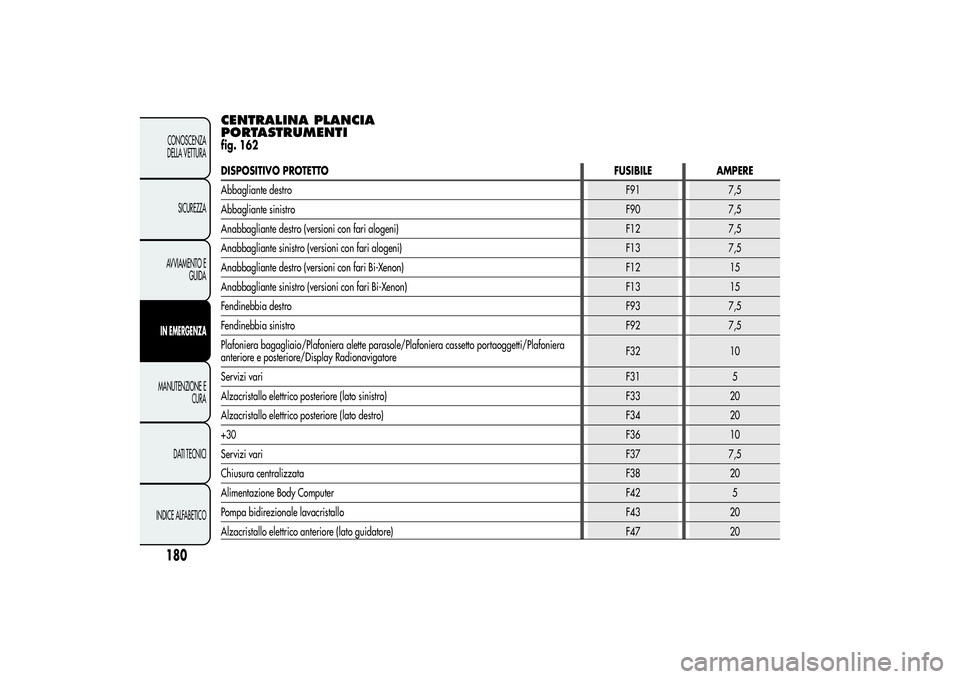

CENTRALINA PLANCIA
