2013 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

Chiusura tetto
Dalla posizione di apertura completa, premi il pulsante B fig. 63: se
premi sul pulsante per più di mezzo secondo, il pannello vetro
anteriore del tetto si porterà automaticamente in posizione intermedia
(posizione “Comfort”).
Premendo nuovamente sul pulsante per circa mezzo secondo, il tetto si
porterà in posizione spoiler. Premendo infine nuovamente il pulsante
B, il tetto raggiungerà la posizione di completamente chiuso.DISPOSITIVO ANTIPIZZICAMENTOIl tetto apribile è dotato di un sistema di sicurezza antipizzicamento in
grado di riconoscere l’eventuale presenza di un ostacolo durante il
movimento in chiusura del tetto; al verificarsi di questo evento il
sistema interrompe ed inverte immediatamente la corsa del pannello
vetro anteriore.
TENDINE PARASOLEPer aprire le tendine impugna la maniglia A fig. 64, seguendo il senso
indicato dalla freccia fino al raggiungimento della posizione
desiderata. Per chiuderle segui il procedimento inverso.
85CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
fig. 64
A0K0233

MANUTENZIONE/EMERGENZAIn caso di emergenza o di manutenzione senza alimentazione elettrica
è possibile movimentare manualmente il tetto (apertura/chiusura del
pannello anteriore in vetro), eseguendo le seguenti operazioni:
❒rimuovi il tappo di protezione A fig. 65 ubicato sul rivestimento
interno, tra le due tendine parasole;
❒prendi la chiave a brugola B fornita in dotazione ed ubicata nel
contenitore contenente la documentazione di bordo oppure nel
contenitore attrezzi posizionato nel bagagliaio;
❒introduci la chiave nella sede C e ruotala in senso orario per aprire
il tetto oppure in senso antiorario per chiudere il tetto.
fig. 65
A0K0132
86
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
PROCEDURA DI INIZIALIZZAZIONEIn seguito ad un eventuale scollegamento della batteria o
all’interruzione del fusibile di protezione, è necessario inizializzare
nuovamente il funzionamento del tetto apribile.
Procedi come segue:
❒premi il pulsante B fig. 63 fino alla completa chiusura del tetto.
Rilascia poi il pulsante;
❒premi il pulsante B e mantienilo premuto per almeno 10 secondi e/o
fino a percepire uno scatto in avanti del pannello vetro. A questo
punto rilascia il pulsante;
❒entro 5 secondi dall’operazione precedente premi il pulsante B e
tienilo premuto: il pannello vetro anteriore effettuerà un ciclo
completo di apertura e chiusura. Solo alla fine di tale ciclo rilascia il
pulsante.

PORTEBLOCCO/SBLOCCO CENTRALIZZATO
PORTEBlocco porte dall’esterno
Con porte chiuse premi il pulsante
sulla chiave oppure inserisci e
ruota l’inserto metallico (presente all’interno della chiave) nella
serratura porta lato guida.
L’avvenuto bloccaggio delle porte è segnalato dall’accensione di un
LED ubicato sopra il pulsante
fig. 66.
Il blocco delle porte viene attivato:
❒con tutte le porte chiuse;
❒con tutte le porte chiuse e bagagliaio aperto;Sblocco porte dall’esterno
Premi il pulsante
sulla chiave oppure inserisci e ruota l’inserto
metallico (presente all’interno della chiave) nella serratura porta lato
guida.
Blocco/sblocco porte dall’interno
Premi il pulsante. Il pulsante è dotato di un LED che indica lo stato
(porte bloccate o sbloccate) della vettura.
LED acceso: porte bloccate. Premendo nuovamente il pulsante
si
ottiene lo sblocco centralizzato di tutte le porte e lo spegnimento
del LED.
LED spento: porte sbloccate. Premendo nuovamente il pulsantesi
ottiene il blocco centralizzato di tutte le porte. Il blocco porte viene
attivato solo se tutte le porte sono correttamente chiuse.
A seguito di un blocco porte effettuato tramite telecomando o nottolino
porta non sarà possibile effettuare lo sblocco tramite il pulsante
.
AVVERTENZA Con chiusura centralizzata inserita, tirando la leva
interna di apertura della porta lato passeggero si provoca lo sblocco
della porta stessa (il LED rimane acceso). Tirando invece la leva
interna di apertura della porta lato guida si provoca lo sblocco
centralizzato delle porte.
AVVERTENZA Le porte posteriori non si possono aprire dall’interno
quando è azionato il dispositivo di sicurezza bambini.
In caso di mancanza dell’alimentazione elettrica (fusibile bruciato,
batteria scollegata, ecc.) è comunque possibile effettuare
l’azionamento manuale del blocco delle porte.
fig. 66
A0K0145
87CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

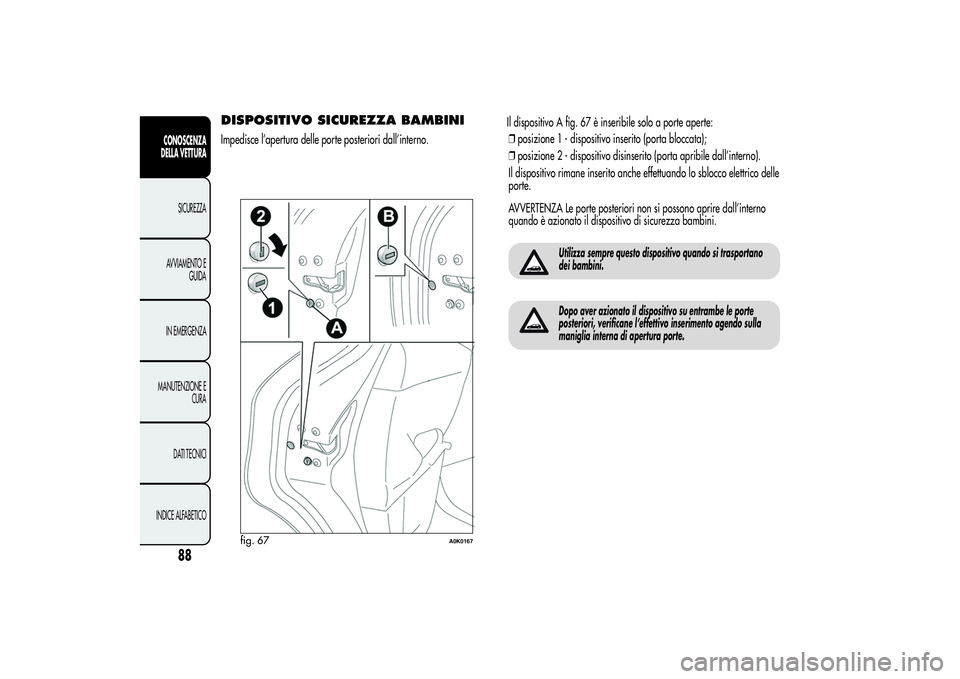

DISPOSITIVO SICUREZZA BAMBINIImpedisce l’apertura delle porte posteriori dall’interno.Il dispositivo A fig. 67 è inseribile solo a porte aperte:
❒posizione 1 - dispositivo inserito (porta bloccata);
❒posizione 2 - dispositivo disinserito (porta apribile dall’interno).
Il dispositivo rimane inserito anche effettuando lo sblocco elettrico delle
porte.
AVVERTENZA Le porte posteriori non si possono aprire dall’interno
quando è azionato il dispositivo di sicurezza bambini.
Utilizza sempre questo dispositivo quando si trasportano
dei bambini.Dopo aver azionato il dispositivo su entrambe le porte
posteriori, verificane l’effettivo inserimento agendo sulla
maniglia interna di apertura porte.
fig. 67
A0K0167
88
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

DISPOSITIVO DI EMERGENZA
BLOCCO PORTEPorta anteriore lato passeggero
La porta anteriore lato passeggero è dotata di un dispositivo che
permette di chiuderla in assenza di corrente.
Per chiuderla inserisci l’inserto metallico della chiave di avviamento
nella sede A fig. 68 e spostalo verso l’alto.
Porte posteriori
Le porte posteriori sono dotate di un dispositivo che permette di
chiuderle in assenza di corrente.
In questo caso occorre procedi come segue:
❒inserisci l’inserto metallico della chiave di avviamento nella sede B
fig. 67;
❒ruota la chiave in senso antiorario e successivamente toglila dalla
sede B.Il riallineamento del pomello sulle serrature è ottenibile (solo se
ripristinata la carica della batteria) procedendo nel seguente modo:
❒pressione sul pulsante
della chiave;
❒pressione sul pulsanteblocco/sblocco porte su plancia
portastrumenti;
❒apertura tramite chiave su nottolino porta anteriore;
❒tirando la maniglia interna della porta.
Nel caso in cui sia stata inserita la sicurezza bambini e la
chiusura precedentemente descritta, agendo sulla leva
interna di apertura porte non si otterrà l'apertura della
porta, ma solo il riallineamento del pomello delle serrature; per aprire
la porta sarà necessario tirare la maniglia esterna. Inserendo la
chiusura di emergenza non viene disabilitato il pulsante di blocco/
sblocco centralizzato porte
.
AVVERTENZA In seguito ad un’eventuale scollegamento della batteria
od all’interruzione del fusibile di protezione, è necessario
“inizializzare” il meccanismo di apertura/chiusura porte procedendo
come segue:
❒chiudi tutte le porte;
❒premi il pulsante
sulla chiave oppure il pulsante
blocco/
sblocco porte su plancia portastrumenti;
❒premi il pulsante
sulla chiave oppure il pulsante
blocco/
sblocco porte su plancia portastrumenti.
fig. 68
A0K0275
89CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

ALZACRISTALLI ELETTRICIFunzionano con chiave d’avviamento in posizione MAR e per circa tre
minuti dopo la rotazione della chiave di avviamento in posizione
STOP o estratta e previa apertura di una delle porte anteriori.
I pulsanti sono posizionati sulla mostrina dei pannelli porta (dal
pannello porta lato guida si possono comandare tutti i cristalli). È
presente un dispositivo antischiacciamento che entra in funzione in
fase di salita dei cristalli anteriori e posteriori.COMANDIPorta anteriore lato guida fig. 69
❒A - Apertura/chiusura cristallo anteriore sinistro; funzionamento
“continuo automatico” in fase di apertura/chiusura del cristallo;
❒B - Apertura/chiusura cristallo anteriore destro; funzionamento
“continuo automatico” in fase di apertura/chiusura del cristallo;
❒C - Abilitazione/esclusione dei comandi alzacristalli delle porte
posteriori;
❒D - Apertura/chiusura cristallo posteriore sinistro (per versioni/
mercati, dove previsto); funzionamento “continuo automatico” in
fase di apertura e chiusura del cristallo;
❒E - Apertura/chiusura cristallo posteriore destro (per versioni/
mercati, dove previsto); funzionamento “continuo automatico”
in fase di apertura e chiusura del cristallo.
Premi i pulsanti per aprire/chiudere il cristallo desiderato.
Premendo brevemente uno dei due pulsanti si ha la corsa “a scatti” del
cristallo, mentre esercitando una pressione prolungata si attiva
l’azionamento “continuo automatico”, sia in apertura, sia in chiusura.Il cristallo si arresta nella posizione voluta premendo nuovamente il
relativo pulsante di comando. Mantenendo premuto il pulsante per
alcuni secondi il vetro sale o scende automaticamente (solo con chiave
di avviamento in posizione MAR).
fig. 69
A0K0067
90
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Porta anteriore lato passeggero/porte posteriori
(per versioni/mercati, dove previsto)
Sulla mostrina del pannello porta anteriore lato passeggero e, su
alcune versioni sulle porte posteriori, sono presenti i pulsanti F fig. 69
per il comando del relativo cristallo.
Dispositivo di sicurezza antischiacciamento
Sulla vettura è attiva la funzione di antischiacciamento in fase di salita
dei cristalli anteriori e posteriori.
Questo sistema di sicurezza è in grado di riconoscere l’eventuale
presenza di un ostacolo durante il movimento in chiusura del cristallo;
al verificarsi di questo evento il sistema interrompe la corsa del
cristallo e, a seconda della posizione del vetro, ne inverte il
movimento. Questo dispositivo è quindi utile anche in caso di
eventuale azionamento involontario degli alzacristalli da parte di
bambini presenti a bordo vettura.
La funzione antischiacciamento è attiva sia durante il funzionamento
manuale che quello automatico del cristallo. In seguito all’intervento
del sistema antischiacciamento viene interrotta immediatamente la
corsa del cristallo e successivamente invertita. Durante questo tempo
non è possibile azionare in alcun modo il cristallo.
AVVERTENZA Se la protezione antischiacciamento interviene per 5
volte consecutive entro 1 minuto o risulta essere in avaria, viene inibito
il funzionamento automatico in salita del cristallo, permettendolo
solamente a scatti di mezzo secondo, con rilascio del pulsante per la
manovra successiva.
Per poter ripristinare il corretto funzionamento del sistema è necessario
effettuare una movimentazione verso il basso del cristallo interessato.AVVERTENZA Con chiave di avviamento in posizione STOP od
estratta, gli alzacristalli rimangono attivi per circa 3 minuti e
si disattivano immediatamente all’apertura di una delle porte.
AVVERTENZA Dove presente l’antischiacciamento, premendo il
pulsante
sul telecomando per più di 2 secondi si ottiene l’apertura
dei cristalli, mentre premendo il pulsante
per più di 2 secondi si
ha la chiusura dei cristalli.
Il sistema è conforme alla normativa 2000/4/CE destinata
alla protezione degli occupanti che si sporgono dall’interno
della vettura.L’uso improprio degli alzacristalli può essere
pericoloso. Prima e durante l’azionamento, accertati
sempre che i passeggeri non siano esposti al rischio di
lesioni provocate sia direttamente dai vetri in movimento, sia da
oggetti personali trascinati o urtati dagli stessi. Scendendo dalla
vettura, togli sempre la chiave dal dispositivo di avviamento
per evitare che gli alzacristalli, azionati inavvertitamente,
costituiscano un pericolo per chi rimane a bordo.
91CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Inizializzazione sistema alzacristalli
In seguito ad un eventuale scollegamento della batteria o
all’interruzione del fusibile di protezione, è necessario inizializzare
nuovamente il funzionamento del sistema.
Procedura di inizializzazione:
❒porta il cristallo da inizializzare in posizione fine corsa superiore in
funzionamento manuale;
❒una volta raggiunto il fine corsa superiore continua a tenere
azionato il comando di salita per almeno 1 secondo.
Per versioni/mercati dove previsto, a seguito mancanza alimentazione
delle centraline (sostituzione o scollegamento della batteria e
sostituzione dei fusibili di protezione delle centraline alzacristalli),
l’automatismo dei cristalli stessi deve essere ripristinato).L’operazione di ripristino va eseguita a porte chiuse procedendo come
di seguito descritto:
❒abbassa completamente il cristallo della porta lato guida
mantenendo premuto il pulsante di azionamento per almeno 3
secondi dopo il fine corsa (battuta inferiore);
❒alza completamente il cristallo della porta lato guida mantenendo
premuto il pulsante di azionamento per almeno 3 secondi dopo il
fine corsa (battuta superiore);
❒procedi nello stesso modo del punto 1 e 2 anche per la porta lato
passeggero;
❒accertati della corretta inizializzazione verificando che sia
funzionante la movimentazione in automatico dei cristalli.
92
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
