GEAR SHIFT INDICATORIl sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo fig. 7.
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di combustibile si consiglia
pertanto di mantenere la modalità “Natural” o “All Weather” e di
seguire, ove le condizioni del traffico lo consentano, i suggerimenti del
Gear Shift Indicator.
Quando sul display viene visualizzata l’icona SHIFT UP (
SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto superiore,
mentre quando sul display viene visualizzata l’icona SHIFT DOWN
(
SHIFT) il GSI suggerisce di passare ad una marcia con rapporto
inferiore.NotaL’indicazione sul quadro strumenti rimane accesa fino a quando
il conducente non effettua un cambio marcia o fino a quando le
condizioni di guida non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per ottimizzare i
consumi.fig. 7
A0K0050
21CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Successivamente viene attenuata progressivamente l’illuminazione del
display fino al completo spegnimento.
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
WELCOME MOVEMENTSu alcune versioni, ruotando la chiave in posizione MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli indici del tachimetro
e del contagiri;
❒l’illuminazione indici grafiche/display;
❒la visualizzazione sul display di un’animazione grafica raffigurante
la sagoma della vettura.
Movimentazione indici
❒Se viene estratta la chiave dal dispositivo di avviamento durante la
movimentazione degli indici, questi tornano immediatamente in
posizione iniziale.
❒Dopo aver raggiunto il valore di fondo scala gli indici si
posizionano sul valore segnalato dalla vettura.
❒All’avviamento del motore la movimentazione degli indici termina.Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositivo di
avviamento si accendono in sequenza indici, grafiche e display.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’animazione
grafica.

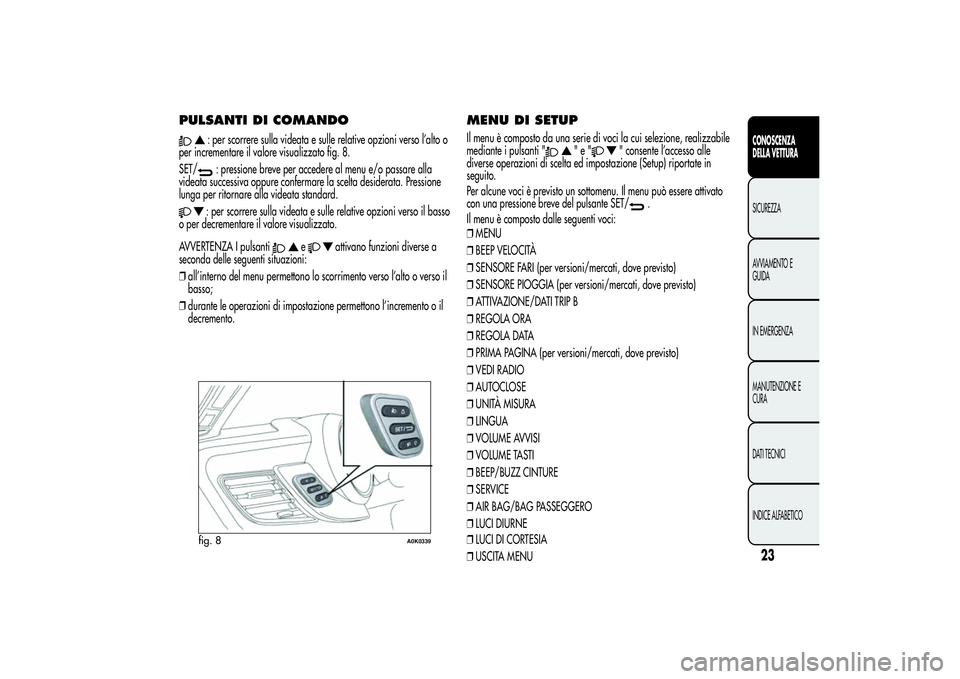

PULSANTI DI COMANDO
: per scorrere sulla videata e sulle relative opzioni verso l’alto o
per incrementare il valore visualizzato fig. 8.
SET/: pressione breve per accedere al menu e/o passare alla
videata successiva oppure confermare la scelta desiderata. Pressione
lunga per ritornare alla videata standard.: per scorrere sulla videata e sulle relative opzioni verso il basso
o per decrementare il valore visualizzato.
AVVERTENZA I pulsanti
e
attivano funzioni diverse a
seconda delle seguenti situazioni:
❒all’interno del menu permettono lo scorrimento verso l’alto o verso il
basso;
❒durante le operazioni di impostazione permettono l’incremento o il
decremento.
MENU DI SETUPIl menu è composto da una serie di voci la cui selezione, realizzabile
mediante i pulsanti "
"e"
" consente l’accesso alle
diverse operazioni di scelta ed impostazione (Setup) riportate in
seguito.
Per alcune voci è previsto un sottomenu. Il menu può essere attivato
con una pressione breve del pulsante SET/
.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒SENSORE FARI (per versioni/mercati, dove previsto)
❒SENSORE PIOGGIA (per versioni/mercati, dove previsto)
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove previsto)
❒VEDI RADIO
❒AUTOCLOSE
❒UNITÀ MISURA
❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI
❒BEEP/BUZZ CINTURE
❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE
fig. 8
A0K0339
23CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
❒LUCI DI CORTESIA
❒USCITA MENU

NotaAlcune voci, sulle vetture equipaggiate con sistema di
radionavigazione (per versioni/mercati, dove previsto), vengono
visualizzate dal display di quest’ultimo.Selezione di una voce del menu
principale senza sottomenu:❒tramite pressione breve del pulsante SET/
può essere
selezionata l’impostazione del menu principale che si desidera
modificare;
❒agendo sui pulsanti "
" oppure "
" (tramite singole
pressioni) può essere scelta la nuova impostazione;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
menu principale prima selezionata.
Selezione di una voce del menu
principale con sottomenu:❒tramite pressione breve del pulsante SET/
si può visualizzare la
prima voce del sottomenu;
❒agendo sui pulsanti "
" oppure "
" (tramite singole
pressioni) si possono scorrere tutte le voci del sottomenu;
❒tramite pressione breve del pulsante SET/si può selezionare la
voce del sottomenu visualizzata e si entra nel menu di impostazione
relativo;
❒agendo sui pulsanti "
" oppure "
" (tramite singole
pressioni) può essere scelta la nuova impostazione di questa voce
del sottomenu;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
sottomenu prima selezionata.
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

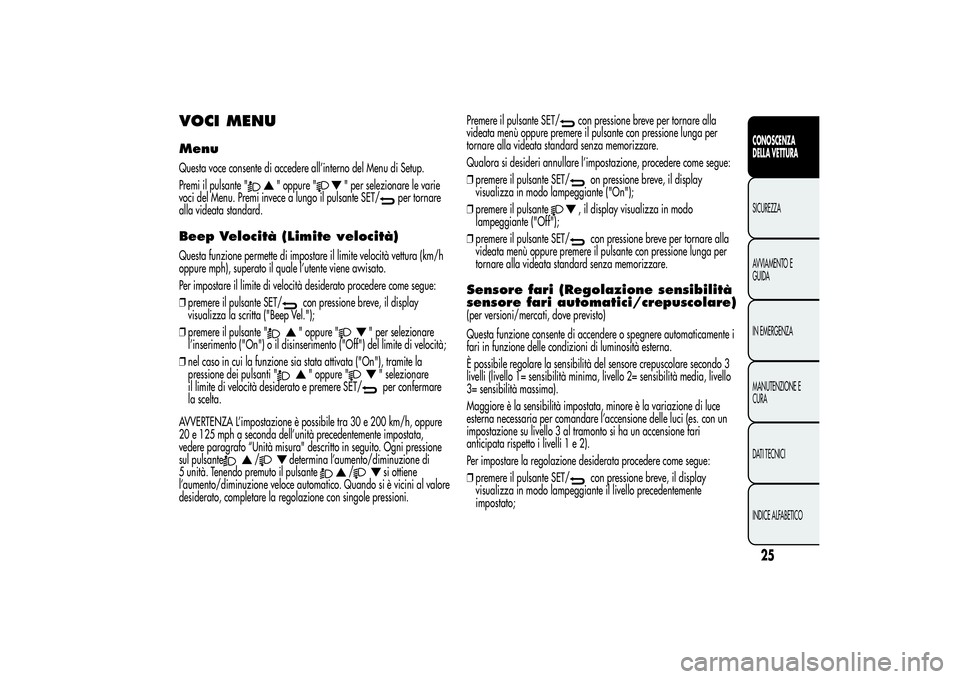

VOCI MENUMenuQuesta voce consente di accedere all’interno del Menu di Setup.
Premi il pulsante "
" oppure "
" per selezionare le varie
voci del Menu. Premi invece a lungo il pulsante SET/
per tornare
alla videata standard.
Beep Velocità (Limite velocità)Questa funzione permette di impostare il limite velocità vettura (km/h
oppure mph), superato il quale l’utente viene avvisato.
Per impostare il limite di velocità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza la scritta ("Beep Vel.");
❒premere il pulsante "" oppure "
" per selezionare
l’inserimento ("On") o il disinserimento ("Off") del limite di velocità;
❒nel caso in cui la funzione sia stata attivata ("On"), tramite la
pressione dei pulsanti "
" oppure "
" selezionare
il limite di velocità desiderato e premere SET/per confermare
la scelta.
AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, oppure
20 e 125 mph a seconda dell’unità precedentemente impostata,
vedere paragrafo “Unità misura" descritto in seguito. Ogni pressione
sul pulsante
/
determina l’aumento/diminuzione di
5 unità. Tenendo premuto il pulsante
/
si ottiene
l’aumento/diminuzione veloce automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole pressioni.Premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Qualora si desideri annullare l’impostazione, procedere come segue:
❒premere il pulsante SET/
on pressione breve, il display
visualizza in modo lampeggiante ("On");
❒premere il pulsante
, il display visualizza in modo
lampeggiante ("Off");
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sensore fari (Regolazione sensibilità
sensore fari automatici/crepuscolare)(per versioni/mercati, dove previsto)
Questa funzione consente di accendere o spegnere automaticamente i
fari in funzione delle condizioni di luminosità esterna.
È possibile regolare la sensibilità del sensore crepuscolare secondo 3
livelli (livello 1= sensibilità minima, livello 2= sensibilità media, livello
3= sensibilità massima).
Maggiore è la sensibilità impostata, minore è la variazione di luce
esterna necessaria per comandare l’accensione delle luci (es. con un
impostazione su livello 3 al tramonto si ha un accensione fari
anticipata rispetto i livelli 1 e 2).
Per impostare la regolazione desiderata procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
25CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒premere il pulsante "
" oppure "
" per effettuare la
scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sens. pioggia (Regolazione
sensibilità sensore pioggia)Questa funzione consente di regolare (su 4 livelli) la sensibilità del
sensore pioggia.
Per impostare il livello di sensibilità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il “livello” della sensibilità
precedentemente impostato;
❒premere il pulsante "" oppure "
" per effettuare la
regolazione;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Attivazione/Dati tripB (Abilitazione
Trip B)Questa funzione consente di attivare (On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Per l’attivazione/disattivazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;❒premere il pulsante "
" oppure "
" per effettuare la
scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Regola ora (Regolazione orologio)Questa funzione consente la regolazione dell’orologio passando
attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza i due sottomenù “Ora” e “Formato”;
❒premere il pulsante "" oppure "
" per spostarsi tra i
due sottomenù;
❒una volta selezionato il sottomenù che si vuole modificare, premere
il pulsante con pressione breve SET/
;
❒nel caso in cui si entra nel sottomenù “Ora ”: premendo il pulsante
SET/
con pressione breve, il display visualizza in modo
lampeggiante le “ore”;
❒premere il pulsante "
" oppure "
" per effettuare la
regolazione;
❒premendo il pulsante SET/
con pressione breve il display
visualizza in modo lampeggiante i “minuti”;
❒premere il pulsante "
" oppure "
" per effettuare la
regolazione.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

AVVERTENZA Ogni pressione sui pulsanti "
" oppure "
" determina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/decremento veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
❒Nel caso in cui si entra nel sottomenù “Formato”: premendo il
pulsante SET/
con pressione breve, il display visualizza in
modo lampeggiante la modalità di visualizzazione;
❒premere il pulsante "
" oppure "
" per effettuare la
selezione in modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante SET/
con
pressione breve per tornare alla videata sottomenu oppure premere
il pulsante con pressione lunga per tornare alla videata menu
principale senza memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per
tornare alla videata standard o al menu principale a seconda del
punto in cui ci si trova nel menu.
Regola data (Regolazione data)Questa funzione consente l’aggiornamento della data (giorno – mese
– anno).
Per effettuare l'aggiornamento procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante “l’anno”;
❒premere il pulsante "" oppure "
" per effettuare la
regolazione;
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante “il mese”;
❒premere il pulsante "" oppure "
" per effettuare la
regolazione;❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante “il giorno”;
❒premere il pulsante "" oppure "
" per effettuare la
regolazione.
AVVERTENZA Ogni pressione sui pulsanti "" oppure "
" determina l’aumento o il decremento di una unità. Mantenendo
premuto il pulsante ne deriva l’aumento/diminuzione veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Prima pagina (Visualizzazione
informazioni nella videata
principale)(per versioni/mercati, dove previsto)
Questa funzione permette di selezionare il tipo di informazione che si
vuole visualizzare nella videata principale. È possibile visualizzare
la data oppure la distanza parziale.
Per effettuare la selezione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza “Prima pagina”;
❒premere nuovamente il pulsante SET/
con pressione breve per
visualizzare le opzioni di visualizzazione “Data” e “Info motore”;
27CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒premere il pulsante "
" oppure "
" per selezionare il
tipo di visualizzazione che si intende avere nella videata principale
del display;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Ruotando la chiave di avviamento in posizione MAR, il display,
terminata la fase di check iniziale, fornisce la visualizzazione delle
informazioni impostate precedentemente tramite la funzione “Prima
pagina” del menu.
Vedi radio (Ripetizione informazioni
audio)Questa funzione permette di visualizzare sul display informazioni
relative all’autoradio.
❒Radio: frequenza o messaggio RDS della stazione radio selezionata,
attivazione ricerca automatica o AutoSTore;
❒CD audio, CD MP3: numero della traccia;
❒CD Changer: numero CD e numero traccia;
Per visualizzare (On) oppure eliminare (Off) le informazioni autoradio
sul display, procedere come segue:
❒premere il pulsante SET/
con pressione breve,il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;
❒premere il pulsante "" oppure "
" per effettuare la
scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menù oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Autoclose (Chiusura centralizzata
automatica a vettura in movimento)Questa funzione, previa attivazione (On), consente l’attivazione del
blocco automatico delle porte al superamento della velocità di 20
km/h.
Per attivare oppure disattivare questa funzione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza un sottomenu;
❒premere il pulsante SET/con pressione breve, il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;
❒premere il pulsante "" oppure "
" per effettuare la
scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata sottomenù oppure premere il pulsante con pressione lunga
per tornare alla videata menu principale senza memorizzare;
❒premere nuovamente il pulsante SET/
con pressione lunga per
tornare alla videata standard o al menu principale a seconda del
punto in cui ci si trova nel menu.
Unità misura (Regolazione unità di
misura)Questa funzione consente l’impostazione delle unità di misura tramite
tre sottomenù: “Distanze”, “Consumi” e “Temperatura”.
Per impostare l’unità di misura desiderata procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza i tre sottomenu;
❒premere il pulsante "" oppure "
" per spostarsi tra i
tre sottomenù;
28
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
