2013 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

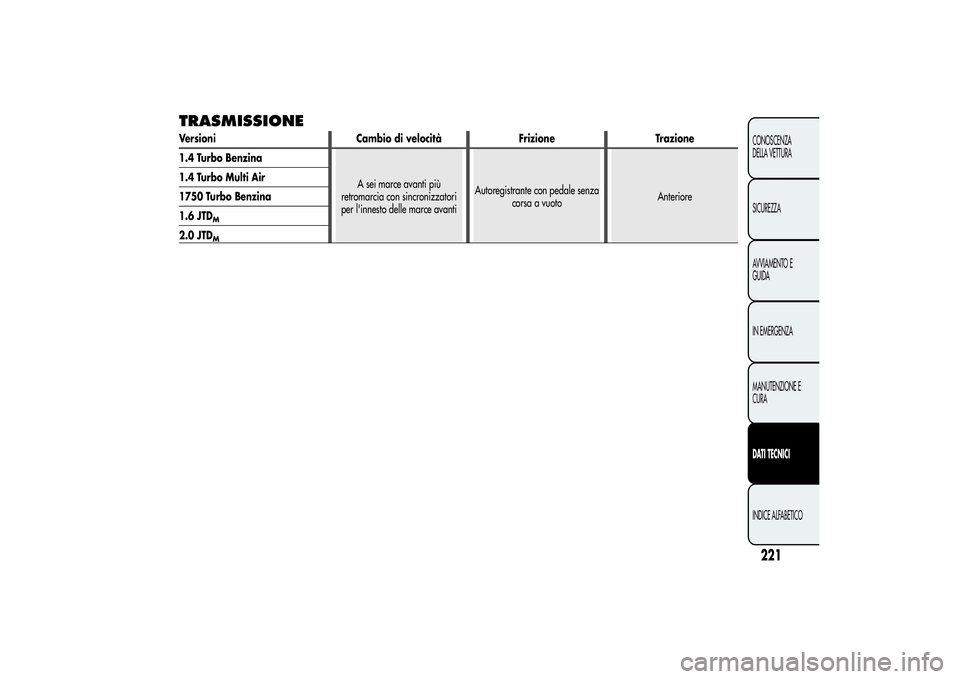

TRASMISSIONEVersioni Cambio di velocità Frizione Trazione
1.4 Turbo Benzina
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
221CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

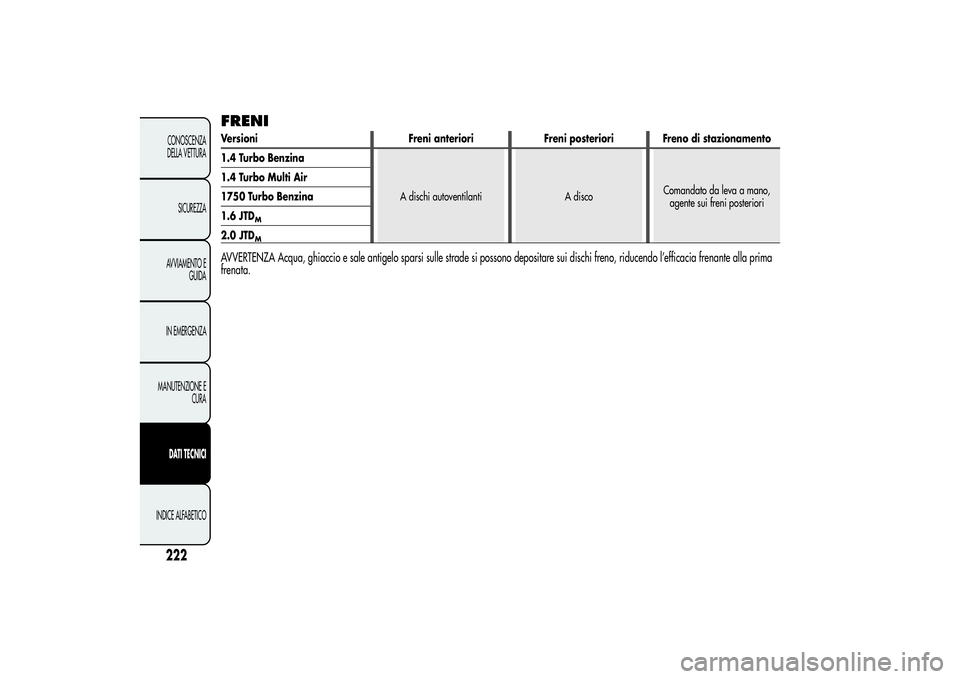

FRENIVersioni Freni anteriori Freni posteriori Freno di stazionamento
1.4 Turbo Benzina
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.
222CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

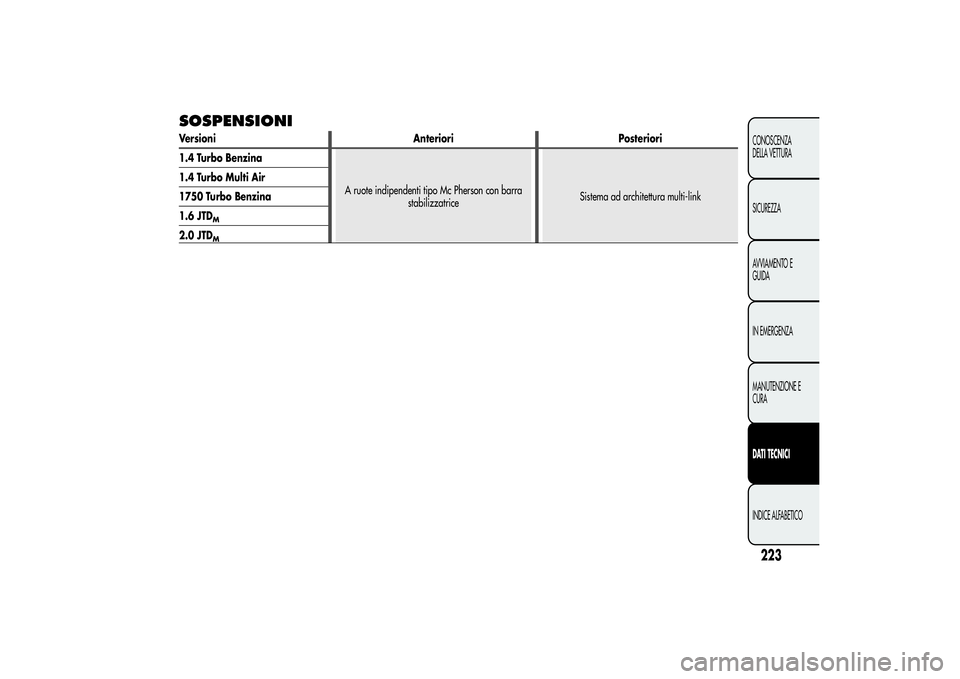

SOSPENSIONIVersioni Anteriori Posteriori
1.4 Turbo Benzina
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceSistema ad architettura multi-link 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
223CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

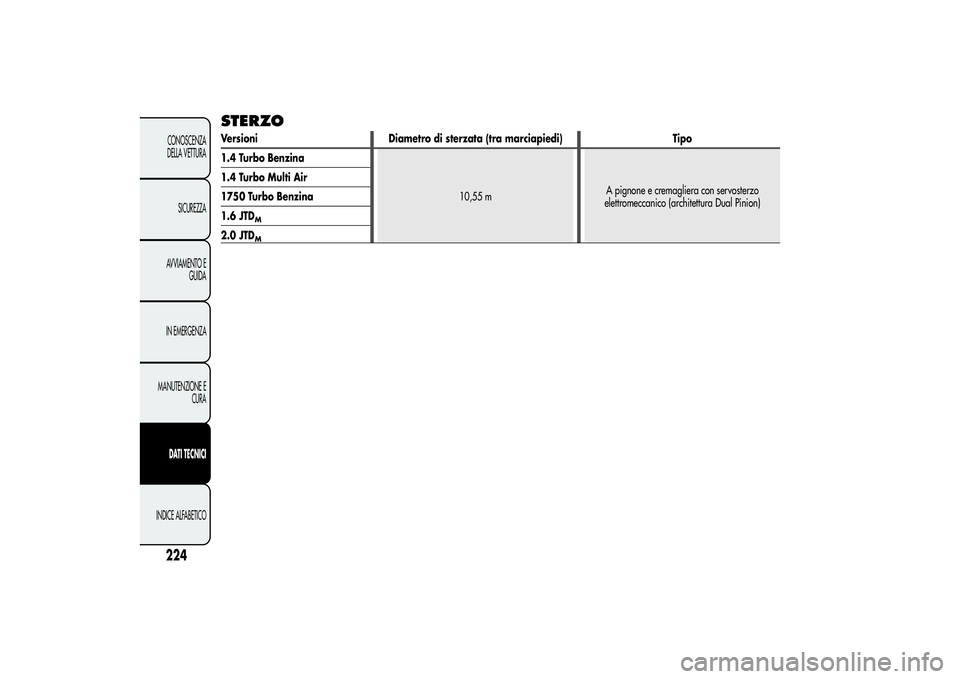

STERZOVersioni Diametro di sterzata (tra marciapiedi) Tipo
1.4 Turbo Benzina
10,55 mA pignone e cremagliera con servosterzo
elettromeccanico (architettura Dual Pinion) 1.4 Turbo Multi Air
1750 Turbo Benzina
1.6 JTD
M
2.0 JTD
M
224CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

RUOTECERCHI E PNEUMATICICerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" considera solamente
quanto riportato su quest'ultimo.
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.RUOTINO DI SCORTACerchio in acciaio stampato. Pneumatico Tubeless.LETTURA CORRETTA DEL PNEUMATICOEsempio fig. 180: 205/55 R 16 91V205
Larghezza nominale (S, distanza in mm tra i fianchi)
55
Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale16
Diametro del cerchio in pollici (Ø)
91
Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neveQM + S
fino a 160 km/h
TM + S
fino a 190 km/h
HM + S
fino a 210 km/h
fig. 180
A0K0043
225CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LETTURA CORRETTA DEL CERCHIOEsempio fig. 180:7Jx16H2ET417larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale dove appoggia il tallone del
pneumatico) (2).16
diametro di calettamento in pollici (corrisponde a quello del
pneumatico che deve essere montato) (3 = Ø).
H2
forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cerchio).
ET 41
campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
226CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

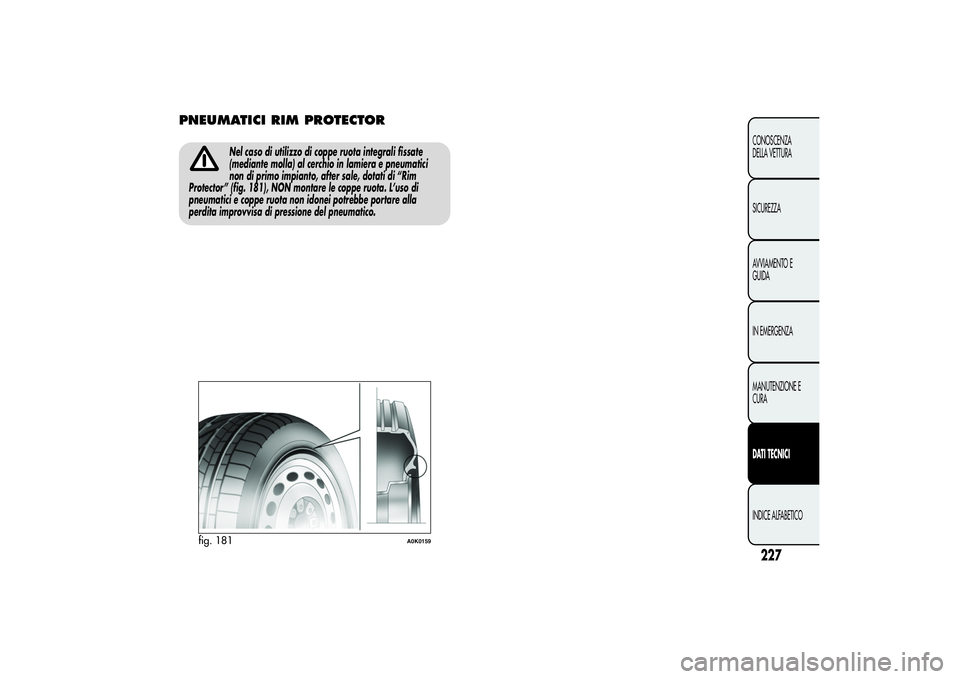

PNEUMATICI RIM PROTECTOR
Nel caso di utilizzo di coppe ruota integrali fissate
(mediante molla) al cerchio in lamiera e pneumatici
non di primo impianto, after sale, dotati di “Rim
Protector” (fig. 181), NON montare le coppe ruota. L’uso di
pneumatici e coppe ruota non idonei potrebbe portare alla
perdita improvvisa di pressione del pneumatico.
fig. 181
A0K0159
227CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

CERCHI E PNEUMATICI IN DOTAZIONEVersioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
1.4 Turbo
Benzina
1.4 Turbo
Multi Air
1.6 JTD
M
2.0 JTD
M
7Jx16 H2 ET 41
(*)
195/55 R16 91V
REINFORCED
(*)
195/55 R16 91Q
REINFORCED
(*)
T135/70 R16
100M
T125/80 R17
99M4Bx16ET22
4Bx17ET25 7Jx16 H2 ET 41 205/55 R16 91V 205/55 R16 91Q
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1.4 Turbo
Benzina
(***)
1.4 Turbo
Multi Air
(***)
1.6 JTD
M(***)
2.0 JTD
M(***)
7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
1750 Turbo
Benzina7 1/2 Jx17 H2 ET 41 225/45 R17 91W 225/45 R17 91Q
T125/80 R17
99M4Bx17ET25
7 1/2 Jx18 H2 ET 41225/40 R18 92W
REINFORCED
(**)
225/40 R18 92Q
REINFORCED
(*) Per versioni/mercati, dove previsto
(**) Pneumatici non catenabili
(***) Allestimenti con pinze freni maggioratiSulle versioni equipaggiate con pneumatici 195/55 R16”, 205/55 R16” e 225/45 R17” possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo del pneumatico paria9mm.
