2013 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

LUCI ADATTIVE AFS(Adaptive Frontlight System)
(per versioni/mercati, dove previsto)
È un sistema abbinato ai fari allo Xenon che orienta il fascio luminoso
principale e lo adatta alle condizioni di guida in fase di svolta/curva
in maniera continua ed automatica.
Il sistema indirizza il fascio luminoso per illuminare la strada nel modo
migliore, tenendo conto della velocità vettura, dell’angolo di
curva/svolta e della rapidità di sterzata.
Le luci adattive vengono automaticamente attivate all’avviamento della
vettura. In questa condizione il LED A fig. 50 rimane spento.
Premendo il pulsante le luci adattive (se inserite) vengono disattivate e
il LED A si accende in modo continuo.
Per riattivare le luci adattive premi nuovamente il pulsante (LED
spento).
BLOCCAPORTEPremi il pulsante
fig. 51 per effettuare il blocco simultaneo delle
porte (effettuando il bloccaggio delle porte, si ha l’accensione del LED
ubicato sopra il pulsante stesso).
Il blocco viene effettuato indipendentemente dalla posizione della
chiave di avviamento.
fig. 50
A0K0123
fig. 51
A0K0145
77CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

SISTEMA BLOCCO COMBUSTIBILEInterviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di combustibile con conseguente
spegnimento del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione di un
messaggio sul display.
Ispeziona accuratamente la vettura ed accertati che non vi siano
perdite di combustibile, ad esempio nel vano motore, sotto la vettura
od in prossimità della zona serbatoio.
Dopo l’urto ruota la chiave di avviamento in STOP per non scaricare
la batteria.Per ripristinare il corretto funzionamento della vettura, effettua la
seguente procedura:
❒ruota la chiave di avviamento in posizione MAR;
❒attiva l’indicatore di direzione destro;
❒disattiva l’indicatore di direzione destro;
❒attiva l’indicatore di direzione sinistro;
❒disattiva l’indicatore di direzione sinistro;
❒attiva l’indicatore di direzione destro;
❒disattiva l’indicatore di direzione destro;
❒attiva l’indicatore di direzione sinistro;
❒disattiva l’indicatore di direzione sinistro;
❒ruota la chiave di avviamento in posizione STOP.
Dopo l’urto, se avverti odore di combustibile o noti
delle perdite dall’impianto di alimentazione, non
reinserire il sistema per evitare rischi di incendio.
78
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

EQUIPAGGIAMENTI INTERNICASSETTI PORTAOGGETTICassetto superiore
Per aprire il cassetto A fig. 52 agire nel punto indicato dalla freccia.
Cassetto lato passeggero
Agire sulla maniglia A fig. 53 per aprire il cassetto.
Aprendo il cassetto si accende una plafoniera per l’illuminazione del
vano.
All’interno del cassetto è presente un vano porta documenti e una
tasca portaocchiali su contro sportello.
Su alcune versioni i cassetti possono essere riscaldati/refrigerati
mediante una bocchetta d’aria collegata all'impianto di
climatizzazione (per regolare la portata d’aria del cassetto inferiore
agire sulla rotella A fig. 54).In presenza di climatizzatore automatico bizona la temperatura nel
cassetto portaoggetti è quella impostata dal passeggero.
Su alcune versioni è inoltre presente, all’interno del cassetto
portaoggetti lato passeggero, un dispositivo portabottiglie/porta
lattine (fig. 54).
fig. 52
A0K0142
fig. 53
A0K0100
fig. 54
A0K0185
79CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Possono essere inserite contemporaneamente n° 1 bottiglie da 50 cl e
n° 2 lattine slim. Il libretto può essere inserito sotto il portabottiglie
con il lato più lungo rivolto verso il lato anteriore vettura.
Non viaggiare con i cassetti portaoggetti aperti:
potrebbero ferire gli occupanti dei posti anteriori in
caso di incidente.
BRACCIOLO ANTERIORE(per versioni/mercati, dove previsto)
È ubicato tra i sedili anteriori. Per portarlo nella posizione di normale
utilizzo spingilo verso il basso.
Il bracciolo anteriore è dotato, al suo interno, di un vano portaoggetti.
Per accedere al vano posiziona il bracciolo in configurazione di
normale utilizzo (completamente abbassato) e successivamente alza il
coperchio con rivestimento A fig. 55Per un utilizzo corretto del bracciolo è necessario seguire accorgimenti
specifici per l’apertura del coperchio:
❒l’apertura deve avvenire solo con bracciolo completamente
abbassato;
❒per evitare la caduta del contenuto presente all’interno del
bracciolo, l’apertura del coperchio è inibita in posizione diversa da
“tutto abbassato”.
NOTA Durante la fase di sollevamento del bracciolo (sollevamento
completo verso l’alto oppure ribaltamento verso il basso), assicurati
sempre di avere il coperchio con rivestimento correttamente chiuso.
fig. 55
A0K0166
80
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

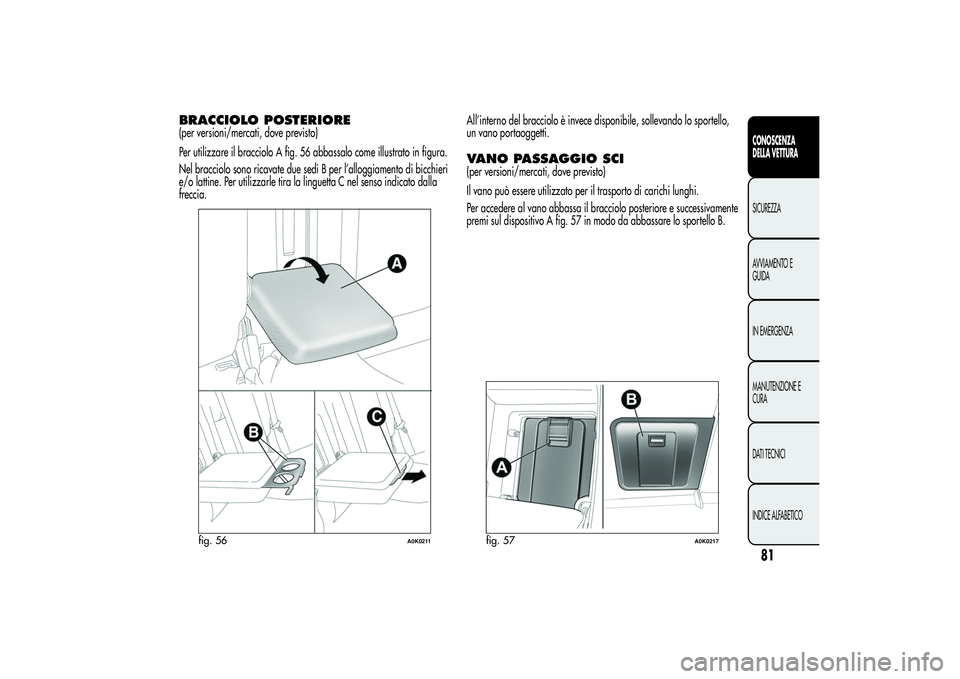

BRACCIOLO POSTERIORE(per versioni/mercati, dove previsto)
Per utilizzare il bracciolo A fig. 56 abbassalo come illustrato in figura.
Nel bracciolo sono ricavate due sedi B per l’alloggiamento di bicchieri
e/o lattine. Per utilizzarle tira la linguetta C nel senso indicato dalla
freccia.All’interno del bracciolo è invece disponibile, sollevando lo sportello,
un vano portaoggetti.
VANO PASSAGGIO SCI(per versioni/mercati, dove previsto)
Il vano può essere utilizzato per il trasporto di carichi lunghi.
Per accedere al vano abbassa il bracciolo posteriore e successivamente
premi sul dispositivo A fig. 57 in modo da abbassare lo sportello B.
fig. 56
A0K0211
fig. 57
A0K0217
81CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

PRESA DI CORRENTEÈ ubicata sul lato sinistro del bagagliaio fig. 58. Funziona solo con
chiave di avviamento in posizione MAR.
AVVERTENZA Non introdurre nella presa utilizzatori con potenza
superiore a 180W. Non danneggiare inoltre la presa usando spine
non adatte.ACCENDISIGARIÈ ubicato sul tunnel centrale. Premi il pulsante A fig. 59 per inserire
l’accendisigari.
Dopo alcuni secondi il pulsante torna automaticamente nella posizione
iniziale e l’accendisigari è pronto per essere utilizzato.
AVVERTENZA Verifica sempre l’avvenuto disinserimento
dell’accendisigari.AVVERTENZA Non introdurre nella presa utilizzatori con potenza
superiore a 180W. Non danneggiare inoltre la presa usando spine
non adatte.
L’accendisigari raggiunge elevate temperature.
Maneggialo con cautela ed evita che venga utilizzato
dai bambini: pericolo d’incendio e/o ustioni.
fig. 58
A0K0140
fig. 59
A0K0087
82
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

POSACENEREÈ costituito da un contenitore in plastica estraibile con un’apertura a
molla, che può essere posizionato nelle impronte porta bicchieri/
lattine presenti sul tunnel centrale fig. 60.
Non utilizzare il posacenere come cestino per la carta:
potrebbe incendiarsi a contatto con mozziconi di
sigaretta.
ALETTE PARASOLESono ubicate ai lati dello specchio retrovisore interno. Possono essere
orientate frontalmente e lateralmente.
Sul retro delle alette è presente uno specchietto di cortesia illuminato
da una plafoniera, che consente l’utilizzo dello specchietto anche
in condizioni di scarsa luminosità.
Per accedere allo specchietto solleva la copertura A fig. 61.
ESTINTORE(per versioni/mercati, dove previsto)
È ubicato sotto il sedile anteriore lato passeggero fig. 62.
NotaSu alcune versioni l’estintore è ubicato sul lato destro del
bagagliaio all’interno di un apposito contenitore.
fig. 60
A0K0112
fig. 61
A0K0113
fig. 62
A0K0212
83CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

TETTO APRIBILE ELETTRICO(per versioni/mercati, dove previsto)
Il tetto apribile è composto da due pannelli in vetro, di cui uno
posteriore fisso ed uno anteriore mobile dotati di due tendine parasole
(anteriore e posteriore) a movimentazione manuale.
Con tetto chiuso le tendine possono essere posizionate in qualunque
posizione.FUNZIONAMENTOIl funzionamento del tetto apribile avviene solo con chiave di
avviamento in posizione MAR. I comandi A e B fig. 63, ubicati sulla
mostrina accanto alla plafoniera anteriore, comandano le funzioni
di apertura/chiusura del tetto.Apertura tetto
Premi il pulsante A fig. 63 e mantienilo premuto: il pannello vetro
anteriore si porterà in posizione “spoiler”. Premi nuovamente il
pulsante A e, agendo sul comando per più di mezzo secondo, per
innescare il movimento del cristallo del tetto, che proseguirà
automaticamente fino ad una posizione intermedia (posizione
“Comfort”).
Premendo nuovamente il pulsante A per più di mezzo secondo, il tetto
proseguirà automaticamente fino a fondo corsa. Il pannello vetro
anteriore può essere fermato in una posizione intermedia agendo
nuovamente sul pulsante A.
Non aprire il tetto in presenza di neve o ghiaccio: rischi di
danneggiarlo.Scendendo dalla vettura, togli sempre la chiave dal
dispositivo di avviamento per evitare che il tetto
apribile, azionato inavvertitamente, costituisca un
pericolo per chi rimane a bordo: l’uso improprio del tetto può
essere pericoloso. Prima e durante il suo azionamento, accertati
sempre che i passeggeri non siano esposti al rischio di lesioni
provocate sia direttamente dal tetto in movimento, sia da oggetti
personali trascinati o urtati dal tetto stesso.
fig. 63
A0K0131
