2013 Alfa Romeo Giulietta Libretto Uso Manutenzione (in Italian)

La presenza di acqua nel circuito di alimentazione può
arrecare gravi danni al sistema d’iniezione e causare
irregolarità nel motore. Nel caso la spia
si accenda sul
quadro strumenti (unitamente alla visualizzazione di un messaggio sul
display) rivolgersi il più presto possibile presso i Servizi Autorizzati
Alfa Romeo per l’operazione di spurgo. Qualora la stessa segnalazione
avvenga immediatamente dopo un rifornimento, è possibile che sia
stata introdotta acqua nel serbatoio: in tal caso spegnere
immediatamente il motore e contattare i Servizi Autorizzati Alfa
Romeo.
Riserva combustibile –
Limitata autonomia (giallo
ambra)
La spia si accende quando nel serbatoio sono rimasti da 8 ai 10 litri di
combustibile.
In concomitanza di autonomia inferiore a circa 50 km (o valore
equivalente in miglia), su alcune versioni, il display visualizza un
messaggio di avvertimento.
Se la spia lampeggia durante la marcia rivolgiti ai
Servizi Autorizzati Alfa Romeo.
Cruise Control (verde)(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi nel caso in cui il Cruise Control si disattivato, dopo alcuni
secondi.
La spia si accende ruotando la ghiera del Cruise Control in posizione
ON (vedi paragrafo “Cruise Control” in questo capitolo).
Il display visualizza il messaggio dedicato.Pulizia DPF (trappola
particolato) in corso (solo
versioni Diesel con DPF)
(giallo ambra)
Ruotando la chiave in posizione MAR la spia si accende, ma deve
spegnersi dopo alcuni secondi.
La spia si accende a luce fissa per segnalare che il sistema DPF ha la
necessità di eliminare le sostanze inquinanti imprigionate (particolato)
mediante il processo di rigenerazione.
La spia non si accende ogni volta che il DPF è in rigenerazione, ma
solo quando le condizioni di guida ne richiedano la segnalazione
al guidatore. Per ottenere lo spegnimento della spia è necessario
mantenere la vettura in movimento fino al termine della rigenerazione.
La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte
mantenendo la vettura in marcia a 60 km/h con regime motore
superiore a 2000 giri/min.
13CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
L'accensione di questa spia non è da intendersi come un difetto della
vettura e non è pertanto necessario recarsi in officina.
Su alcune versioni, unitamente all’accensione della spia, il display
visualizza il messaggio dedicato.

La velocità di marcia deve essere sempre adeguata
alla situazione del traffico, alle condizioni atmosferiche
e attenendosi alle leggi vigenti sulla circolazione
stradale. Si segnala inoltre che è possibile spegnere il motore
anche con spia DPF accesa: ripetute interruzioni del processo di
rigenerazione potrebbero tuttavia causare un degrado precoce
dell’olio motore. Per questo motivo è sempre consigliato
attendere lo spegnimento della spia prima di spegnere il motore
seguendo le indicazioni sopra riportate. Non è consigliabile
completare la rigenerazione del DPF con vettura ferma.Velocità limite superata
(rossa)(per versioni/mercati, dove previsto)
La spia (per versioni/mercati, dove previsto) si accende quando viene
superata la velocità di 120 km/h.
Quando la vettura supera il valore di velocità limite impostato da
Menu di Setup (ad esempio 120 km/h) su alcune versioni viene
visualizzato un messaggio ed un simbolo sul display e viene emessa
una segnalazione acustica.
Avaria generica
(giallo ambra)(per versioni/mercati, dove previsto)
La spia si accende in concomitanza degli eventi sotto riportati.
In questi casi rivolgiti il più presto possibile ai Servizi Autorizzati Alfa
Romeo per far eliminare l’anomalia.
Avaria luci esterne
Vedere quanto descritto per la spia
.
Avaria luci stop
Vedere quanto descritto per “Avaria luci stop”.
Blocco combustibile
La spia si accende quando l’interruttore inerziale blocco combustibile
interviene. Il display visualizza il messaggio dedicato.
Avaria Start&Stop
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sistema
Start&Stop.
Avaria sensore pioggia
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
pioggia.
14
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Avaria sensori di parcheggio
(per versioni/mercati, dove previsto)
Vedi quanto descritto per la spia
.
Avaria sensore crepuscolare
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un’anomalia al sensore
crepuscolare.
Avaria luci adattive AFS
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata una anomalia alle luci
adattive AFS (vedi paragrafo “Luci adattive AFS” in questo capitolo). Il
display visualizza il messaggio dedicato.
Avaria sistema antipizzicamento
La spia si accende quando viene rilevata un’anomalia al sistema
antipizzicamento degli alzacristalli. Il display visualizza il messaggio
dedicato.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un’anomalia al sensore
pressione olio motore. Il display visualizza il messaggio dedicato.
Luci retronebbia
(giallo ambra)
La spia si accende quando vengono accese le luci retronebbia.
Con luci inserite si illumina inoltre il LED ubicato sopra il pulsante
.
Luci fendinebbia (verde)
La spia si accende quando vengono accese le luci fendinebbia.
Con luci inserite si illumina inoltre il LED ubicato sopra il pulsante
.
Luci di posizione (verde)
La spia si accende quando vengono accese le luci di posizione.Follow me home (verde)La spia si accende (unitamente alla visualizzazione di un messaggio
sul display) quando viene utilizzato questo dispositivo (vedi paragrafo
“Dispositivo Follow me home” in questo capitolo).2
Luci anabbaglianti (verde)
La spia si accende quando vengono accese le luci anabbaglianti.
Luci abbaglianti (blu)
La spia si accende quando vengono accese le luci abbaglianti.
15CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

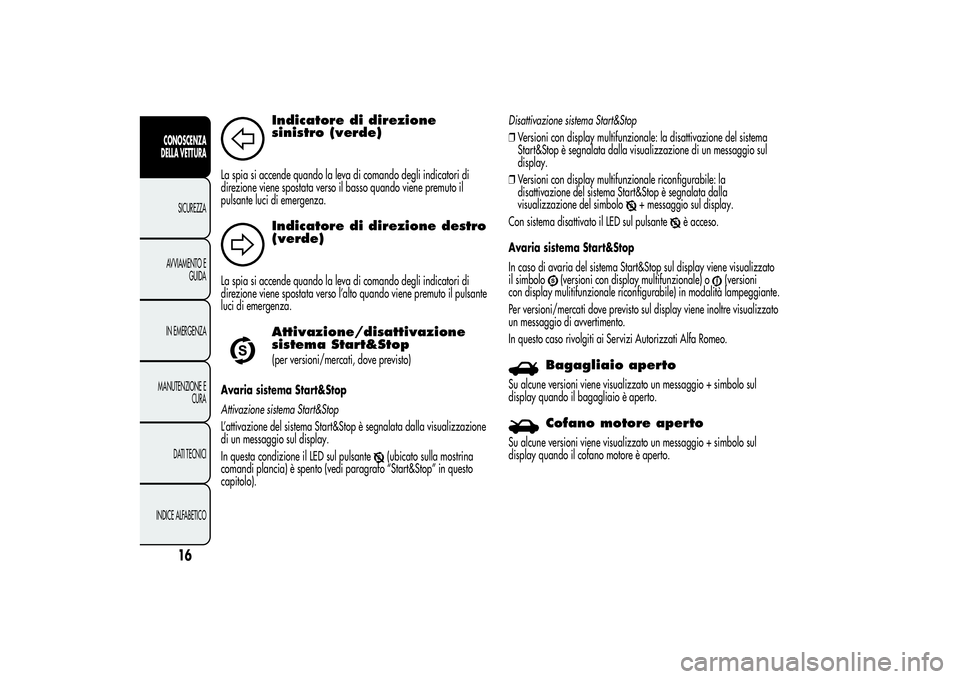

Indicatore di direzione
sinistro (verde)
La spia si accende quando la leva di comando degli indicatori di
direzione viene spostata verso il basso quando viene premuto il
pulsante luci di emergenza.
Indicatore di direzione destro
(verde)
La spia si accende quando la leva di comando degli indicatori di
direzione viene spostata verso l’alto quando viene premuto il pulsante
luci di emergenza.
Attivazione/disattivazione
sistema Start&Stop(per versioni/mercati, dove previsto)
Avaria sistema Start&Stop
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizzazione
di un messaggio sul display.
In questa condizione il LED sul pulsante
(ubicato sulla mostrina
comandi plancia) è spento (vedi paragrafo “Start&Stop” in questo
capitolo).Disattivazione sistema Start&Stop
❒Versioni con display multifunzionale: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione di un messaggio sul
display.
❒Versioni con display multifunzionale riconfigurabile: la
disattivazione del sistema Start&Stop è segnalata dalla
visualizzazione del simbolo
+ messaggio sul display.
Con sistema disattivato il LED sul pulsante
è acceso.
Avaria sistema Start&Stop
In caso di avaria del sistema Start&Stop sul display viene visualizzato
il simbolo
(versioni con display multifunzionale) o
(versioni
con display mulitifunzionale riconfigurabile) in modalità lampeggiante.
Per versioni/mercati dove previsto sul display viene inoltre visualizzato
un messaggio di avvertimento.
In questo caso rivolgiti ai Servizi Autorizzati Alfa Romeo.
Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il bagagliaio è aperto.
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il cofano motore è aperto.
16
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Possibile presenza ghiaccio su
strada
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio + simbolo sul display quando la
temperatura esterna è inferiore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualizzato
solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di intervento del blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile vedi
paragrafo “Sistema blocco combustibile” in questo capitolo.
Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia ad una delle seguenti luci:
❒luci diurne (DRL)
❒luci di posizione
❒luci di direzione
❒luci retronebbia
❒luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di
una o più lampade, la bruciatura del relativo fusibile di protezione
o l’interruzione del collegamento elettrico.
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada,
la bruciatura del relativo fusibile di protezione o l’interruzione del
collegamento elettrico.
17CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

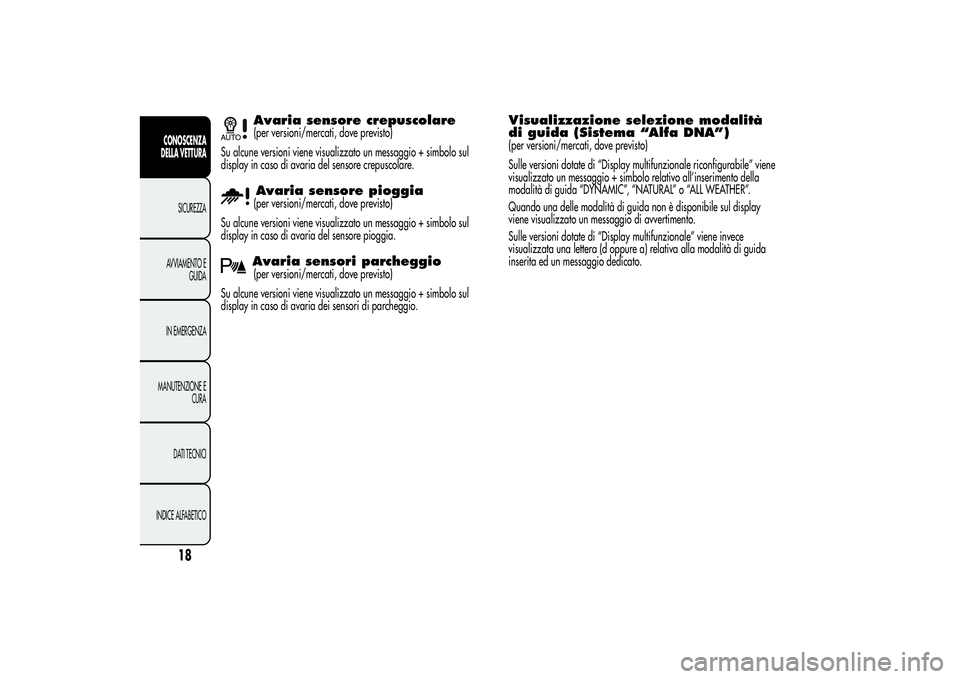

Avaria sensore crepuscolare(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore crepuscolare.Avaria sensore pioggia(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore pioggia.Avaria sensori parcheggio(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria dei sensori di parcheggio.
Visualizzazione selezione modalità
di guida (Sistema “Alfa DNA”)(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio + simbolo relativo all’inserimento della
modalità di guida “DYNAMIC”, “NATURAL” o “ALL WEATHER”.
Quando una delle modalità di guida non è disponibile sul display
viene visualizzato un messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale” viene invece
visualizzata una lettera (d oppure a) relativa alla modalità di guida
inserita ed un messaggio dedicato.
18
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

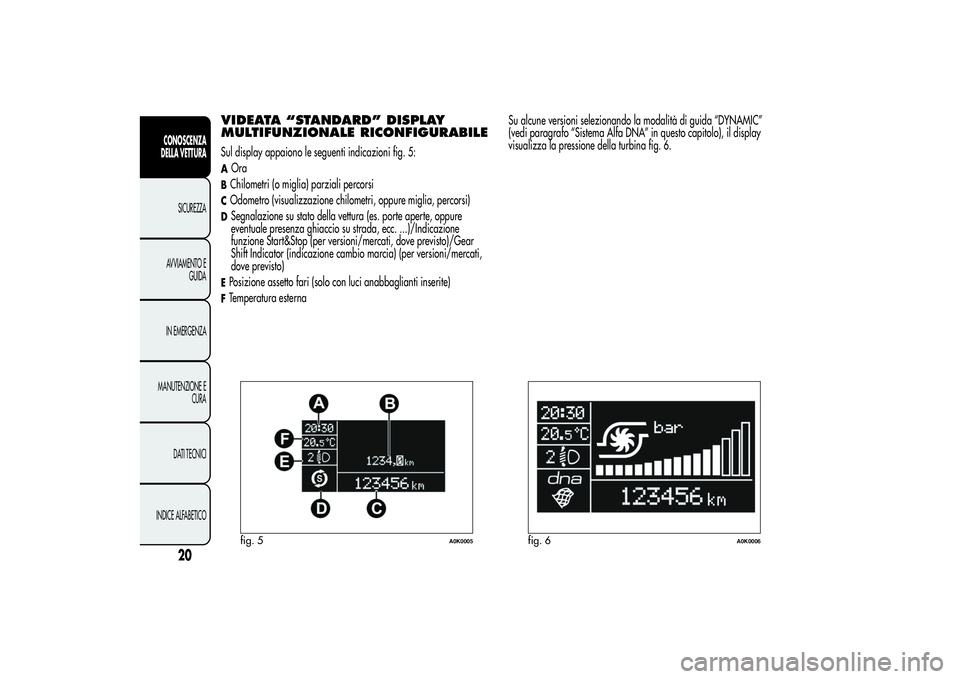

DISPLAYLa vettura può essere dotata di display multifunzionale/multifunzionale
riconfigurabile in grado di offrire informazioni utili all’utente, in
funzione di quanto precedentemente impostato, durante la guida della
vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertura/
chiusura di una porta, il display si attiva visualizzando per alcuni
secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALESul display appaiono le seguenti indicazioni fig. 4:ADataBOdometro (visualizzazione chilometri, oppure miglia, percorsi)CModalità di guida selezionata tramite "Alfa DNA" (sistema controllo
dinamica vettura) (per versioni/mercati, dove previsto): d =
Dynamic; n = Natural; a = All WeatherDOra (sempre visualizzata, anche con chiave estratta e porte chiuse)EIndicatore funzione Start&Stop (per versioni/mercati, dove previsto)FTemperatura esternaGGear Shift Indicator (indicazione cambio marcia) (per versioni/
mercati, dove previsto)HPosizione assetto fari (solo con luci anabbaglianti inserite)fig. 4
A0K1222
19CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILESul display appaiono le seguenti indicazioni fig. 5:AOraBChilometri (o miglia) parziali percorsiCOdometro (visualizzazione chilometri, oppure miglia, percorsi)DSegnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio marcia) (per versioni/mercati,
dove previsto)EPosizione assetto fari (solo con luci anabbaglianti inserite)FTemperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 6.fig. 5
A0K0005
fig. 6
A0K0006
20
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
