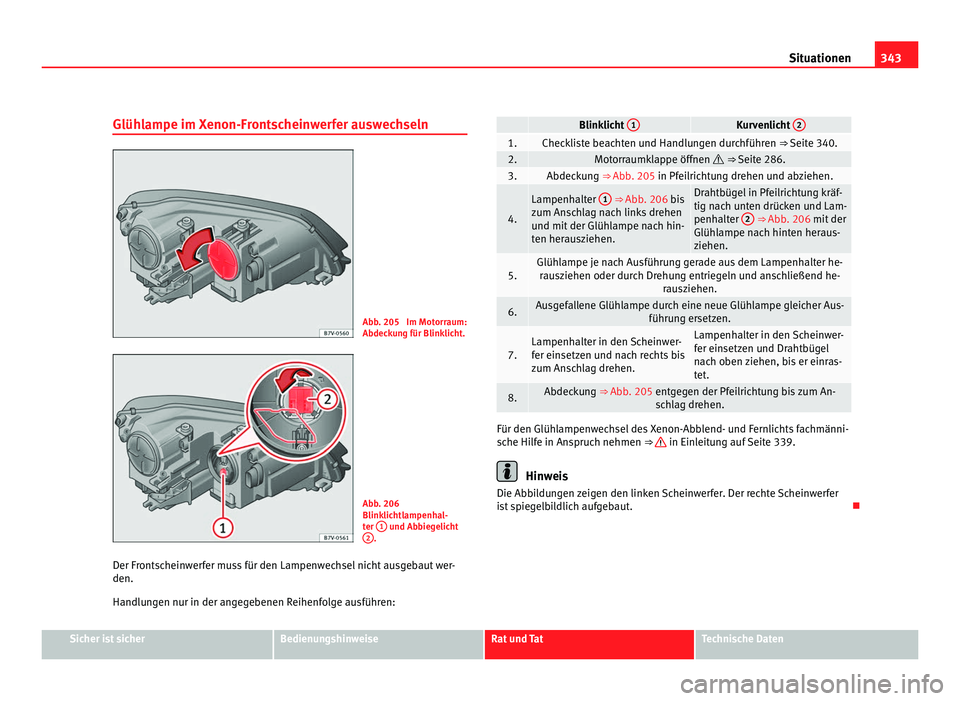

Glühlampe im Xenon-Frontscheinwerfer auswechseln Abb. 205 Im Motorraum:
Abdeckung für Blinklicht.
Abb. 206
Blinklichtlampenhal-
ter
1 und Abbiegelicht
2 .
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut wer-
den.
Handlungen nur in der angegebenen Reihenfolge ausführen: Blinklicht
1 Kurvenlicht
2 1. Checkliste beachten und Handlungen durchführen ⇒ Seite 340.
2. Motorraumklappe öffnen 
⇒ Seite 286. 3. Abdeckung ⇒ 
Abb. 205 in Pfeilrichtung drehen und abziehen. 4. Lampenhalter
1 ⇒ 
Abb. 206
bis
zum Anschlag nach links drehen
und mit der Glühlampe nach hin-
ten herausziehen. Drahtbügel in Pfeilrichtung kräf-
tig nach unten drücken und Lam-
penhalter
2 ⇒ 
Abb. 206
mit der
Glühlampe nach hinten heraus-
ziehen. 5. Glühlampe je nach Ausführung gerade aus dem Lampenhalter he-
rausziehen oder durch Drehung entriegeln und anschließend he- rausziehen. 6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen. 7. Lampenhalter in den Scheinwer-
fer einsetzen und nach rechts bis
zum Anschlag drehen. Lampenhalter in den Scheinwer-
fer einsetzen und Drahtbügel
nach oben ziehen, bis er einras-
tet.
8. Abdeckung ⇒ 
Abb. 205
entgegen der Pfeilrichtung bis zum An-
schlag drehen. Für den Glühlampenwechsel des Xenon-Abblend- und Fernlichts fachmänni-
sche Hilfe in Anspruch nehmen ⇒ 
in Einleitung auf Seite 339.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer. Der rechte Scheinwerfer
ist spiegelbildlich aufgebaut. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

344
Situationen

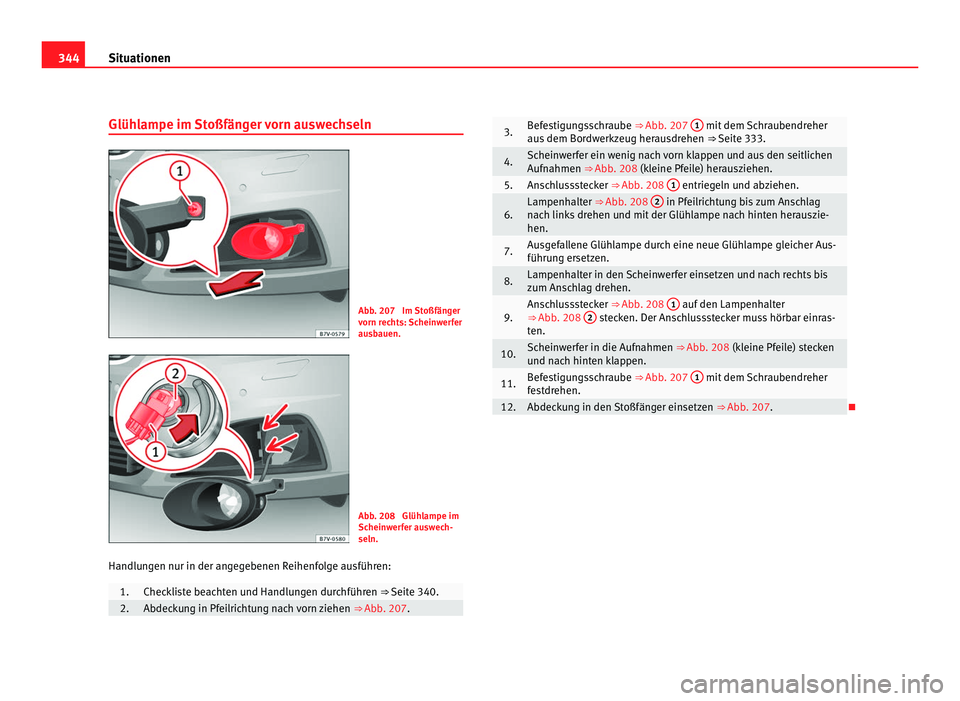

Glühlampe im Stoßfänger vorn auswechseln Abb. 207 Im Stoßfänger
vorn rechts: Scheinwerfer
ausbauen.
Abb. 208 Glühlampe im
Scheinwerfer auswech-
seln.
Handlungen nur in der angegebenen Reihenfolge ausführen: 1. Checkliste beachten und Handlungen durchführen ⇒ Seite 340.
2. Abdeckung in Pfeilrichtung nach vorn ziehen
⇒ Abb. 207. 3. Befestigungsschraube ⇒ 
Abb. 207 1 mit dem Schraubendreher
aus dem Bordwerkzeug herausdrehen ⇒ Seite 333. 4. Scheinwerfer ein wenig nach vorn klappen und aus den seitlichen
Aufnahmen ⇒ 
Abb. 208 (kleine Pfeile) herausziehen. 5. Anschlussstecker ⇒ 
Abb. 208 1 entriegeln und abziehen.
6. Lampenhalter ⇒ 
Abb. 208 2 in Pfeilrichtung bis zum Anschlag
nach links drehen und mit der Glühlampe nach hinten herauszie-
hen. 7. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
8. Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis
zum Anschlag drehen.
9. Anschlussstecker ⇒ 
Abb. 208 1 auf den Lampenhalter
⇒ Abb. 208 2 stecken. Der Anschlussstecker muss hörbar einras-
ten. 10. Scheinwerfer in die Aufnahmen ⇒ 
Abb. 208
(kleine Pfeile) stecken
und nach hinten klappen. 11. Befestigungsschraube ⇒ 
Abb. 207 1 mit dem Schraubendreher
festdrehen. 12. Abdeckung in den Stoßfänger einsetzen
⇒ Abb. 207. 

345
Situationen

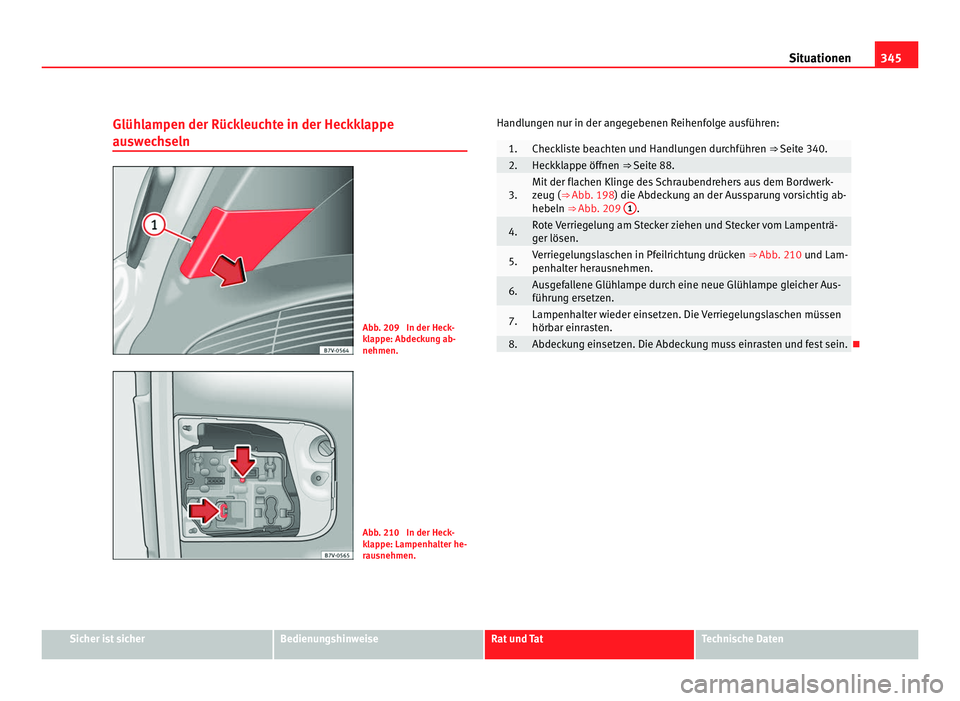

Glühlampen der Rückleuchte in der Heckklappe
auswechseln Abb. 209 In der Heck-
klappe: Abdeckung ab-
nehmen.
Abb. 210 In der Heck-
klappe: Lampenhalter he-
rausnehmen.Handlungen nur in der angegebenen Reihenfolge ausführen: 1. Checkliste beachten und Handlungen durchführen ⇒ Seite 340.
2. Heckklappe öffnen ⇒ Seite 88.
3. Mit der flachen Klinge des Schraubendrehers aus dem Bordwerk-
zeug (⇒ 
Abb. 198) die Abdeckung an der Aussparung vorsichtig ab-
hebeln ⇒ Abb. 209 1 .
4. Rote Verriegelung am Stecker ziehen und Stecker vom Lampenträ-
ger lösen.
5. Verriegelungslaschen in Pfeilrichtung drücken ⇒ Abb. 210
und Lam-
penh

alter herausnehmen. 6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
7. Lampenhalter wieder einsetzen. Die Verriegelungslaschen müssen
hörbar einrasten.
8. Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

346
Situationen

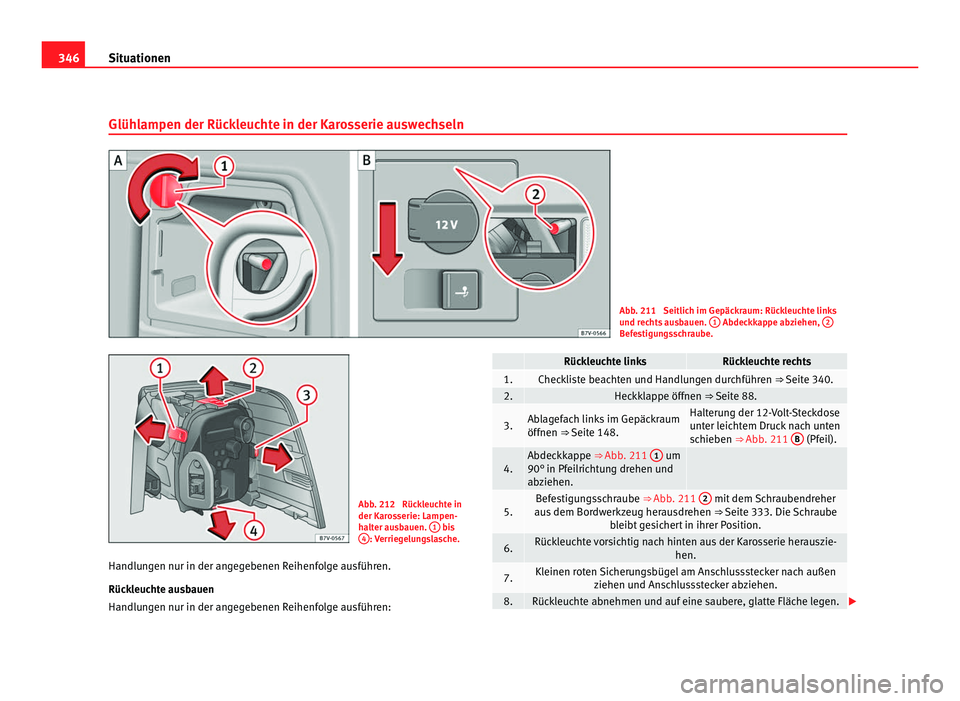

Glühlampen der Rückleuchte in der Karosserie auswechseln Abb. 211 Seitlich im Gepäckraum: Rückleuchte links
und rechts ausbauen.
1 Abdeckkappe abziehen,
2 Befestigungsschraube.
Abb. 212 Rückleuchte in
der Karosserie: Lampen-
halter ausbauen.
1 bis
4 : Verriegelungslasche.
Handlungen nur in der angegebenen Reihenfolge ausführen.
Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihenfolge ausführen: Rückleuchte links Rückleuchte rechts
1. Checkliste beachten und Handlungen durchführen ⇒ Seite 340.
2. Heckklappe öffnen ⇒ 
Seite 88. 3. Ablagefach links im Gepäckraum
öffnen ⇒ 
Seite 148. Halterung der 12-Volt-Steckdose
unter leichtem Druck nach unten
schieben ⇒ 
Abb. 211 B (Pfeil).
4. Abdeckkappe ⇒ 
Abb. 211 1 um
90° in Pfeilrichtung drehen und
abziehen.
5. Befestigungsschraube ⇒ 
Abb. 211 2 mit dem Schraubendreher
aus dem Bordwerkzeug herausdrehen ⇒ Seite 333. Die Schraube
bleibt gesichert in ihrer Position. 6. Rückleuchte vorsichtig nach hinten aus der Karosserie herauszie-
hen. 7. Kleinen roten Sicherungsbügel am Anschlussstecker nach außen
ziehen und Anschlussstecker abziehen. 8. Rückleuchte abnehmen und auf eine saubere, glatte Fläche legen.


347
Situationen

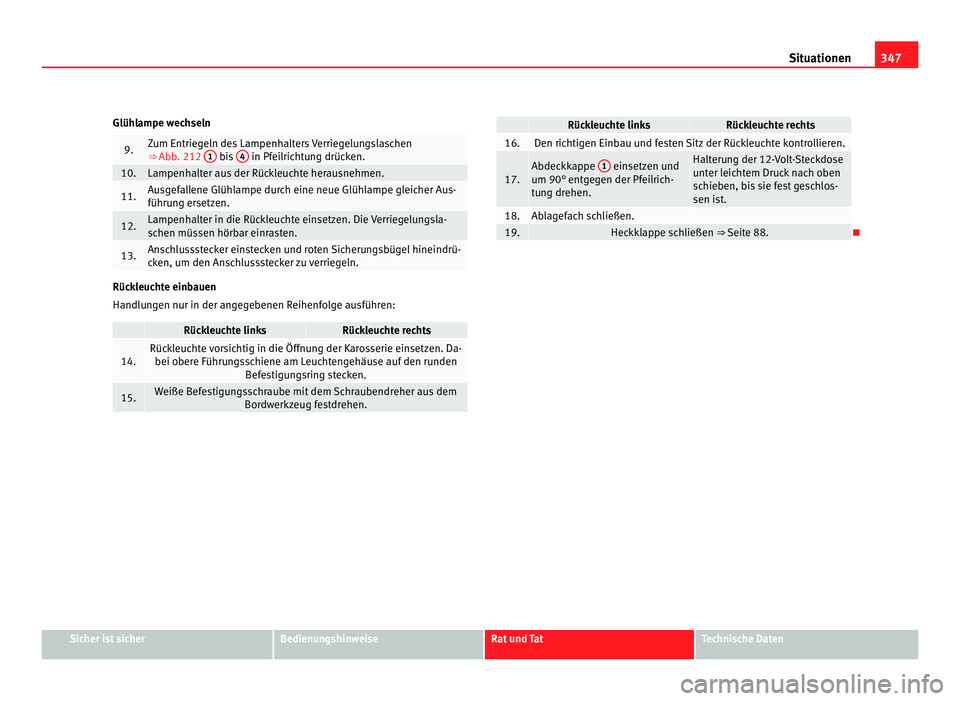

Glühlampe wechseln 9. Zum Entriegeln des Lampenhalters Verriegelungslaschen
⇒ Abb. 212
1 bis
4 in Pfeilrichtung drücken.
10. Lampenhalter aus der Rückleuchte herausnehmen.
11. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
12. Lampenhalter in die Rückleuchte einsetzen. Die Verriegelungsla-
schen müssen hörbar einrasten.
13. Anschlussstecker einstecken und roten Sicherungsbügel hineindrü-
cken, um den Anschlussstecker zu verriegeln.
Rückleuchte einbauen
Handlungen nur in der angegebenen Reihenfolge ausführen:
Rückleuchte links Rückleuchte rechts
14. Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen. Da-
bei obere Führungsschiene am Leuchtengehäuse auf den runden Befestigungsring stecken.15. Weiße Befestigungsschraube mit dem Schraubendreher aus dem
Bordwerkzeug festdrehen. Rückleuchte links Rückleuchte rechts
16. Den richtigen Einbau und festen Sitz der Rückleuchte kontrollieren.
17. Abdeckkappe
1 einsetzen und
um 90° entgegen der Pfeilrich-
tung drehen. Halterung der 12-Volt-Steckdose
unter leichtem Druck nach oben
schieben, bis sie fest geschlos-
sen ist.
18. Ablagefach schließen.
19. Heckklappe schließen ⇒ Seite 88. 
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

348
Situationen

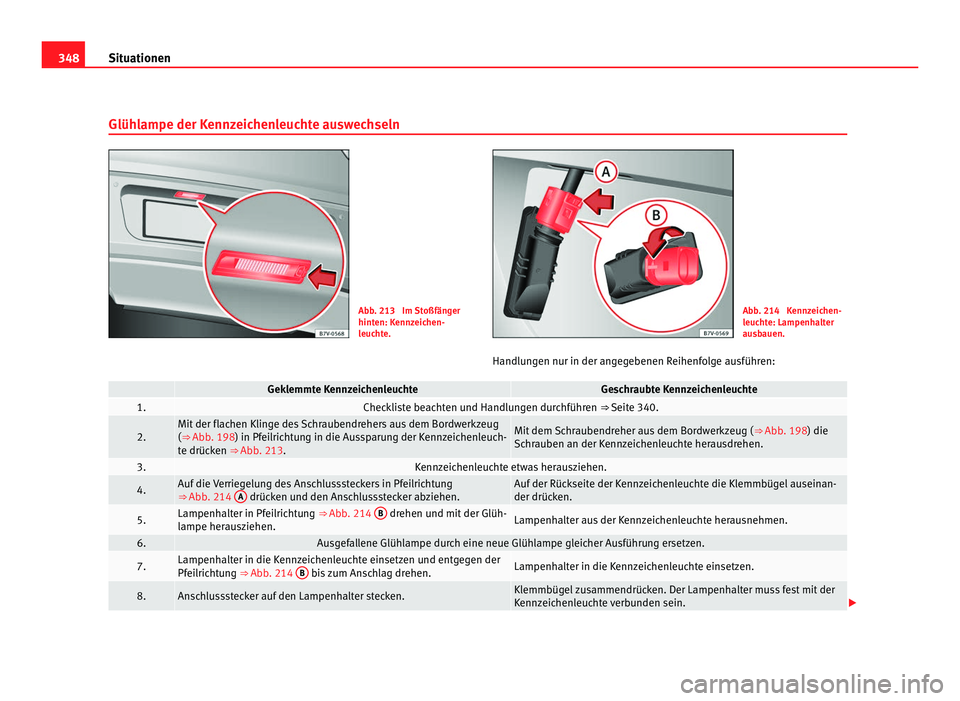

Glühlampe der Kennzeichenleuchte auswechseln Abb. 213 Im Stoßfänger
hinten: Kennzeichen-
leuchte. Abb. 214 Kennzeichen-
leuchte: Lampenhalter
ausbauen.
Handlungen nur in der angegebenen Reihenfolge ausführen: Geklemmte Kennzeichenleuchte Geschraubte Kennzeichenleuchte
1. Checkliste beachten und Handlungen durchführen ⇒ Seite 340.
2. Mit der flachen Klinge des Schraubendrehers aus dem Bordwerkzeug
(⇒ 
Abb. 198) in Pfeilrichtung in die Aussparung der Kennzeichenleuch-
te drücken ⇒ Abb. 213. Mit dem Schraubendreher aus dem Bordwerkzeug (
⇒ Abb. 198) die
Schrauben an der Kennzeichenleuchte herausdrehen. 3. Kennzeichenleuchte etwas herausziehen.
4. Auf die Verriegelung des Anschlusssteckers in Pfeilrichtung
⇒ Abb. 214
A drücken und den Anschlussstecker abziehen. Auf der Rückseite der Kennzeichenleuchte die Klemmbügel auseinan-
der drücken.
5. Lampenhalter in Pfeilrichtung ⇒ Abb. 214
B drehen und mit der Glüh-
lampe herausziehen. Lampenhalter aus der Kennzeichenleuchte herausnehmen.
6. Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7. Lampenhalter in die Kennzeichenleuchte einsetzen und entgegen der
Pfeilrichtung ⇒ 
Abb. 214 B bis zum Anschlag drehen. Lampenhalter in die Kennzeichenleuchte einsetzen.
8. Anschlussstecker auf den Lampenhalter stecken. Klemmbügel zusammendrücken. Der Lampenhalter muss fest mit der
Kennzeichenleuchte verbunden sein.


349

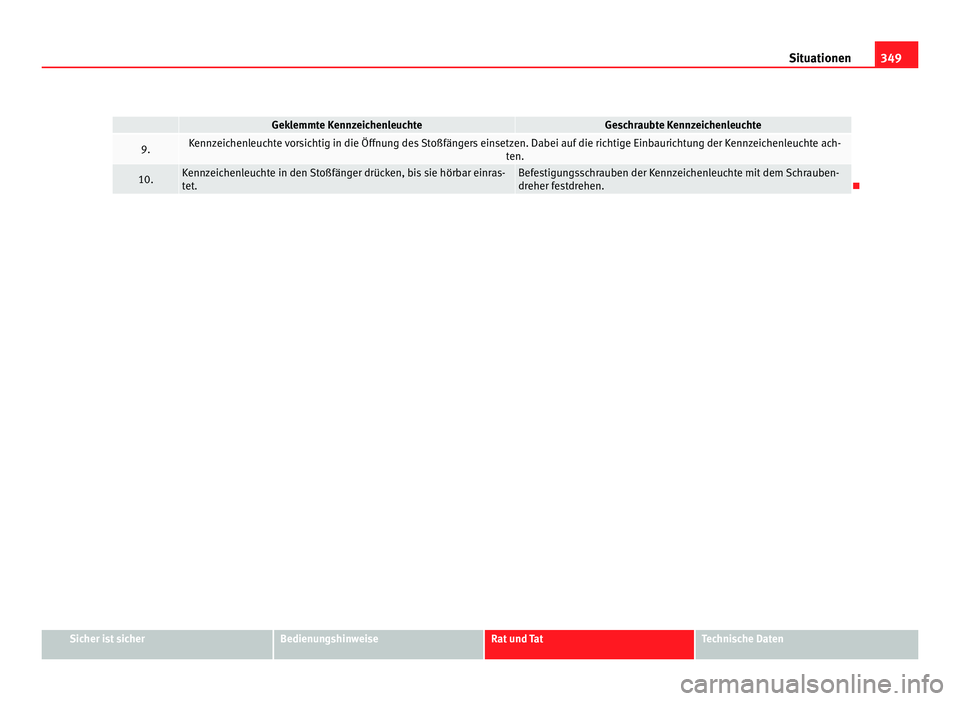

Situationen Geklemmte Kennzeichenleuchte Geschraubte Kennzeichenleuchte
9. Kennzeichenleuchte vorsichtig in die Öffnung des Stoßfängers einsetzen. Dabei auf die richtige Einbaurichtung der Kennzeichenleuchte ach-
ten.10. Kennzeichenleuchte in den Stoßfänger drücken, bis sie hörbar einras-
tet. Befestigungsschrauben der Kennzeichenleuchte mit dem Schrauben-
dreher festdrehen.

Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

350
Situationen

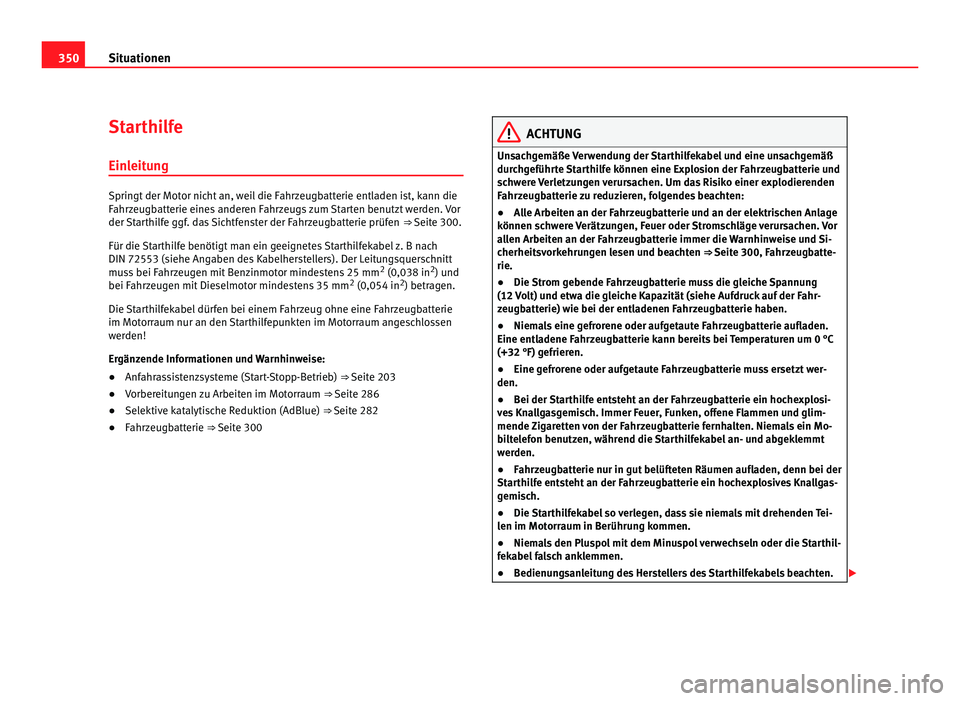

Starthilfe
Einleitung Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, kann die
Fahrzeugbatterie eines anderen Fahrzeugs zum Starten benutzt werden. Vor
der Starthilfe ggf. das Sichtfenster der Fahrzeugbatterie prüfen
⇒ Seite 300.
Für die Starthilfe benötigt man ein geeignetes Starthilfekabel z. B nach
DIN 72553 (siehe Angaben des Kabelherstellers). Der Leitungsquerschnitt
muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm 2
(0,038 in 2
) und
bei Fahrzeugen mit Dieselmotor mindestens 35 mm 2
(0,054 in 2
) betragen.
Die Starthilfekabel dürfen bei einem Fahrzeug ohne eine Fahrzeugbatterie
im Motorraum nur an den Starthilfepunkten im Motorraum angeschlossen
werden!
Ergänzende Informationen und Warnhinweise:
● Anfahrassistenzsysteme (Start-Stopp-Betrieb) ⇒ Seite 203
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 286
● Selektive katalytische Reduktion (AdBlue) ⇒ Seite 282
● Fahrzeugbatterie ⇒ Seite 300 ACHTUNG
Unsachgemäße Verwendung der Starthilfekabel und eine unsachgemäß
durchgeführte Starthilfe können eine Explosion der Fahrzeugbatterie und
schwere Verletzungen verursachen. Um das Risiko einer explodierenden
Fahrzeugbatterie zu reduzieren, folgendes beachten:
● Alle Arbeiten an der Fahrzeugbatterie und an der elektrischen Anlage
können schwere Verätzungen, Feuer oder Stromschläge verursachen. Vor
allen Arbeiten an der Fahrzeugbatterie immer die Warnhinweise und Si-
cherheitsvorkehrungen lesen und beachten ⇒  Seite 300, Fahrzeugbatte-
rie.
● Die Strom gebende Fahrzeugbatterie muss die gleiche Spannung
(12 Volt) und etwa die gleiche Kapazität (siehe Aufdruck auf der Fahr-
zeugbatterie) wie bei der entladenen Fahrzeugbatterie haben.
● Niemals eine gefrorene oder aufgetaute Fahrzeugbatterie aufladen.
Eine entladene Fahrzeugbatterie kann bereits bei Temperaturen um 0 °C
(+32 °F) gefrieren.
● Eine gefrorene oder aufgetaute Fahrzeugbatterie muss ersetzt wer-
den.
● Bei der Starthilfe entsteht an der Fahrzeugbatterie ein hochexplosi-
ves Knallgasgemisch. Immer Feuer, Funken, offene Flammen und glim-
mende Zigaretten von der Fahrzeugbatterie fernhalten. Niemals ein Mo-
biltelefon benutzen, während die Starthilfekabel an- und abgeklemmt
werden.
● Fahrzeugbatterie nur in gut belüfteten Räumen aufladen, denn bei der
Starthilfe entsteht an der Fahrzeugbatterie ein hochexplosives Knallgas-
gemisch.
● Die Starthilfekabel so verlegen, dass sie niemals mit drehenden Tei-
len im Motorraum in Berührung kommen.
● Niemals den Pluspol mit dem Minuspol verwechseln oder die Starthil-
fekabel falsch anklemmen.
● Bedienungsanleitung des Herstellers des Starthilfekabels beachten. 
