327
Situationen

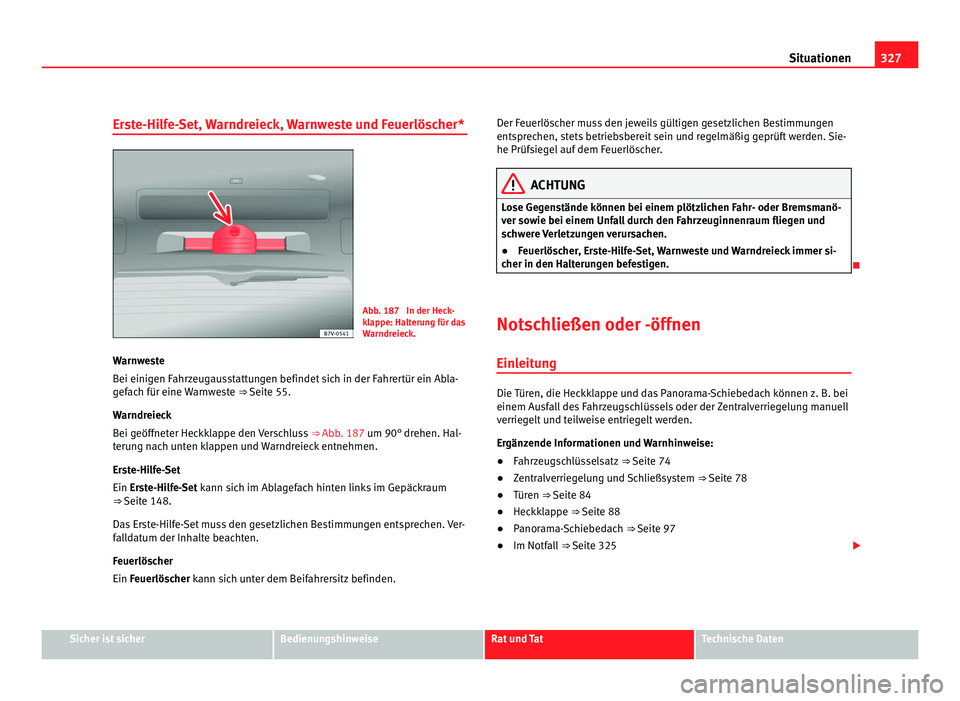

Erste-Hilfe-Set, Warndreieck, Warnweste und Feuerlöscher* Abb. 187 In der Heck-
klappe: Halterung für das
Warndreieck.
Warnweste
Bei einigen Fahrzeugausstattungen befindet sich in der Fahrertür ein Abla-
gefach für eine Warnweste ⇒ Seite 55.
Warndreieck
Bei geöffneter Heckklappe den Verschluss ⇒ Abb. 187 um 90° drehen. Hal-
t eru
ng nach unten klappen und Warndreieck entnehmen.
Erste-Hilfe-Set
Ein Erste-Hilfe-Set kann sich im Ablagefach hinten links im Gepäckraum ⇒ Seite 148.
Da

s Erste-Hilfe-Set muss den gesetzlichen Bestimmungen entsprechen. Ver-
falldatum der Inhalte beachten.
Feuerlöscher
Ein
Feuerlöscher kann sich unter dem Beifahrersitz befinden. Der Feuerlöscher muss den jeweils gültigen gesetzlichen Bestimmungen
entsprechen, stets betriebsbereit sein und regelmäßig geprüft werden. Sie-
he Prüfsiegel auf dem Feuerlöscher. ACHTUNG
Lose Gegenstände können bei einem plötzlichen Fahr- oder Bremsmanö-
ver sowie bei einem Unfall durch den Fahrzeuginnenraum fliegen und
schwere Verletzungen verursachen.
● Feuerlöscher, Erste-Hilfe-Set, Warnweste und Warndreieck immer si-
cher in den Halterungen befestigen. 
Notschließen oder -öffnen
Einleitung Die Türen, die Heckklappe und das Panorama-Schiebedach können z. B. bei
einem Ausfall des Fahrzeugschlüssels oder der Zentralverriegelung manuell
verriegelt und teilweise entriegelt werden.
Ergänzende Informationen und Warnhinweise:
●
Fahrzeugschlüsselsatz ⇒ Seite 74
● Zentralverriegelung und Schließsystem ⇒ Seite 78
● Türen ⇒ Seite 84
● Heckklappe ⇒ Seite 88
● Panorama-Schiebedach ⇒ Seite 97
● Im Notfall ⇒ Seite 325 Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

328
Situationen ACHTUNG
Ein unachtsames Notschießen oder Notöffnen kann schwere Verletzun-
gen verursachen.
● Bei einem von außen verriegelten Fahrzeug lassen sich die Türen und
Fenster von innen nicht öffnen.
● Niemals Kinder oder hilfsbedürftige Personen allein im Fahrzeug zu-
rücklassen. Diese sind in einem Notfall nicht in der Lage, das Fahrzeug
selbstständig zu verlassen oder sich selbst zu helfen.
● Je nach Jahreszeit können in einem geschlossenen Fahrzeug sehr ho-
he oder niedrige Temperaturen entstehen, die vor allem bei Kleinkindern
ernsthafte Verletzungen und Erkrankungen hervorrufen oder zum Tode
führen können. ACHTUNG
Der Funktionsbereich der Türen, der Heckklappe und des Panorama-
Schiebedachs ist gefährlich und kann Verletzungen verursachen.
● Türen, Heckklappe und Panorama-Schiebedach nur dann öffnen oder
schließen, wenn sich niemand im Schwenkbereich befindet. VORSICHT
Beim Durchführen einer Notschließung oder Notöffnung die Teile vorsichtig
ausbauen und wieder richtig anbauen, um Fahrzeugbeschädigungen zu ver-
meiden. Fahrertür manuell ent- oder verriegeln
Abb. 188 Türgriff an der
Fahrertür: verdeckter
Schließzylinder.
Beim manuellen Verriegeln werden in der Regel alle Türen verriegelt. Beim
manuellen Entriegeln wird nur die Fahrertür entriegelt. Hinweise zur Dieb-
stahlwarnanlage beachten ⇒ Seite 78.
● Schlüsselbart aus dem Fahrzeugschlüssel herausklappen ⇒ Seite 74.
● Schlüsselbart am Fahrertürgriff von unten in die Öffnung der Abdeckkap-
pe stecken ⇒ Abb. 188 (Pfeil) und Abdeckkappe von unten nach oben abhe- ben.
● Schlüsselbart in den Schließzylinder stecken und Fahrzeug ent- bzw.
verriegeln.
Besonderheit beim Entriegeln:
● Die Diebstahlwarnanlage bleibt bei entriegeltem Fahrzeug aktiviert. Es
wird aber noch kein Alarm ausgelöst ⇒ Seite 78.
● Fahrertür öffnen, der Alarm wird ausgelöst.
● Schalten Sie die Zündung ein. Beim Einschalten der Zündung erkennt
die elektronische Wegfahrsicherung einen gültigen Fahrzeugschlüssel und
deaktiviert die Diebstahl-Warnanlage. 

329
Situationen Hinweis
Die Diebstahlwarnanlage wird beim manuellen Verriegeln des Fahrzeugs mit
dem Schlüsselbart nicht aktiviert ⇒ Seite 78. 
Beifahrertür und Schiebetüren manuell verriegeln Abb. 189 In der Stirnsei-
te der Beifahrertür: Not-
verriegelung, durch eine
Gummidichtung abge-
deckt. Abb. 190 Notverriege-
lung des Fahrzeugs mit
dem Fahrzeugschlüssel.
Die Beifahrertür und die Schiebetüren können jeweils manuell verriegelt
werden. Die Diebstahlwarnanlage wird hierbei nicht aktiviert.
● Tür öffnen.
● Gummidichtung in der Stirnseite der Tür entfernen. Die Dichtung ist mit
einem Schloss  gekennzeichnet ⇒ Abb. 189.
● Schlüsselbart des Fahrzeugschlüssels herausklappen ⇒ Seite 74.
● Schlüsselbart waagerecht in die Öffnung stecken und den kleinen farbi-
gen Hebel nach vorn drücken ⇒ Abb. 190.
● Gummidichtung wieder befestigen und Tür vollständig schließen.
● Prüfen, ob die Tür verriegelt ist.
● Vorgang ggf. an den anderen Türen durchführen.
● Fahrzeug umgehend von einem Fachbetrieb prüfen lassen. Hinweis
Türen können von innen durch Ziehen des Türöffnungshebels entriegelt und
geöffnet werden. Gegebenenfalls muss der Türöffnungshebel zweimal gezo-
gen werden ⇒  Seite 78. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

330
Situationen
Heckklappe notentriegeln Abb. 191 Vom Gepäck-
raum aus: Abdeckkappe
in der Heckklappe abneh-
men.
Abb. 192 Vom Gepäck-
raum aus: Heckklappe
notentriegeln.
● Gepäckstücke entfernen, um von innen an die Heckklappe zu gelangen.
● Eckige Abdeckung in der Innenverkleidung der Heckklappe abnehmen
⇒ Abb. 191. ●
Entrie g elungshebel
⇒ 
Abb. 192 A in Pfeilrichtung drücken, um die
Heckklappe zu entriegeln.
● Heckklappe mit erhöhtem Kraftaufwand öffnen. 

331
Situationen
Panorama-Schiebedach notschließen Abb. 193 Im Dachhim-
mel: Abdeckung entfer-
nen.
Abb. 194 Innensechs-
kantschraube zum
Schließen des Panorama-
Schiebedachs.●
Abdeckung in Pfeilrichtung entfernen ⇒ Abb. 193.
● Stecken Sie einen handelsüblichen Innensechskantschlüssel 1)
mit SW
4 mm in die Innensechskantschraube ⇒  Abb. 194 A .
● Innensechskantschlüssel drehen, um das Panorama-Schiebedach zu
schließen.
● Abdeckung wieder anbringen.
● Panorama-Schiebedach von einem Fachbetrieb prüfen lassen, da durch
das Notschließen sowohl die Funktion als auch die Kraftbegrenzung des Pa-
norama-Schiebedachs gestört sein kann. 1)
Nicht im Lieferumfang des Bordwerkzeugs enthalten. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

332
Situationen

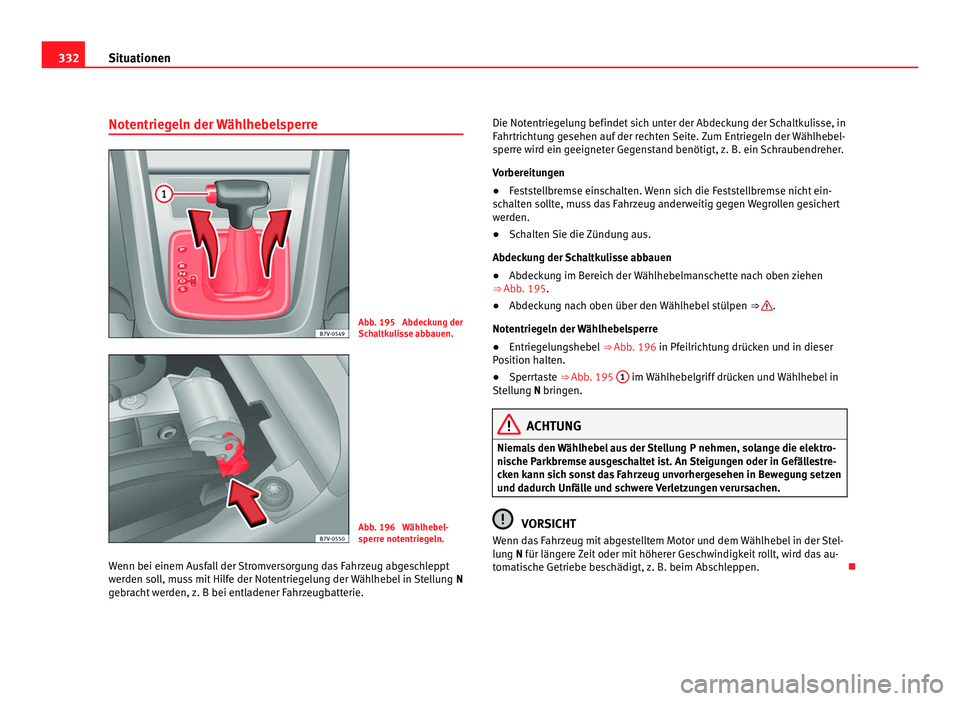

Notentriegeln der Wählhebelsperre Abb. 195 Abdeckung der
Schaltkulisse abbauen.
Abb. 196 Wählhebel-
sperre notentriegeln.
Wenn bei einem Ausfall der Stromversorgung das Fahrzeug abgeschleppt
werden soll, muss mit Hilfe der Notentriegelung der Wählhebel in Stellung N
gebracht werden, z. B bei entladener Fahrzeugbatterie. Die Notentriegelung befindet sich unter der Abdeckung der Schaltkulisse, in
Fahrtrichtung gesehen auf der rechten Seite. Zum Entriegeln der Wählhebel-
sperre wird ein geeigneter Gegenstand benötigt, z. B. ein Schraubendreher.
Vorbereitungen
●
Feststellbremse einschalten. Wenn sich die Feststellbremse nicht ein-
schalten sollte, muss das Fahrzeug anderweitig gegen Wegrollen gesichert
werden.
● Schalten Sie die Zündung aus.
Abdeckung der Schaltkulisse abbauen
● Abdeckung im Bereich der Wählhebelmanschette nach oben ziehen
⇒ Abb. 195.
● Abdec k
ung nach oben über den Wählhebel stülpen ⇒  .
Notentriegeln der Wählhebelsperre
● Entriegelungshebel ⇒ Abb. 196 in Pfeilrichtung drücken und in dieser
P o

sition halten.
● Sperrtaste ⇒ Abb. 195 1 im Wählhebelgriff drücken und Wählhebel in
Stellung N bringen. ACHTUNG
Niemals den Wählhebel aus der Stellung P nehmen, solange die elektro-
nische Parkbremse ausgeschaltet ist. An Steigungen oder in Gefällestre-
cken kann sich sonst das Fahrzeug unvorhergesehen in Bewegung setzen
und dadurch Unfälle und schwere Verletzungen verursachen. VORSICHT
Wenn das Fahrzeug mit abgestelltem Motor und dem Wählhebel in der Stel-
lung N für längere Zeit oder mit höherer Geschwindigkeit rollt, wird das au-
t

omatische Getriebe beschädigt, z. B. beim Abschleppen. 

333
Situationen
Bordwerkzeug* Einleitung Bei der Absicherung des Fahrzeugs im Pannenfall die gesetzlichen Bestim-
mungen im jeweiligen Land beachten.
Ergänzende Informationen und Warnhinweise:
●
Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 286
● Radwechsel ⇒ Seite 318
● Im Notf al
l ⇒ Seite 325 ACHTUNG
Ein loses Bordwerkzeug kann bei plötzlichen Fahr- oder Bremsmanövern
sowie bei einem Unfall durch den Fahrzeuginnenraum fliegen und schwe-
re Verletzungen verursachen.
● Immer sicherstellen, dass das Bordwerkzeug sicher im Gepäckraum
befestigt ist. ACHTUNG
Ungeeignetes oder beschädigtes Bordwerkzeug kann zu Unfällen und
Verletzungen führen.
● Niemals mit ungeeignetem oder beschädigtem Bordwerkzeug arbei-
ten. Unterbringung Abb. 197 Im Gepäck-
raum vom Fahrzeugin-
nenraum aus gesehen:
Bordwerkzeug in einer
Mulde im Bereich des
Schlossträgers.
Je nach Ausstattung des Modells können sich die Werkzeuge des Fahrzeugs
im Gepäckraum, in einer Aussparung im Bereich des Schlossträgers, befin-
den ⇒ Abb. 197. Befestigungsgurte lösen und das Bordwerkzeug heraus-
nehmen. B ei F

ahrzeugen, die werkseitig mit Winterreifen ausgestattet sind,
befindet sich zusätzliches Bordwerkzeug in einem Werkzeugkasten im Ge-
päckraum. Hinweis
Den Wagenheber nach dem Gebrauch in seine ursprüngliche Stellung zu-
rückkurbeln, damit er sicher verstaut werden kann. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

334
Situationen

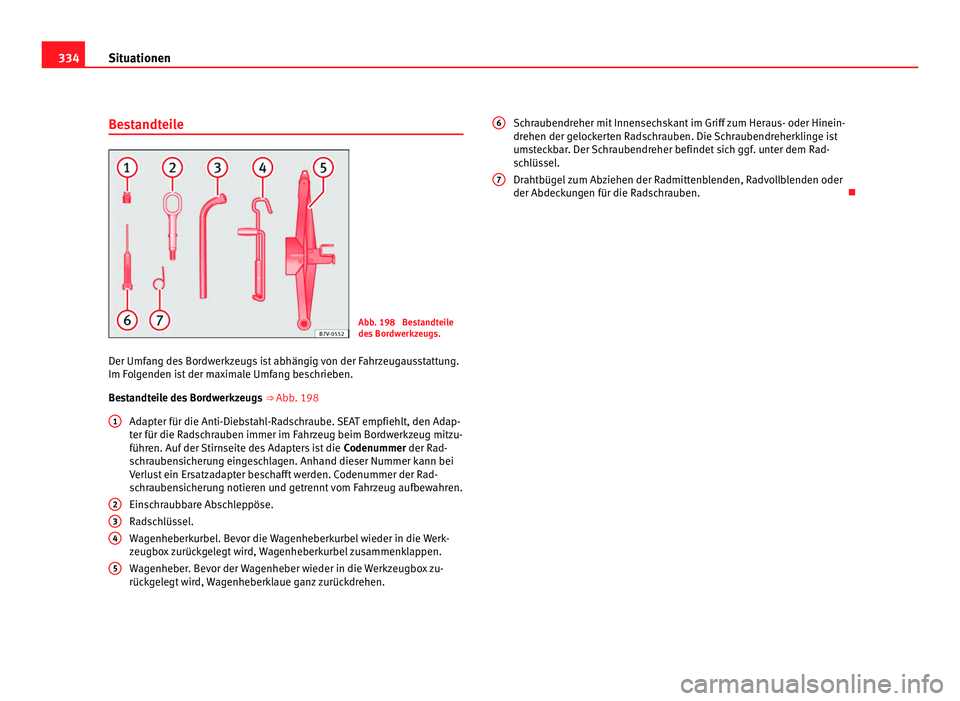

Bestandteile Abb. 198 Bestandteile
des Bordwerkzeugs.
Der Umfang des Bordwerkzeugs ist abhängig von der Fahrzeugausstattung.
Im Folgenden ist der maximale Umfang beschrieben.
Bestandteile des Bordwerkzeugs ⇒ Abb. 198
Adapter für die Anti-Diebstahl-Radschraube. SEAT empfiehlt, den Adap-
ter für die Radschrauben immer im Fahrzeug beim Bordwerkzeug mitzu-
führen. Auf der Stirnseite des Adapters ist die Codenummer der Rad-
schraubensicherung eingeschlagen. Anhand dieser Nummer kann bei
Verlust ein Ersatzadapter beschafft werden. Codenummer der Rad-
schraubensicherung notieren und getrennt vom Fahrzeug aufbewahren.
Einschraubbare Abschleppöse.
Radschlüssel.
Wagenheberkurbel. Bevor die Wagenheberkurbel wieder in die Werk-
zeugbox zurückgelegt wird, Wagenheberkurbel zusammenklappen.
Wagenheber. Bevor der Wagenheber wieder in die Werkzeugbox zu-
rückgelegt wird, Wagenheberklaue ganz zurückdrehen.
1
2
3
4
5 Schraubendreher mit Innensechskant im Griff zum Heraus- oder Hinein-
drehen der gelockerten Radschrauben. Die Schraubendreherklinge ist
umsteckbar. Der Schraubendreher befindet sich ggf. unter dem Rad-
schlüssel.
Drahtbügel zum Abziehen der Radmittenblenden, Radvollblenden oder
der Abdeckungen für die Radschrauben.
 6
7
