2012 Seat Alhambra Betriebsanleitung (in German)

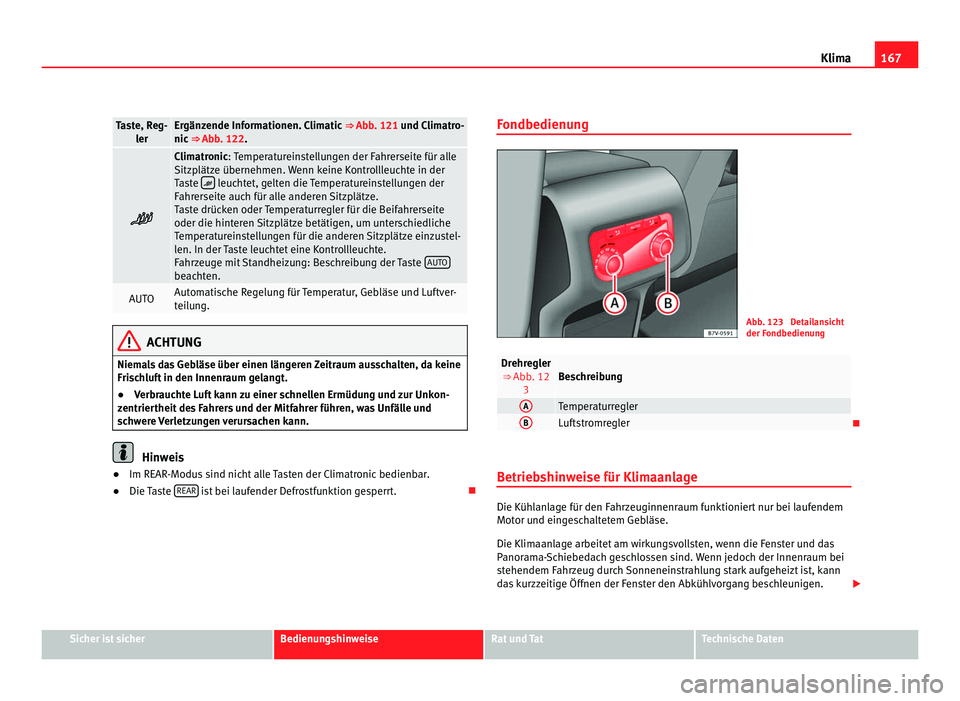

167
Klima Taste, Reg-
ler Ergänzende Informationen. Climatic
⇒ Abb. 121 und Climatro-
nic ⇒ Abb. 122.  Climatronic: Temperatureinstellungen der Fahrerseite für alle
Sitz
p

lätze übernehmen. Wenn keine Kontrollleuchte in der
Taste  leuchtet, gelten die Temperatureinstellungen der
Fahrerseite auch für alle anderen Sitzplätze.
Taste drücken oder Temperaturregler für die Beifahrerseite
oder die hinteren Sitzplätze betätigen, um unterschiedliche
Temperatureinstellungen für die anderen Sitzplätze einzustel-
len. In der Taste leuchtet eine Kontrollleuchte.
Fahrzeuge mit Standheizung: Beschreibung der Taste AUTObeachten.
AUTO Automatische Regelung für Temperatur, Gebläse und Luftver-
teilung.
ACHTUNG
Niemals das Gebläse über einen längeren Zeitraum ausschalten, da keine
Frischluft in den Innenraum gelangt.
● Verbrauchte Luft kann zu einer schnellen Ermüdung und zur Unkon-
zentriertheit des Fahrers und der Mitfahrer führen, was Unfälle und
schwere Verletzungen verursachen kann. Hinweis
● Im REAR-Modus sind nicht alle Tasten der Climatronic bedienbar.
● Die Taste REAR ist bei laufender Defrostfunktion gesperrt.
Fondbedienung
Abb. 123 Detailansicht
der Fondbedienung
Drehregler
⇒ Abb. 12 3 Beschreibung
A
Temperaturregler
B
Luftstromregler 
Betriebshinweise für Klimaanlage Die Kühlanlage für den Fahrzeuginnenraum funktioniert nur bei laufendem
Motor und eingeschaltetem Gebläse.
Die Klimaanlage arbeitet am wirkungsvollsten, wenn die Fenster und das
Panorama-Schiebedach geschlossen sind. Wenn jedoch der Innenraum bei
stehendem Fahrzeug durch Sonneneinstrahlung stark aufgeheizt ist, kann
das kurzzeitige Öffnen der Fenster den Abkühlvorgang beschleunigen.
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

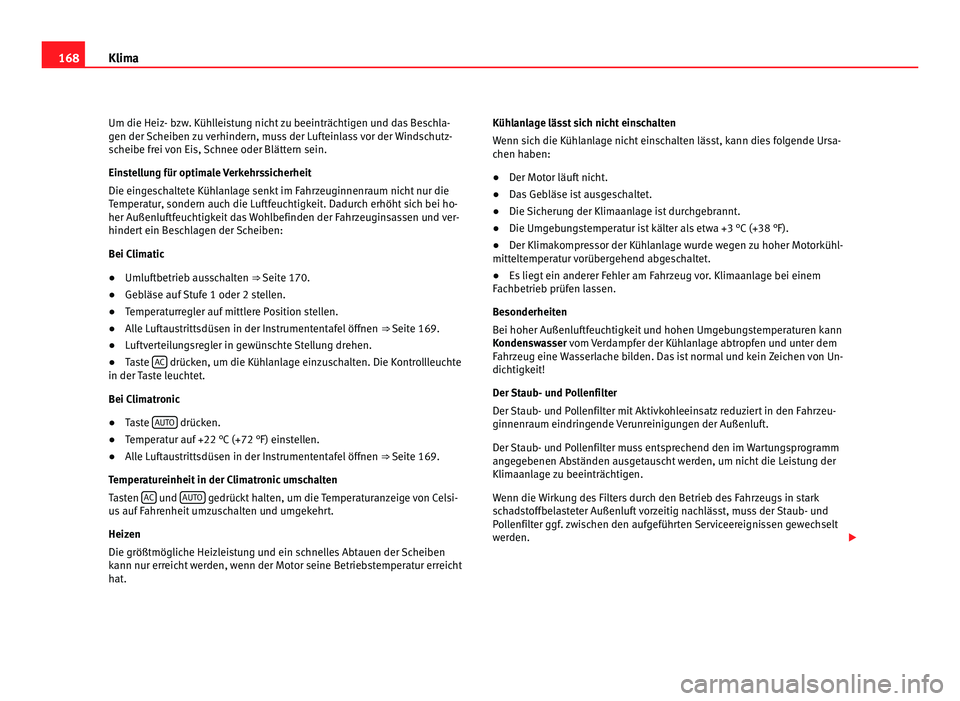

168
Klima
Um die Heiz- bzw. Kühlleistung nicht zu beeinträchtigen und das Beschla-
gen der Scheiben zu verhindern, muss der Lufteinlass vor der Windschutz-
scheibe frei von Eis, Schnee oder Blättern sein.
Einstellung für optimale Verkehrssicherheit
Die eingeschaltete Kühlanlage senkt im Fahrzeuginnenraum nicht nur die
Temperatur, sondern auch die Luftfeuchtigkeit. Dadurch erhöht sich bei ho-
her Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen und ver-
hindert ein Beschlagen der Scheiben:
Bei Climatic
● Umluftbetrieb ausschalten ⇒ Seite 170.
● Gebläse auf Stufe 1 oder 2 stellen.
● Temperaturregler auf mittlere Position stellen.
● Alle Luftaustrittsdüsen in der Instrumententafel öffnen ⇒ Seite 169.
● Luftverteilungsregler in gewünschte Stellung drehen.
● Taste AC drücken, um die Kühlanlage einzuschalten. Die Kontrollleuchte
in der Taste leuchtet.
Bei Climatronic
● Taste AUTO drücken.
● Temperatur auf +22 °C (+72 °F) einstellen.
● Alle Luftaustrittsdüsen in der Instrumententafel öffnen ⇒ Seite 169.
Temperatureinheit in der Climatronic umschalten
Tasten AC und
AUTO gedrückt halten, um die Temperaturanzeige von Celsi-
us auf Fahrenheit umzuschalten und umgekehrt.
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht
hat. Kühlanlage lässt sich nicht einschalten
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:
●
Der Motor läuft nicht.
● Das Gebläse ist ausgeschaltet.
● Die Sicherung der Klimaanlage ist durchgebrannt.
● Die Umgebungstemperatur ist kälter als etwa +3 °C (+38 °F).
● Der Klimakompressor der Kühlanlage wurde wegen zu hoher Motorkühl-
mitteltemperatur vorübergehend abgeschaltet.
● Es liegt ein anderer Fehler am Fahrzeug vor. Klimaanlage bei einem
Fachbetrieb prüfen lassen.
Besonderheiten
Bei hoher Außenluftfeuchtigkeit und hohen Umgebungstemperaturen kann
Kondenswasser vom Verdampfer der Kühlanlage abtropfen und unter dem
F ahr
zeug eine Wasserlache bilden. Das ist normal und kein Zeichen von Un-
dichtigkeit!
Der Staub- und Pollenfilter
Der Staub- und Pollenfilter mit Aktivkohleeinsatz reduziert in den Fahrzeu-
ginnenraum eindringende Verunreinigungen der Außenluft.
Der Staub- und Pollenfilter muss entsprechend den im Wartungsprogramm
angegebenen Abständen ausgetauscht werden, um nicht die Leistung der
Klimaanlage zu beeinträchtigen.
Wenn die Wirkung des Filters durch den Betrieb des Fahrzeugs in stark
schadstoffbelasteter Außenluft vorzeitig nachlässt, muss der Staub- und
Pollenfilter ggf. zwischen den aufgeführten Serviceereignissen gewechselt
werden. 

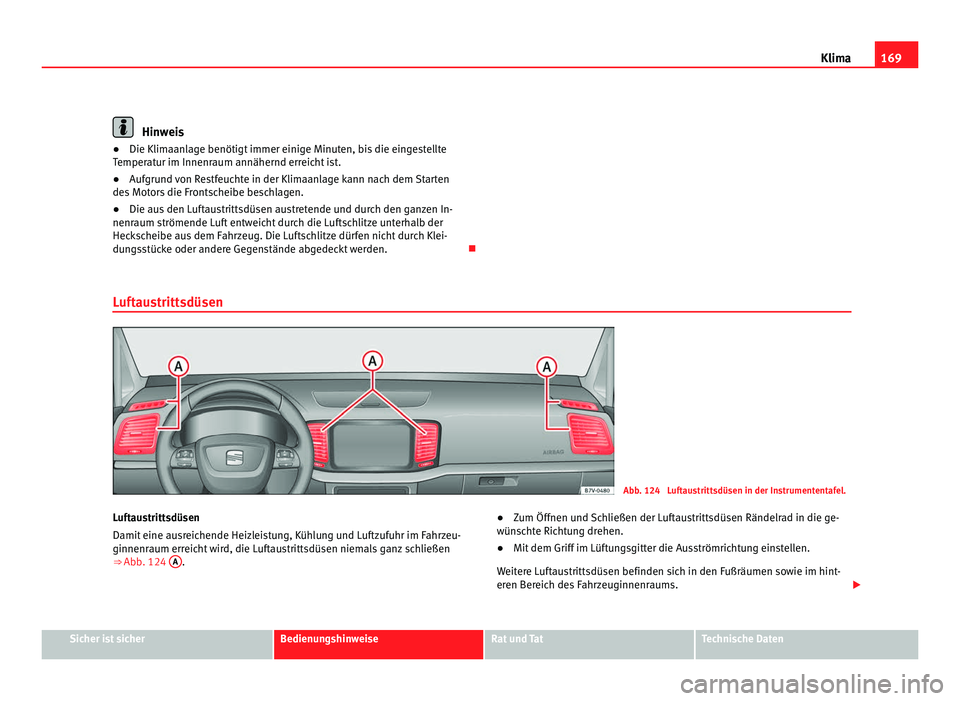

169
Klima Hinweis
● Die Klimaanlage benötigt immer einige Minuten, bis die eingestellte
Temperatur im Innenraum annähernd erreicht ist.
● Aufgrund von Restfeuchte in der Klimaanlage kann nach dem Starten
des Motors die Frontscheibe beschlagen.
● Die aus den Luftaustrittsdüsen austretende und durch den ganzen In-
nenraum strömende Luft entweicht durch die Luftschlitze unterhalb der
Heckscheibe aus dem Fahrzeug. Die Luftschlitze dürfen nicht durch Klei-
dungsstücke oder andere Gegenstände abgedeckt werden. 
Luftaustrittsdüsen Abb. 124 Luftaustrittsdüsen in der Instrumententafel.
Luftaustrittsdüsen
Damit eine ausreichende Heizleistung, Kühlung und Luftzufuhr im Fahrzeu-
ginnenraum erreicht wird, die Luftaustrittsdüsen niemals ganz schließen
⇒ Abb. 124 A .
●
Zum Öffnen und Schließen der Luftaustrittsdüsen Rändelrad in die ge-
wünschte Richtung drehen.
● Mit dem Griff im Lüftungsgitter die Ausströmrichtung einstellen.
Weitere Luftaustrittsdüsen befinden sich in den Fußräumen sowie im hint-
eren Bereich des Fahrzeuginnenraums. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

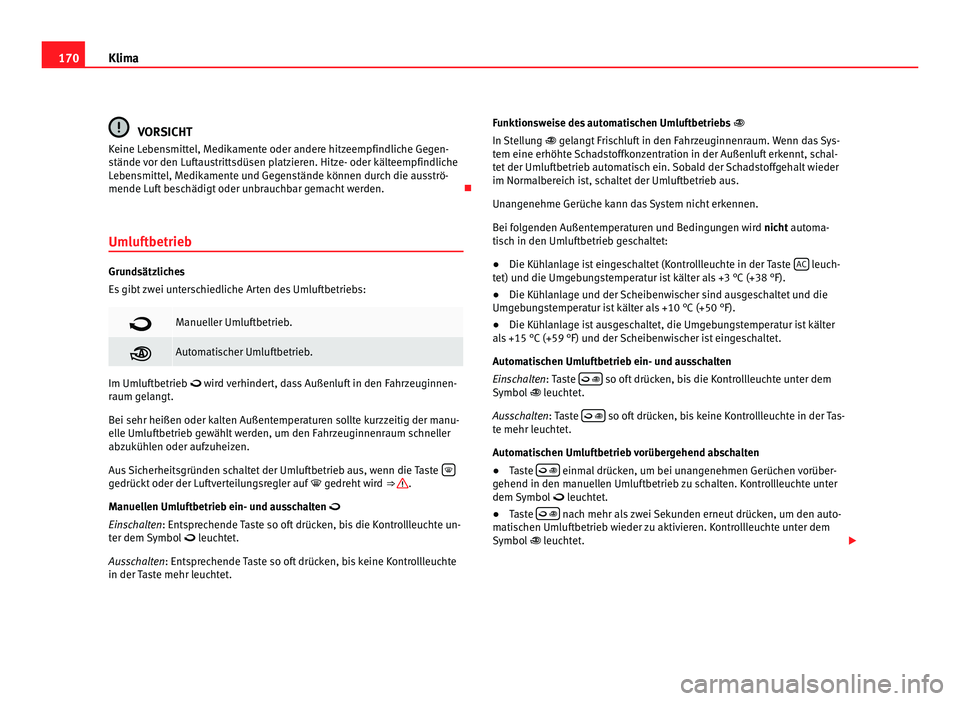

170
Klima VORSICHT
Keine Lebensmittel, Medikamente oder andere hitzeempfindliche Gegen-
stände vor den Luftaustrittsdüsen platzieren. Hitze- oder kälteempfindliche
Lebensmittel, Medikamente und Gegenstände können durch die ausströ-
mende Luft beschädigt oder unbrauchbar gemacht werden. 
Umluftbetrieb Grundsätzliches
Es gibt zwei unterschiedliche Arten des Umluftbetriebs:
 Manueller Umluftbetrieb.
 Automatischer Umluftbetrieb.
Im Umluftbetrieb
 wird verhindert, dass Außenluft in den Fahrzeuginnen-
raum gelangt.
Bei sehr heißen oder kalten Außentemperaturen sollte kurzzeitig der manu-
elle Umluftbetrieb gewählt werden, um den Fahrzeuginnenraum schneller
abzukühlen oder aufzuheizen.
Aus Sicherheitsgründen schaltet der Umluftbetrieb aus, wenn die Taste gedrückt oder der Luftverteilungsregler auf
 gedreht wird ⇒  .
Manuellen Umluftbetrieb ein- und ausschalten 
Einschalten: Entsprechende Taste so oft drücken, bis die Kontrollleuchte un-
t er dem
Symbol  leuchtet.
Ausschalten: Entsprechende Taste so oft drücken, bis keine Kontrollleuchte
in der Taste mehr leuchtet. Funktionsweise des automatischen Umluftbetriebs

In Stellung  gelangt Frischluft in den Fahrzeuginnenraum. Wenn das Sys-
tem eine erhöhte Schadstoffkonzentration in der Außenluft erkennt, schal-
tet der Umluftbetrieb automatisch ein. Sobald der Schadstoffgehalt wieder
im Normalbereich ist, schaltet der Umluftbetrieb aus.
Unangenehme Gerüche kann das System nicht erkennen.
Bei folgenden Außentemperaturen und Bedingungen wird nicht automa-
tisch in den Umluftbetrieb geschaltet:
● Die Kühlanlage ist eingeschaltet (Kontrollleuchte in der Taste AC leuch-
tet) und die Umgebungstemperatur ist kälter als +3 °C (+38 °F).
● Die Kühlanlage und der Scheibenwischer sind ausgeschaltet und die
Umgebungstemperatur ist kälter als +10 °C (+50 °F).
● Die Kühlanlage ist ausgeschaltet, die Umgebungstemperatur ist kälter
als +15 °C (+59 °F) und der Scheibenwischer ist eingeschaltet.
Automatischen Umluftbetrieb ein- und ausschalten
Einschalten: Taste 
 so oft drücken, bis die Kontrollleuchte unter dem
Symbol  leuchtet.
Ausschalten: Taste 
 so oft drücken, bis keine Kontrollleuchte in der Tas-
te mehr leuchtet.
Automatischen Umluftbetrieb vorübergehend abschalten
● Taste 
 einmal drücken, um bei unangenehmen Gerüchen vorüber-
gehend in den manuellen Umluftbetrieb zu schalten. Kontrollleuchte unter
dem Symbol  leuchtet.
● Taste 
 nach mehr als zwei Sekunden erneut drücken, um den auto-
matischen Umluftbetrieb wieder zu aktivieren. Kontrollleuchte unter dem
Symbol  leuchtet. 

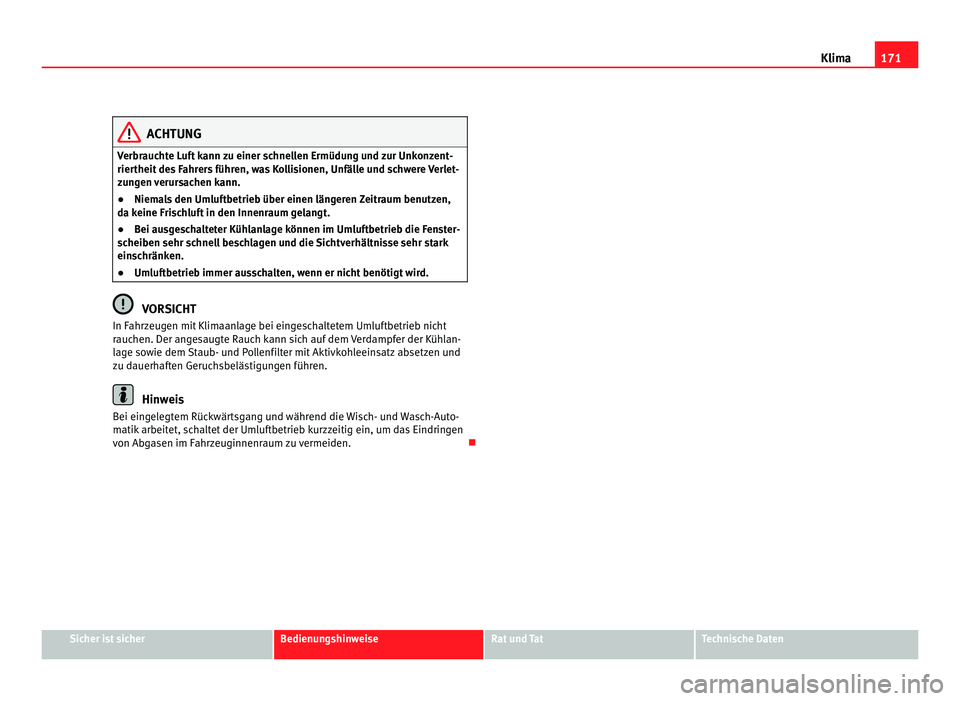

171
Klima ACHTUNG
Verbrauchte Luft kann zu einer schnellen Ermüdung und zur Unkonzent-
riertheit des Fahrers führen, was Kollisionen, Unfälle und schwere Verlet-
zungen verursachen kann.
● Niemals den Umluftbetrieb über einen längeren Zeitraum benutzen,
da keine Frischluft in den Innenraum gelangt.
● Bei ausgeschalteter Kühlanlage können im Umluftbetrieb die Fenster-
scheiben sehr schnell beschlagen und die Sichtverhältnisse sehr stark
einschränken.
● Umluftbetrieb immer ausschalten, wenn er nicht benötigt wird. VORSICHT
In Fahrzeugen mit Klimaanlage bei eingeschaltetem Umluftbetrieb nicht
rauchen. Der angesaugte Rauch kann sich auf dem Verdampfer der Kühlan-
lage sowie dem Staub- und Pollenfilter mit Aktivkohleeinsatz absetzen und
zu dauerhaften Geruchsbelästigungen führen. Hinweis
Bei eingelegtem Rückwärtsgang und während die Wisch- und Wasch-Auto-
matik arbeitet, schaltet der Umluftbetrieb kurzzeitig ein, um das Eindringen
von Abgasen im Fahrzeuginnenraum zu vermeiden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

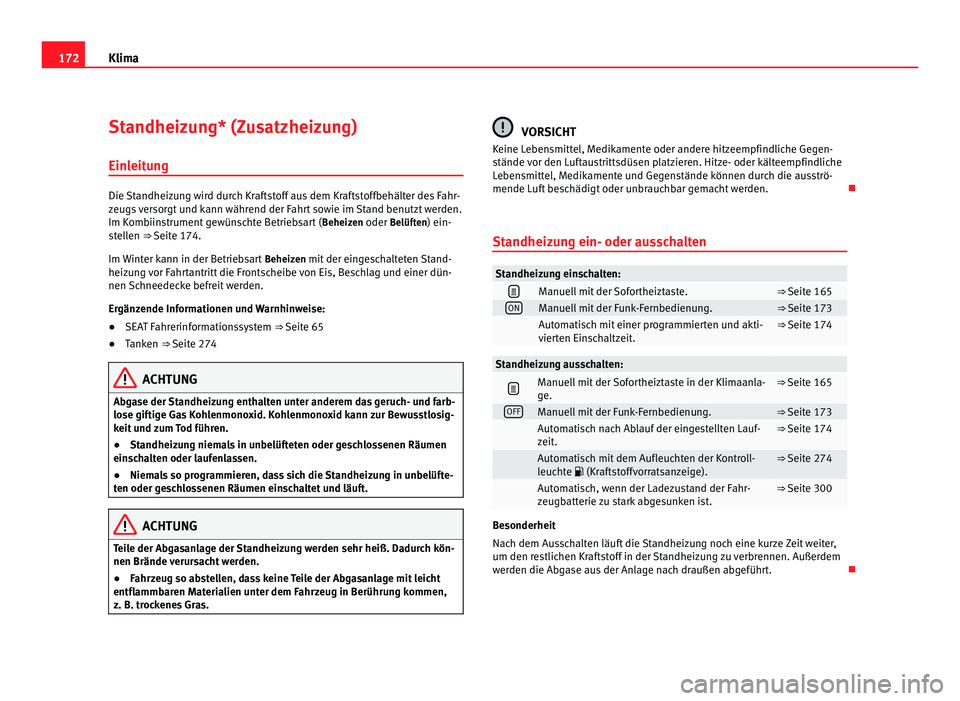

172
Klima
Standheizung* (Zusatzheizung)
Einleitung Die Standheizung wird durch Kraftstoff aus dem Kraftstoffbehälter des Fahr-
zeugs versorgt und kann während der Fahrt sowie im Stand benutzt werden.
Im Kombiinstrument gewünschte Betriebsart (
Beheizen oder Belüften) ein-
stellen ⇒  Seite 174.
Im
Winter kann in der Betriebsart Beheizen mit der eingeschalteten Stand-
heizung vor Fahrtantritt die Frontscheibe von Eis, Beschlag und einer dün-
nen Schneedecke befreit werden.
Ergänzende Informationen und Warnhinweise:
● SEAT Fahrerinformationssystem ⇒ Seite 65
● Tanken ⇒ Seite 274 ACHTUNG
Abgase der Standheizung enthalten unter anderem das geruch- und farb-
lose giftige Gas Kohlenmonoxid. Kohlenmonoxid kann zur Bewusstlosig-
keit und zum Tod führen.
● Standheizung niemals in unbelüfteten oder geschlossenen Räumen
einschalten oder laufenlassen.
● Niemals so programmieren, dass sich die Standheizung in unbelüfte-
ten oder geschlossenen Räumen einschaltet und läuft. ACHTUNG
Teile der Abgasanlage der Standheizung werden sehr heiß. Dadurch kön-
nen Brände verursacht werden.
● Fahrzeug so abstellen, dass keine Teile der Abgasanlage mit leicht
entflammbaren Materialien unter dem Fahrzeug in Berührung kommen,
z. B. trockenes Gras. VORSICHT
Keine Lebensmittel, Medikamente oder andere hitzeempfindliche Gegen-
stände vor den Luftaustrittsdüsen platzieren. Hitze- oder kälteempfindliche
Lebensmittel, Medikamente und Gegenstände können durch die ausströ-
mende Luft beschädigt oder unbrauchbar gemacht werden. 
Standheizung ein- oder ausschalten Standheizung einschalten:

Manuell mit der Sofortheiztaste. ⇒ Seite 165
ON
Manuell mit der Funk-Fernbedienung. ⇒ Seite 173
Automatisch mit einer programmierten und akti-
vierten Einschaltzeit. ⇒ Seite 174
Standheizung ausschalten:
 Manuell mit der Sofortheiztaste in der Klimaanla-
ge. ⇒ Seite 165
OFF
Manuell mit der Funk-Fernbedienung. ⇒ Seite 173
Automatisch nach Ablauf der eingestellten Lauf-
zeit. ⇒ Seite 174
Automatisch mit dem Aufleuchten der Kontroll-
leuchte 
(Kraftstoffvorratsanzeige). ⇒ Seite 274
Automatisch, wenn der Ladezustand der Fahr-
zeugbatterie zu stark abgesunken ist. ⇒ Seite 300
Besonderheit
Nach dem Ausschalten läuft die Standheizung noch eine kurze Zeit weiter,
um den restlichen Kraftstoff in der Standheizung zu verbrennen. Außerdem
werden die Abgase aus der Anlage nach draußen abgeführt.


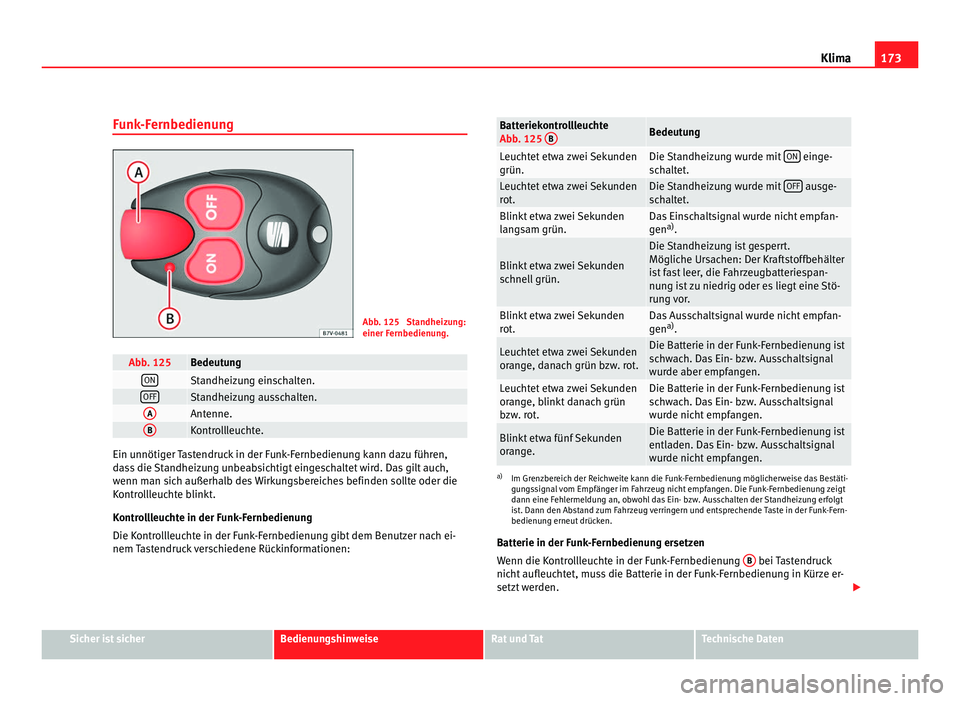

173
Klima
Funk-Fernbedienung Abb. 125 Standheizung:
einer Fernbedienung.
Abb. 125 Bedeutung
ON
Standheizung einschalten.
OFF
Standheizung ausschalten.
A
Antenne.
B
Kontrollleuchte.
Ein unnötiger Tastendruck in der Funk-Fernbedienung kann dazu führen,
dass die Standheizung unbeabsichtigt eingeschaltet wird. Das gilt auch,
wenn man sich außerhalb des Wirkungsbereiches befinden sollte oder die
Kontrollleuchte blinkt.
Kontrollleuchte in der Funk-Fernbedienung
Die Kontrollleuchte in der Funk-Fernbedienung gibt dem Benutzer nach ei-
nem Tastendruck verschiedene Rückinformationen: Batteriekontrollleuchte
Abb. 125
B Bedeutung
Leuchtet etwa zwei Sekunden
grün. Die Standheizung wurde mit
ON einge-
schaltet. Leuchtet etwa zwei Sekunden
rot. Die Standheizung wurde mit
OFF ausge-
schaltet. Blinkt etwa zwei Sekunden
langsam grün. Das Einschaltsignal wurde nicht empfan-
gen
a)
. Blinkt etwa zwei Sekunden
schnell grün. Die Standheizung ist gesperrt.
Mögliche Ursachen: Der Kraftstoffbehälter
ist fast leer, die Fahrzeugbatteriespan-
nung ist zu niedrig oder es liegt eine Stö-
rung vor.
Blinkt etwa zwei Sekunden
rot. Das Ausschaltsignal wurde nicht empfan-
gen
a)
. Leuchtet etwa zwei Sekunden
orange, danach grün bzw. rot. Die Batterie in der Funk-Fernbedienung ist
schwach. Das Ein- bzw. Ausschaltsignal
wurde aber empfangen.
Leuchtet etwa zwei Sekunden
orange, blinkt danach grün
bzw. rot. Die Batterie in der Funk-Fernbedienung ist
schwach. Das Ein- bzw. Ausschaltsignal
wurde nicht empfangen.
Blinkt etwa fünf Sekunden
orange. Die Batterie in der Funk-Fernbedienung ist
entladen. Das Ein- bzw. Ausschaltsignal
wurde nicht empfangen.
a)
Im Grenzbereich der Reichweite kann die Funk-Fernbedienung möglicherweise das Bestäti-
gungssignal vom Empfänger im Fahrzeug nicht empfangen. Die Funk-Fernbedienung zeigt
dann eine Fehlermeldung an, obwohl das Ein- bzw. Ausschalten der Standheizung erfolgt
ist. Dann den Abstand zum Fahrzeug verringern und entsprechende Taste in der Funk-Fern-
bedienung erneut drücken.
Batterie in der Funk-Fernbedienung ersetzen
Wenn die Kontrollleuchte in der Funk-Fernbedienung B bei Tastendruck
nicht aufleuchtet, muss die Batterie in der Funk-Fernbedienung in Kürze er-
setzt werden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

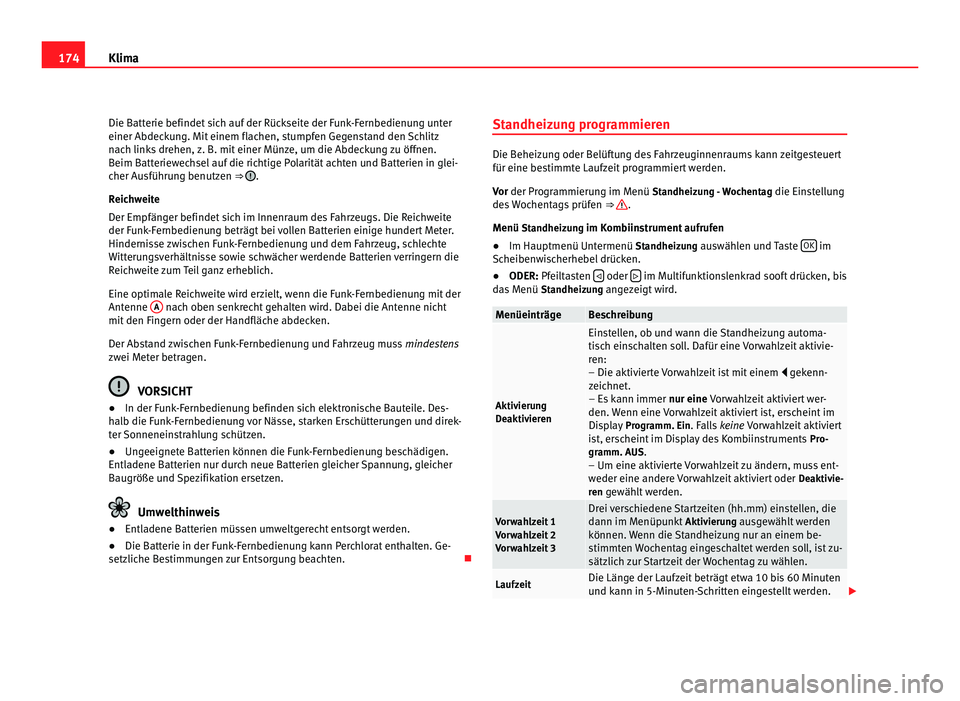

174
Klima
Die Batterie befindet sich auf der Rückseite der Funk-Fernbedienung unter
einer Abdeckung. Mit einem flachen, stumpfen Gegenstand den Schlitz
nach links drehen, z. B. mit einer Münze, um die Abdeckung zu öffnen.
Beim Batteriewechsel auf die richtige Polarität achten und Batterien in glei-
cher Ausführung benutzen ⇒  .
Reichweite
Der Empfänger befindet sich im Innenraum des Fahrzeugs. Die Reichweite
der Funk-Fernbedienung beträgt bei vollen Batterien einige hundert Meter.
Hindernisse zwischen Funk-Fernbedienung und dem Fahrzeug, schlechte
Witterungsverhältnisse sowie schwächer werdende Batterien verringern die
Reichweite zum Teil ganz erheblich.
Eine optimale Reichweite wird erzielt, wenn die Funk-Fernbedienung mit der
Antenne A nach oben senkrecht gehalten wird. Dabei die Antenne nicht
mit den Fingern oder der Handfläche abdecken.
Der Abstand zwischen Funk-Fernbedienung und Fahrzeug muss mindestens
zwei Meter betragen. VORSICHT
● In der Funk-Fernbedienung befinden sich elektronische Bauteile. Des-
halb die Funk-Fernbedienung vor Nässe, starken Erschütterungen und direk-
ter Sonneneinstrahlung schützen.
● Ungeeignete Batterien können die Funk-Fernbedienung beschädigen.
Entladene Batterien nur durch neue Batterien gleicher Spannung, gleicher
Baugröße und Spezifikation ersetzen. Umwelthinweis
● Entladene Batterien müssen umweltgerecht entsorgt werden.
● Die Batterie in der Funk-Fernbedienung kann Perchlorat enthalten. Ge-
setzliche Bestimmungen zur Entsorgung beachten. Standheizung programmieren Die Beheizung oder Belüftung des Fahrzeuginnenraums kann zeitgesteuert
für eine bestimmte Laufzeit programmiert werden.
Vor der Programmierung im Menü Standheizung - Wochentag
die Eins tellung
des Wochentags prüfen ⇒  .
Menü Standheizung im Kombiinstrument aufrufen ● Im Hauptmenü Unt ermenü

Standheizung auswählen und Taste OK im
Scheibenwischerhebel drücken.
● ODER: Pfeiltasten  oder
 im Multifunktionslenkrad sooft drücken, bis
das Menü Standheizung angezeigt wird. Menüeinträge Beschreibung
Aktivierung
Deaktivieren Einstellen, ob und wann die Standheizung automa-
tisch einschalten soll. Dafür eine Vorwahlzeit aktivie-
ren:
– Die aktivierte Vorwahlzeit ist mit einem
 gekenn-
zeichnet.
– Es kann immer nur eine Vorwahlzeit aktiviert wer-
den. W

enn eine Vorwahlzeit aktiviert ist, erscheint im
Display Programm. Ein. Falls keine Vorwahlzeit aktiviert
is

t, erscheint im Display des Kombiinstruments Pro-
gramm. AUS.
– Um eine aktivierte Vorwahlzeit zu ändern, muss ent-
weder eine andere Vorwahlzeit aktiviert oder Deaktivie-
ren gewählt werden. Vorwahlzeit 1
Vorwahlzeit 2
Vorwahlzeit 3 Drei verschiedene Startzeiten (hh.mm) einstellen, die
dann im Menüpunkt
Aktivierung ausgewählt werden
können. Wenn die Standheizung nur an einem be-
stimmten Wochentag eingeschaltet werden soll, ist zu-
sätzlich zur Startzeit der Wochentag zu wählen. Laufzeit Die Länge der Laufzeit beträgt etwa 10 bis 60 Minuten
und kann in 5-Minuten-Schritten eingestellt werden.

