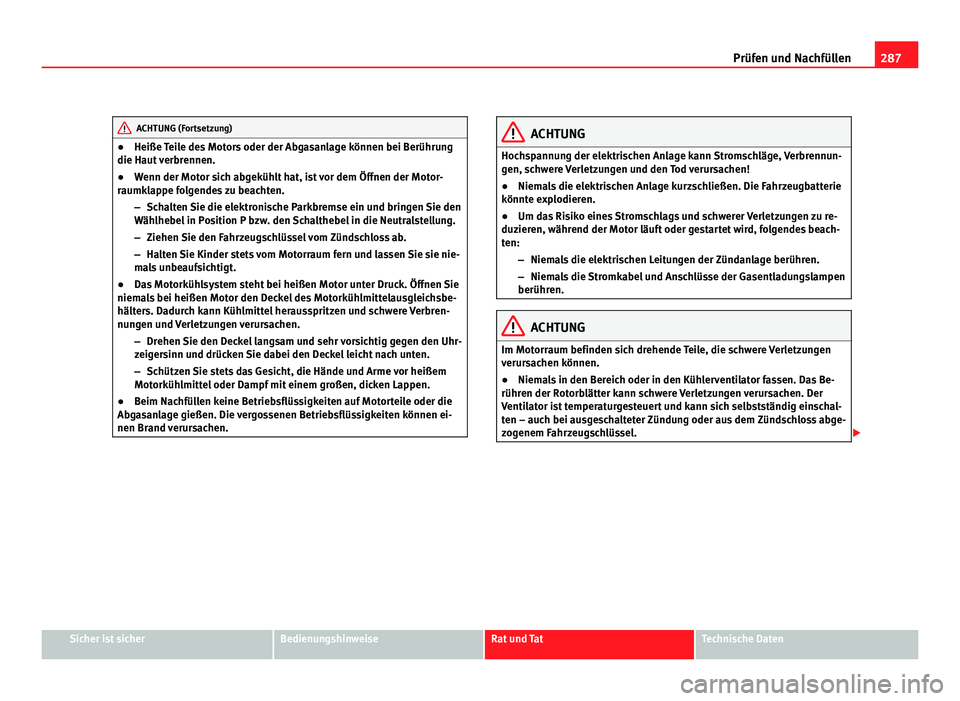

287
Prüfen und Nachfüllen ACHTUNG (Fortsetzung)
● Heiße Teile des Motors oder der Abgasanlage können bei Berührung
die Haut verbrennen.
● Wenn der Motor sich abgekühlt hat, ist vor dem Öffnen der Motor-
raumklappe folgendes zu beachten.
–Schalten Sie die elektronische Parkbremse ein und bringen Sie den
Wählhebel in Position P bzw. den Schalthebel in die Neutralstellung.
– Ziehen Sie den Fahrzeugschlüssel vom Zündschloss ab.
– Halten Sie Kinder stets vom Motorraum fern und lassen Sie sie nie-
mals unbeaufsichtigt.
● Das Motorkühlsystem steht bei heißen Motor unter Druck. Öffnen Sie
niemals bei heißen Motor den Deckel des Motorkühlmittelausgleichsbe-
hälters. Dadurch kann Kühlmittel herausspritzen und schwere Verbren-
nungen und Verletzungen verursachen.
–Drehen Sie den Deckel langsam und sehr vorsichtig gegen den Uhr-
zeigersinn und drücken Sie dabei den Deckel leicht nach unten.
– Schützen Sie stets das Gesicht, die Hände und Arme vor heißem
Motorkühlmittel oder Dampf mit einem großen, dicken Lappen.
● Beim Nachfüllen keine Betriebsflüssigkeiten auf Motorteile oder die
Abgasanlage gießen. Die vergossenen Betriebsflüssigkeiten können ei-
nen Brand verursachen. ACHTUNG
Hochspannung der elektrischen Anlage kann Stromschläge, Verbrennun-
gen, schwere Verletzungen und den Tod verursachen!
● Niemals die elektrischen Anlage kurzschließen. Die Fahrzeugbatterie
könnte explodieren.
● Um das Risiko eines Stromschlags und schwerer Verletzungen zu re-
duzieren, während der Motor läuft oder gestartet wird, folgendes beach-
ten:
–Niemals die elektrischen Leitungen der Zündanlage berühren.
– Niemals die Stromkabel und Anschlüsse der Gasentladungslampen
berühren. ACHTUNG
Im Motorraum befinden sich drehende Teile, die schwere Verletzungen
verursachen können.
● Niemals in den Bereich oder in den Kühlerventilator fassen. Das Be-
rühren der Rotorblätter kann schwere Verletzungen verursachen. Der
Ventilator ist temperaturgesteuert und kann sich selbstständig einschal-
ten – auch bei ausgeschalteter Zündung oder aus dem Zündschloss abge-
zogenem Fahrzeugschlüssel. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

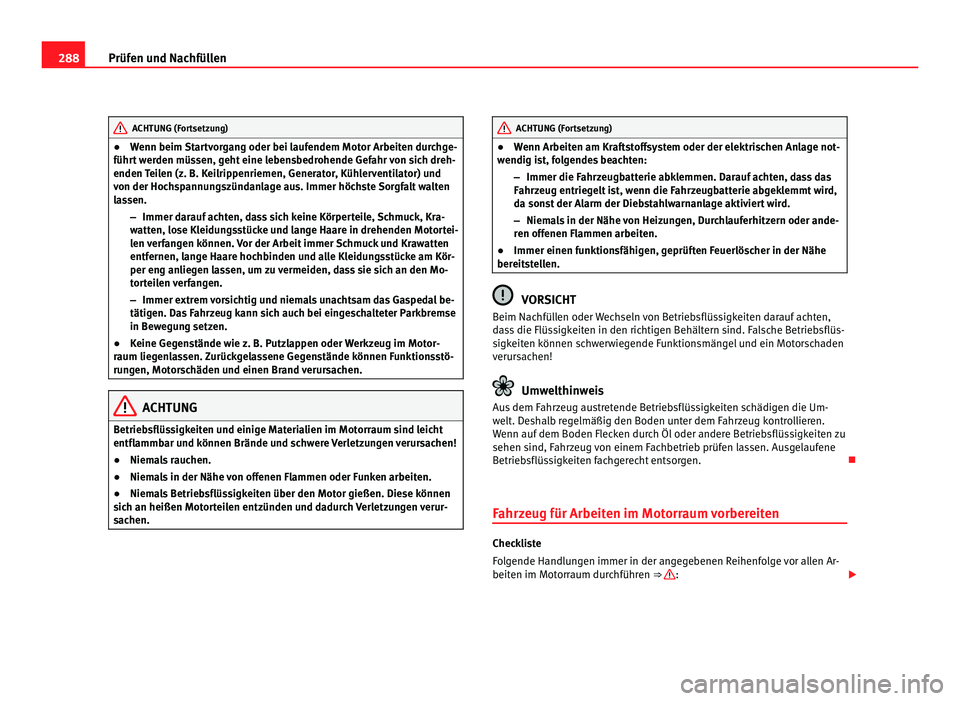

288
Prüfen und Nachfüllen ACHTUNG (Fortsetzung)
● Wenn beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich dreh-
enden Teilen (z. B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Immer höchste Sorgfalt walten
lassen.
–Immer darauf achten, dass sich keine Körperteile, Schmuck, Kra-
watten, lose Kleidungsstücke und lange Haare in drehenden Motortei-
len verfangen können. Vor der Arbeit immer Schmuck und Krawatten
entfernen, lange Haare hochbinden und alle Kleidungsstücke am Kör-
per eng anliegen lassen, um zu vermeiden, dass sie sich an den Mo-
torteilen verfangen.
– Immer extrem vorsichtig und niemals unachtsam das Gaspedal be-
tätigen. Das Fahrzeug kann sich auch bei eingeschalteter Parkbremse
in Bewegung setzen.
● Keine Gegenstände wie z. B. Putzlappen oder Werkzeug im Motor-
raum liegenlassen. Zurückgelassene Gegenstände können Funktionsstö-
rungen, Motorschäden und einen Brand verursachen. ACHTUNG
Betriebsflüssigkeiten und einige Materialien im Motorraum sind leicht
entflammbar und können Brände und schwere Verletzungen verursachen!
● Niemals rauchen.
● Niemals in der Nähe von offenen Flammen oder Funken arbeiten.
● Niemals Betriebsflüssigkeiten über den Motor gießen. Diese können
sich an heißen Motorteilen entzünden und dadurch Verletzungen verur-
sachen. ACHTUNG (Fortsetzung)
● Wenn Arbeiten am Kraftstoffsystem oder der elektrischen Anlage not-
wendig ist, folgendes beachten:
–Immer die Fahrzeugbatterie abklemmen. Darauf achten, dass das
Fahrzeug entriegelt ist, wenn die Fahrzeugbatterie abgeklemmt wird,
da sonst der Alarm der Diebstahlwarnanlage aktiviert wird.
– Niemals in der Nähe von Heizungen, Durchlauferhitzern oder ande-
ren offenen Flammen arbeiten.
● Immer einen funktionsfähigen, geprüften Feuerlöscher in der Nähe
bereitstellen. VORSICHT
Beim Nachfüllen oder Wechseln von Betriebsflüssigkeiten darauf achten,
dass die Flüssigkeiten in den richtigen Behältern sind. Falsche Betriebsflüs-
sigkeiten können schwerwiegende Funktionsmängel und ein Motorschaden
verursachen! Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten schädigen die Um-
welt. Deshalb regelmäßig den Boden unter dem Fahrzeug kontrollieren.
Wenn auf dem Boden Flecken durch Öl oder andere Betriebsflüssigkeiten zu
sehen sind, Fahrzeug von einem Fachbetrieb prüfen lassen. Ausgelaufene
Betriebsflüssigkeiten fachgerecht entsorgen. 
Fahrzeug für Arbeiten im Motorraum vorbereiten Checkliste
Folgende Handlungen immer in der angegebenen Reihenfolge vor allen Ar-
beiten im Motorraum durchführen
⇒  :


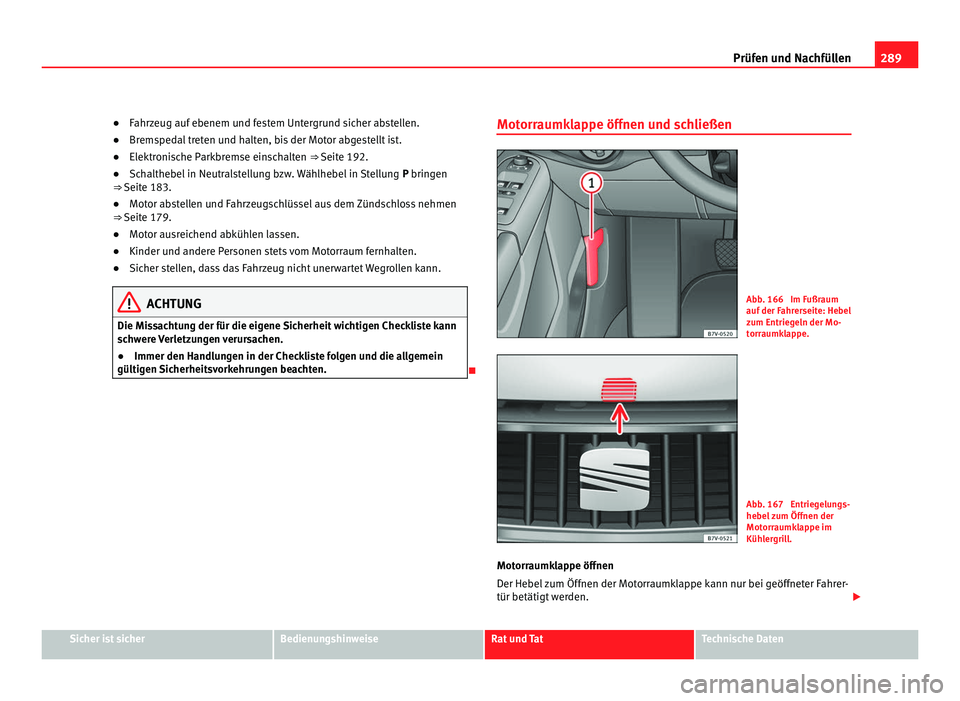

289
Prüfen und Nachfüllen
● Fahrzeug auf ebenem und festem Untergrund sicher abstellen.
● Bremspedal treten und halten, bis der Motor abgestellt ist.
● Elektronische Parkbremse einschalten ⇒ Seite 192.
● Sch
althebel in Neutralstellung bzw. Wählhebel in Stellung P bringen
⇒ Seite 183.
● Mot

or abstellen und Fahrzeugschlüssel aus dem Zündschloss nehmen
⇒ Seite 179.
● Motor au

sreichend abkühlen lassen.
● Kinder und andere Personen stets vom Motorraum fernhalten.
● Sicher stellen, dass das Fahrzeug nicht unerwartet Wegrollen kann. ACHTUNG
Die Missachtung der für die eigene Sicherheit wichtigen Checkliste kann
schwere Verletzungen verursachen.
● Immer den Handlungen in der Checkliste folgen und die allgemein
gültigen Sicherheitsvorkehrungen beachten. 
Motorraumklappe öffnen und schließen Abb. 166 Im Fußraum
auf der Fahrerseite: Hebel
zum Entriegeln der Mo-
torraumklappe.
Abb. 167 Entriegelungs-
hebel zum Öffnen der
Motorraumklappe im
Kühlergrill.
Motorraumklappe öffnen
Der Hebel zum Öffnen der Motorraumklappe kann nur bei geöffneter Fahrer-
tür betätigt werden. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

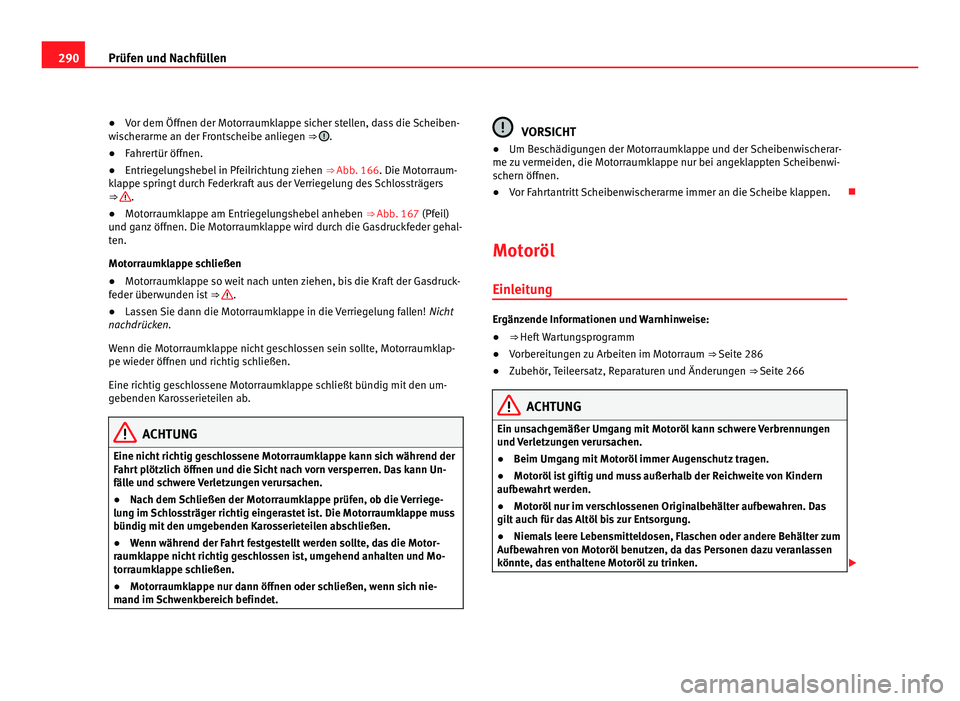

290
Prüfen und Nachfüllen
● Vor dem Öffnen der Motorraumklappe sicher stellen, dass die Scheiben-
wischerarme an der Frontscheibe anliegen ⇒  .
● Fahrertür öffnen.
● Entriegelungshebel in Pfeilrichtung ziehen ⇒ Abb. 166. Die Motorraum-
klappe springt durch Federkraft aus der Verriegelung des Schlossträgers
⇒  .
● Motorraumklappe am Entriegelungshebel anheben ⇒ Abb. 167 (Pfeil)
und ganz öffnen. Die Motorraumklappe wird durch die Gasdruckfeder gehal-
ten.
Motorraumklappe schließen
● Motorraumklappe so weit nach unten ziehen, bis die Kraft der Gasdruck-
feder überwunden ist ⇒  .
● Lassen Sie dann die Motorraumklappe in die Verriegelung fallen! Nicht
nachdrücken.
Wenn die Motorraumklappe nicht geschlossen sein sollte, Motorraumklap-
pe wieder öffnen und richtig schließen.
Eine richtig geschlossene Motorraumklappe schließt bündig mit den um-
gebenden Karosserieteilen ab. ACHTUNG
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt plötzlich öffnen und die Sicht nach vorn versperren. Das kann Un-
fälle und schwere Verletzungen verursachen.
● Nach dem Schließen der Motorraumklappe prüfen, ob die Verriege-
lung im Schlossträger richtig eingerastet ist. Die Motorraumklappe muss
bündig mit den umgebenden Karosserieteilen abschließen.
● Wenn während der Fahrt festgestellt werden sollte, das die Motor-
raumklappe nicht richtig geschlossen ist, umgehend anhalten und Mo-
torraumklappe schließen.
● Motorraumklappe nur dann öffnen oder schließen, wenn sich nie-
mand im Schwenkbereich befindet. VORSICHT
● Um Beschädigungen der Motorraumklappe und der Scheibenwischerar-
me zu vermeiden, die Motorraumklappe nur bei angeklappten Scheibenwi-
schern öffnen.
● Vor Fahrtantritt Scheibenwischerarme immer an die Scheibe klappen. 
Motoröl Einleitung Ergänzende Informationen und Warnhinweise:
●
⇒ Heft Wartungsprogramm
● Vorbereitungen zu Arbeiten im Motorraum ⇒ Seite 286
● Zubehör, Teileersatz, Reparaturen und Änderungen ⇒ Seite 266 ACHTUNG
Ein unsachgemäßer Umgang mit Motoröl kann schwere Verbrennungen
und Verletzungen verursachen.
● Beim Umgang mit Motoröl immer Augenschutz tragen.
● Motoröl ist giftig und muss außerhalb der Reichweite von Kindern
aufbewahrt werden.
● Motoröl nur im verschlossenen Originalbehälter aufbewahren. Das
gilt auch für das Altöl bis zur Entsorgung.
● Niemals leere Lebensmitteldosen, Flaschen oder andere Behälter zum
Aufbewahren von Motoröl benutzen, da das Personen dazu veranlassen
könnte, das enthaltene Motoröl zu trinken. 

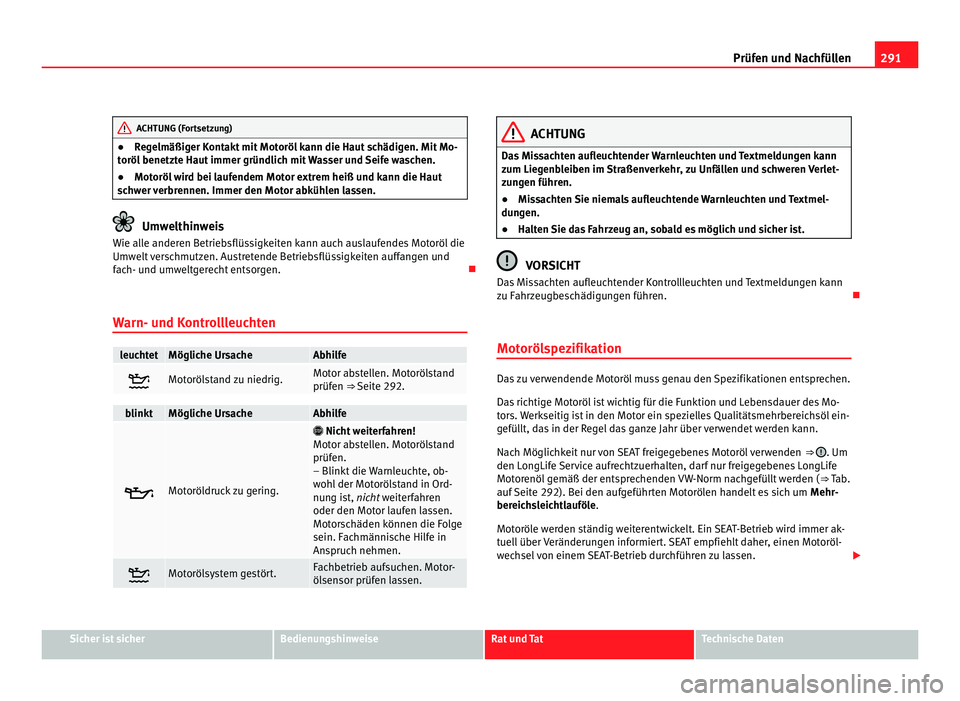

291
Prüfen und Nachfüllen ACHTUNG (Fortsetzung)
● Regelmäßiger Kontakt mit Motoröl kann die Haut schädigen. Mit Mo-
toröl benetzte Haut immer gründlich mit Wasser und Seife waschen.
● Motoröl wird bei laufendem Motor extrem heiß und kann die Haut
schwer verbrennen. Immer den Motor abkühlen lassen. Umwelthinweis
Wie alle anderen Betriebsflüssigkeiten kann auch auslaufendes Motoröl die
Umwelt verschmutzen. Austretende Betriebsflüssigkeiten auffangen und
fach- und umweltgerecht entsorgen. 
Warn- und Kontrollleuchten leuchtet Mögliche Ursache Abhilfe
 Motorölstand zu niedrig. Motor abstellen. Motorölstand
prüfen ⇒ 
Seite 292. blinkt Mögliche Ursache Abhilfe
 Motoröldruck zu gering. 
Nicht weiterfahren!
Mot or ab
stellen. Motorölstand
prüfen.
– Blinkt die Warnleuchte, ob-
wohl der Motorölstand in Ord-
nung ist, nicht weiterfahren oder den Mot

or laufen lassen.
Motorschäden können die Folge
sein. Fachmännische Hilfe in
Anspruch nehmen.  Motorölsystem gestört. Fachbetrieb aufsuchen. Motor-
ölsensor prüfen lassen. ACHTUNG
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
● Missachten Sie niemals aufleuchtende Warnleuchten und Textmel-
dungen.
● Halten Sie das Fahrzeug an, sobald es möglich und sicher ist. VORSICHT
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen. 
Motorölspezifikation Das zu verwendende Motoröl muss genau den Spezifikationen entsprechen.
Das richtige Motoröl ist wichtig für die Funktion und Lebensdauer des Mo-
tors. Werkseitig ist in den Motor ein spezielles Qualitätsmehrbereichsöl ein-
gefüllt, das in der Regel das ganze Jahr über verwendet werden kann.
Nach Möglichkeit nur von SEAT freigegebenes Motoröl verwenden
⇒  . Um
den LongLife Service aufrechtzuerhalten, darf nur freigegebenes LongLife
Motorenöl gemäß der entsprechenden VW-Norm nachgefüllt werden ( ⇒ Tab.
auf Seite 292). Bei den aufgeführten Motorölen handelt es sich um Mehr-
bereichsleichtlauföle.
Motoröle werden ständig weiterentwickelt. Ein SEAT-Betrieb wird immer ak-
tuell über Veränderungen informiert. SEAT empfiehlt daher, einen Motoröl-
wechsel von einem SEAT-Betrieb durchführen zu lassen. Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

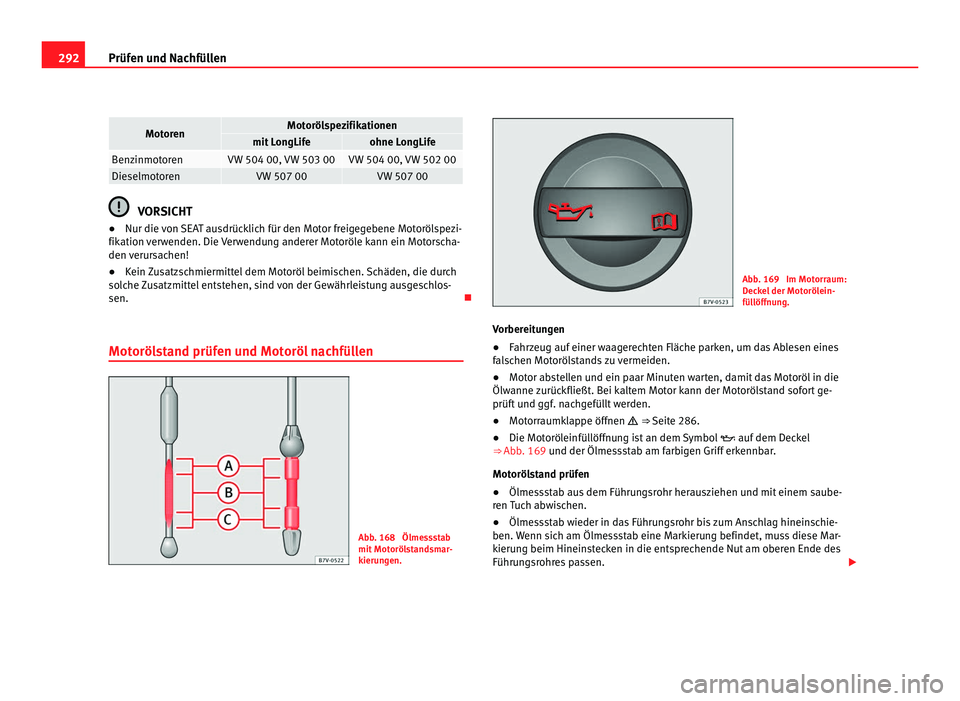

292
Prüfen und Nachfüllen Motoren Motorölspezifikationen
mit LongLife ohne LongLife
Benzinmotoren VW 504 00, VW 503 00 VW 504 00, VW 502 00
Dieselmotoren VW 507 00 VW 507 00
VORSICHT
● Nur die von SEAT ausdrücklich für den Motor freigegebene Motorölspezi-
fikation verwenden. Die Verwendung anderer Motoröle kann ein Motorscha-
den verursachen!
● Kein Zusatzschmiermittel dem Motoröl beimischen. Schäden, die durch
solche Zusatzmittel entstehen, sind von der Gewährleistung ausgeschlos-
sen. 
Motorölstand prüfen und Motoröl nachfüllen Abb. 168 Ölmessstab
mit Motorölstandsmar-
kierungen. Abb. 169 Im Motorraum:
Deckel der Motorölein-
füllöffnung.
Vorbereitungen
● Fahrzeug auf einer waagerechten Fläche parken, um das Ablesen eines
falschen Motorölstands zu vermeiden.
● Motor abstellen und ein paar Minuten warten, damit das Motoröl in die
Ölwanne zurückfließt. Bei kaltem Motor kann der Motorölstand sofort ge-
prüft und ggf. nachgefüllt werden.
● Motorraumklappe öffnen  ⇒ Seite 286.
● Die Motoröleinfüllöffnung ist an dem Symbol  auf dem Deckel
⇒ Abb. 169 und der Ölmessstab am farbigen Griff erkennbar.
Mot oröl
stand prüfen
● Ölmessstab aus dem Führungsrohr herausziehen und mit einem saube-
ren Tuch abwischen.
● Ölmessstab wieder in das Führungsrohr bis zum Anschlag hineinschie-
ben. Wenn sich am Ölmessstab eine Markierung befindet, muss diese Mar-
kierung beim Hineinstecken in die entsprechende Nut am oberen Ende des
Führungsrohres passen. 

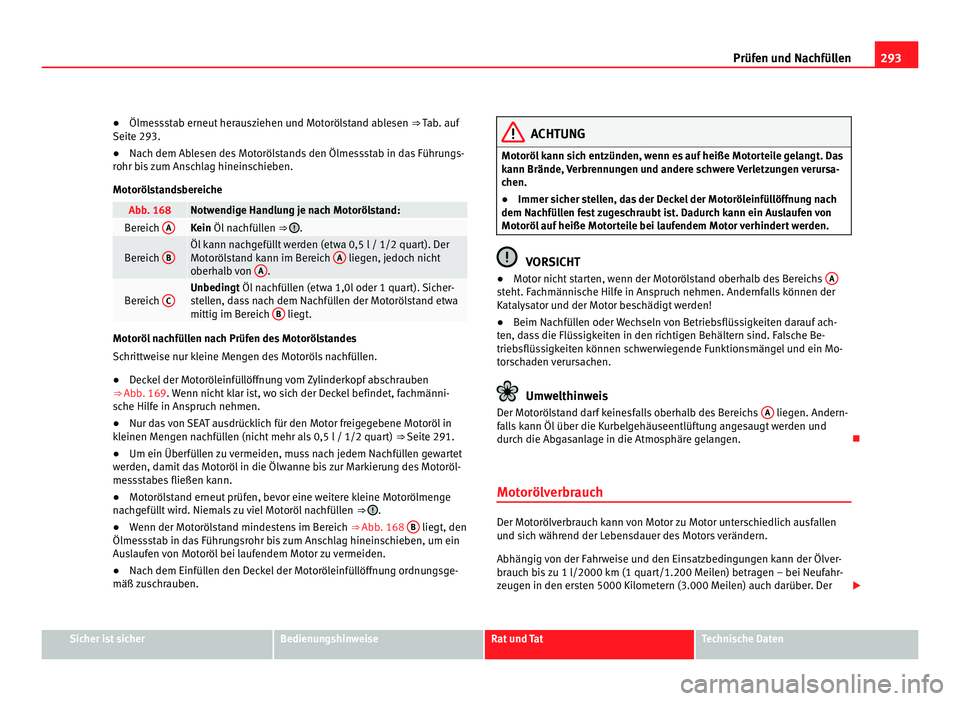

293
Prüfen und Nachfüllen
● Ölmessstab erneut herausziehen und Motorölstand ablesen ⇒ Tab. auf
Seite 293.
● Nach dem Ablesen des Motorölstands den Ölmessstab in das Führungs-
rohr bis zum Anschlag hineinschieben.
Motorölstandsbereiche Abb. 168 Notwendige Handlung je nach Motorölstand:
Bereich
A Kein Öl nachfüllen
⇒  .
Bereich
B Öl kann nachgefüllt werden (etwa 0,5 l / 1/2 quart). Der
Motorölstand kann im Bereich
A liegen, jedoch nicht
oberhalb von A .
Bereich
C Unbedingt Öl nachfüllen (etwa 1,0l oder 1 quart). Sicher-
s
t
ellen, dass nach dem Nachfüllen der Motorölstand etwa
mittig im Bereich B liegt.
Motoröl nachfüllen nach Prüfen des Motorölstandes
Schrittweise nur kleine Mengen des Motoröls nachfüllen.
●
Deckel der Motoröleinfüllöffnung vom Zylinderkopf abschrauben
⇒ Abb. 169. Wenn nicht klar ist, wo sich der Deckel befindet, fachmänni-
s c

he Hilfe in Anspruch nehmen.
● Nur das von SEAT ausdrücklich für den Motor freigegebene Motoröl in
kleinen Mengen nachfüllen (nicht mehr als 0,5 l / 1/2 quart) ⇒ Seite 291.
● Um ein Überfüllen zu vermeiden, muss nach jedem Nachfüllen gewartet
werden, damit das Motoröl in die Ölwanne bis zur Markierung des Motoröl-
messstabes fließen kann.
● Motorölstand erneut prüfen, bevor eine weitere kleine Motorölmenge
nachgefüllt wird. Niemals zu viel Motoröl nachfüllen ⇒  .
● Wenn der Motorölstand mindestens im Bereich ⇒ Abb. 168 B liegt, den
Ölmessstab in das Führungsrohr bis zum Anschlag hineinschieben, um ein
Auslaufen von Motoröl bei laufendem Motor zu vermeiden.
● Nach dem Einfüllen den Deckel der Motoröleinfüllöffnung ordnungsge-
mäß zuschrauben. ACHTUNG
Motoröl kann sich entzünden, wenn es auf heiße Motorteile gelangt. Das
kann Brände, Verbrennungen und andere schwere Verletzungen verursa-
chen.
● Immer sicher stellen, das der Deckel der Motoröleinfüllöffnung nach
dem Nachfüllen fest zugeschraubt ist. Dadurch kann ein Auslaufen von
Motoröl auf heiße Motorteile bei laufendem Motor verhindert werden. VORSICHT
● Motor nicht starten, wenn der Motorölstand oberhalb des Bereichs A steht. Fachmännische Hilfe in Anspruch nehmen. Andernfalls können der
Katalysator und der Motor beschädigt werden!
●
Beim Nachfüllen oder Wechseln von Betriebsflüssigkeiten darauf ach-
ten, dass die Flüssigkeiten in den richtigen Behältern sind. Falsche Be-
triebsflüssigkeiten können schwerwiegende Funktionsmängel und ein Mo-
torschaden verursachen. Umwelthinweis
Der Motorölstand darf keinesfalls oberhalb des Bereichs A liegen. Andern-
falls kann Öl über die Kurbelgehäuseentlüftung angesaugt werden und
durch die Abgasanlage in die Atmosphäre gelangen. 
Motorölverbrauch Der Motorölverbrauch kann von Motor zu Motor unterschiedlich ausfallen
und sich während der Lebensdauer des Motors verändern.
Abhängig von der Fahrweise und den Einsatzbedingungen kann der Ölver-
brauch bis zu 1 l/2000 km (1 quart/1.200 Meilen) betragen – bei Neufahr-
zeugen in den ersten 5000 Kilometern (3.000 Meilen) auch darüber. Der
Sicher ist sicher Bedienungshinweise Rat und Tat Technische Daten

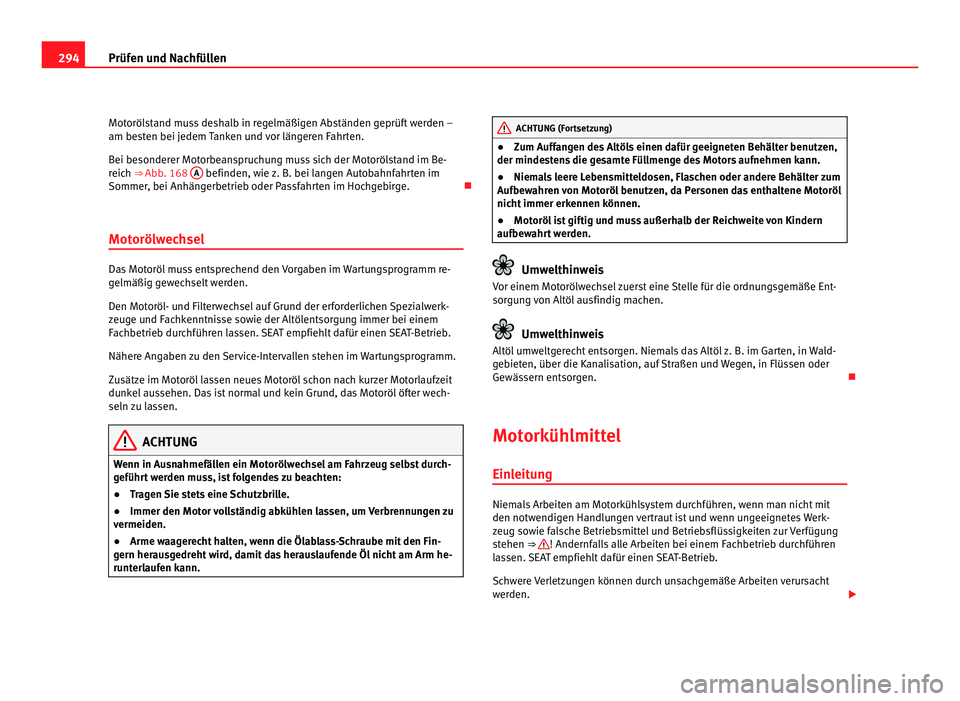

294
Prüfen und Nachfüllen
Motorölstand muss deshalb in regelmäßigen Abständen geprüft werden –
am besten bei jedem Tanken und vor längeren Fahrten.
Bei besonderer Motorbeanspruchung muss sich der Motorölstand im Be-
reich ⇒  Abb. 168 A befinden, wie z. B. bei langen Autobahnfahrten im
Sommer, bei Anhängerbetrieb oder Passfahrten im Hochgebirge. 
Motorölwechsel Das Motoröl muss entsprechend den Vorgaben im Wartungsprogramm re-
gelmäßig gewechselt werden.
Den Motoröl- und Filterwechsel auf Grund der erforderlichen Spezialwerk-
zeuge und Fachkenntnisse sowie der Altölentsorgung immer bei einem
Fachbetrieb durchführen lassen. SEAT empfiehlt dafür einen SEAT-Betrieb.
Nähere Angaben zu den Service-Intervallen stehen im Wartungsprogramm.
Zusätze im Motoröl lassen neues Motoröl schon nach kurzer Motorlaufzeit
dunkel aussehen. Das ist normal und kein Grund, das Motoröl öfter wech-
seln zu lassen.
ACHTUNG
Wenn in Ausnahmefällen ein Motorölwechsel am Fahrzeug selbst durch-
geführt werden muss, ist folgendes zu beachten:
● Tragen Sie stets eine Schutzbrille.
● Immer den Motor vollständig abkühlen lassen, um Verbrennungen zu
vermeiden.
● Arme waagerecht halten, wenn die Ölablass-Schraube mit den Fin-
gern herausgedreht wird, damit das herauslaufende Öl nicht am Arm he-
runterlaufen kann. ACHTUNG (Fortsetzung)
● Zum Auffangen des Altöls einen dafür geeigneten Behälter benutzen,
der mindestens die gesamte Füllmenge des Motors aufnehmen kann.
● Niemals leere Lebensmitteldosen, Flaschen oder andere Behälter zum
Aufbewahren von Motoröl benutzen, da Personen das enthaltene Motoröl
nicht immer erkennen können.
● Motoröl ist giftig und muss außerhalb der Reichweite von Kindern
aufbewahrt werden. Umwelthinweis
Vor einem Motorölwechsel zuerst eine Stelle für die ordnungsgemäße Ent-
sorgung von Altöl ausfindig machen. Umwelthinweis
Altöl umweltgerecht entsorgen. Niemals das Altöl z. B. im Garten, in Wald-
gebieten, über die Kanalisation, auf Straßen und Wegen, in Flüssen oder
Gewässern entsorgen. 
Motorkühlmittel Einleitung Niemals Arbeiten am Motorkühlsystem durchführen, wenn man nicht mit
den notwendigen Handlungen vertraut ist und wenn ungeeignetes Werk-
zeug sowie falsche Betriebsmittel und Betriebsflüssigkeiten zur Verfügung
stehen
⇒  ! Andernfalls alle Arbeiten bei einem Fachbetrieb durchführen
lassen. SEAT empfiehlt dafür einen SEAT-Betrieb.
Schwere Verletzungen können durch unsachgemäße Arbeiten verursacht
werden. 
