2012 Lancia Ypsilon Instrukcja obsługi (in Polish)

❒
"Prędkość średnia A" (jeśli aktywny jest Trip
A lub "B", jeśli aktywny jest Trip B);
❒"Czas podróży A" (jeśli aktywny jest Trip A
lub “B”, jeśli aktywny jest Trip B);
PRZYCISK TRIP
Umieszczony jest na dźwigni prawej rys. 11 i
umożliwia, gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR, wyświetlanie wartości
opisanych powyżej, a także wyzerowanie ich w celu
rozpoczęcia nowej podróży:
❒naciśnięcie krótkie: wyświetlanie różnych wartości;
❒naciśnięcie dłuższe: wyzerowanie (reset) wartości
i rozpoczęcie nowej podróży.Nowa podróż
Rozpoczyna się od wykonania wyzerowania:
❒“ręcznego” ze strony użytkownika, przez naciśnięcie
odnośnego przycisku;
❒“automatycznego“, gdy „przejechana odległość“
osiągnie wartość 99999,9 km lub, gdy "czas
podróży" osiągnie wartość 999,59 (999 godzin i 59
minut);
❒po każdym rozłączeniu i ponownym podłączeniu
akumulatora.
OSTRZEŻENIE Wyzerowanie wykonane w
momencie wyświetlania wartości “Trip A” lub “Trip
B” powoduje reset tylko wartości odnośnych do
wyświetlanej w danym momencie funkcji.
Procedura rozpoczęcia podróży
Gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR, należy wykonać wyzerowanie (reset)
naciskając i przytrzymując wciśnięty przez ponad 2
sekundy przycisk TRIP.
Wyjście z Trip
Wyjście z funkcji TRIP odbywa się automatycznie po
wyświetleniu wszystkich wartości lub przytrzymaniu
dłużej niż 1 sekundę przycisku
.
rys. 11
L0F0079
23POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

SYMBOLIKANa niektórych elementach samochodu lub obok nich
umieszczono tabliczki z kolorowymi znakami, których
symbole zalecają użytkownikowi zachowanie
szczególnej ostrożności, gdy znajduje się w ich
pobliżu. Ponadto pod pokrywą komory silnika
znajduje się zbiorcza tabliczka z opisem tego typu
znaków.
SYSTEM LANCIA CODEJest to system elektronicznej blokady silnika, który
umożliwia zwiększenie ochrony przed usiłowaniem
kradzieży samochodu. Jego aktywacja następuje
automatycznie z chwilą wyjęcia kluczyka z wyłącznika
zapłonu.
Każdy kluczyk wyposażony jest w elektroniczne
urządzenie, którego funkcją jest modulowanie sygnału
przesyłanego w fazie uruchamiania przez antenę
wbudowaną w wyłącznik zapłonu. Sygnał stanowi
„hasło”, zmieniające się zawsze przy każdym
uruchomieniu silnika, za pomocą którego centralka
rozpoznaje kluczyk i umożliwia uruchomienie silnika.
FUNKCJONOWANIE
Przy każdym uruchomienia silnika, po przekręceniu
kluczyka w położenie MAR, centralka systemu
Lancia CODE przesyła do centralki kontroli silnika
kod rozpoznania w celu zdezaktywowania
zablokowanych funkcji. Przesłanie kodu rozpoznania
następuje tylko wtedy, gdy centralka systemu Lancia
CODE rozpozna kod przesyłany z kluczyka.
24
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Po przekręceniu kluczyka w położenie STOP, system
Lancia CODE dezaktywuje funkcje centralki kontroli
silnika. Jeżeli podczas uruchamiania silnika, kod nie
zostanie rozpoznany prawidłowo, w zestawie
wskaźników zaświeci się lampka sygnalizacyjna
.
W takim przypadku należy przekręcić kluczyk w
położenie STOP i następnie w MAR; jeżeli
zablokowanie trwa nadal, należy spróbować
uruchomić silnik innym kluczykiem. Jeżeli i to nie
przyniesie rezultatu, należy zwrócić się do ASO
Lancia.
Zaświecanie się lampki sygnalizacyjnej
podczas
jazdy
W przypadku zaświecenia się lampki sygnalizacyjnej
jest to sygnał, że system przeprowadza
autodiagnostykę (spowodowaną, na przykład,
spadkiem napięcia). Jeśli tego typu niedogodność trwa
nadal, należy zwrócić się do ASO Lancia.
KLUCZYKIKLUCZYK MECHANICZNY
Wkładka metalowa A rys. 12 uruchamia:
❒wyłącznik zapłonu;
❒zamki drzwi;
❒blokowanie/odblokowywanie korka wlewu paliwa
(dla wersji/rynków, gdzie przewidziano).
W przypadku żądania duplikatów kluczyka należy
zwrócić się do ASO Lancia, przynosząc ze sobą
dokument tożsamości i dokumenty poświadczające
posiadanie samochodu.
rys. 12
L0F0077
25POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

KLUCZYK Z PILOTEM
(dla wersji/rynków, gdzie przewidziano)
Wkładka metalowa A kluczyka rys. 13 uruchamia:
❒wyłącznik zapłonu;
❒zamki drzwi;
❒blokowanie/odblokowywanie korka wlewu paliwa
(dla wersji/rynków, gdzie przewidziano).
Nacisnąć przycisk B, aby otworzyć/zamknąć wkładkę
metalową.
Odblokowywanie drzwi i pokrywy bagażnika
Naciśnięcie krótkie przycisku
: odblokowanie
drzwi, pokrywy bagażnika, włączenie czasowe lamp
sufitowych wewnętrznych i podwójne mignięcie
kierunkowskazów (dla wersji/rynków, gdzie
przewidziano).
Odblokowanie drzwi odbywa się automatycznie w
przypadku interwencji systemu blokowania paliwa.Jeżeli podczas blokowania drzwi jedne lub kilka drzwi
lub pokrywa bagażnika nie są prawidłowo zamknięte,
dioda razem z kierunkowskazami miga szybko.
Blokowanie drzwi i pokr ywy bagażnika
Naciśnięcie krótkie przycisku
: zablokowanie drzwi,
pokrywy bagażnika, zgaśnięcie lamp sufitowych
wewnętrznych i pojedyncze mignięcie
kierunkowskazów (dla wersji/rynków, gdzie
przewidziano).
Jeżeli którekolwiek z drzwi są otwarte zablokowanie
nie nastąpi. Sygnalizowane jest to szybkim miganiem
kierunkowskazów (dla wersji/rynków, gdzie
przewidziano). Drzwi blokowane są w sytuacji, kiedy
otwarty jest bagażnik
Przy prędkości przekraczającej 20 km/h, jeśli
ustawiono specyficzną funkcję (tylko w przypadku
wersji z wyświetlaczem wielofunkcyjnym
rekonfigurowalnym), następuje automatyczne
zablokowanie drzwi.
Po zablokowaniu drzwi z zewnątrz samochodu (za
pomocą pilota) dioda umieszczona nad przyciskiem
zaświeca się na kilka sekund, po czym zaczyna
migać (funkcja czuwania).
Po zablokowaniu drzwi z wnętrza samochodu
(naciśnięcie przycisku
), dioda świeci się światłem
stałym.
rys. 13
L0F0075
26
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Otwieranie bagażnika
Nacisnąć przycisk
, aby otworzyć bagażnik z
odległości.
Otwarcie bagażnika sygnalizowane jest przez
podwójne mignięcie kierunkowskazów.
Mocne uderzenia mogą uszkodzić
komponenty elektroniczne znajdujące się w
kluczyku. Dla zapewnienia skuteczności
urządzeń elektronicznych wewnątrz kluczyka, nie
należy wystawiać go na działanie promieni
słonecznych.
ZAMAWIANIE DODATKOWYCH PILOTÓW
System może rozpoznać do 8 pilotów. Jeżeli
konieczne okaże się zamówienie nowego kluczyka z
pilotem, należy zwrócić się do ASO Lancia,
przynosząc ze sobą dokument tożsamości i
dokumenty potwierdzające posiadanie samochodu.
WYMIANA BATERII W KLUCZYKU Z
PILOTEM
Aby wymienić baterię, należy:
❒nacisnąć przycisk A rys. 14 i ustawić wkładkę
metalową B w położeniu otwarcia;
❒obrócić śrubę C na
przy użyciu śrubokręta z
cienką końcówką;❒wysunąć kasetę gniazda bateriiDiwymienić
baterię E, zachowując biegunowość;
❒wsunąć kasetę gniazda baterii D do wnętrza
kluczyka i zablokować obracając śrubę C na
.
Rozładowane baterie są szkodliwe dla
środowiska, dlatego powinny być
gromadzone w odpowiednich pojemnikach,
zgodnie z obowiązującymi przepisami lub można je
dostarczyć do ASO Lancia, która zajmuje się ich
złomowaniem.
URZĄDZENIE SAFE LOCK
(dla wersji/rynków, gdzie przewidziano)
Jest to urządzenie bezpieczeństwa, które blokuje
działanie klamek wewnętrznych samochodu i
przycisku blokowania/odblokowywania drzwi. Zaleca
się włączać to urządzenie za każdym razem, gdy
pozostawia się samochód na parkingu.
rys. 14
L0F0189
27POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Włączanie urządzenia
Urządzenie to włącza się we wszystkich drzwiach po
dwukrotnym szybkim naciśnięciu przycisku
w
kluczyku.
Włączenie urządzenia sygnalizowane jest przez 3
mignięcia kierunkowskazów i mignięcie diody
umieszczonej nad przyciskiem
rys. 15. Urządzenie
nie włącza się, jeżeli którekolwiek z drzwi nie są
prawidłowo zamknięte.
Wyłączanie urządzenia
Urządzenie to wyłącza się automatycznie:
❒po naciśnięciu przycisku
w pilocie;
❒po przekręceniu kluczyka w wyłączniku zapłonu w
położenie MAR.
UWAGA
Po włączeniu urządzenia safe lock nie ma
możliwości otwarcia w jakikolwiek sposób
drzwi z wnętrza samochodu, dlatego przed jego
włączeniem należy upewnić się, czy wszyscy
pasażerowie opuścili samochód.
rys. 15
L0F0081
28
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

WYŁĄCZNIK ZAPŁONUKluczyk można przekręcićw3różnepołożenia rys.
16:
❒STOP: silnik wyłączony, można wyjąć kluczyk,
kierownica zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz, zamek centralny
drzwi, itp.), mogą nadal działać;
❒MAR: położenie gotowości do jazdy. Wszystkie
urządzenia elektryczne mogą działać;
❒AVV: uruchamianie silnika.
Wyłącznik zapłonu wyposażony jest w mechanizm
bezpieczeństwa, który w razie nieuruchomienia
silnika, zmusza kierowcę do ponownego przekręcenia
kluczyka w położenie STOP przed powtórnym
uruchomieniem silnika.
UWAGA
W przypadku naruszenia wyłącznika
zapłonu (np. przy próbie kradzieży), przed
dalszą jazdą należy sprawdzić jego
funkcjonowanie w ASO Lancia.
UWAGA
Opuszczając samochód należy wyjąć
zawsze kluczyk z wyłącznika zapłonu, aby
uniknąć niespodziewanego uruchomienia
urządzeń. Należy pamiętać o zaciągnięciu
hamulca ręcznego. Jeżeli samochód parkujemy na
drodze pod górę, należy włączyć 1
., natomiast
jeżeli samochód parkujemy na drodze z góry,
należy włączyć bieg wsteczny. Nie należy nigdy
pozostawiać dzieci w samochodzie bez nadzoru.
BLOKADA KIEROWNICY
Uruchamianie:gdy wyłącznik zapłonu znajduje się w
położeniu STOP, należy wyciągnąć kluczyk i obrócić
kierownicą do momentu jej zablokowania.
Wyłączanie:w trakcie przekręcania kluczyka w
położenie MAR, należy poruszyć lekko kierownicą.
rys. 16
L0F0102
29POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

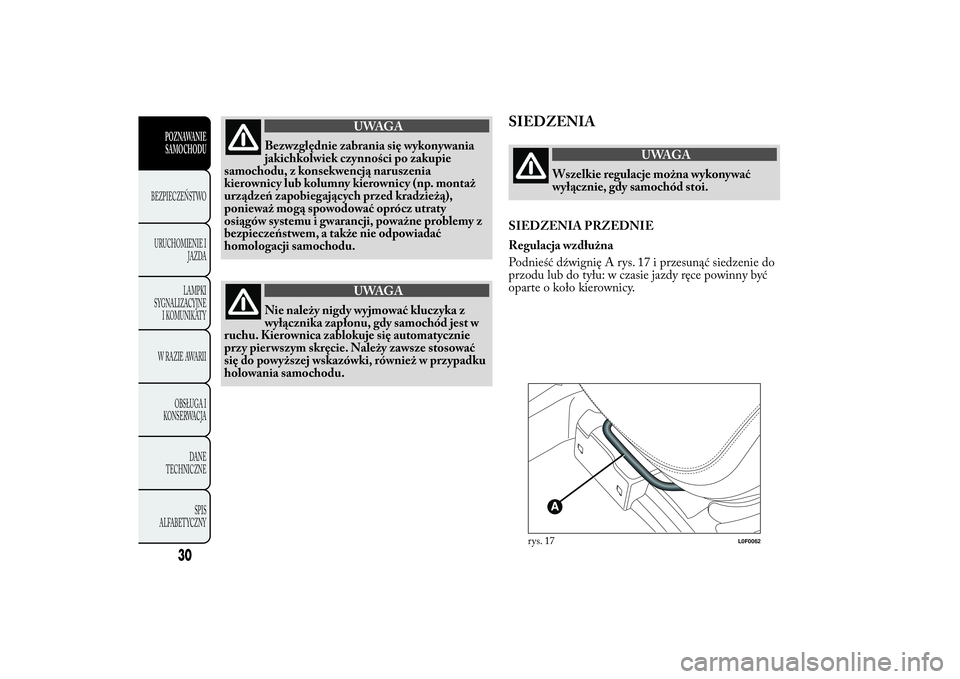

UWAGA
Bezwzględnie zabrania się wykonywania
jakichkolwiek czynności po zakupie
samochodu, z konsekwencją naruszenia
kierownicy lub kolumny kierownicy (np. montaż
urządzeń zapobiegających przed kradzieżą),
ponieważ mogą spowodować oprócz utraty
osiągów systemu i gwarancji, poważne problemy z
bezpieczeństwem, a także nie odpowiadać
homologacji samochodu.
UWAGA
Nie należy nigdy wyjmować kluczyka z
wyłącznika zapłonu, gdy samochód jest w
ruchu. Kierownica zablokuje się automatycznie
przy pier wszym skręcie. Należy zawsze stosować
się do powyższej wskazówki, również w przypadku
holowania samochodu.
SIEDZENIA
UWAGA
Wszelkie regulacje można wykonywać
wyłącznie, gdy samochód stoi.
SIEDZENIA PRZEDNIE
Regulacja wzdłużna
Podnieść dźwignię A rys. 17 i przesunąć siedzenie do
przodu lub do tyłu: w czasie jazdy ręce powinny być
oparte o koło kierownicy.
rys. 17
L0F0062
30
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
