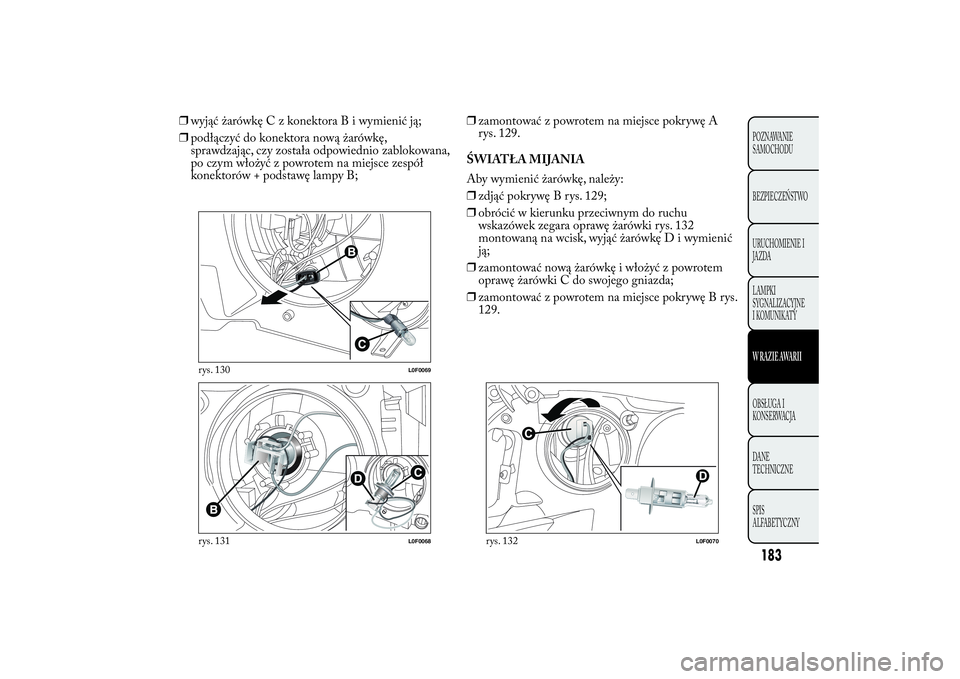

2012 Lancia Ypsilon Instrukcja obsługi (in Polish)

❒wyjąćżarówkęCzkonektoraBiwymienić ją;
❒podłączyć do konektora nową żarówkę,
sprawdzając, czy została odpowiednio zablokowana,
po czym włożyć z powrotem na miejsce zespół
konektorów + podstawę lampy B;❒zamontować z powrotem na miejsce pokrywę A
rys. 129.
ŚWIATŁA MIJANIA
Aby wymienić żarówkę, należy:
❒zdjąć pokrywę B rys. 129;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki rys. 132
montowaną na wcisk, wyjąć żarówkęDiwymienić
ją;
❒zamontować nową żarówkę i włożyć z powrotem
oprawę żarówki C do swojego gniazda;
❒zamontować z powrotem na miejsce pokrywę B rys.
129.
rys. 130
L0F0069
rys. 131
L0F0068
rys. 132
L0F0070
183POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

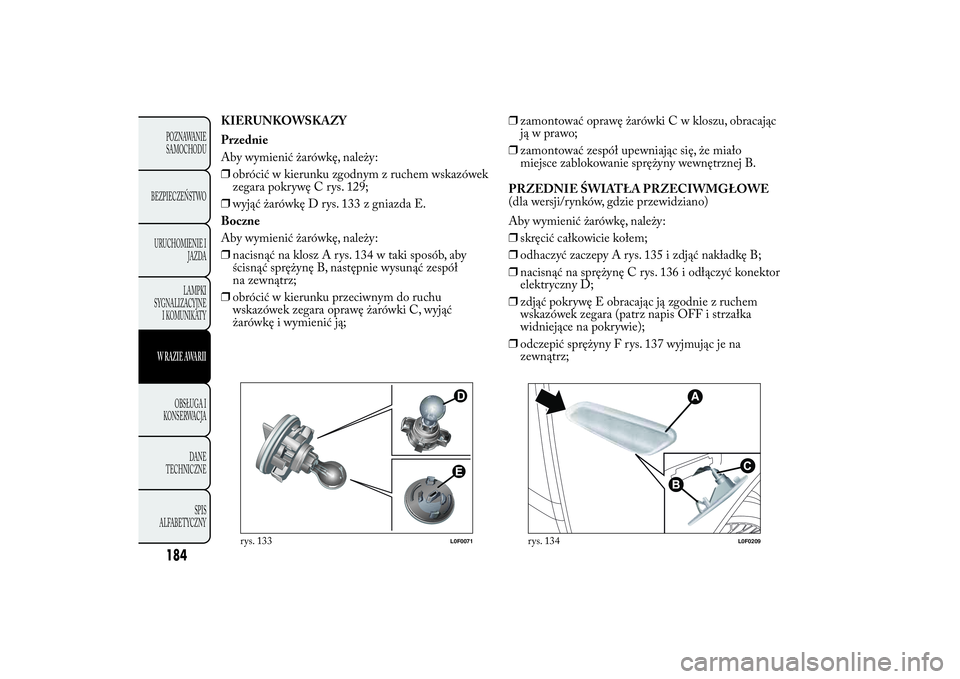

KIERUNKOWSKAZY
Przednie
Aby wymienić żarówkę, należy:
❒obrócić w kierunku zgodnym z ruchem wskazówek
zegara pokrywę C rys. 129;
❒wyjąć żarówkę D rys. 133 z gniazda E.
Boczne
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz A rys. 134 w taki sposób, aby
ścisnąć sprężynę B, następnie wysunąć zespół
na zewnątrz;
❒obrócić w kierunku przeciwnym do ruchu
wskazówek zegara oprawę żarówki C, wyjąć
żarówkę i wymienić ją;❒zamontować oprawę żarówki C w kloszu, obracając
jąwprawo;
❒zamontować zespół upewniając się, że miało
miejsce zablokowanie sprężyny wewnętrznej B.
PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❒skręcić całkowicie kołem;
❒odhaczyć zaczepy A rys. 135 i zdjąć nakładkę B;
❒nacisnąć na sprężynę C rys. 136 i odłączyć konektor
elektryczny D;
❒zdjąć pokrywę E obracając ją zgodnie z ruchem
wskazówek zegara (patrz napis OFF i strzałka
widniejące na pokrywie);
❒odczepić sprężyny F rys. 137 wyjmując je na
zewnątrz;
rys. 133
L0F0071
rys. 134
L0F0209
184POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

❒odłączyć konektor G rys. 138 i wymienić żarówkę
H;
❒zamontować nową żarówkę i wykonać procedurę
odwrotną do opisanej powyżej.ZESPOŁY OPTYCZNE TYLNE
Obejmują żarówki świateł pozycyjnych, świateł stop i
kierunkowskazów. Światła cofania i tylne światła
przeciwmgłowe są natomiast umieszczone w
zderzaku tylnym.
rys. 135
L0F0205
rys. 136
L0F0206
rys. 137
L0F0207
rys. 138
L0F0208
185POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Rozmieszczenie żarówek jest następujące rys. 139:A
Kierunkowskazy
BŚwiatła stop
KIERUNKOWSKAZY/ŚWIATŁA STOP
Aby wymienić żarówki, należy obrócić oprawę
żarówki w kierunkuO(open - otwarta). Po wymianie
żarówki oprawę należy obrócić w kierunkuC(close
- zamknięta).
ŚWIATŁA POZYCYJNE
Są to żarówki typu LED. W celu dokonania wymiany
tego typu żarówek, należy zwrócić się do ASO
Lancia.
3.ŚWIATŁO STOP
Są to żarówki typu LED i umieszczone są na
pokrywie bagażnika. W celu dokonania wymiany tego
typu żarówek, należy zwrócić się do ASO Lancia.
TYLNE ŚWIATŁO PRZECIWMGŁOWE
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki A rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.
rys. 139
L0F0034
186POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
Przed przystąpieniem do wymiany
żarówek należy poczekać do ochłodzenia
się silnika: NIEBEZPIECZEŃSTWO
POPARZEŃ!
ŚWIATŁO COFANIA
Aby wymienić żarówkę, należy:
❒od wewnętrznej strony zderzaka należy obrócić o
1/4 obrotu zespół oprawy żarówki B rys. 140;
❒wyjąc żarówkę i wymienić ją;
❒zamontować nową żarówkę i włożyć z powrotem
zespół oprawy żarówki do swojego gniazda.PODŚWIETLENIE TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒zdjąć obudowę przeźroczystą A rys. 141;
❒obrócić w kierunku zgodnym z ruchem wskazówek
zegara oprawę żarówki B rys. 142, wyjąć żarówkę i
wymienić ją;
❒zamontować z powrotem klosz.
rys. 140
L0F0219
rys. 141
L0F0259
187POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

WYMIANA ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCHJeśli chodzi o typ żarówki i odnośną moc, należy
zapoznać się z sekcją "Wymiana żarówki".
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒zdjąć lampę sufitową A rys. 143 podważając ją w
punktach wskazanych strzałkami;
❒otworzyć pokrywę B rys. 144, wymienić żarówki C
wyjmując je ze styków bocznych. Sprawdzić, czy
nowe żarówki zostały prawidłowo zamocowane
pomiędzy stykami;
❒zamknąć z powrotem pokrywę B rys. 144 i
zamontować lampę A rys. 143 w swoim gnieździe,
upewniając się o jej właściwym zablokowaniu.TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
W celu dokonania wymiany żarówki, należy:
❒podważyć w punkcie wskazanym strzałką i zdjąć
lampę A rys. 145;
rys. 142
L0F0214
rys. 143
L0F0066
rys. 144
L0F0067
188POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYW RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

❒otworzyć pokrywę C rys. 146 i wymienić żarówkę
B, wyjmując ją ze styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.Wersje z dachem otwieranym
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki, należy:
❒podważyć w punkcie wskazanym strzałką i zdjąć
lampę A rys. 147;
❒wymienić żarówkę B rys. 148 wyjmując ją ze
styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.
OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 149
podważając ją w punkcie wskazanym strzałką;
❒otworzyć osłonęBiwymienić żarówkę;
rys. 145
L0F0237
rys. 146
L0F0235
A
rys. 147
L0F0184
189POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATYWRAZIEAWARIIOBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

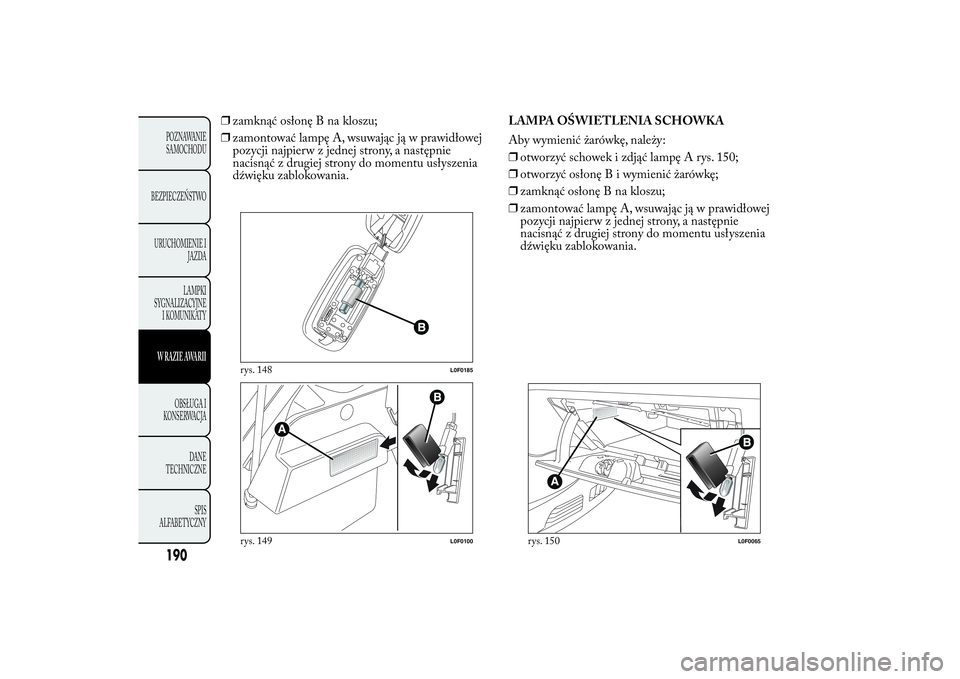

❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia
dźwięku zablokowania.LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek i zdjąć lampę A rys. 150;
❒otworzyć osłonęBiwymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia
dźwięku zablokowania.
rys. 148
L0F0185
rys. 149
L0F0100
rys. 150
L0F0065
