2012 Lancia Flavia Betriebsanleitung (in German)

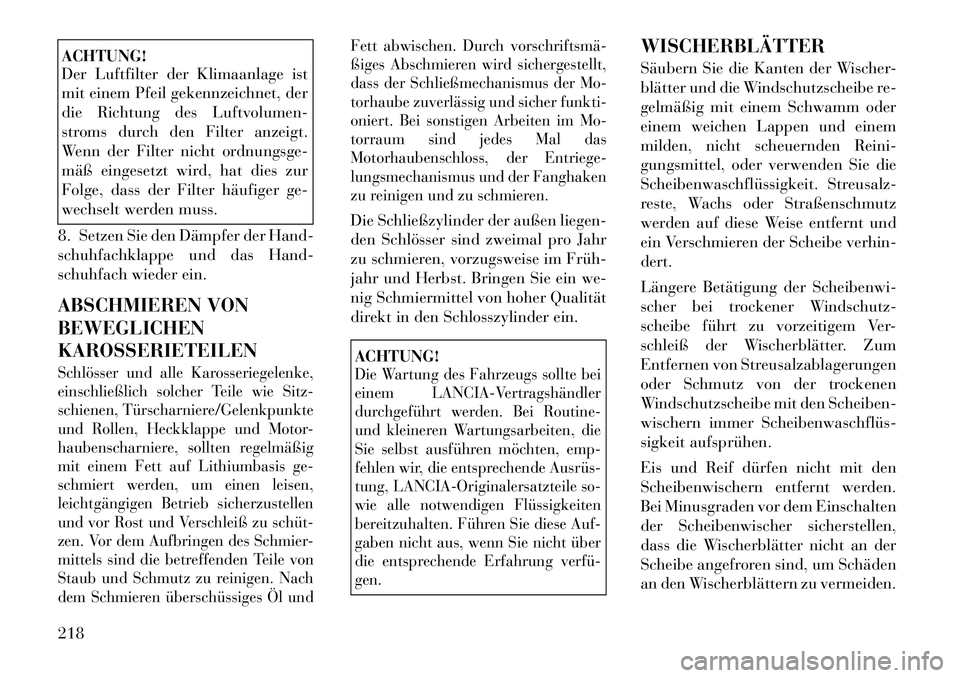

ACHTUNG!
Der Luftfilter der Klimaanlage ist
mit einem Pfeil gekennzeichnet, der
die Richtung des Luftvolumen-
stroms durch den Filter anzeigt.
Wenn der Filter nicht ordnungsge-
mäß eingesetzt wird, hat dies zur
Folge, dass der Filter häufiger ge-
wechselt werden muss.
8. Setzen Sie den Dämpfer der Hand-
schuhfachklappe und das Hand-
schuhfach wieder ein.
ABSCHMIEREN VON
BEWEGLICHEN
KAROSSERIETEILENSchlösser und alle Karosseriegelenke,
einschließlich solcher Teile wie Sitz-
schienen, Türscharniere/Gelenkpunkte
und Rollen, Heckklappe und Motor-
haubenscharniere, sollten regelmäßig
mit einem Fett auf Lithiumbasis ge-
schmiert werden, um einen leisen,
leichtgängigen Betrieb sicherzustellen
und vor Rost und Verschleiß zu schüt­
zen. Vor dem Aufbringen des Schmier-
mittels sind die betreffenden Teile von
Staub und Schmutz zu reinigen. Nach
dem Schmieren überschüssiges Öl und Fett abwischen. Durch vorschriftsmä­
ßiges Abschmieren wird sichergestellt,
dass der Schließmechanismus der Mo-
torhaube zuverlässig und sicher funkti-
oniert. Bei sonstigen Arbeiten im Mo-
torraum sind jedes Mal das
Motorhaubenschloss, der Entriege-
lungsmechanismus und der Fanghaken
zu reinigen und zu schmieren.
Die Schließzylinder der außen liegen-
den Schlösser sind zweimal pro Jahr
zu schmieren, vorzugsweise im Früh­
jahr und Herbst. Bringen Sie ein we-
nig Schmiermittel von hoher Qualität
direkt in den Schlosszylinder ein.ACHTUNG!Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Ausrüs­
tung, LANCIA-Originalersatzteile so-
wie alle notwendigen Flüssigkeiten
bereitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht über
die entsprechende Erfahrung verfü­
gen.
WISCHERBLÄTTER
Säubern Sie die Kanten der Wischer-
blätter und die Windschutzscheibe re-
gelmäßig mit einem Schwamm oder
einem weichen Lappen und einem
milden, nicht scheuernden Reini-
gungsmittel, oder verwenden Sie die
Scheibenwaschflüssigkeit. Streusalz-
reste, Wachs oder Straßenschmutz
werden auf diese Weise entfernt und
ein Verschmieren der Scheibe verhin-
dert.
Längere Betätigung der Scheibenwi-
scher bei trockener Windschutz-
scheibe führt zu vorzeitigem Ver-
schleiß der Wischerblätter. Zum
Entfernen von Streusalzablagerungen
oder Schmutz von der trockenen
Windschutzscheibe mit den Scheiben-
wischern immer Scheibenwaschflüs­
sigkeit aufsprühen.
Eis und Reif dürfen nicht mit den
Scheibenwischern entfernt werden.
Bei Minusgraden vor dem Einschalten
der Scheibenwischer sicherstellen,
dass die Wischerblätter nicht an der
Scheibe angefroren sind, um Schäden
an den Wischerblättern zu vermeiden.
218

HINWEIS:
Die Lebensdauer der Wischblätter
ist von der geografischen Lage und
der Häufigkeit der Benutzung ab-
hängig. Eine Verschlechterung der
Wischerblätter kann sich in Klap-
pern, Markierungen, Wasserlinien
oder nassen Flecken äußern. Beim
Vorliegen eines dieser Zustände
die Wischblätter reinigen oder bei
Bedarf ersetzen.
NACHFÜLLEN DER SCHEI-
BENWASCHFLÜSSIGKEIT
Die Waschanlage der Windschutz-
scheibe und der Heckscheibe werden
aus demselben Vorratsbehälter ge-
speist. Der Vorratsbehälter befindet
sich im Motorraum. Den Füllstand im
Vorratsbehälter regelmäßig prüfen.
Füllen Sie den Vorratsbehälter mit
Scheibenreinigungsflüssigkeit (nicht
mit Kühlerfrostschutzmittel!) auf
und betätigen Sie die Anlage einige
Sekunden lang, um das restliche Was-
ser auszuspülen.Beim Auffüllen des Vorratsbehälters
einen Lappen oder ein Tuch mit etwas
Scheibenwaschflüssigkeit anfeuchten
und damit die Wischerblätter reini-
gen. Dadurch wird die Reinigungswir-
kung der Wischerblätter erhöht.
Um ein Einfrieren der Scheiben-
waschanlage bei kalter Witterung zu
verhindern, ist eine Lösung oder Mi-
schung zu wählen, die dem Tempera-
turbereich Ihrer Umgebung ent-
spricht oder ihn übertrifft. Das
entsprechende Mischungsverhältnis
ist auf den meisten Scheibenfrost-
schutzmittelbehältern aufgedruckt.
WARNHINWEISE!
Handelsübliche Reinigungszusätze
für das Scheibenwaschwasser sind
brennbar. Sie können sich entzün­
den und Brandverletzungen verur-
sachen. Deshalb ist beim Nachfüllen
von Reinigungsflüssigkeit und beim
Arbeiten in der Umgebung des
Scheibenwaschbehälters entspre-
chende Vorsicht geboten.
ACHTUNG!
Die Wartung des Fahrzeugs sollte
bei einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Aus-
rüstung, LANCIA-Originalersatz-
teile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Füh­
ren Sie diese Aufgaben nicht aus,
wenn Sie nicht über die entspre-
chende Erfahrung verfügen.
AUSPUFFANLAGE
Die Auspuffanlage muss stets in ein-
wandfreiem Zustand sein, damit kein
Kohlenmonoxid in den Fahrzeugin-
nenraum eindringen kann.Wenn Sie ungewöhnliche Auspuffge-
räusche wahrnehmen, sich Abgasge-
ruch im Innenraum bemerkbar macht
oder wenn der Unterboden oder Heck-
bereich des Fahrzeugs beschädigt ist,
sind die gesamte Auspuffanlage und die
angrenzenden Karosseriebereiche
durch autorisiertes Personal auf gebro-
chene, beschädigte, undichte oder
falsch montierte Teile zu überprüfen.
219

Durch offene Schweißnähte und gelo-
ckerte Anschlüsse können Abgase in
den Fahrzeuginnenraum eindringen.
Darüber hinaus ist der Zustand der
Auspuffanlage jedes Mal zu prüfen,
wenn das Fahrzeug zum Ölwechsel oder
Schmierdienst angehoben wird. Schad-
hafte Teile sind auszutauschen.WARNHINWEISE!
Motorabgase können zu Verletzun-
gen oder zum Tod führen. Sie ent-
halten Kohlenmonoxid (CO), ein
farb- und geruchloses Gas. Das Ein-
atmen von Kohlenmonoxid verur-
sacht Bewusstlosigkeit und kann
schließlich zu einer Vergiftung füh­
ren. Um das Einatmen von Kohlen-
monoxid zu vermeiden, finden Sie
weitere Informationen unter
„Sicherheitstipps/Auspuffabgase“
in „Vor dem Start“.
ACHTUNG!
 Der Katalysator erfordert die aus-schließliche Verwendung von
bleifreiem Kraftstoff. Die Verwen-
dung von verbleitem Kraftstoff
verhindert die Funktion des Kata-
lysators als Abgasreinigung und
kann die Motorleistung erheblich
einschränken bzw. zu schweren
Motorschäden führen.
Bei nicht einwandfreiem Betriebs-
zustand Ihres Fahrzeugs kann es zu
Schäden am Katalysator kommen.
Wenn Störungen am Motor wie z. B.
Fehlzündungen oder ein spürbarer
Leistungsverlust auftreten, ist um-
gehend eine Vertragswerkstatt auf-
zusuchen. Sollten Sie dies trotz ei-
ner offenkundig vorliegenden
schweren Störung versäumen,
kann es zu einer Überhitzung des
Katalysators kommen, die Schäden
am Katalysator und am Fahrzeug
verursachen kann.
Unter normalen Betriebsbedingungen
sind keine Wartungsmaßnahmen am
Katalysator erforderlich. Es ist jedoch
auf eine korrekte Einstellung des Mo- tors zu achten, um eine einwandfreie
Funktion des Katalysators zu gewähr-
leisten und mögliche Katalysator-
schäden zu verhindern.
HINWEIS:
Absichtliche, nicht fachgerechte
Eingriffe in die Abgasreinigungs-
anlage können rechtliche Konse-
quenzen nach sich ziehen.
Tritt beim Betrieb eines nicht ein-
wandfrei funktionierenden Motors
Brandgeruch auf, deutet dies auf eine
schwere, außergewöhnliche Überhit­
zung des Katalysators hin. Halten Sie
in diesem Fall das Fahrzeug an, schal-
ten Sie den Motor ab, und lassen Sie
ihn abkühlen. Lassen Sie anschlie-
ßend sofort alle erforderlichen War-
tungsmaßnahmen einschließlich ei-
ner korrekten Einstellung des Motors
nach Herstellervorschrift durchfüh­
ren.
Um die Möglichkeit von Katalysator-
schäden zu minimieren:
 Schalten Sie bei eingelegtem Gang
und rollendem Fahrzeug keines-
falls den Motor oder die Zündung
ab.
220

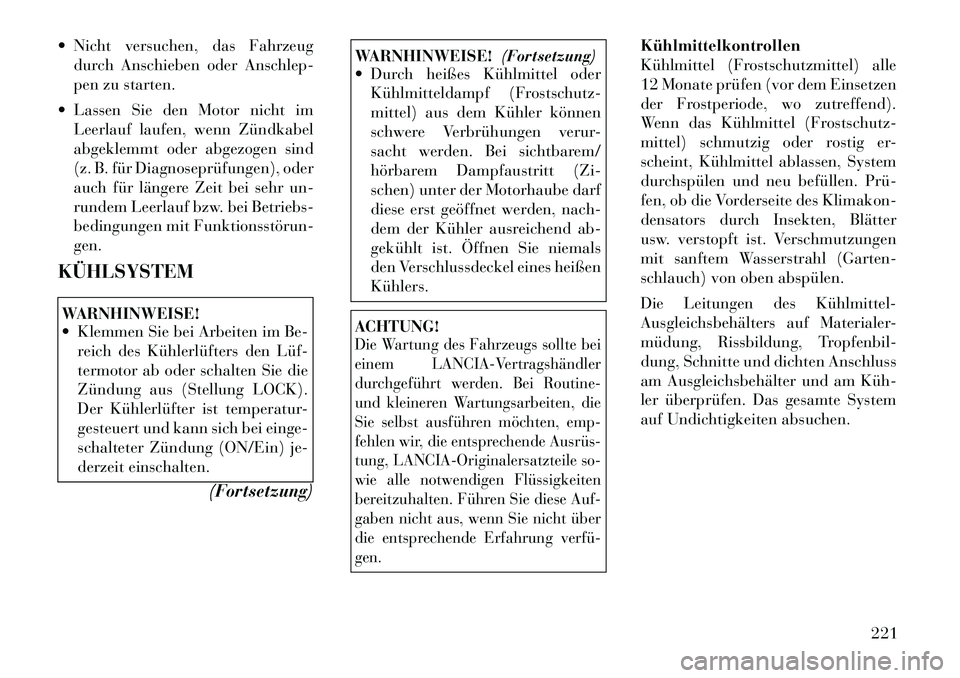

 Nicht versuchen, das Fahrzeugdurch Anschieben oder Anschlep-
pen zu starten.
 Lassen Sie den Motor nicht im Leerlauf laufen, wenn Zündkabel
abgeklemmt oder abgezogen sind
(z. B. für Diagnoseprüfungen), oder
auch für längere Zeit bei sehr un-
rundem Leerlauf bzw. bei Betriebs-
bedingungen mit Funktionsstörun­
gen.
KÜHLSYSTEMWARNHINWEISE!
 Klemmen Sie bei Arbeiten im Be- reich des Kühlerlüfters den Lüf­
termotor ab oder schalten Sie die
Zündung aus (Stellung LOCK).
Der Kühlerlüfter ist temperatur-
gesteuert und kann sich bei einge-
schalteter Zündung (ON/Ein) je-
derzeit einschalten.
(Fortsetzung)
WARNHINWEISE! (Fortsetzung)
 Durch heißes Kühlmittel oder
Kühlmitteldampf (Frostschutz-
mittel) aus dem Kühler können
schwere Verbrühungen verur-
sacht werden. Bei sichtbarem/
hörbarem Dampfaustritt (Zi-
schen) unter der Motorhaube darf
diese erst geöffnet werden, nach-
dem der Kühler ausreichend ab-
gekühlt ist. Öffnen Sie niemals
den Verschlussdeckel eines heißen
Kühlers.ACHTUNG!Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Ausrüs­
tung, LANCIA-Originalersatzteile so-
wie alle notwendigen Flüssigkeiten
bereitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht über
die entsprechende Erfahrung verfü­
gen.
Kühlmittelkontrollen
Kühlmittel (Frostschutzmittel) alle
12 Monate prüfen (vor dem Einsetzen
der Frostperiode, wo zutreffend).
Wenn das Kühlmittel (Frostschutz-
mittel) schmutzig oder rostig er-
scheint, Kühlmittel ablassen, System
durchspülen und neu befüllen. Prü­
fen, ob die Vorderseite des Klimakon-
densators durch Insekten, Blätter
usw. verstopft ist. Verschmutzungen
mit sanftem Wasserstrahl (Garten-
schlauch) von oben abspülen.
Die Leitungen des Kühlmittel­
Ausgleichsbehälters auf Materialer-
müdung, Rissbildung, Tropfenbil-
dung, Schnitte und dichten Anschluss
am Ausgleichsbehälter und am Küh­
ler überprüfen. Das gesamte System
auf Undichtigkeiten absuchen.
221

Kühlsystem – Entleeren,
durchspülen und neu befüllen
Wenn das abgelassene Kühlmittel
(Frostschutzmittel) schmutzig ist und
eine größere Menge Ablagerungen
enthält, ist das Kühlsystem mit einem
wirksamen Kühlerreinigungsmittel
zu spülen. Anschließend das Kühlsys­
tem gründlich durchspülen, um alle
Ablagerungen und Chemikalien zu
entfernen. Entsorgen Sie das alte
Kühlmittel (Frostschutzmittel) ord-
nungsgemäß.
Siehe die korrekten Wartungsinter-
valle in „Wartungspläne“.
Auswahl des KühlmittelsVerwenden Sie das vom Hersteller
empfohlene Kühlmittel oder ein quali-
tativ gleichwertiges Produkt. Weitere
Informationen hierzu finden Sie unter
„Betriebsflüssigkeiten, Schmiermittel
und Original-Ersatzteile“ in „Wartung
des Fahrzeugs“.
ACHTUNG!
 Durch Mischen von Kühlmitteln(Frostschutzmittel), die keine
HOAT­Kühlmittel (Frostschutz-
mittel) sind, kann der Motor be-
schädigt werden und der Korrosi-
onsschutz reduziert sein. Wird in
einem Notfall Nicht-HOAT-
Kühlmittel (Frostschutzmittel) in
das Kühlsystem gegeben, sollte es
baldmöglichst durch das angege-
bene Kühlmittel (Frostschutzmit-
tel) ersetzt werden.
 Verwenden Sie keinesfalls aus-
schließlich klares Wasser oder
Kühlmittelprodukte (Frost-
schutzmittel) auf Alkoholbasis.
Verwenden Sie keine zusätzlichen
Rostinhibitoren oder Anti-Rost-
Mittel, da diese eventuell nicht
mit dem Motorkühlmittel (Frost-
schutzmittel) kompatibel sind
und den Kühler zusetzen können.
(Fortsetzung)
ACHTUNG!(Fortsetzung)
 Dieses Fahrzeug ist nicht für
Kühlmittel (Frostschutzmittel)
auf Propylen-Glykol-Basis ausge-
legt. Die Verwendung von Kühl­
mittel (Frostschutzmittel) auf
Propylen-Glykol-Basis wird nicht
empfohlen.
Nachfüllen von Kühlmittel
Das Fahrzeug verfügt über ein ver-
bessertes Motorkühlmittel (Frost-
schutzmittel), sodass sich längere
Wartungsintervalle ergeben. Dieses
Motorkühlmittel (Frostschutzmittel)
muss erst nach bis zu 5 Jahren oder
168.000 km ausgetauscht werden.
Um zu verhindern, dass dieser längere
Wartungszeitraum verkürzt wird,
muss während der gesamten Lebens-
dauer des Fahrzeugs stets das gleiche
Kühlmittel (Frostschutzmittel) ver-
wendet werden.
222

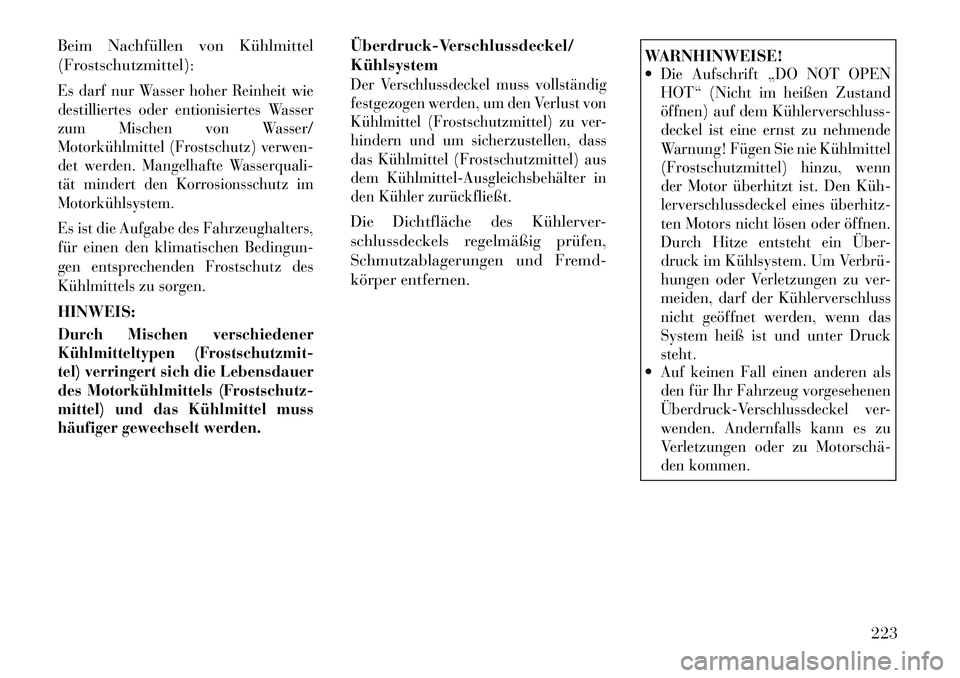

Beim Nachfüllen von Kühlmittel
(Frostschutzmittel):Es darf nur Wasser hoher Reinheit wie
destilliertes oder entionisiertes Wasser
zum Mischen von Wasser/
Motorkühlmittel (Frostschutz) verwen-
det werden. Mangelhafte Wasserquali-
tät mindert den Korrosionsschutz im
Motorkühlsystem.Es ist die Aufgabe des Fahrzeughalters,
für einen den klimatischen Bedingun-
gen entsprechenden Frostschutz des
Kühlmittels zu sorgen.HINWEIS:Durch Mischen verschiedener
Kühlmitteltypen (Frostschutzmit-
tel) verringert sich die Lebensdauer
des Motorkühlmittels (Frostschutz-
mittel) und das Kühlmittel muss
häufiger gewechselt werden.
Überdruck­Verschlussdeckel/
KühlsystemDer Verschlussdeckel muss vollständig
festgezogen werden, um den Verlust von
Kühlmittel (Frostschutzmittel) zu ver-
hindern und um sicherzustellen, dass
das Kühlmittel (Frostschutzmittel) aus
dem Kühlmittel­Ausgleichsbehälter in
den Kühler zurückfließt.Die Dichtfläche des Kühlerver-
schlussdeckels regelmäßig prüfen,
Schmutzablagerungen und Fremd-
körper entfernen.
WARNHINWEISE!
Die Aufschrift „DO NOT OPEN
HOT“ (Nicht im heißen Zustand
öffnen) auf dem Kühlerverschluss­
deckel ist eine ernst zu nehmende
Warnung! Fügen Sie nie Kühlmittel
(Frostschutzmittel) hinzu, wenn
der Motor überhitzt ist. Den Küh­
lerverschlussdeckel eines überhitz­
ten Motors nicht lösen oder öffnen.
Durch Hitze entsteht ein Über-
druck im Kühlsystem. Um Verbrü­
hungen oder Verletzungen zu ver-
meiden, darf der Kühlerverschluss
nicht geöffnet werden, wenn das
System heiß ist und unter Druck
steht.Auf keinen Fall einen anderen als
den für Ihr Fahrzeug vorgesehenen
Überdruck-Verschlussdeckel ver-
wenden. Andernfalls kann es zu
Verletzungen oder zu Motorschä­
den kommen.
223

Entsorgung von gebrauchtem
Kühlmittel
Verbrauchtes Kühlmittel (Frost-
schutzmittel) auf Ethylenglykol-Basis
muss umweltgerecht entsorgt werden.
Erkundigen Sie sich bei Ihrer Ge-
meindeverwaltung über bestehende
Entsorgungsvorschriften. Um zu ver-
hindern, dass Kinder oder Tiere Kühl­
mittel zu sich nehmen, bewahren Sie
Kühlmittel (Frostschutzmittel) auf
Ethylenglykol-Basis nicht in offenen
Behältern auf, und lassen Sie keine
Pfützen davon auf dem Boden stehen.
Bei Aufnahme durch ein Kind oder
Haustier sofort einen Notarzt rufen.
Verschüttetes Kühlmittel auf dem Bo-
den sofort aufwischen.
Kühlmittelstand
Vierzylindermotoren –Am
Kühlmittel­Ausgleichsbehälter lässt
sich durch eine schnelle Sichtprüfung
feststellen, ob der Kühlmittelstand
(Frostschutzmittel) ausreichend ist.
Mit dem Motor im Leerlauf und bei
normaler Betriebstemperatur muss
der Kühlmittelstand (Frostschutzmit- tel) im Ausgleichsbehälter zwischen
den Markierungen „ADD“ und
„FULL“ liegen.
Der Kühler ist normalerweise stets
voll. Der Kühlerdeckel braucht des-
halb nur abgenommen zu werden, um
den Gefrierpunkt des Kühlmittels
(Frostschutzmittels) zu prüfen oder
um Kühlmittel zu wechseln. Das Ser-
vicepersonal darauf hinweisen. So-
lange die Betriebstemperatur des Mo-
tors zufrieden stellend ist, braucht der
Kühlmittel­Ausgleichsbehälter nur
einmal pro Monat geprüft zu werden.
Wenn zusätzliches Kühlmittel (Frost-
schutzmittel) benötigt wird, damit
der richtige Kühlmittelstand erreicht
wird, sollte es in den Kühlmittel­
Ausgleichsbehälter nachgefüllt wer-
den. Nicht zu viel Flüssigkeit einfül­
len.
Merkpunkte
HINWEIS:
Es ist möglich, dass nach einigen
Kilometern Fahrt beim Anhalten
Dampf sichtbar wird, der vorn aus
dem Motorraum aufsteigt. Norma-
lerweise handelt es sich hierbeium Feuchtigkeit, die sich bei Re-
gen, Schneefall oder bei hoher
Luftfeuchtigkeit auf dem Kühler
niedergeschlagen hat und ver-
dampft, wenn sich der Thermostat
öffnet und heißes Kühlmittel
(Frostschutzmittel) in den Kühler
strömt.
Wenn eine Kontrolle des Motorraums
zeigt, dass weder Kühler noch Schläu­
che undicht sind, können Sie unbe-
sorgt weiterfahren. Die Dampfbil-
dung hört nach kurzer Zeit auf.
 Den Ausgleichsbehälter nicht über-
mäßig auffüllen.
 Den Gefrierpunkt von Kühlmittel (Frostschutzmittel) im Kühler und
im Ausgleichsbehälter prüfen.
Wenn Kühlmittel (Frostschutzmit-
tel) nachgefüllt werden muss, ist
auch der Inhalt des Ausgleichsbe-
hälters vor Frost zu schützen.
 Wenn häufig Kühlmittel (Frost- schutzmittel) nachgefüllt werden
muss oder wenn der Kühlmittel­
stand im Ausgleichsbehälter beim
Abkühlen des Motors nicht absinkt,
ist das Kühlsystem mittels Druck-
224

test zu prüfen, um eventuelle Un-
dichtigkeiten festzustellen.
 Auf eine Kühlmittelkonzentration (Frostschutzmittel) von 50 % Mo-
torkühlmittel (Minimum) und des-
tilliertem Wasser für ausreichenden
Korrosionsschutz des Motors ach-
ten, da dieser Aluminiumkompo-
nenten enthält.
 Sicherstellen, dass der Überlauf­ schlauch von Kühler und Kühlmit­
telausgleichsbehälter weder ge-
knickt noch verstopft ist.
 Die Vorderseite des Kühlers sauber halten. Wenn das Fahrzeug mit ei-
ner Klimaanlage ausgestattet ist,
die Vorderseite des Kondensators
sauber halten.
Ein Wechsel des Kühlerthermostats
für Sommer- oder Winterbetrieb ist
nicht erforderlich. Beim Austausch
des Thermostats ist unbedingt da-
rauf zu achten, dass NUR das kor-
rekte Original-Ersatzteil eingebaut
wird. Andere Produkte führen even-
tuell zu unbefriedigender Kühlmit­
telleistung, hohem Kraftstoffver-
brauch sowie zu höheren
Abgasemissionen.
BREMSANLAGE
Damit die Bremsen in jeder Situation
zuverlässig funktionieren, sind die
Bauteile der Bremsanlage regelmäßig
zu überprüfen. Siehe die korrekten
Wartungsintervalle in „Wartungs-
pläne“.WARNHINWEISE!
Ein Abstützen auf den Bremsen
kann zu Bremsversagen und eventu-
ell einem Unfall führen. Wird der
Fuß während der Fahrt auf dem
Bremspedal abgestützt, kann dies
zur Überhitzung der Bremsen, zu er-
höhtem Bremsbelagverschleiß und
zu möglichen Schäden an der
Bremsanlage führen. Im Notfall
steht dann nicht die volle Bremsleis-
tung zur Verfügung.
ACHTUNG!Die Wartung des Fahrzeugs sollte bei
einem LANCIA-Vertragshändler
durchgeführt werden. Bei Routine-
und kleineren Wartungsarbeiten, die
Sie selbst ausführen möchten, emp-
fehlen wir, die entsprechende Ausrüs­
tung, LANCIA-Originalersatzteile so-
wie alle notwendigen Flüssigkeiten
bereitzuhalten. Führen Sie diese Auf-
gaben nicht aus, wenn Sie nicht über
die entsprechende Erfahrung verfü­
gen.Hauptbremszylinder – Prüfung
des Bremsflüssigkeitsstands
Den Füllstand im Hauptbremszylin-
der sofort prüfen, wenn die Brems-
warnleuchte eine Störung in der An-
lage anzeigt.
Bei Wartungsarbeiten im Motorraum
den Füllstand im Hauptbremszylin-
der prüfen.
Vor dem Öffnen den Verschluss-
deckel, dessen Umgebung und die
Oberseite des Hauptbremszylinders
gründlich reinigen. Falls notwendig,
Bremsflüssigkeit bis zur Markierung
am Ausgleichsbehälter nachfüllen.
225
