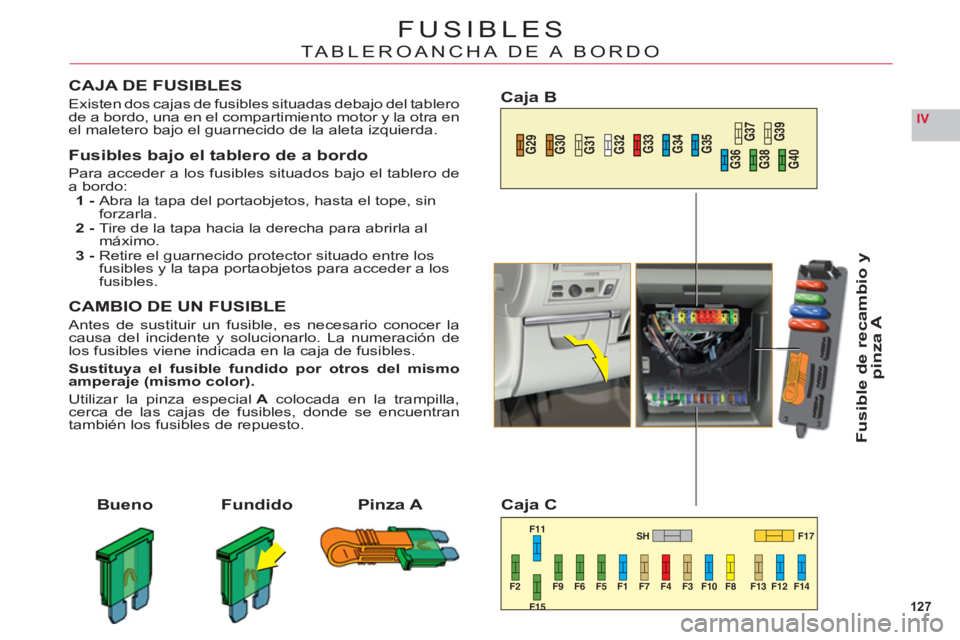

FUSIBLES
TABLEROANCHA DE A BORDO
CAJA DE FUSIBLES
Existen dos cajas de fusibles situadas debajo del tablero de a bordo, una en el compartimiento motor y la otra en el maletero bajo el guarnecido de la aleta izquierda.
Fusibles bajo el tablero de a bordo
Para acceder a los fusibles situados bajo el tablero de a bordo:1 -Abra la tapa del portaobjetos, hasta el tope, sin
forzarla.2 -Tire de la tapa hacia la derecha para abrirla al
máximo.
3 -Retire el guarnecido protector situado entre los
fusibles y la tapa portaobjetos para acceder a los
fusibles.
CAMBIO DE UN FUSIBLE
Antes de sustituir un fusible, es necesario conocer la causa del incidente y solucionarlo. La numeración de los fusibles viene indicada en la caja de fusibles.
Sustituya el fusible fundido por otros del mismo
amperaje (mismo color).
Utilizar la pinza especial Acolocada en la trampilla, cerca de las cajas de fusibles, donde se encuentran
también los fusibles de repuesto.
BuenoFundido
Fusible de recambio
y
pinza
A
Pinza ACa
ja B
Ca
ja C

128
IV
CUADROS DE FUSIBLES
ReferenciaAmperajeFunciones
G 29 5 A Detección de subinfl ado de los neumáticos – Cargador 6 CD

G 30 5 A Toma de diagnóstico

G 31 5 A Telemática según destino

G 32 25 A Amplifi cador

G 33 10 A Sistema hidráulico suspensión

G 34 15 A Caja de velocidades automática

G 35 15 A Asiento calefactado del acompañante

G 36 15 A Asiento calefactado del conductor

G 37
––

G 38 30 A Asiento eléctrico conductor

G 39 ––

G 40 30 A Asiento eléctrico del acompañante
FUSIBLES BAJO EL TABLERO DE A BORDO (CAJA B)

129
IV
CUADROS DE FUSIBLES
ReferenciaAmperajeFunciones
F1––
F2––
F 35 A Airbags
F 410 A Sistema de frenos – Capó activo – Limitador/Regulador de velocidad – Retrovisor electrócromo – Toma de diagnóstico –Motor inclinación pantalla multufunciónp
F 530 A Elevalunas delanteros – Techo corredizo
F 630 A Elevalunas traseros
F 75 A Luz de parasol – Luz de guantera – Luces de techo – Encendedor
F 820 A Mandos en el volante – Pantalla – Apertura de las lunas (Micro bajada) – Alarma – Autorradio
F 930 A Encendedor delantero
F 10 15 A Caja de servicio maletero – Caja de servicio remolque
F 1115 A Antirrobo
F1215 A Testigo de bloqueo conductor y acompañante – Apertura de las lunas (Micro bajada) – Asientos eléctricos – Ayuda al estacionamiento – Sistema audio JBLgy

F 13 5 A Capó activo – Sensor de lluvia y de luminosidad – Limpiaparabrisas – Alimentación BSM

F 14 15 A AFIL – Aire acondicionado – Cuadro de a bordo – Pantalla virtual – Airbags – Bluetooth® (Kit manos libres) – ®Relé BHI

F 15 30 A Bloqueo eléctrico – Seguridad de los niños

F 16 SHUNT –

F 17 40 A Aireación
FUSIBLES BAJO EL TABLERO DE A BORDO (CAJA C)

130
IV
FUSIBLES

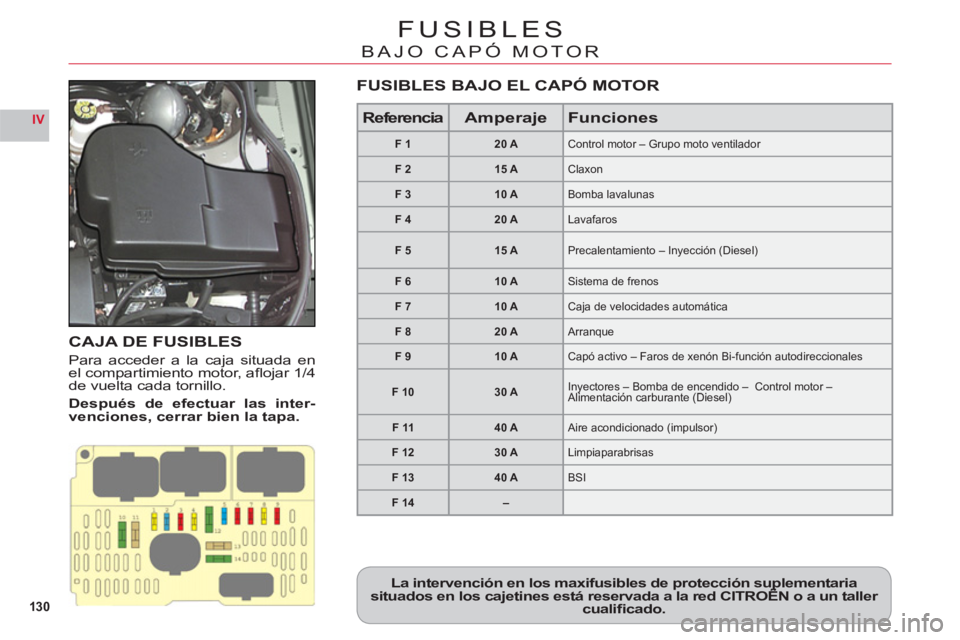

BAJO CAPÓ MOTOR
CAJA DE FUSIBLES
Para acceder a la caja situada enel compartimiento motor, afl ojar 1/4de vuelta cada tornillo.
Des
pués de efectuar las inter-venciones, cerrar bien la tapa.
La intervención en los maxifusibles de protección suplementariasituados en los cajetines está reservada a la red CITROËN o a un taller ppp
cualifi cado.
ReferenciaAmperajeFunciones
F1
20 A Control motor – Grupo moto ventilador
F2
15 A Claxon

F 3
10 A Bomba lavalunas

F 4
20 A Lavafaros

F 5
15 A Precalentamiento – Inyección (Diesel)

F 6
10 A Sistema de frenos
F7
10 A Caja de velocidades automática

F 8
20 A Arranque

F 9
10 A Capó activo – Faros de xenón Bi-función autodireccionales
F 10
30 A Inyectores – Bomba de encendido – Control motor – Alimentación carburante (Diesel)yy

F 11
40 A Aire acondicionado (impulsor)
F 12
30 A Limpiaparabrisas
F 13
40 A BSI
F 14 –
FUSIBLES BAJO EL CAPÓ MOTOR

131
IV
53412
G36G37G38G39G40
FUSIBLES EN EL MALETERO
CAJA DE FUSIBLES
Para acceder a la caja situada
debajo del guarnecido de la aleta
izquierda
:1. Retire el revestimiento lateral
izquierdo. Véase "batería
12 v
oltios: Cambio de batería".
2. Desenchufe los cableseléctricos de la caja.3. Abra la caja.
Amperaje Funciones

F 1
15 A Trampilla de carburante

F 2 ––

F 3––

F 4
15 A Alerón pilotado

F 5
40 A Luneta térmica

G 36
15 A/25 A Asiento calefactado eléctrico trasero izquierdo (Pack Lounge)/Banqueta

G 37
15 A/25 A Asiento calefactado eléctrico trasero derecho (Pack Lounge)/Banqueta

G 38
30 A Ajustes de los asientos eléctricos traseros (Pack Lounge)

G 39
30 A Encendedor – Tomas de accesorios traseras

G 40
25 A Freno de estacionamiento eléctrico

132
IV

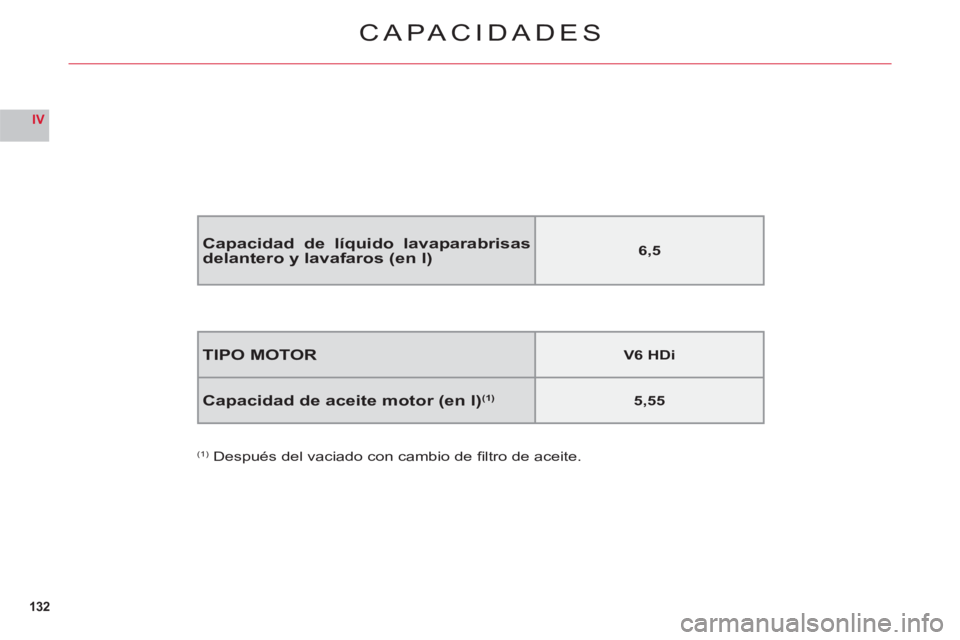

CAPACIDADES
TIPO MOTORV6 HDi
Capacidad de aceite motor (en l)(1)5,55
(1) Después del vaciado con cambio de fi ltro de aceite.
Capacidad de líquido lavaparabrisas delantero y lavafaros (en l)
6,5

133
VA
A
CARBURANTE
En caso de echar un carburante inadecuado a la motorizacióndel vehículo, es indispensable vaciar el depósito antes deponer en funcionamiento el motor.
El repostaje de carburante debe
hacerse con el motor parado y elcontacto cortado.
Cuando usted llene el depósitode su vehículo, no insista más
allá del tercer corte de pistola
ya que podría ocasionar un malfuncionamiento del vehículo.
Los repostajes de combustibledeben ser superiores a 5 litrospara que el indicador de carbu-rante los tenga en cuenta.
Para abrir la trampilla de carbu-
rante, presione el mando A . Afl oje el tapÛn y cuÈlguelo de la patilla situada sobre la cara interior de la
trampilla.
La a
pertura del tapÛn puede gene-rar una depresiÛn. …sta se traduce pppg
en un ruido provocado por la estan-queidad del circuito de carburante.Nota: El mando a distancia cierra al mismo tiempo su vehículo y la
trampilla de carburante.
CALIDAD DE LOS
CARBURANTES
La etiqueta pegada en el interior de la trampilla de llenado indica loscarburantes autorizados.
Calidad del carburante utili-
zado para los motores Diesel
Los motores Diesel son perfecta-mente compatibles con los biocar-
burantes conformes a los actuales yfuturos estándares europeos (gasó-leo que respeta la norma EN 590mezclado con un biocarburante querespete la norma EN 14214) quepueden distribuirse en gasolineras(incorporación posible de un 0 a 7%de Éster Metílico de Ácidos Grasos).(p ppp
El uso de cualquier otro tipo de(bio)carburante (aceites vegetales
o animales, fuel-oil doméstico...)está terminantemente prohibido(riesgo de deterioro del motor y delcircuito de carburante).

134
V
DEF
ACB
BLOQUE ÓPTICODELANTERO SUPERIORALuz lateralBLuz de cruce/luz de carretera
C Luz de posición
Nota:En determinadas condicio-nes climáticas, puede aparecer condensación en los elementos de alumbrado/señalización. Estefenómeno natural debe desapa-recer con el tiempo (después deencender las funciones durantevarios minutos, por ejemplo).Si no desaparece, consulte con lared CITROËN o con un taller cua-p,p
lifi cado.
P
ara el mantenimiento de losfaros delanteros y para cambiar las lámparas, consulte con la redCITROËN o con un taller cualifi -p,p
cado. Las lámparas de las luces Dy E pertenecen a un mismo porta-lámparas.

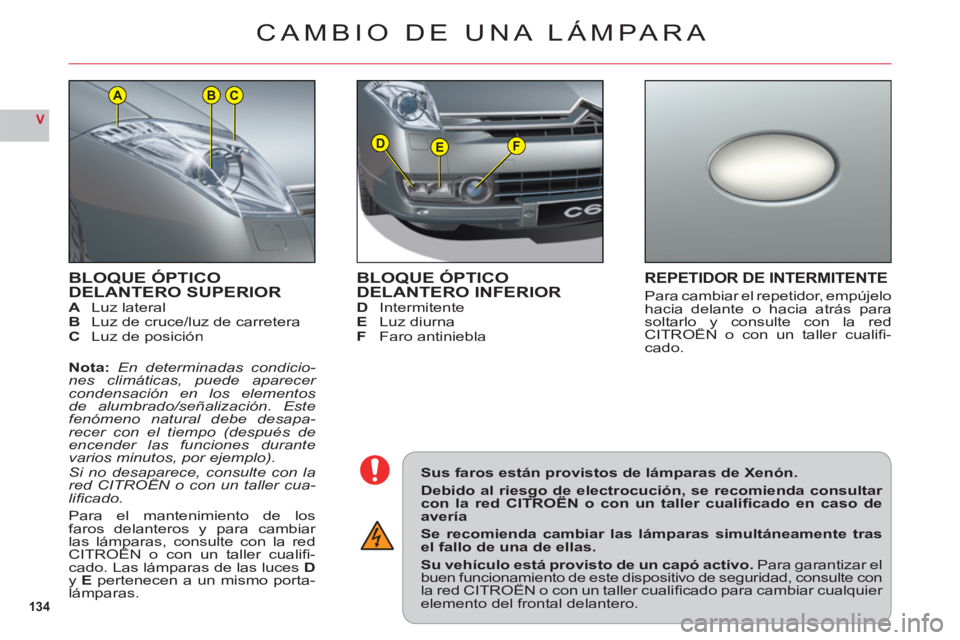

CAMBIO DE UNA LÁMPARA
Sus faros están provistos de lámparas de Xenón.
Debido al riesgo de electrocución, se recomienda consultar con la red CITROËN o con un taller cualifi cado en caso deg,
avería
Se recomienda cambiar las lámparas simultáneamente trasel fallo de una de ellas.
Su vehículo está provisto de un capó activo. Para garantizar elbuen funcionamiento de este dispositivo de seguridad, consulte conla red CITROËN o con un taller cualifi cado para cambiar cualquier pg,
elemento del frontal delantero.
BLOQUE ÓPTICODELANTERO INFERIORDIntermitenteELuz diurnaFFaro antiniebla
REPETIDOR DE INTERMITENTE
Para cambiar el repetidor, empújelohacia delante o hacia atrás parasoltarlo y consulte con la redCITROËN o con un taller cualifi -y
cado.
