2012 CITROEN C6 Manuales de Empleo (in Spanish)

135
V
A
B
para retirarlos y cambiarlos.Nota: El destornillador se encuentraen el caja de utillaje de la rueda derepuesto. Véase "Cambio de unarueda".

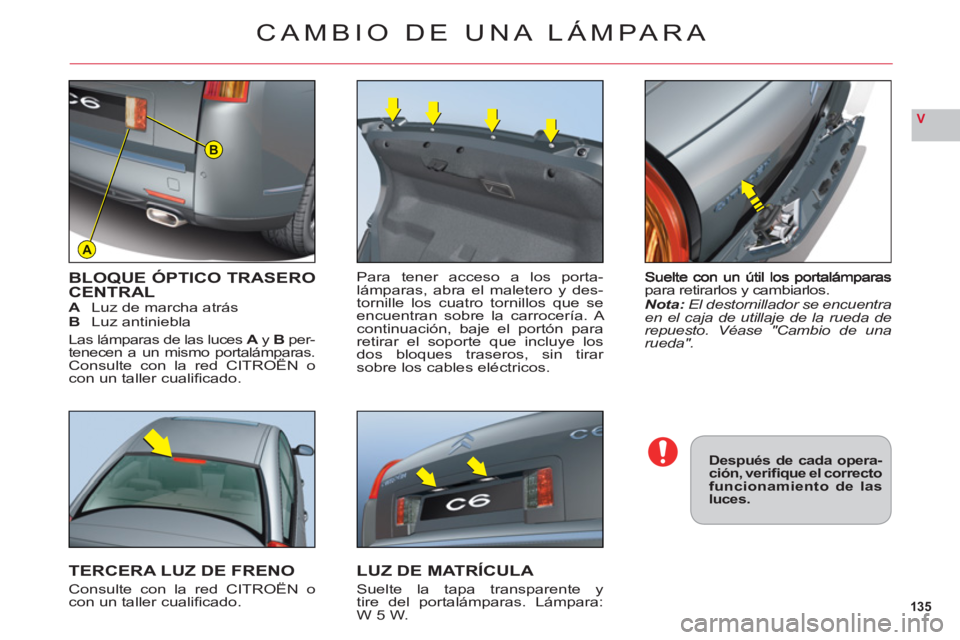

BLOQUE ÓPTICO TRASEROCENTRALALuz de marcha atrásBLuz antiniebla
Las lámparas de las luces A y AB per-tenecen a un mismo portalámparas.Consulte con la red CITROËN oppp
con un taller cualifi cado.
TERCERA LUZ DE FRENO
Consulte con la red CITROËN ocon un taller cualifi cado.
Para tener acceso a los porta-lámparas, abra el maletero y des-
tornille los cuatro tornillos que se encuentran sobre la carrocería. A continuación, baje el portón para
retirar el soporte que incluye los
dos bloques traseros, sin tirar
sobre los cables eléctricos.
LUZ DE MATRÍCULA
Suelte la tapa transparente y
tire del portalámparas. Lámpara:
W 5 W.
Después de cada opera-ción, verifi que el correctofuncionamiento de lasluces.
CAMBIO DE UNA LÁMPARA

136
V
A
BC
D

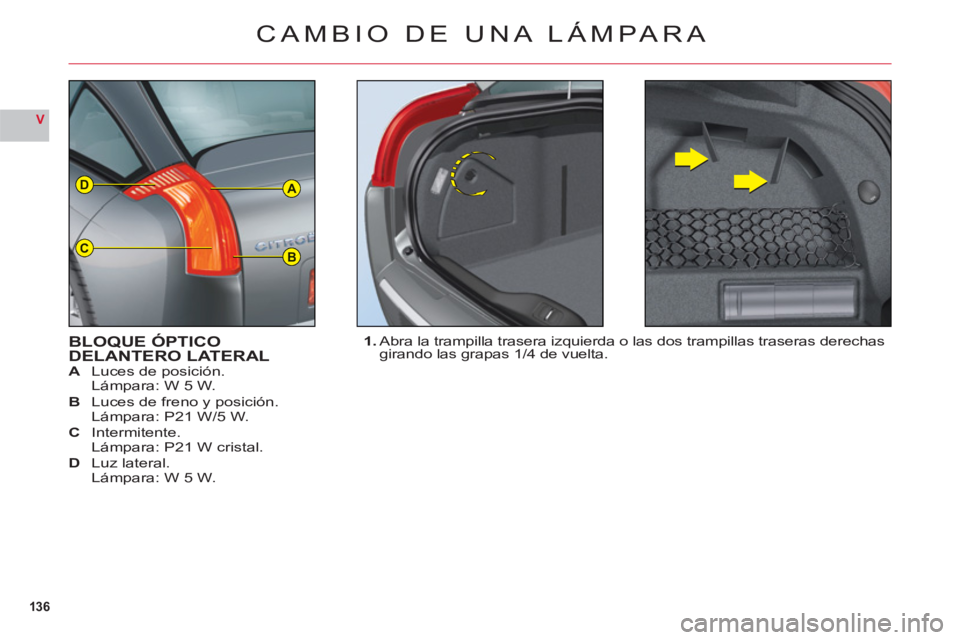

CAMBIO DE UNA LÁMPARA
BLOQUE ÓPTICODELANTERO LATERAL A Luces de posición.Lámpara: W 5 W.
B Luces de
freno y posición.
Lámpara: P21 W/5 W.
C Intermitente.Lámpara: P21 W cristal.
DLuz lateral.
Lámpara: W 5 W.1. Abra la trampilla trasera izquierda o las dos trampillas traseras derechas
girando las grapas 1/4 de vuelta.

137
V
B
C
D
A

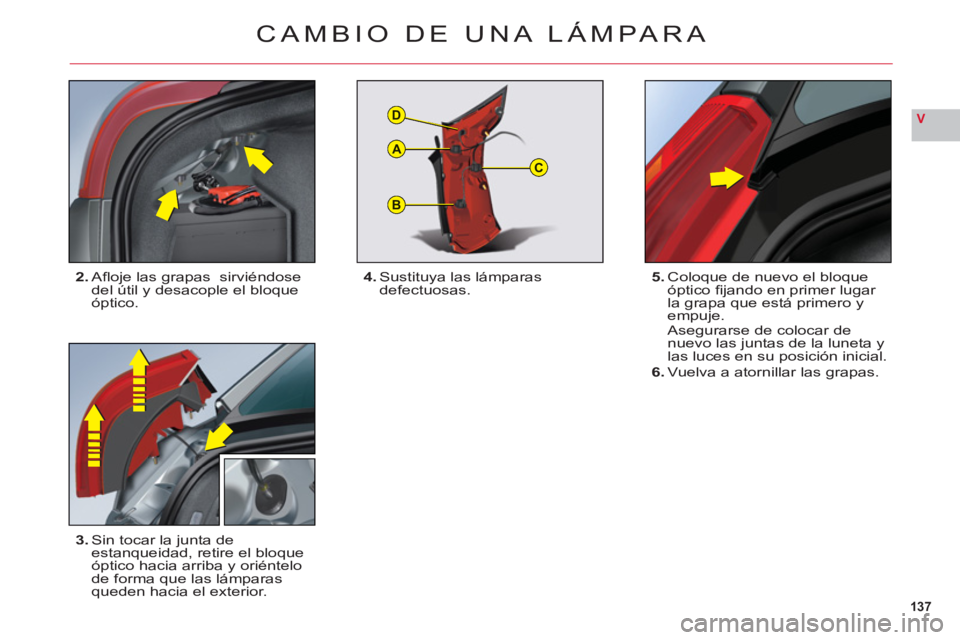

CAMBIO DE UNA LÁMPARA
2.Afl oje las grapas sirviéndose
del útil y desacople el bloque
óptico.
3.Sin tocar la junta deestanqueidad, retire el bloque
óptico hacia arriba y oriéntelo
de forma que las lámparas
queden hacia el exterior.5.
Coloque de nuevo el bloque
óptico fi jando en primer lugar
la grapa que está primero yempuje.Asegurarse de colocar de nuevo las juntas de la luneta y
las luces en su posición inicial.
6.
Vuelva a atornillar las grapas.
4.Sustituya las lámparas defectuosas.

138
V
A
CONSEJO DE SEGURIDAD
Se recomienda confiar la instalación y desinstalacióndel enganche de remolque a la red CITROËN o a un taller y
cualifi cado.
En el caso de remolcar otro vehículo, la caja de velocidadesde este último debe estar en punto muerto.
Dimensiones (en metros):
A:0,971
DISPOSITIVO DE ENGANCHE
(Barcos, caravanas, etc.)
Se recomienda confi ar la ins-talación y desinstalación del enganche de remolque a la red CITROËN o a un taller cualifi -gq
cado.
En caso de pendiente pronunciada o de recalentamiento del motor,
algunas funciones no están dis-
ponibles (mando secuencial de la caja de velocidades automática,
aire acondicionado).
En caso de remolcado, es necesa-
rio desactivar la ayuda al estacio-
namiento pulsando el mando en el
tablero de a bordo. Véase "Ayuda al estacionamiento".
Se aconseja desmontar la bola de
remolque para que no interfi era en el funcionamiento de los sensores de proximidad, siempre que no use un remolque..
MANTENIMIENTO
En caso de limpieza con un sis-
tema de alta presiónEl alerón pilotado debe estar plegado.
No se recomienda realizar
una limpieza de los bajos de
la carrocería con el fi n de noestropear el freno de estacio-namiento.Algunas gotas de agua pue-
den aparecer en el habit·culo en las puertas sin marco; no insiste a esta altura.
No insista en los faros, los pilo-
tos traseros y su contorno para evitar deteriorar el barniz y lajunta de estanqueidad.
ï
ï
ï
ï

139
V

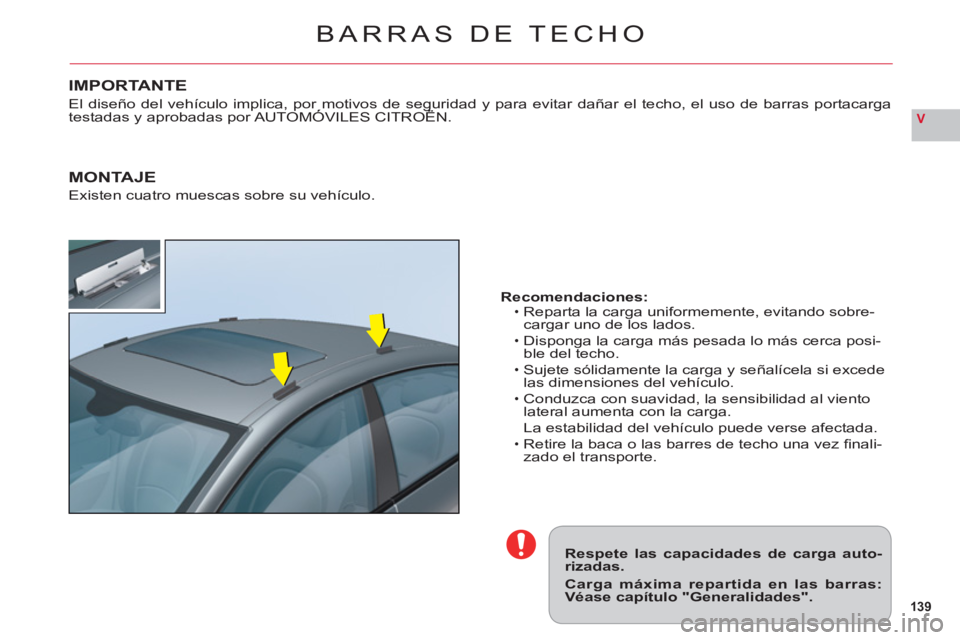

BARRAS DE TECHO
Respete las capacidades de carga auto-rizadas.
Carga máxima repartida en las barras:Véase capítulo "Generalidades". Recomendaciones:
Reparta la car
ga uniformemente, evitando sobre-cargar uno de los lados.
Disponga la carga más pesada lo más cerca posi-ble del techo.Sujete sólidamente la carga y señalícela si excede
las dimensiones del vehículo.
Conduzca con suavidad, la sensibilidad al viento
lateral aumenta con la carga.
La estabilidad del vehículo puede verse afectada.
Retire la baca o las barres de techo una vez fi nali-zado el transporte.
ï
ï
ï
ï
ï
IMPORTANTE
El diseño del vehículo implica, por motivos de seguridad y para evitar dañar el techo, el uso de barras portacargatestadas y aprobadas por AUTOMÓVILES CITROËN.p,p gg
MONTAJE
Existen cuatro muescas sobre su vehículo.

14 0
V
PANTALLA GRAN FRÍO
Después del montajeAntes del montaje
MONTAJE/DESMONTAJE DELA PANTALLA ANTINIEVE
Montaje
Fije la pantalla antinieve sobre larejilla del paragolpes.
Desmontaje
Para quitar la protección, intro-duzca el útil 4en las muescas de lapantalla antinieve y haga palanca.Nota:El útil 4se encuentra en la4caja de protección situada en larueda de repuesto. Véase "Cam-bio de una rueda".
La pantalla antinieve incluida con el vehículo (según destino)debe montarse obligatoriamente en invierno y desmontadoen verano.


Es necesario quitarlo cuando la temperatura sea superior a10 °C.

141
V
4
3
8
9
61
2
5
7
CAMBIO DE UNA RUEDA
ACCESO A LA RUEDA DE REPUESTO
Para acceder a la rueda de repuesto1.Levante el piso del maletero mediante la cinta.2.Fije la cinta en la parte superior del maletero.3. Para retirar la rueda de repuesto, desate la correa y empuje la rueda de repuesto hacia delante antes de cogerla.
RUEDA
Para volver a poner la rueda de repuesto en el maletero1.Coloque la rueda de repuesto tumbada en el maletero y luego tire hacia sí.2.Coloque, a continuación, la caja de utillaje dentro de la rueda y fi je elconjunto con la correa.
3. Desbloquee la cinta para poner de nuevo el piso del maletero en su posición inicial.
Presión de los neumáticos
La presión de los neumáticos está indicada en la etiqueta pegada en el pilar delantero. Véase "Identifi caciÛn" y "Precauciones de uso".(En esta etiqueta, se indica una presiÛn para las velocidades normales y una presiÛn para alta velocidad).
1.Manivela2.Gato
3. Útil para el desmontaje/
montaje de los tornillos
4. Útil de desmontaje de laprotección del tornillo antirrobo
5. Guía de centrado6. Útil para el desmontaje de las
luces antiniebla y de marchaatrás7.Alargadera manivela 8. Anilla de remolcado 9. Calzo amovible
UTILLAJE
El utillaje se encuentra en una caja
de protección sobre la rueda de
repuesto. Retirar la correa paraacceder al mismo.

142
V
Antes de colocar el gato, ajuste siempre la altura del vehículoen posición "altura máxima" y mantenga este reglaje el tiempoque el gato esté situado debajo del vehículo (no utilice losreglajes hidráulicos).


Nunca se sitúe debajo del vehículo si éste se halla sostenidoúnicamente por el gato.


El gato y el resto del utillaje son específi cos de su vehículo.No los emplee para otros usos.


En cuanto sea posible, vuelva a montar la rueda original.


Es imperativo no rebasar la velocidad de 80 km/h circulandocon la rueda de repuesto.
DESMONTAJE
1. Inmovilice el vehículo sobre suelo horizontal estable y no resbaladizo.
Accione el freno de estacionamiento. 2. Asegúrese imperativamente de que los ocupantes han salido del vehículo y se encuentran en un lugar que garantice su seguridad. 3. Con el motor al ralentí, regule la altura del vehículo en posición
de máxima altura. Véase "Vida a bordo" y "Reglaje de la altura del
vehículo". Corte el contacto e introduzca la primera velocidad o la
marcha atrás según la pendiente (en modelos con caja de velocidades automáticas, seleccionar la posición P).4.Posicione el calzo a la altura de la rueda diametralmente opuesta a la que debe sustituirse.
5. Posicione el gato en uno de los cuatro emplazamientos previstos en los
bajos, cerca de las ruedas, y despliéguelo hasta el suelo mediante la
manivela.
6. Ponga el útil 4en la muesca y haga palanca presionando con fi rmeza
para soltar la protección del tornillo antirrobo. Véase esquema. Puede
m
ontar la manivela en el extremo del útil 4.7.Afl ojar los tornillos de la rueda. 8. Despliegue de nuevo el gato hasta que la rueda esté a unos centímetros del suelo.
9. Afl oje los tornillos y desmonte la rueda.
CAMBIO DE UNA RUEDA
