2012 CITROEN C5 Betriebsanleitungen (in German)

II
47
MULTIFUNKTIONSBILDSCHIRME











HOCHAUFLÖSENDER
FARBBILDSCHIRM 16:9
(MIT NAVIDRIVE 3D)

Bildschirmanzeigen

Der Bildschirm zeigt folgende Infor-
mationen automatisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteis-
gefahr blinkt der angezeigte
Wert),

- Audiofunktionen,

- Informationen des Telefons und
der Verzeichnisse,

- Informationen des bordeigenen
Navigationssystems.



Bedienungsschalter

Um vom Bedienfeld des NaviDrive
3D aus eine der Anwendungen zu
wählen:


)

Drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
Drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
Drücken Sie auf das Steuerteil,
um die Wahl zu bestätigen,
oder

)

Drücken Sie auf die Taste "ESC"
, um den laufenden Vorgang ab-
zubrechen und zur vorherigen
Anzeige zurückzukehren.

Eine ausführlichere Beschreibung der Anwendungen fi nden Sie im
Abschnitt "Audio-Anlage und Te-
lematik" oder in der gesonderten
Anleitung, die Sie zusammen mit
den anderen Borddokumenten
erhalten haben.

II

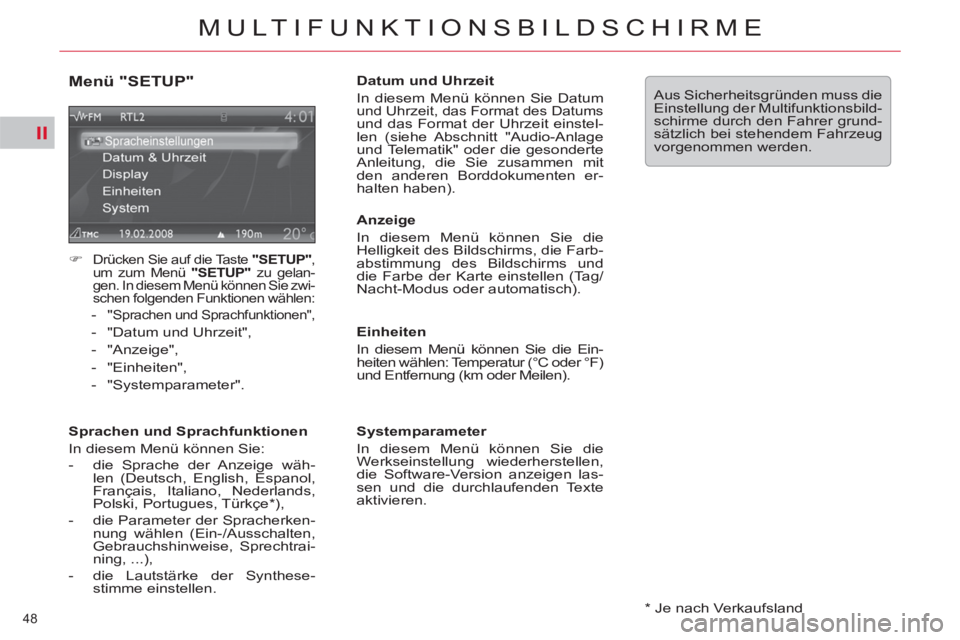

48
MULTIFUNKTIONSBILDSCHIRME

* Je nach Verkaufsland


Menü "SETUP"



)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",


- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wäh-
len (Deutsch, English, Espanol,
Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * ),

- die Parameter der Spracherken-
nung wählen (Ein-/Ausschalten,
Gebrauchshinweise, Sprechtrai-
ning, ...),

- die Lautstärke der Synthese-
stimme einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum
und Uhrzeit, das Format des Datums und das Format der Uhrzeit einstel-
len (siehe Abschnitt "Audio-Anlage
und Telematik" oder die gesonderte
Anleitung, die Sie zusammen mit
den anderen Borddokumenten er-
halten haben).

Anzeige
In diesem Menü können Sie die
Helligkeit des Bildschirms, die Farb-
abstimmung des Bildschirms und
die Farbe der Karte einstellen (Tag/
Nacht-Modus oder automatisch).

Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).

Systemparameter
In diesem Menü können Sie die
Werkseinstellung wiederherstellen,
die Software-Version anzeigen las-
sen und die durchlaufenden Texte
aktivieren.
Aus Sicherheitsgründen muss die
Einstellung der Multifunktionsbild-
schirme durch den Fahrer grund-
sätzlich bei stehendem Fahrzeug
vorgenommen werden.

III

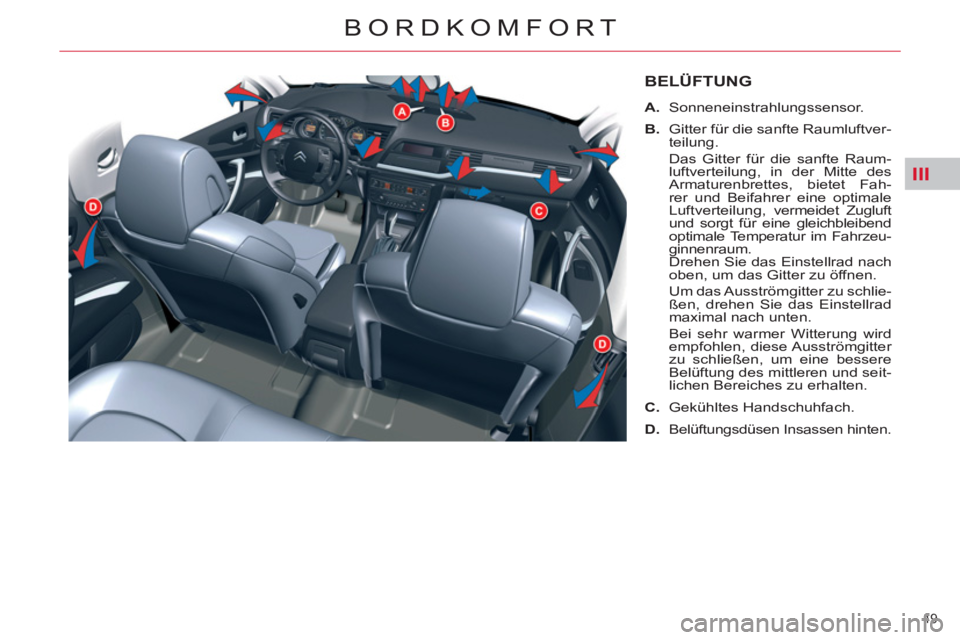

49
BORDKOMFORT











BELÜFTUNG



A.
Sonneneinstrahlungssensor.

B.
Gitter für die sanfte Raumluftver-
teilung.
Das Gitter für die sanfte Raum-
luftverteilung, in der Mitte des
Armaturenbrettes, bietet Fah-
rer und Beifahrer eine optimale
Luftverteilung,
vermeidet Zugluft
und sorgt für eine gleichbleibend
optimale Temperatur im Fahrzeu-
ginnenraum.
Drehen Sie das Einstellrad nach
oben, um das Gitter zu öffnen.
Um das Ausströmgitter zu schlie-
ßen, drehen Sie das Einstellrad
maximal nach unten.
Bei sehr warmer Witterung wird
empfohlen, diese Ausströmgitter
zu schließen, um eine bessere
Belüftung des mittleren und seit-
lichen Bereiches zu erhalten.

C.
Gekühltes Handschuhfach.

D.
Belüftungsdüsen Insassen hinten.

III

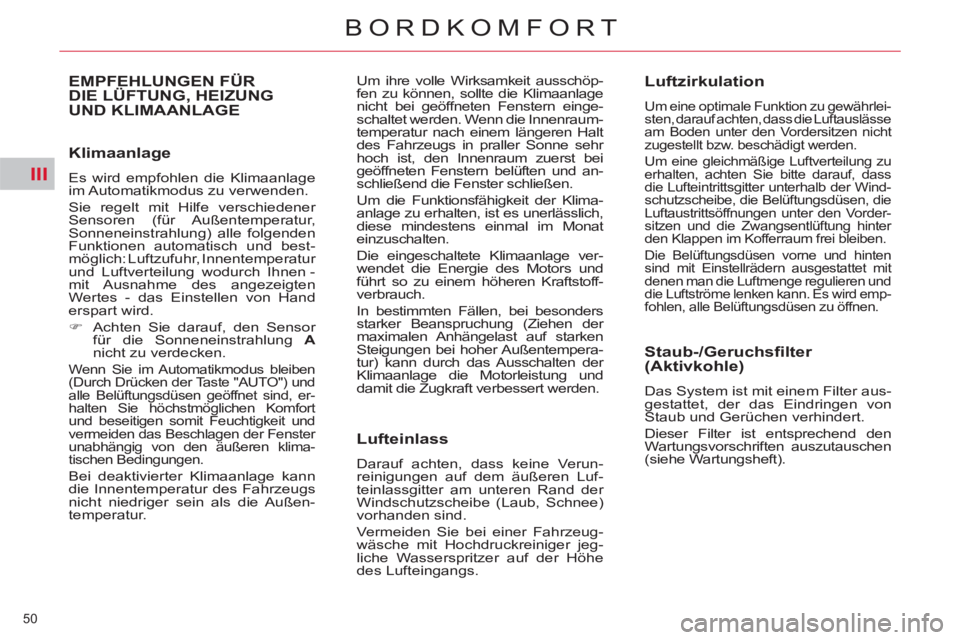

50
BORDKOMFORT

Klimaanlage

Es wird empfohlen die Klimaanlage
im Automatikmodus zu verwenden.
Sie regelt mit Hilfe verschiedener
Sensoren (für Außentemperatur,
Sonneneinstrahlung) alle folgenden
Funktionen automatisch und best-
möglich: Luftzufuhr, Innentemperatur
und Luftverteilung wodurch Ihnen -
mit Ausnahme des angezeigten
Wertes - das Einstellen von Hand
erspart wird.


)
Achten Sie darauf, den Sensor
für die Sonneneinstrahlung A

nicht zu verdecken.

Wenn Sie im Automatikmodus bleiben
(Durch Drücken der Taste "AUTO") und
alle Belüftungsdüsen geöffnet sind, er-
halten Sie höchstmöglichen Komfort
und beseitigen somit Feuchtigkeit und
vermeiden das Beschlagen der Fenster
unabhängig von den äußeren klima-
tischen Bedingungen.
Bei deaktivierter Klimaanlage kann
die Innentemperatur des Fahrzeugs
nicht niedriger sein als die Außen-
temperatur.














EMPFEHLUNGEN FÜR
DIE LÜFTUNG, HEIZUNG
UND KLIMAANLAGE Um ihre volle Wirksamkeit ausschöp-
fen zu können, sollte die Klimaanlage
nicht bei geöffneten Fenstern einge-
schaltet werden. Wenn die Innenraum-
temperatur nach einem längeren Halt
des Fahrzeugs in praller Sonne sehr
hoch ist, den Innenraum zuerst bei
geöffneten Fenstern belüften und an-
schließend die Fenster schließen.
Um die Funktionsfähigkeit der Klima-
anlage zu erhalten, ist es unerlässlich,
diese mindestens einmal im Monat
einzuschalten.
Die eingeschaltete Klimaanlage ver-
wendet die Energie des Motors und
führt so zu einem höheren Kraftstoff-
verbrauch.
In bestimmten Fällen, bei besonders
starker Beanspruchung (Ziehen der
maximalen Anhängelast auf starken
Steigungen bei hoher Außentempera-
tur) kann durch das Ausschalten der
Klimaanlage die Motorleistung und
damit die Zugkraft verbessert werden.


Lufteinlass

Darauf achten, dass keine Verun-
reinigungen auf dem äußeren Luf-
teinlassgitter am unteren Rand der
Windschutzscheibe (Laub, Schnee)
vorhanden sind.
Vermeiden Sie bei einer Fahrzeug-
wäsche mit Hochdruckreiniger jeg-
liche Wasserspritzer auf der Höhe
des Lufteingangs.


Luftzirkulation
Um eine optimale Funktion zu gewährlei-
sten, darauf achten, dass die Luftauslässe
am Boden unter den Vordersitzen nicht
zugestellt bzw. beschädigt werden.
Um eine gleichmäßige Luftverteilung zu
erhalten, achten Sie bitte darauf, dass
die Lufteintrittsgitter unterhalb der Wind-
schutzscheibe, die Belüftungsdüsen, die
Luftaustrittsöffnungen unter den Vorder-
sitzen und die Zwangsentlüftung hinter
den Klappen im Kofferraum frei bleiben.
Die Belüftungsdüsen vorne und hinten
sind mit Einstellrädern ausgestattet mit
denen man die Luftmenge regulieren und
die Luftströme lenken kann. Es wird emp-
fohlen, alle Belüftungsdüsen zu öffnen.


Staub-/Geruchsfilter
(Aktivkohle)
Das System ist mit einem Filter aus-
gestattet, der das Eindringen von
Staub und Gerüchen verhindert.
Dieser Filter ist entsprechend den
Wartungsvorschriften auszutauschen
(siehe Wartungsheft).

III

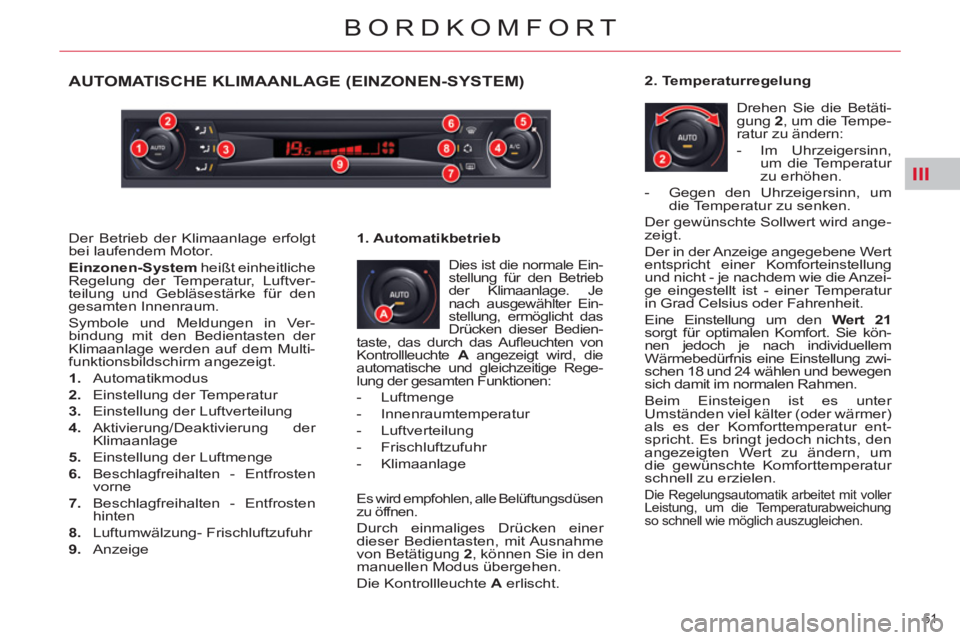

51
BORDKOMFORT































AUTOMATISCHE KLIMAANLAGE (EINZONEN-SYSTEM)

Dies ist die normale Ein-
stellung für den Betrieb
der Klimaanlage. Je
nach ausgewählter Ein-
stellung, ermöglicht das
Drücken dieser Bedien-
taste, das durch das Aufl euchten von
Kontrollleuchte A
angezeigt wird, die
automatische und gleichzeitige Rege-
lung der gesamten Funktionen:



- Luftmenge

- Innenraumtemperatur

- Luftverteilung

- Frischluftzufuhr

- Klimaanlage
1. Automatikbetrieb

Es wird empfohlen, alle Belüftungsdüsen
zu öffnen.
Durch einmaliges Drücken einer
dieser Bedientasten, mit Ausnahme
von Betätigung 2
, können Sie in den
manuellen Modus übergehen.
Die Kontrollleuchte A
erlischt.
2. Temperaturregelung
Drehen Sie die Betäti-
gung 2
, um die Tempe-
ratur zu ändern:


- Im Uhrzeigersinn,
um die Temperatur
zu erhöhen.

- Gegen den Uhrzeigersinn, um
die Temperatur zu senken.
Der gewünschte Sollwert wird ange-
zeigt.
Der in der Anzeige angegebene Wert
entspricht einer Komforteinstellung
und nicht - je nachdem wie die Anzei-
ge eingestellt ist - einer Temperatur
in Grad Celsius oder Fahrenheit.
Eine Einstellung um den Wert 21

sorgt für optimalen Komfort. Sie kön-
nen jedoch je nach individuellem
Wärmebedürfnis eine Einstellung zwi-
schen 18 und 24 wählen und bewegen
sich damit im normalen Rahmen.
Beim Einsteigen ist es unter
Umständen viel kälter (oder wärmer)
als es der Komforttemperatur ent-
spricht. Es bringt jedoch nichts, den
angezeigten Wert zu ändern, um
die gewünschte Komforttemperatur
schnell zu erzielen.

Die Regelungsautomatik arbeitet mit voller
Leistung, um die Temperaturabweichung
so schnell wie möglich auszugleichen.

Der Betrieb der Klimaanlage erfolgt
bei laufendem Motor.

Einzonen-System
heißt einheitliche
Regelung der Temperatur, Luftver-
teilung und Gebläsestärke für den
gesamten Innenraum.
Symbole und Meldungen in Ver-
bindung mit den Bedientasten der
Klimaanlage werden auf dem Multi-
funktionsbildschirm angezeigt.


1.
Automatikmodus

2.
Einstellung der Temperatur

3.
Einstellung der Luftverteilung

4.
Aktivierung/Deaktivierung der
Klimaanlage

5.
Einstellung der Luftmenge

6.
Beschlagfreihalten - Entfrosten
vorne

7.
Beschlagfreihalten - Entfrosten
hinten

8.
Luftumwälzung- Frischluftzufuhr

9.
Anzeige

III

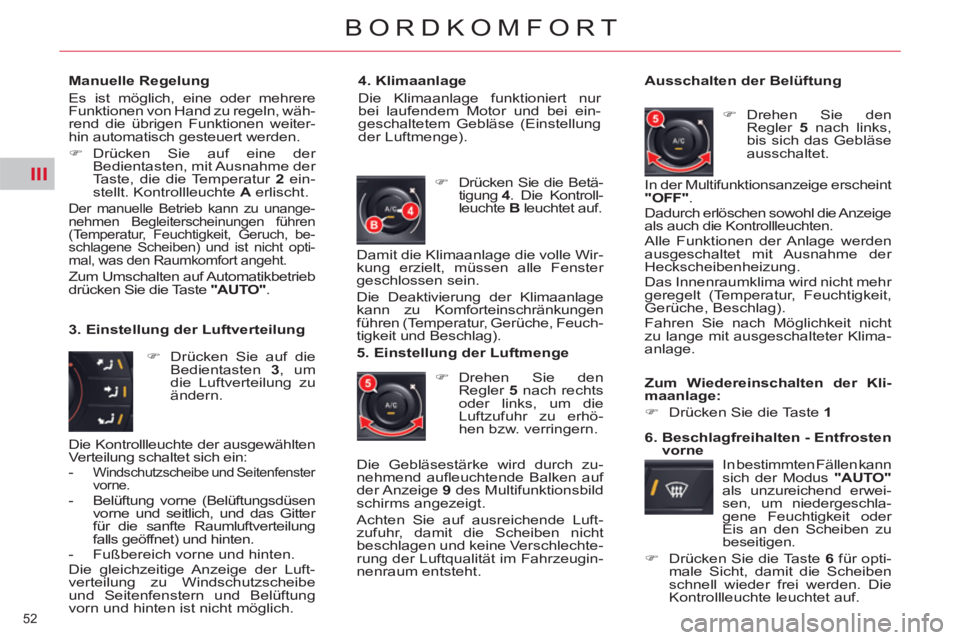

52
BORDKOMFORT

Manuelle Regelung
Es ist möglich, eine oder mehrere
Funktionen von Hand zu regeln, wäh-
rend die übrigen Funktionen weiter-
hin automatisch gesteuert werden.


)
Drücken Sie auf eine der
Bedientasten, mit Ausnahme der
Taste, die die Temperatur 2
ein-
stellt. Kontrollleuchte A
erlischt.

Der manuelle Betrieb kann zu unange-
nehmen Begleiterscheinungen führen
(Temperatur, Feuchtigkeit, Geruch, be-
schlagene Scheiben) und ist nicht opti-
mal, was den Raumkomfort angeht.
Zum Umschalten auf Automatikbetrieb
drücken Sie die Taste "AUTO"
.

3. Einstellung der Luftverteilung


)
Drücken Sie auf die
Bedientasten 3
, um
die Luftverteilung zu
ändern.
4. Klimaanlage
Die Klimaanlage funktioniert nur
bei laufendem Motor und bei ein-
geschaltetem Gebläse (Einstellung
der Luftmenge).
Ausschalten der Belüftung


)
Drehen Sie den
Regler 5
nach links,
bis sich das Gebläse
ausschaltet.


)
Drücken Sie die Betä-
tigung 4
. Die Kontroll-
leuchte B
leuchtet auf.

5. Einstellung der Luftmenge


)
Drehen Sie den
Regler 5
nach rechts
oder links, um die
Luftzufuhr zu erhö-
hen bzw. verringern.

6. Beschlagfreihalten - Entfrosten
vorne
In bestimmten Fällen kann
sich der Modus "AUTO"

als unzureichend erwei-
sen, um niedergeschla-
gene Feuchtigkeit oder
Eis an den Scheiben zu
beseitigen.


)
Drücken Sie die Taste 6
für opti-
male Sicht, damit die Scheiben
schnell wieder frei werden. Die
Kontrollleuchte leuchtet auf. In der Multifunktionsanzeige erscheint
"OFF"
.
Dadurch erlöschen sowohl die Anzeige
als auch die Kontrollleuchten.
Alle Funktionen der Anlage werden
ausgeschaltet mit Ausnahme der
Heckscheibenheizung.
Das Innenraumklima wird nicht mehr
geregelt (Temperatur, Feuchtigkeit,
Gerüche, Beschlag).
Fahren Sie nach Möglichkeit nicht
zu lange mit ausgeschalteter Klima-
anlage. Damit die Klimaanlage die volle Wir-
kung erzielt, müssen alle Fenster
geschlossen sein.
Die Deaktivierung der Klimaanlage
kann zu Komforteinschränkungen
führen (Temperatur, Gerüche, Feuch-
tigkeit und Beschlag).
Die Kontrollleuchte der ausgewählten
Verteilung schaltet sich ein:


-
Windschutzscheibe und Seitenfenster
vorne.

- Belüftung vorne (Belüftungsdüsen
vorne und seitlich, und das Gitter
für die sanfte Raumluftverteilung
falls geöffnet) und hinten.

- Fußbereich vorne und hinten.
Die gleichzeitige Anzeige der Luft-
verteilung zu Windschutzscheibe
und Seitenfenstern und Belüftung
vorn und hinten ist nicht möglich. Die Gebläsestärke wird durch zu-
nehmend aufl euchtende Balken auf
der Anzeige 9
des Multifunktionsbild
schirms angezeigt.
Achten Sie auf ausreichende Luft-
zufuhr, damit die Scheiben nicht
beschlagen und keine Verschlechte-
rung der Luftqualität im Fahrzeugin-
nenraum entsteht.
Zum Wiedereinschalten der Kli-
maanlage:



)
Drücken Sie die Taste 1

III
53
BORDKOMFORT

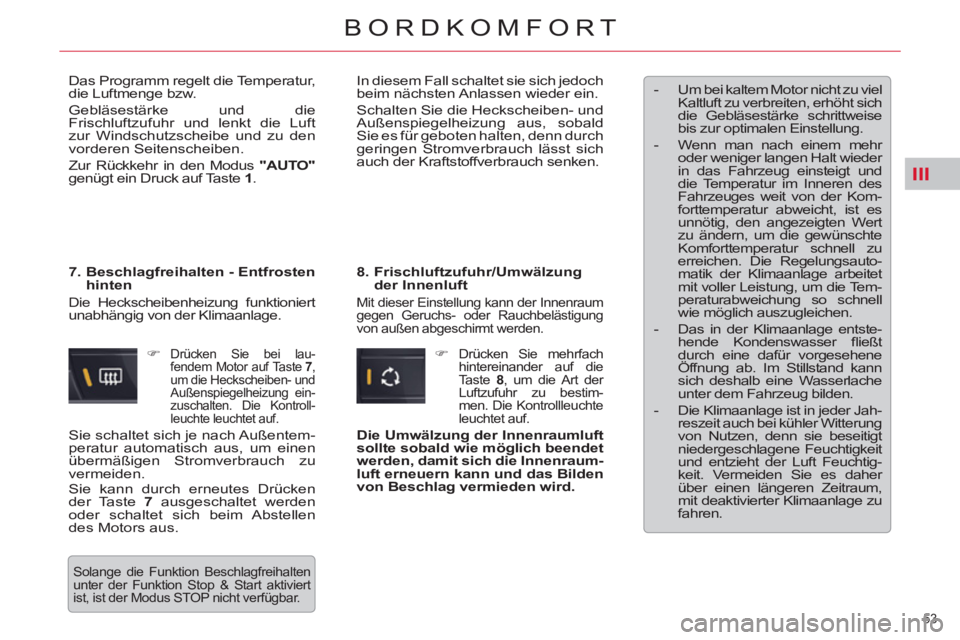

Das Programm regelt die Temperatur,
die Luftmenge bzw.
Gebläsestärke und die
Frischluftzufuhr und lenkt die Luft
zur Windschutzscheibe und zu den
vorderen Seitenscheiben.

Zur Rückkehr in den Modus "AUTO"

genügt ein Druck auf Taste 1
.


)

Drücken Sie bei lau-
fendem Motor auf Taste 7
,
um die Heckscheiben- und
Außenspiegelheizung ein-
zuschalten. Die Kontroll-
leuchte leuchtet auf.

Sie schaltet sich je nach Außentem-
peratur automatisch aus, um einen
übermäßigen Stromverbrauch zu
vermeiden.
Sie kann durch erneutes Drücken
der Taste 7
ausgeschaltet werden
oder schaltet sich beim Abstellen
des Motors aus.
7. Beschlagfreihalten - Entfrosten
hinten
Die Heckscheibenheizung funktioniert
unabhängig von der Klimaanlage.
8. Frischluftzufuhr/Umwälzung
der Innenluft Mit dieser Einstellung kann der Innenraum
gegen Geruchs- oder Rauchbelästigung
von außen abgeschirmt werden.



- Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erhöht sich
die Gebläsestärke schrittweise
bis zur optimalen Einstellung.

- Wenn man nach einem mehr
oder weniger langen Halt wieder
in das Fahrzeug einsteigt und
die Temperatur im Inneren des
Fahrzeuges weit von der Kom-
forttemperatur abweicht, ist es
unnötig, den angezeigten Wert
zu ändern, um die gewünschte
Komforttemperatur schnell zu
erreichen. Die Regelungsauto-
matik der Klimaanlage arbeitet
mit voller Leistung, um die Tem-
peraturabweichung so schnell
wie möglich auszugleichen.

- Das in der Klimaanlage entste-
hende Kondenswasser fl ießt
durch eine dafür vorgesehene
Öffnung ab. Im Stillstand kann
sich deshalb eine Wasserlache
unter dem Fahrzeug bilden.

- Die Klimaanlage ist in jeder Jah-
reszeit auch bei kühler Witterung
von Nutzen, denn sie beseitigt
niedergeschlagene Feuchtigkeit
und entzieht der Luft Feuchtig-
keit. Vermeiden Sie es daher
über einen längeren Zeitraum,
mit deaktivierter Klimaanlage zu
fahren.

In diesem Fall schaltet sie sich jedoch
beim nächsten Anlassen wieder ein.
Schalten Sie die Heckscheiben- und
Außenspiegelheizung aus, sobald
Sie es für geboten halten, denn durch
geringen Stromverbrauch lässt sich
auch der Kraftstoffverbrauch senken.


)

Drücken Sie mehrfach
hintereinander auf die
Taste 8
, um die Art der
Luftzufuhr zu bestim-
men. Die Kontrollleuchte
leuchtet auf.



Die Umwälzung der Innenraumluft
sollte sobald wie möglich beendet
werden, damit sich die Innenraum-
luft erneuern kann und das Bilden
von Beschlag vermieden wird.







Solange die Funktion Beschlagfreihalten
unter der Funktion Stop & Start aktiviert
ist, ist der Modus STOP nicht verfügbar.

III
54
BORDKOMFORT

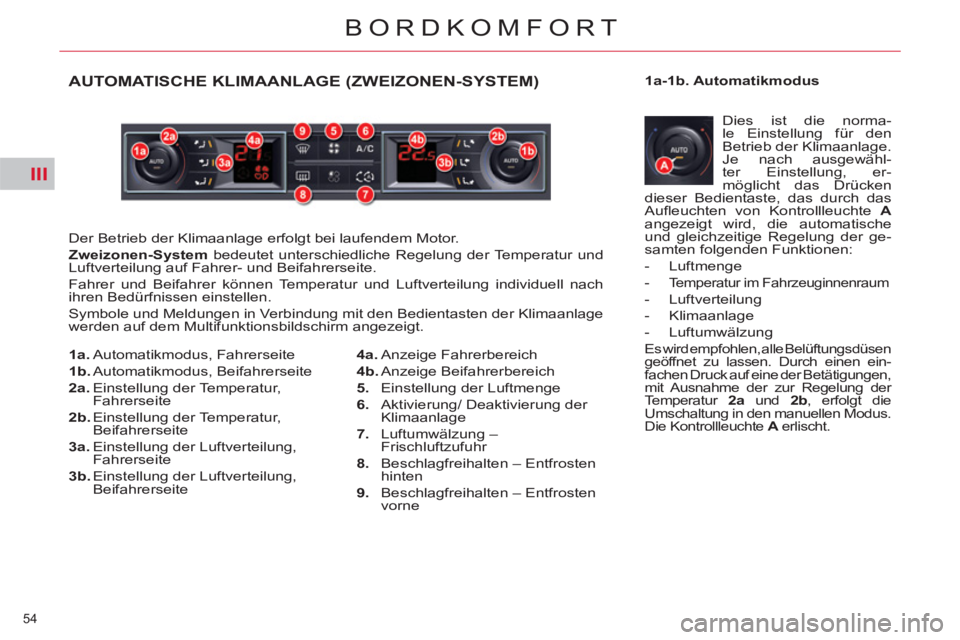

AUTOMATISCHE KLIMAANLAGE (ZWEIZONEN-SYSTEM)

Der Betrieb der Klimaanlage erfolgt bei laufendem Motor.

Zweizonen-System
bedeutet unterschiedliche Regelung der Temperatur und
Luftverteilung auf Fahrer- und Beifahrerseite.
Fahrer und Beifahrer können Temperatur und Luftverteilung individuell nach
ihren Bedürfnissen einstellen.
Symbole und Meldungen in Verbindung mit den Bedientasten der Klimaanlage
werden auf dem Multifunktionsbildschirm angezeigt. Dies ist die norma-
le Einstellung für den
Betrieb der Klimaanlage.
Je nach ausgewähl-
ter Einstellung, er-
möglicht das Drücken
dieser Bedientaste, das durch das
Aufl euchten von Kontrollleuchte A

angezeigt wird, die automatische
und gleichzeitige Regelung der ge-
samten folgenden Funktionen:


- Luftmenge

-
Temperatur im Fahrzeuginnenraum

- Luftverteilung

- Klimaanlage

- Luftumwälzung

Es wird empfohlen, alle Belüftungsdüsen
geöffnet zu lassen. Durch einen ein-
fachen Druck auf eine der Betätigungen,
mit Ausnahme der zur Regelung der
Temperatur 2a
und 2

b
, erfolgt die
Umschaltung in den manuellen Modus.
Die Kontrollleuchte A
erlischt.


1a-1b. Automatikmodus

1a.
Automatikmodus, Fahrerseite

1b.
Automatikmodus, Beifahrerseite

2a.
Einstellung der Temperatur,
Fahrerseite

2b.
Einstellung der Temperatur,
Beifahrerseite

3a.
Einstellung der Luftverteilung,
Fahrerseite

3b.
Einstellung der Luftverteilung,
Beifahrerseite
4a.
Anzeige Fahrerbereich

4b.
Anzeige Beifahrerbereich

5.
Einstellung der Luftmenge

6.
Aktivierung/ Deaktivierung der
Klimaanlage

7.
Luftumwälzung –
Frischluftzufuhr

8.
Beschlagfreihalten – Entfrosten
hinten

9.
Beschlagfreihalten – Entfrosten
vorne
