2012 CITROEN C5 airbag off

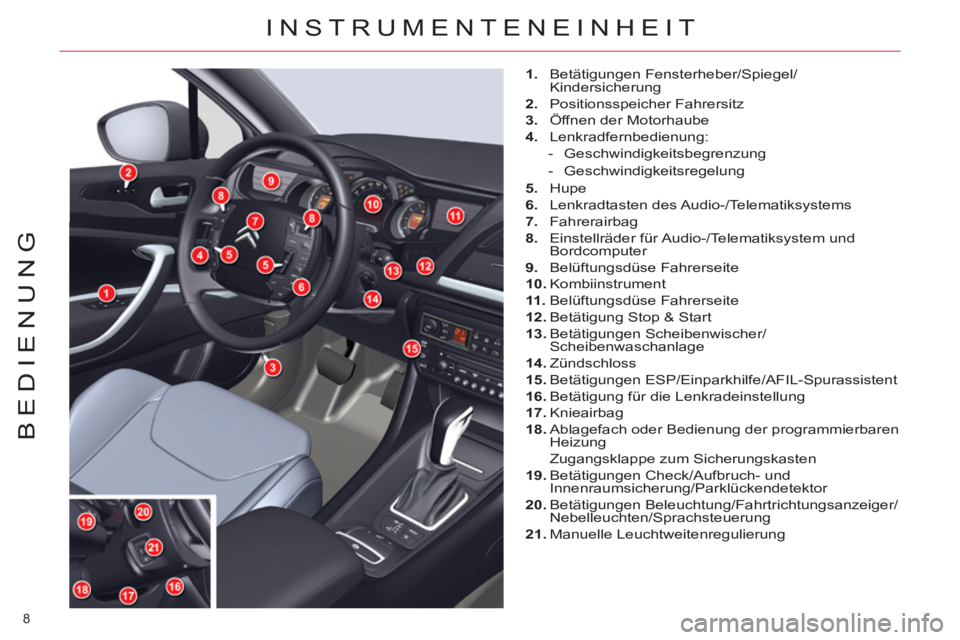

8
BEDIENUNG
INSTRUMENTENEINHEIT



1.
Betätigungen Fensterheber/Spiegel/
Kindersicherung

2.
Positionsspeicher Fahrersitz

3.
Öffnen der Motorhaube

4.
Lenkradfernbedienung:


- Geschwindigkeitsbegrenzung

- Geschwindigkeitsregelung

5.
Hupe

6.
Lenkradtasten des Audio-/Telematiksystems

7.
Fahrerairbag

8.
Einstellräder für Audio-/Telematiksystem und
Bordcomputer

9.
Belüftungsdüse Fahrerseite

10.
Kombiinstrument

11 .
Belüftungsdüse Fahrerseite

12.
Betätigung Stop & Start

13.
Betätigungen Scheibenwischer/
Scheibenwaschanlage

14.
Zündschloss

15.
Betätigungen ESP/Einparkhilfe/AFIL-Spurassistent

16.
Betätigung für die Lenkradeinstellung

17.
Knieairbag

18.
Ablagefach oder Bedienung der programmierbaren
Heizung
Zugangsklappe zum Sicherungskasten

19.
Betätigungen Check/Aufbruch- und
Innenraumsicherung/Parklückendetektor

20.
Betätigungen Beleuchtung/Fahrtrichtungsanzeiger/
Nebelleuchten/Sprachsteuerung

21.
Manuelle Leuchtweitenregulierung

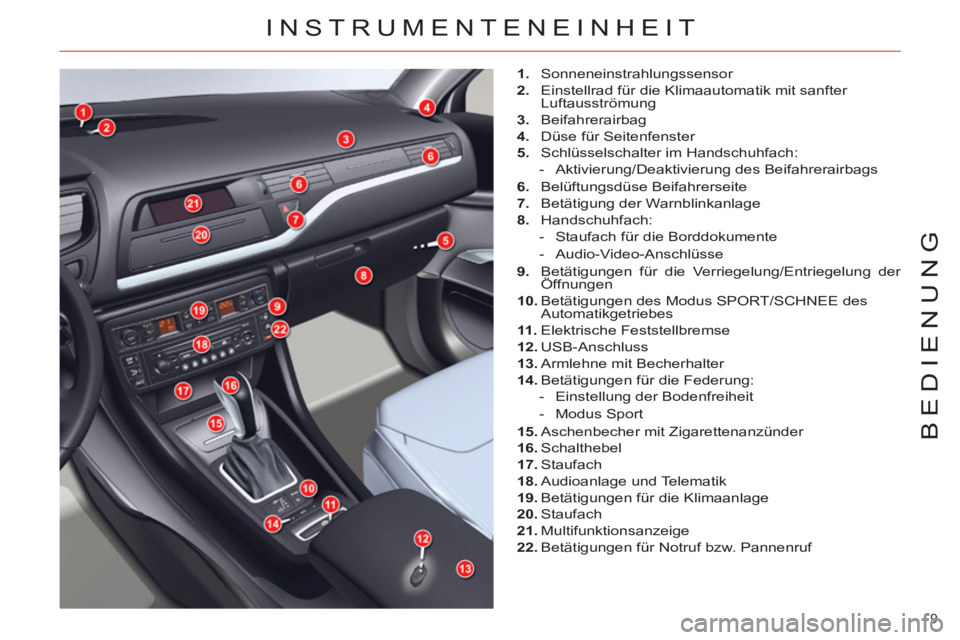

9
BEDIENUNG
INSTRUMENTENEINHEIT



1.
Sonneneinstrahlungssensor

2.
Einstellrad für die Klimaautomatik mit sanfter
Luftausströmung

3.
Beifahrerairbag

4.
Düse für Seitenfenster

5.
Schlüsselschalter im Handschuhfach:


- Aktivierung/Deaktivierung des Beifahrerairbags

6.
Belüftungsdüse Beifahrerseite

7.
Betätigung der Warnblinkanlage

8.
Handschuhfach:


- Staufach für die Borddokumente

- Audio-Video-Anschlüsse

9.
Betätigungen für die Verriegelung/Entriegelung der
Öffnungen

10.
Betätigungen des Modus SPORT/SCHNEE des
Automatikgetriebes

11 .
Elektrische Feststellbremse

12.
USB-Anschluss

13.
Armlehne mit Becherhalter

14.
Betätigungen für die Federung:


- Einstellung der Bodenfreiheit

- Modus Sport

15.
Aschenbecher mit Zigarettenanzünder

16.
Schalthebel

17.
Staufach

18.
Audioanlage und Telematik

19.
Betätigungen für die Klimaanlage

20.
Staufach

21.
Multifunktionsanzeige

22.
Betätigungen für Notruf bzw. Pannenruf

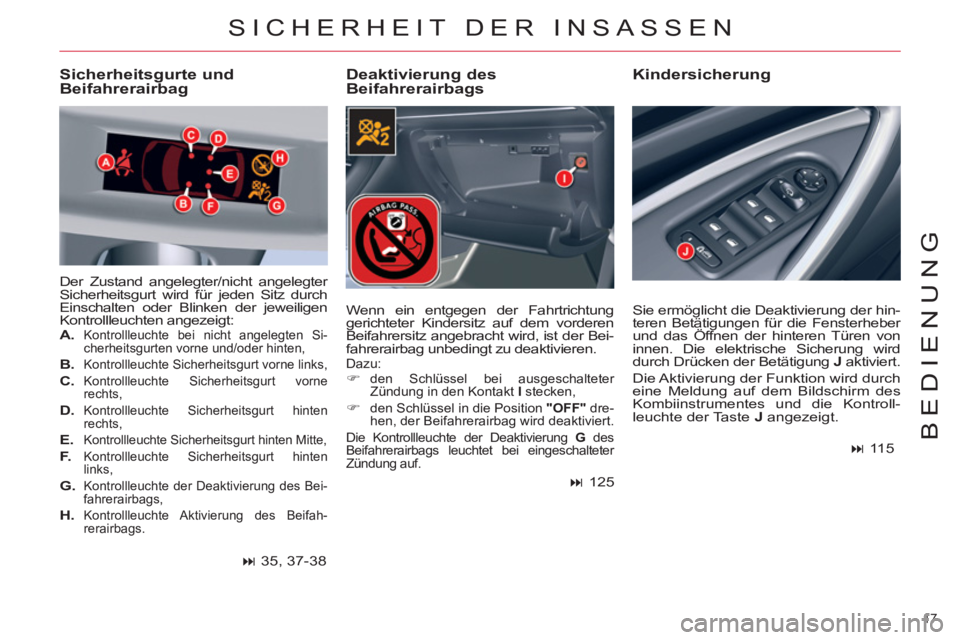

17
BEDIENUNG
SICHERHEIT DER INSASSEN


Deaktivierung des
Beifahrerairbags
Kindersicherung

Sicherheitsgurte und
Beifahrerairbag
Der Zustand angelegter/nicht angelegter
Sicherheitsgurt wird für jeden Sitz durch
Einschalten oder Blinken der jeweiligen
Kontrollleuchten angezeigt:


A.

Kontrollleuchte bei nicht angelegten Si-
cherheitsgurten vorne und/oder hinten,

B. Kontrollleuchte Sicherheitsgurt vorne links,


C. Kontrollleuchte Sicherheitsgurt vorne
rechts,

D. Kontrollleuchte Sicherheitsgurt hinten
rechts,

E. Kontrollleuchte Sicherheitsgurt hinten Mitte,

F. Kontrollleuchte Sicherheitsgurt hinten
links,

G. Kontrollleuchte der Deaktivierung des Bei-
fahrerairbags,

H. Kontrollleuchte Aktivierung des Beifah-
rerairbags.




35, 37-38
Wenn ein entgegen der Fahrtrichtung
gerichteter Kindersitz auf dem vorderen
Beifahrersitz angebracht wird, ist der Bei-
fahrerairbag unbedingt zu deaktivieren.

Dazu:

) den Schlüssel bei ausgeschalteter
Zündung in den Kontakt I
stecken,


)
den Schlüssel in die Position "OFF"
dre-
hen, der Beifahrerairbag wird deaktiviert.
Die Kontrollleuchte der Deaktivierung G
des
Beifahrerairbags leuchtet bei eingeschalteter
Zündung auf.



125
Sie ermöglicht die Deaktivierung der hin-
teren Betätigungen für die Fensterheber
und das Öffnen der hinteren Türen von
innen. Die elektrische Sicherung wird
durch Drücken der Betätigung J
aktiviert.
Die Aktivierung der Funktion wird durch
eine Meldung auf dem Bildschirm des
Kombiinstrumentes und die Kontroll-
leuchte der Taste J
angezeigt.



115

I

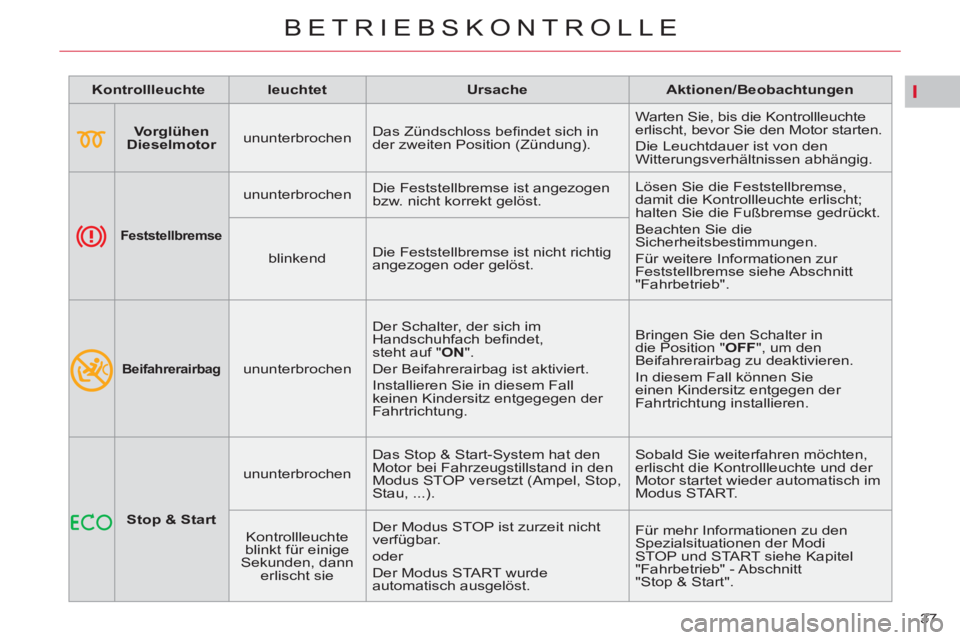

37
BETRIEBSKONTROLLE


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen






Vorglühen
Dieselmotor


ununterbrochen Das Zündschloss befi ndet sich in
der zweiten Position (Zündung). Warten Sie, bis die Kontrollleuchte
erlischt, bevor Sie den Motor starten.
Die Leuchtdauer ist von den
Witterungsverhältnissen abhängig.






Feststellbremse



ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse,
damit die Kontrollleuchte erlischt;
halten Sie die Fußbremse gedrückt.
Beachten Sie die
Sicherheitsbestimmungen.
Für weitere Informationen zur
Feststellbremse siehe Abschnitt
"Fahrbetrieb".
blinkend Die Feststellbremse ist nicht richtig
angezogen oder gelöst.





Beifahrerairbag

ununterbrochen Der Schalter, der sich im
Handschuhfach befi ndet,
steht auf " ON
".
Der Beifahrerairbag ist aktiviert.
Installieren Sie in diesem Fall
keinen Kindersitz entgegegen der
Fahrtrichtung. Bringen Sie den Schalter in
die Position " OFF
", um den
Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie
einen Kindersitz entgegen der
Fahrtrichtung installieren.



Stop & Start


ununterbrochen Das Stop & Start-System hat den
Motor bei Fahrzeugstillstand in den
Modus STOP versetzt (Ampel, Stop,
Stau, ...). Sobald Sie weiterfahren möchten,
erlischt die Kontrollleuchte und der
Motor startet wieder automatisch im
Modus START.

Kontrollleuchte
blinkt für einige
Sekunden, dann
erlischt sie Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den
Spezialsituationen der Modi
STOP und START siehe Kapitel
"Fahrbetrieb" - Abschnitt
"Stop & Start".

I

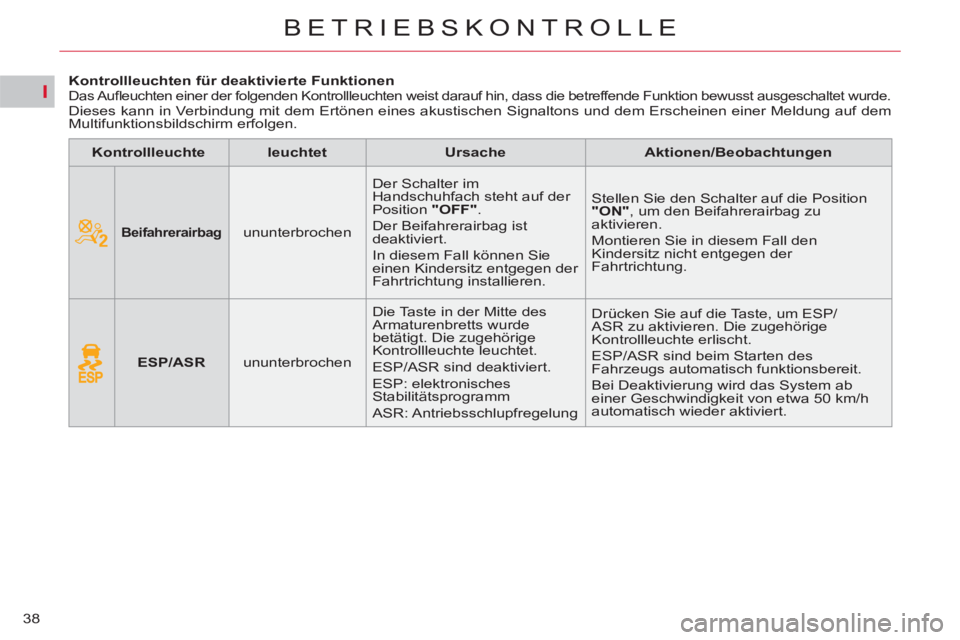

38
BETRIEBSKONTROLLE










Kontrollleuchten für deaktivierte Funktionen
Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde. Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem
Multifunktionsbildschirm erfolgen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Beifahrerairbag



ununterbrochen Der Schalter im
Handschuhfach steht auf der
Position "OFF"
.
Der Beifahrerairbag ist
deaktiviert.
In diesem Fall können Sie
einen Kindersitz entgegen der
Fahrtrichtung installieren.
Stellen Sie den Schalter auf die Position
"ON"
, um den Beifahrerairbag zu
aktivieren.
Montieren Sie in diesem Fall den
Kindersitz nicht entgegen der
Fahrtrichtung.





ESP/ASR


ununterbrochen Die Taste in der Mitte des
Armaturenbretts wurde
betätigt. Die zugehörige
Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um ESP/
ASR zu aktivieren. Die zugehörige
Kontrollleuchte erlischt.
ESP/ASR sind beim Starten des
Fahrzeugs automatisch funktionsbereit.
Bei Deaktivierung wird das System ab
einer Geschwindigkeit von etwa 50 km/h
automatisch wieder aktiviert.

VII
!

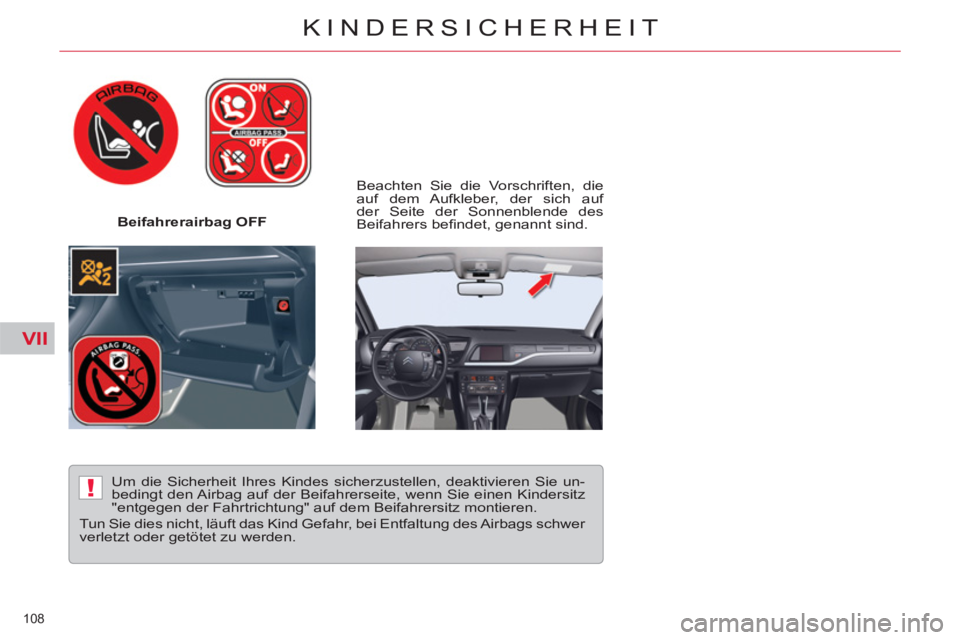

108
KINDERSICHERHEIT


Beifahrerairbag OFF
Beachten Sie die Vorschriften, die
auf dem Aufkleber, der sich auf
der Seite der Sonnenblende des
Beifahrers befi ndet, genannt sind.

Um die Sicherheit Ihres Kindes sicherzustellen, deaktivieren Sie un-
bedingt den Airbag auf der Beifahrerseite, wenn Sie einen Kindersitz
"entgegen der Fahrtrichtung" auf dem Beifahrersitz montieren.
Tun Sie dies nicht, läuft das Kind Gefahr, bei Entfaltung des Airbags schwer
verletzt oder getötet zu werden.

VII

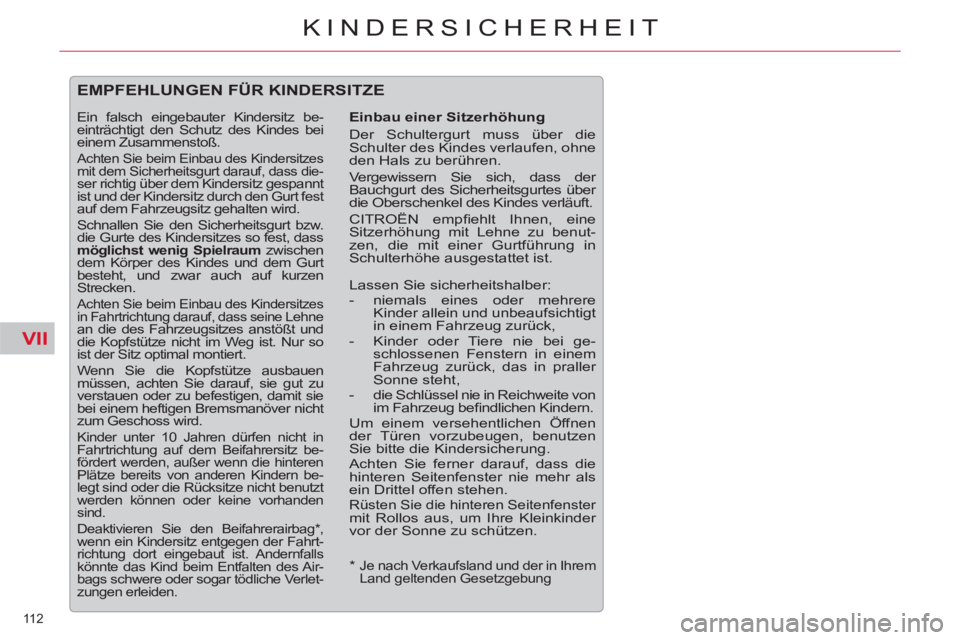

112
KINDERSICHERHEIT

*
Je nach Verkaufsland und der in Ihrem
Land geltenden Gesetzgebung

EMPFEHLUNGEN FÜR KINDERSITZE


Einbau einer Sitzerhöhung
Der Schultergurt muss über die
Schulter des Kindes verlaufen, ohne
den Hals zu berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Oberschenkel des Kindes verläuft.
CITROËN empfi ehlt Ihnen, eine
Sitzerhöhung mit Lehne zu benut-
zen, die mit einer Gurtführung in
Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:


- niemals eines oder mehrere
Kinder allein und unbeaufsichtigt
in einem Fahrzeug zurück,

- Kinder oder Tiere nie bei ge-
schlossenen Fenstern in einem
Fahrzeug zurück, das in praller
Sonne steht,

- die Schlüssel nie in Reichweite von
im Fahrzeug befi ndlichen Kindern.
Um einem versehentlichen Öffnen
der Türen vorzubeugen, benutzen
Sie bitte die Kindersicherung.
Achten Sie ferner darauf, dass die
hinteren Seitenfenster nie mehr als
ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos aus, um Ihre Kleinkinder
vor der Sonne zu schützen.

Ein falsch eingebauter Kindersitz be-
einträchtigt den Schutz des Kindes bei
einem Zusammenstoß.
Achten Sie beim Einbau des Kindersitzes mit dem Sicherheitsgurt darauf, dass die-ser richtig über dem Kindersitz gespannt
ist und der Kindersitz durch den Gurt fest
auf dem Fahrzeugsitz gehalten wird.
Schnallen Sie den Sicherheitsgurt bzw.
die Gurte des Kindersitzes so fest, dass
möglichst wenig Spielraum
zwischen
dem Körper des Kindes und dem Gurt
besteht, und zwar auch auf kurzen
Strecken.
Achten Sie beim Einbau des Kindersitzes in Fahrtrichtung darauf, dass seine Lehne an die des Fahrzeugsitzes anstößt und
die Kopfstütze nicht im Weg ist. Nur so
ist der Sitz optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit sie
bei einem heftigen Bremsmanöver nicht
zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht in
Fahrtrichtung auf dem Beifahrersitz be-
fördert werden, außer wenn die hinteren
Plätze bereits von anderen Kindern be-
legt sind oder die Rücksitze nicht benutzt
werden können oder keine vorhanden
sind.
Deaktivieren Sie den Beifahrerairbag * ,
wenn ein Kindersitz entgegen der Fahrt-
richtung dort eingebaut ist. Andernfalls
könnte das Kind beim Entfalten des Air-
bags schwere oder sogar tödliche Verlet-
zungen erleiden.

VIII
125
SICHERHEIT






Frontairbags

System, das bei einem starken
Frontalaufprall Fahrer und Beifahrer
schützt und die Verletzungsgefahr an
Kopf und Oberkörper vermindert.
Auf der Fahrerseite ist der Airbag
im Lenkrad eingebaut, auf der
Beifahrerseite im Armaturenbrett
oberhalb des Handschuhfachs.

Auslösung
Bei einem starken Frontalaufprall,
der auf den Frontalaufprallbereich A

insgesamt oder teilweise, entlang der
Fahrzeuglängsachse in horizontaler
Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die
Airbags gleichzeitig ausgelöst, es
sei denn, der Beifahrerfrontairbag
ist deaktiviert.
Der Frontairbag entfaltet sich zwi-
schen dem vorderen Insassen im
Fahrzeug und dem Armaturenbrett,
um die Schleuderbewegung nach
vorn abzuschwächen.
Deaktivierung

Diese Kontrollleuchte leuchtet
bei eingeschalteter Zündung in
der Anzeige der Dachkonsole,
solange der Beifahrerairbag
deaktiviert ist.
Um die Sicherheit Ihres Kindes zu ge-
währleisten, deaktivieren Sie bitte grund-
sätzlich den Beifahrerairbag, wenn Sie
einen Kindersitz entgegen der Fahrtrich-
tung auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere
oder sogar tödliche Verletzungen beim
Entfalten des Airbags erleiden.


Aktivierung
Drehen Sie, sobald Sie den
Kindersitz entfernen, den Schalter 1

wieder auf "ON"
, um den Airbag er-
neut zu aktivieren und die Sicherheit
des Beifahrers bei einem Aufprall zu
gewährleisten.

Funktionsstörung

Wenn dieses Symbol in
Verbindung mit einem akus-
tischen Warnsignal und
einer Meldung auf dem
Bildschirm des Kombiinstrumentes
erscheint, wenden Sie sich bitte
an eine CITROËN-Vertragswerkstatt
oder eine qualifi zierte Werkstatt, um
das System überprüfen zu lassen. Es kann lediglich der Beifahrerairbag
deaktivert werden:


)
Stecken Sie bei ausgeschal-
teter Zündung
den Schlüssel in
den Schalter zur Deaktivierung
des Beifahrerairbags 1
.

)
Drehen Sie ihn auf "OFF"
.

)
Ziehen Sie ihn dann in dieser
Position ab.
Wenn diese Kontrollleuchte
blinkt, wenden Sie sich bitte
an eine CITROËN-Vertrags-
werkstatt oder eine qualifi -
zierte Werkstatt.

Wenn beide Airbag-Kontrollleuchten ununterbro-
chen leuchten, installieren Sie bitte keinen Kindersitz
entgegen der Fahrtrichtung auf dem Beifahrersitz.
Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifi zierten
Werkstatt überprüfen.
