2012 CITROEN C5 navigation

10

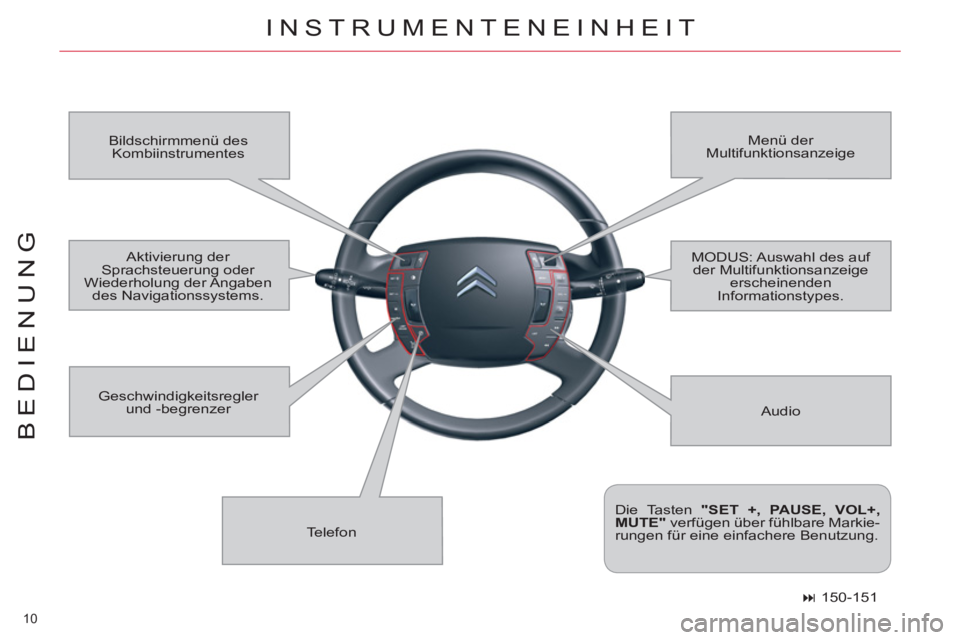

BEDIENUNG
INSTRUMENTENEINHEIT

Audio Bildschirmmenü des
Kombiinstrumentes Menü der
Multifunktionsanzeige
Telefon Geschwindigkeitsregler
und -begrenzer

Die Tasten "SET +, PAUSE, VOL+,
MUTE"
verfügen über fühlbare Markie-
rungen für eine einfachere Benutzung. Aktivierung der
Sprachsteuerung oder
Wiederholung der Angaben
des Navigationssystems. MODUS: Auswahl des auf
der Multifunktionsanzeige
erscheinenden
Informationstypes.



150-151

I
31

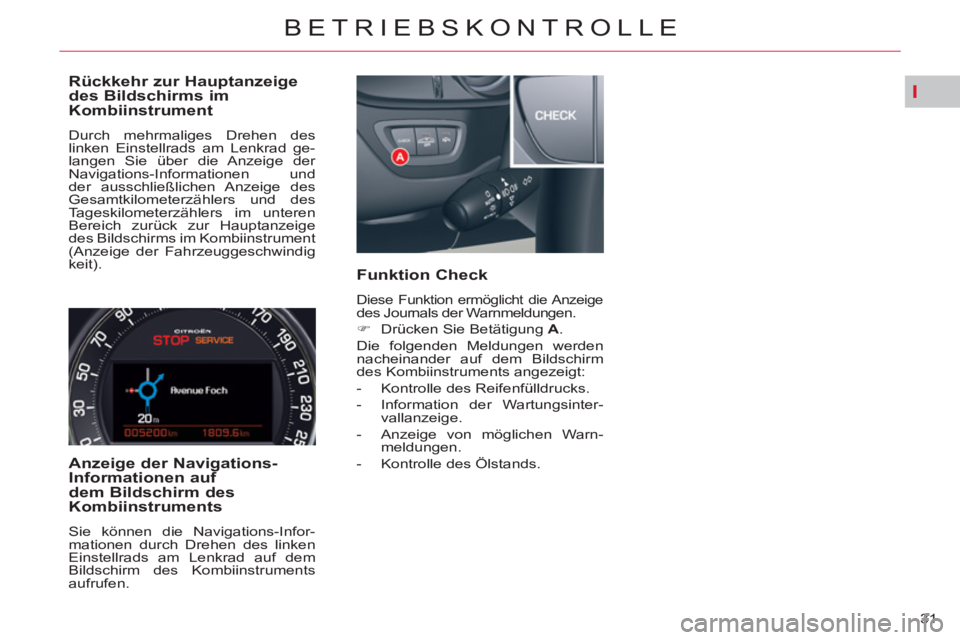

BETRIEBSKONTROLLE

Rückkehr zur Hauptanzeige
des Bildschirms im
Kombiinstrument
Durch mehrmaliges Drehen des
linken Einstellrads am Lenkrad ge-
langen Sie über die Anzeige der
Navigations-Informationen und
der ausschließlichen Anzeige des
Gesamtkilometerzählers und des
Tageskilometerzählers im unteren
Bereich zurück zur Hauptanzeige
des Bildschirms im Kombiinstrument
(Anzeige der Fahrzeuggeschwindig
keit).


Anzeige der Navigations-
Informationen auf
dem Bildschirm des
Kombiinstruments
Sie können die Navigations-Infor-
mationen durch Drehen des linken
Einstellrads am Lenkrad auf dem
Bildschirm des Kombiinstruments
aufrufen.


Funktion Check

Diese Funktion ermöglicht die Anzeige des Journals der Warnmeldungen.


)
Drücken Sie Betätigung A
.
Die folgenden Meldungen werden
nacheinander auf dem Bildschirm
des Kombiinstruments angezeigt:


- Kontrolle des Reifenfülldrucks.

- Information der Wartungsinter-
vallanzeige.

- Anzeige von möglichen Warn-
meldungen.

- Kontrolle des Ölstands.

II
45

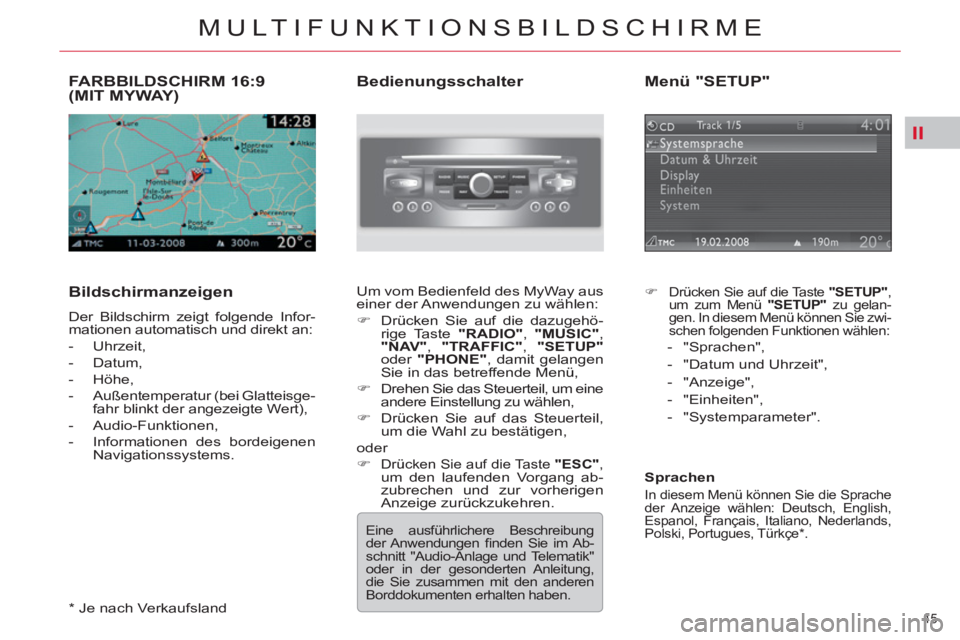

MULTIFUNKTIONSBILDSCHIRME











FARBBILDSCHIRM 16:9
(MIT MYWAY)

Bildschirmanzeigen

Der Bildschirm zeigt folgende Infor-
mationen automatisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisge-
fahr blinkt der angezeigte Wert),

- Audio-Funktionen,

- Informationen des bordeigenen
Navigationssystems.



Bedienungsschalter

Um vom Bedienfeld des MyWay aus
einer der Anwendungen zu wählen:


)
Drücken Sie auf die dazugehö-
rige Taste "RADIO"
, "MUSIC"
,
"NAV"
, "TRAFFIC"
, "SETUP"

oder "PHONE"
, damit gelangen
Sie in das betreffende Menü,

)
Drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
Drücken Sie auf das Steuerteil,
um die Wahl zu bestätigen,
oder

)

Drücken Sie auf die Taste "ESC"
, um den laufenden Vorgang ab-
zubrechen und zur vorherigen
Anzeige zurückzukehren.

* Je nach Verkaufsland

Eine ausführlichere Beschreibung
der Anwendungen fi nden Sie im Ab-
schnitt "Audio-Anlage und Telematik"
oder in der gesonderten Anleitung,
die Sie zusammen mit den anderen
Borddokumenten erhalten haben.


Menü "SETUP"




)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:


- "Sprachen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".



Sprachen

In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .

II
47

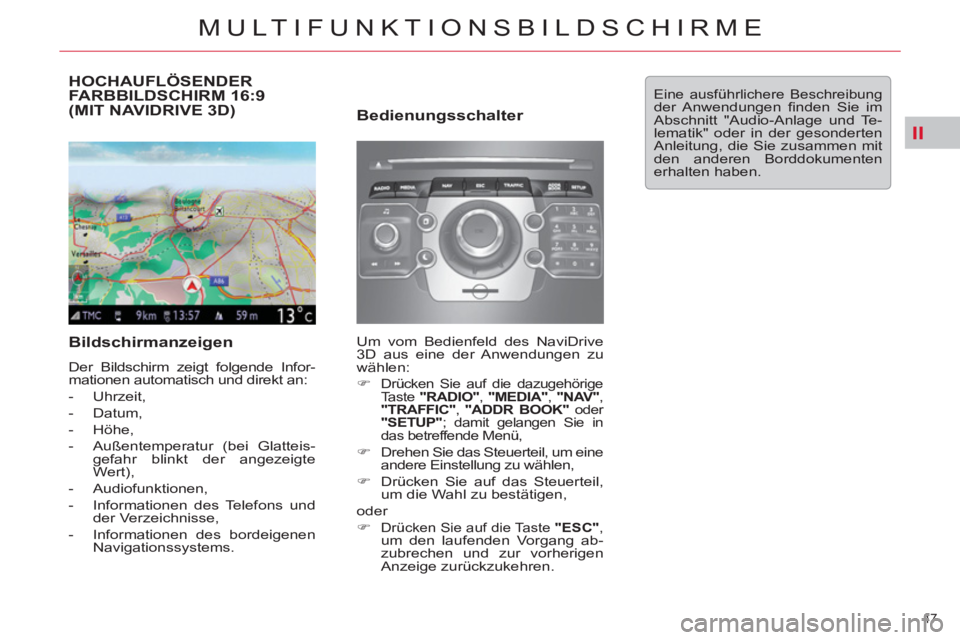

MULTIFUNKTIONSBILDSCHIRME











HOCHAUFLÖSENDER
FARBBILDSCHIRM 16:9
(MIT NAVIDRIVE 3D)

Bildschirmanzeigen

Der Bildschirm zeigt folgende Infor-
mationen automatisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteis-
gefahr blinkt der angezeigte
Wert),

- Audiofunktionen,

- Informationen des Telefons und
der Verzeichnisse,

- Informationen des bordeigenen
Navigationssystems.



Bedienungsschalter

Um vom Bedienfeld des NaviDrive
3D aus eine der Anwendungen zu
wählen:


)

Drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
Drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
Drücken Sie auf das Steuerteil,
um die Wahl zu bestätigen,
oder

)

Drücken Sie auf die Taste "ESC"
, um den laufenden Vorgang ab-
zubrechen und zur vorherigen
Anzeige zurückzukehren.

Eine ausführlichere Beschreibung der Anwendungen fi nden Sie im
Abschnitt "Audio-Anlage und Te-
lematik" oder in der gesonderten
Anleitung, die Sie zusammen mit
den anderen Borddokumenten
erhalten haben.

IX
150

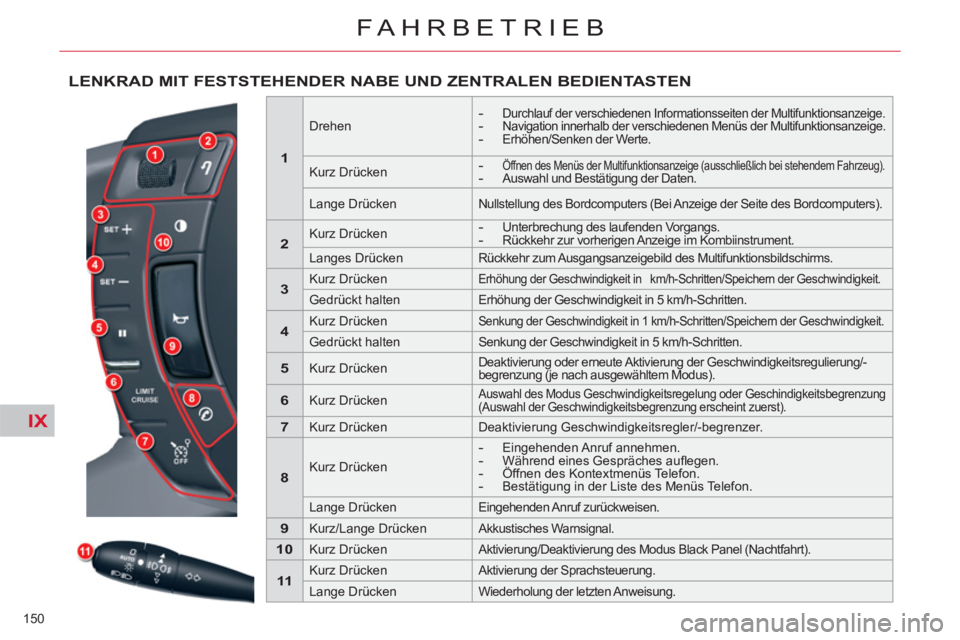

FAHRBETRIEB





LENKRAD MIT FESTSTEHENDER NABE UND ZENTRALEN BEDIENTASTEN



1




Drehen
- Durchlauf der verschiedenen Informationsseiten der Multifunktionsanzeige.
-
Navigation innerhalb der verschiedenen Menüs der Multifunktionsanzeige.
-
Erhöhen/Senken der Werte.

Kurz Drücken

- Öffnen des Menüs der Multifunktionsanzeige (ausschließlich bei stehendem Fahrzeug).
-
Auswahl und Bestätigung der Daten.

Lange Drücken Nullstellung des Bordcomputers (Bei Anzeige der Seite des Bordcomputers).



2



Kurz Drücken


- Unterbrechung des laufenden Vorgangs.

- Rückkehr zur vorherigen Anzeige im Kombiinstrument.

Langes Drücken Rückkehr zum Ausgangsanzeigebild des Multifunktionsbildschirms.



3



Kurz Drücken Erhöhung der Geschwindigkeit in km/h-Schritten/Speichern der Geschwindigkeit.


Gedrückt halten Erhöhung der Geschwindigkeit in 5 km/h-Schritten.



4



Kurz Drücken
Senkung der Geschwindigkeit in 1 km/h-Schritten/Speichern der Geschwindigkeit.


Gedrückt halten Senkung der Geschwindigkeit in 5 km/h-Schritten.



5



Kurz Drücken Deaktivierung oder erneute Aktivierung der Geschwindigkeitsregulierung/-
begrenzung (je nach ausgewähltem Modus).


6



Kurz Drücken
Auswahl des Modus Geschwindigkeitsregelung oder Geschindigkeitsbegrenzung
(Auswahl der Geschwindigkeitsbegrenzung erscheint zuerst).


7



Kurz Drücken Deaktivierung Geschwindigkeitsregler/-begrenzer.



8



Kurz Drücken

- Eingehenden Anruf annehmen.
- Während eines Gespräches aufl egen.
-
Öffnen des Kontextmenüs Telefon.
-
Bestätigung in der Liste des Menüs Telefon.

Lange Drücken Eingehenden Anruf zurückweisen.



9



Kurz/Lange Drücken Akkustisches Warnsignal.



10



Kurz Drücken Aktivierung/Deaktivierung des Modus Black Panel (Nachtfahrt).



11



Kurz Drücken Aktivierung der Sprachsteuerung.

Lange Drücken Wiederholung der letzten Anweisung.

XI
!
199

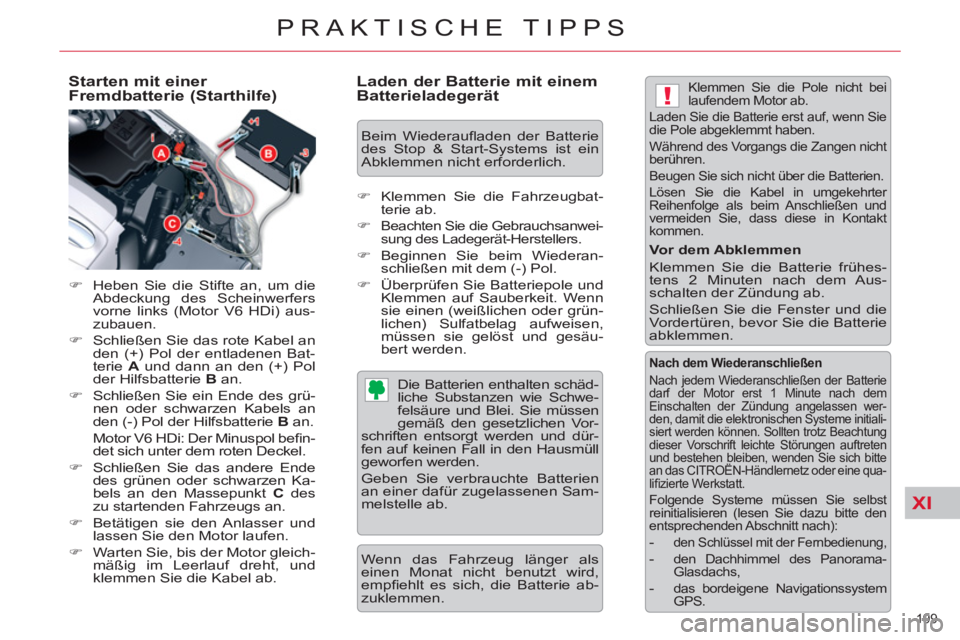

PRAKTISCHE TIPPS

Starten mit einer
Fremdbatterie (Starthilfe)


)
Heben Sie die Stifte an, um die
Abdeckung des Scheinwerfers
vorne links (Motor V6 HDi) aus-
zubauen.

)
Schließen Sie das rote Kabel an
den (+) Pol der entladenen Bat-
terie A
und dann an den (+) Pol
der Hilfsbatterie B
an.

)
Schließen Sie ein Ende des grü-
nen oder schwarzen Kabels an
den (-) Pol der Hilfsbatterie B
an.
Motor V6 HDi: Der Minuspol befi n-
det sich unter dem roten Deckel.

)
Schließen Sie das andere Ende
des grünen oder schwarzen Ka-
bels an den Massepunkt C
des
zu startenden Fahrzeugs an.

)
Betätigen sie den Anlasser und
lassen Sie den Motor laufen.

)
Warten Sie, bis der Motor gleich-
mäßig im Leerlauf dreht, und
klemmen Sie die Kabel ab.



Laden der Batterie mit einem
Batterieladegerät
Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vor-
schriften entsorgt werden und dür-
fen auf keinen Fall in den Hausmüll
geworfen werden.
Geben Sie verbrauchte Batterien
an einer dafür zugelassenen Sam-
melstelle ab.
Wenn das Fahrzeug länger als
einen Monat nicht benutzt wird,
empfi ehlt es sich, die Batterie ab-
zuklemmen.
Klemmen Sie die Pole nicht bei
laufendem Motor ab.
Laden Sie die Batterie erst auf, wenn Sie
die Pole abgeklemmt haben.
Während des Vorgangs die Zangen nicht
berühren.
Beugen Sie sich nicht über die Batterien.
Lösen Sie die Kabel in umgekehrter
Reihenfolge als beim Anschließen und
vermeiden Sie, dass diese in Kontakt
kommen.

Vor dem Abklemmen
Klemmen Sie die Batterie frühes-
tens 2 Minuten nach dem Aus-
schalten der Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie
abklemmen.

Nach dem Wiederanschließen

Nach jedem Wiederanschließen der Batterie
darf der Motor erst 1 Minute nach dem
Einschalten der Zündung angelassen wer-
den, damit die elektronischen Systeme initiali-
siert werden können. Sollten trotz Beachtung
dieser Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich bitte
an das CITROËN-Händlernetz oder eine qua-
lifi zierte Werkstatt.

Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):


- den Schlüssel mit der Fernbedienung,


- den Dachhimmel des Panorama-
Glasdachs,

- das bordeigene Navigationssystem
GPS.





)
Klemmen Sie die Fahrzeugbat-
terie ab.

)

Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederan-
schließen mit dem (-) Pol.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn
sie einen (weißlichen oder grün-
lichen) Sulfatbelag aufweisen,
müssen sie gelöst und gesäu-
bert werden.
Beim Wiederaufl aden der Batterie
des Stop & Start-Systems ist ein
Abklemmen nicht erforderlich.

XI
!
200

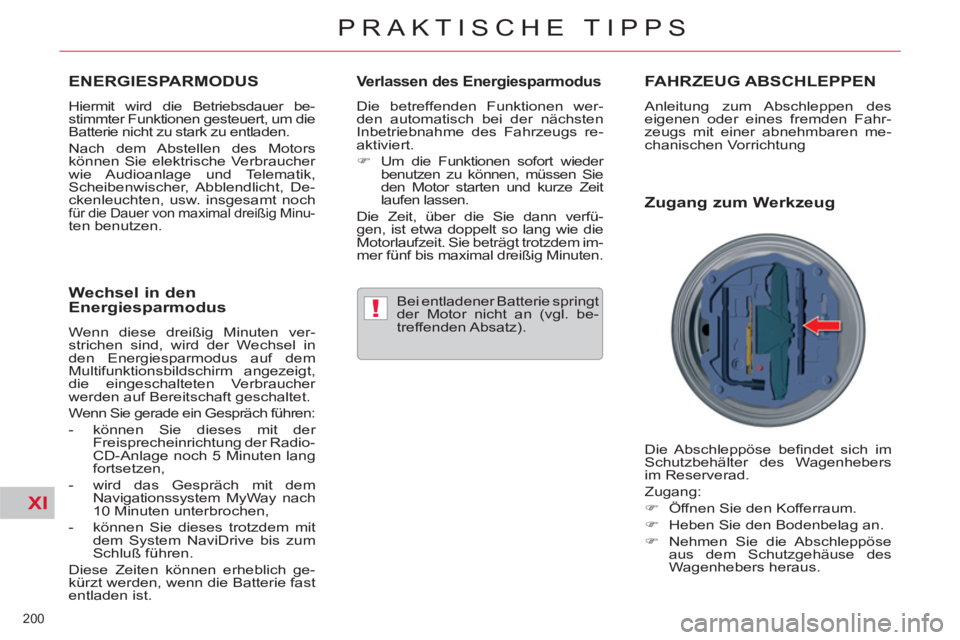

PRAKTISCHE TIPPS








ENERGIESPARMODUS

Hiermit wird die Betriebsdauer be-
stimmter Funktionen gesteuert, um die
Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors
können Sie elektrische Verbraucher
wie Audioanlage und Telematik,
Scheibenwischer, Abblendlicht, De-
ckenleuchten, usw. insgesamt noch
für die Dauer von maximal dreißig Minu-ten benutzen.

Wechsel in den
Energiesparmodus
Wenn diese dreißig Minuten ver-
strichen sind, wird der Wechsel in
den Energiesparmodus auf dem
Multifunktionsbildschirm angezeigt,
die eingeschalteten Verbraucher
werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen:



- können Sie dieses mit der
Freisprecheinrichtung der Radio-
CD-Anlage noch 5 Minuten lang
fortsetzen,

- wird das Gespräch mit dem
Navigationssystem MyWay nach
10 Minuten unterbrochen,

- können Sie dieses trotzdem mit
dem System NaviDrive bis zum
Schluß führen.
Diese Zeiten können erheblich ge-
kürzt werden, wenn die Batterie fast
entladen ist.


Verlassen des Energiesparmodus

Die betreffenden Funktionen wer-
den automatisch bei der nächsten
Inbetriebnahme des Fahrzeugs re-
aktiviert.


)
Um die Funktionen sofort wieder
benutzen zu können, müssen Sie
den Motor starten und kurze Zeit
laufen lassen.
Die Zeit, über die Sie dann verfü-
gen, ist etwa doppelt so lang wie die
Motorlaufzeit. Sie beträgt trotzdem im-
mer fünf bis maximal dreißig Minuten.
Bei entladener Batterie springt
der Motor nicht an (vgl. be-
treffenden Absatz).






FAHRZEUG ABSCHLEPPEN

Anleitung zum Abschleppen des
eigenen oder eines fremden Fahr-
zeugs mit einer abnehmbaren me-
chanischen Vorrichtung

Zugang zum Werkzeug

Die Abschleppöse befi ndet sich im
Schutzbehälter des Wagenhebers
im Reserverad.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Bodenbelag an.

)
Nehmen Sie die Abschleppöse
aus dem Schutzgehäuse des
Wagenhebers heraus.

XI
!
208

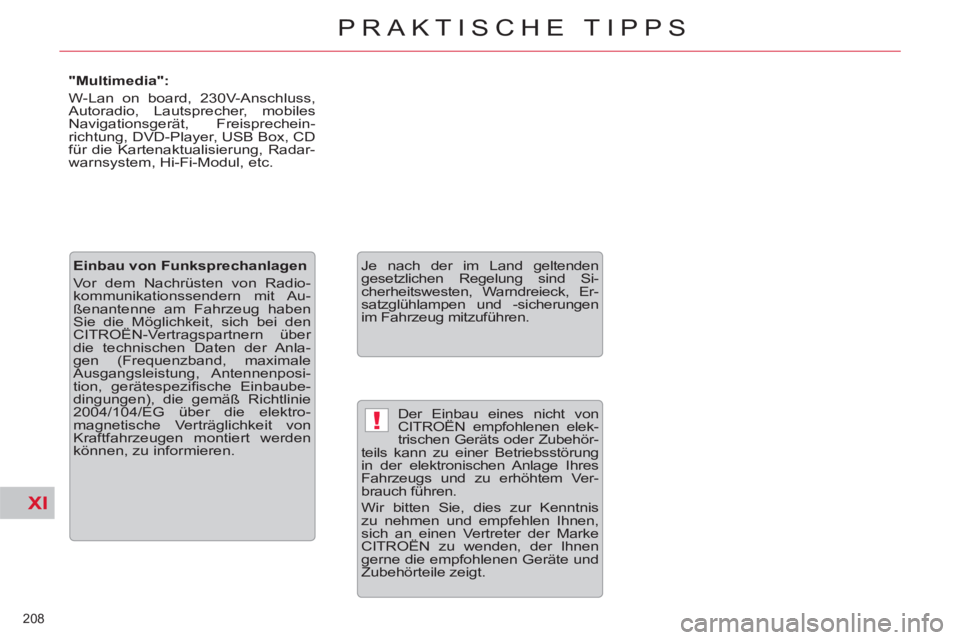

PRAKTISCHE TIPPS
Der Einbau eines nicht von
CITROËN empfohlenen elek-
trischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis
zu nehmen und empfehlen Ihnen,
sich an einen Vertreter der Marke
CITROËN zu wenden, der Ihnen
gerne die empfohlenen Geräte und
Zubehörteile zeigt.

Je nach der im Land geltenden
gesetzlichen Regelung sind Si-
cherheitswesten, Warndreieck, Er-
satzglühlampen und -sicherungen
im Fahrzeug mitzuführen.
Einbau von Funksprechanlagen
Vor dem Nachrüsten von Radio-
kommunikationssendern mit Au-
ßenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den
CITROËN-Vertragspartnern über
die technischen Daten der Anla-
gen (Frequenzband, maximale
Ausgangsleistung, Antennenposi-
tion, gerätespezifi sche Einbaube-
dingungen), die gemäß Richtlinie
2004/104/EG über die elektro-
magnetische Verträglichkeit von
Kraftfahrzeugen montiert werden
können, zu informieren.


"Multimedia":
W-Lan on board, 230V-Anschluss,
Autoradio, Lautsprecher, mobiles
Navigationsgerät, Freisprechein-
richtung, DVD-Player, USB Box, CD
für die Kartenaktualisierung, Radar-
warnsystem, Hi-Fi-Modul, etc.
