2012 CITROEN C5 Betriebsanleitungen (in German)

15
BEDIENUNG
RICHTIG ÜBERWACHEN

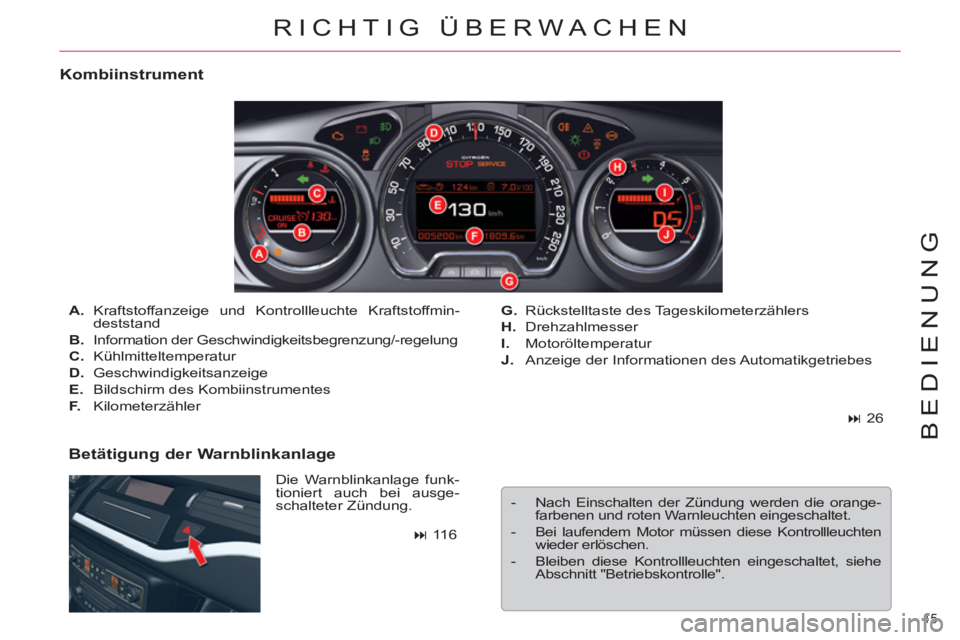

Kombiinstrument

Die Warnblinkanlage funk-
tioniert auch bei ausge-
schalteter Zündung.

A.
Kraftstoffanzeige und Kontrollleuchte Kraftstoffmin-
deststand

B.
Information der Geschwindigkeitsbegrenzung/-regelung

C.
Kühlmitteltemperatur

D.
Geschwindigkeitsanzeige

E.
Bildschirm des Kombiinstrumentes

F.
Kilometerzähler
G.
Rückstelltaste des Tageskilometerzählers

H.
Drehzahlmesser

I.
Motoröltemperatur

J.
Anzeige der Informationen des Automatikgetriebes



- Nach Einschalten der Zündung werden die orange-
farbenen und roten Warnleuchten eingeschaltet.

- Bei laufendem Motor müssen diese Kontrollleuchten
wieder erlöschen.

- Bleiben diese Kontrollleuchten eingeschaltet, siehe
Abschnitt "Betriebskontrolle".



Betätigung der Warnblinkanlage




26




116

16
BEDIENUNG
RICHTIG ÜBERWACHEN


Reifenfülldruckerkennung

Das System der Reifenfülldruckerken-
nung stellt eine Fahrunterstützung dar,
die Sie über den Zustand Ihrer Reifen
informiert.
Sie ersetzt weder die Aufmerksamkeit
noch die Verantwortung des Fahrers.

Energiesparmodus

Nach dem Abstellen des Motors wer-
den bestimmte Funktionen (Autoradio,
Scheibenwischer, Fensterheber, Schie-
bedach, elektrische Sitzeinstellung,
Video, Innenbeleuchtung, motorisierte
Heckklappe usw.) nur noch maximal
eine Stunde lang mit Strom versorgt,
um die Batterie nicht komplett zu ent-
laden.
Diese Zeit kann bei geringer Batterie-
ladung deutlich kürzer sein. Nach Ablauf dieser Zeit erscheint eine
Meldung auf dem Display des Kombiins-
trumentes und die aktiven Funktionen ge-
hen in den Standby-Betrieb über.
Diese Funktionen werden beim Starten
des Motors wieder automatisch aktiviert.


117




200

17
BEDIENUNG
SICHERHEIT DER INSASSEN


Deaktivierung des
Beifahrerairbags
Kindersicherung

Sicherheitsgurte und
Beifahrerairbag
Der Zustand angelegter/nicht angelegter
Sicherheitsgurt wird für jeden Sitz durch
Einschalten oder Blinken der jeweiligen
Kontrollleuchten angezeigt:


A.

Kontrollleuchte bei nicht angelegten Si-
cherheitsgurten vorne und/oder hinten,

B. Kontrollleuchte Sicherheitsgurt vorne links,


C. Kontrollleuchte Sicherheitsgurt vorne
rechts,

D. Kontrollleuchte Sicherheitsgurt hinten
rechts,

E. Kontrollleuchte Sicherheitsgurt hinten Mitte,

F. Kontrollleuchte Sicherheitsgurt hinten
links,

G. Kontrollleuchte der Deaktivierung des Bei-
fahrerairbags,

H. Kontrollleuchte Aktivierung des Beifah-
rerairbags.




35, 37-38
Wenn ein entgegen der Fahrtrichtung
gerichteter Kindersitz auf dem vorderen
Beifahrersitz angebracht wird, ist der Bei-
fahrerairbag unbedingt zu deaktivieren.

Dazu:

) den Schlüssel bei ausgeschalteter
Zündung in den Kontakt I
stecken,


)
den Schlüssel in die Position "OFF"
dre-
hen, der Beifahrerairbag wird deaktiviert.
Die Kontrollleuchte der Deaktivierung G
des
Beifahrerairbags leuchtet bei eingeschalteter
Zündung auf.



125
Sie ermöglicht die Deaktivierung der hin-
teren Betätigungen für die Fensterheber
und das Öffnen der hinteren Türen von
innen. Die elektrische Sicherung wird
durch Drücken der Betätigung J
aktiviert.
Die Aktivierung der Funktion wird durch
eine Meldung auf dem Bildschirm des
Kombiinstrumentes und die Kontroll-
leuchte der Taste J
angezeigt.



115

!!!
18
BEDIENUNG

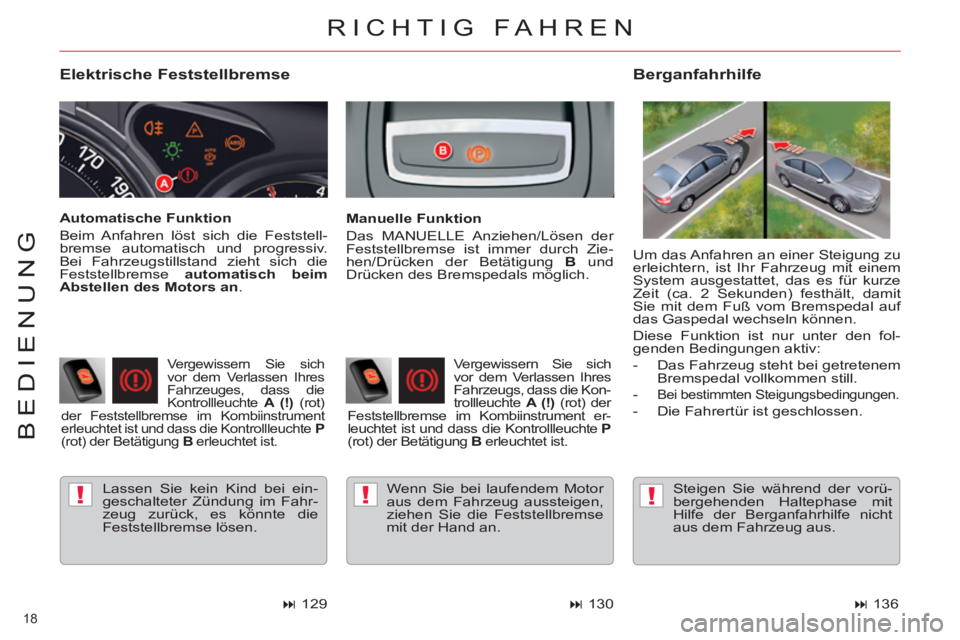

Elektrische Feststellbremse

Lassen Sie kein Kind bei ein-
geschalteter Zündung im Fahr-
zeug zurück, es könnte die
Feststellbremse lösen.


Berganfahrhilfe


Manuelle Funktion
Das MANUELLE Anziehen/Lösen der
Feststellbremse ist immer durch Zie-
hen/Drücken der Betätigung B
und
Drücken des Bremspedals möglich.
Vergewissern Sie sich
vor dem Verlassen Ihres
Fahrzeuges, dass die
Kontrollleuchte A (!)
(rot)
der Feststellbremse im Kombiinstrument
erleuchtet ist und dass die Kontrollleuchte P

(rot) der Betätigung B
erleuchtet ist.

Wenn Sie bei laufendem Motor
aus dem Fahrzeug aussteigen,
ziehen Sie die Feststellbremse
mit der Hand an. Steigen Sie während der vorü-
bergehenden Haltephase mit
Hilfe der Berganfahrhilfe nicht
aus dem Fahrzeug aus. Um das Anfahren an einer Steigung zu
erleichtern, ist Ihr Fahrzeug mit einem
System ausgestattet, das es für kurze
Zeit (ca. 2 Sekunden) festhält, damit
Sie mit dem Fuß vom Bremspedal auf
das Gaspedal wechseln können.
Diese Funktion ist nur unter den fol-
genden Bedingungen aktiv:


- Das Fahrzeug steht bei getretenem
Bremspedal vollkommen still.

-
Bei bestimmten Steigungsbedingungen.


- Die Fahrertür ist geschlossen.

Vergewissern Sie sich
vor dem Verlassen Ihres
Fahrzeugs, dass die Kon-
trollleuchte A (!)
(rot) der
Feststellbremse im Kombiinstrument er-
leuchtet ist und dass die Kontrollleuchte P

(rot) der Betätigung B
erleuchtet ist.


Automatische Funktion
Beim Anfahren löst sich die Feststell-
bremse automatisch und progressiv.
Bei Fahrzeugstillstand zieht sich die
Feststellbremse automatisch beim
Abstellen des Motors an
.

RICHTIG FAHREN




130



136




129

19
BEDIENUNG

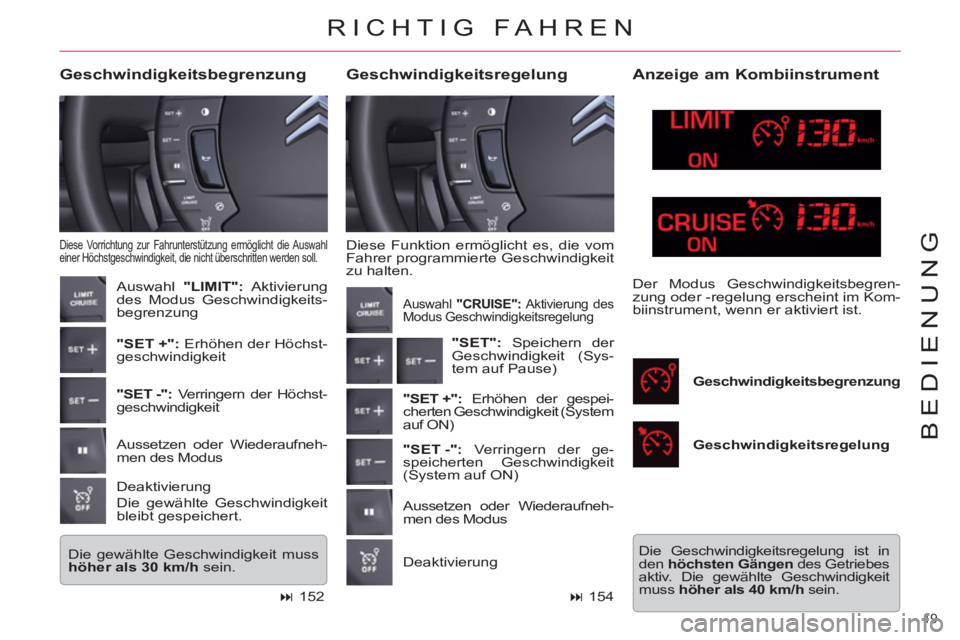

Diese Funktion ermöglicht es, die vom
Fahrer programmierte Geschwindigkeit
zu halten.

Geschwindigkeitsregelung
Geschwindigkeitsbegrenzung

Diese Vorrichtung zur Fahrunterstützung ermöglicht die Auswahl
einer Höchstgeschwindigkeit, die nicht überschritten werden soll.
Die gewählte Geschwindigkeit muss
höher als 30 km/h
sein. Die Geschwindigkeitsregelung ist in
den höchsten Gängen
des Getriebes
aktiv. Die gewählte Geschwindigkeit
muss höher als 40 km/h
sein.


Anzeige am Kombiinstrument

Der Modus Geschwindigkeitsbegren-
zung oder -regelung erscheint im Kom-
biinstrument, wenn er aktiviert ist.

Geschwindigkeitsregelung

Geschwindigkeitsbegrenzung Auswahl "LIMIT":
Aktivierung
des Modus Geschwindigkeits-
begrenzung

"SET +":
Erhöhen der Höchst-
geschwindigkeit

"SET -":
Verringern der Höchst-
geschwindigkeit
Aussetzen oder Wiederaufneh-
men des Modus
Deaktivierung
Die gewählte Geschwindigkeit
bleibt gespeichert.
"SET":
Speichern der
Geschwindigkeit (Sys-
tem auf Pause)
Auswahl "CRUISE":
Aktivierung des
Modus Geschwindigkeitsregelung

"SET +":
Erhöhen der gespei-
cherten Geschwindigkeit (System
auf ON)

"SET -":
Verringern der ge-
speicherten Geschwindigkeit
(System auf ON)
Aussetzen oder Wiederaufneh-
men des Modus
Deaktivierung

RICHTIG FAHREN




152



154

20
BEDIENUNG


)

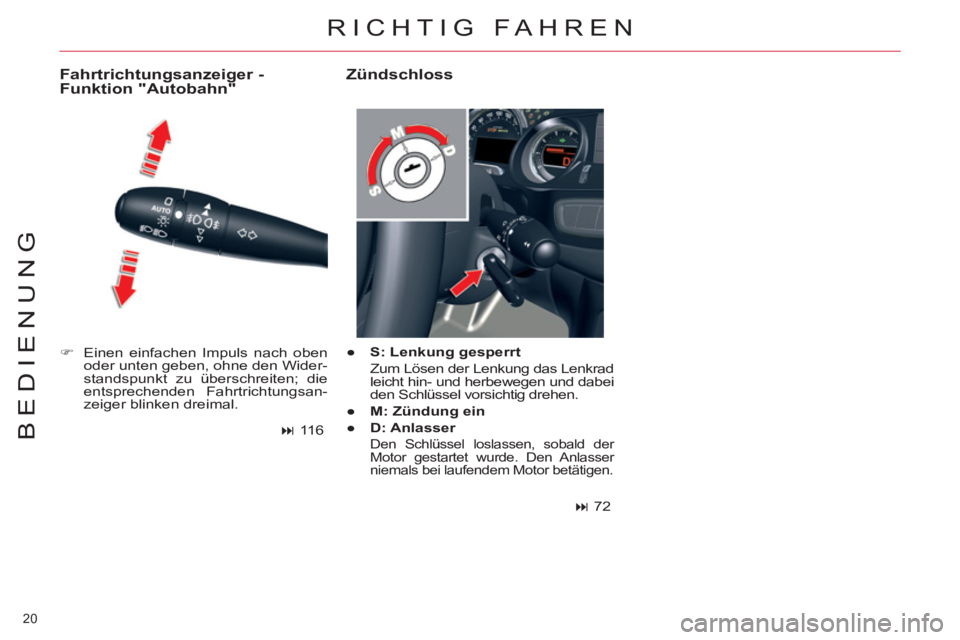

Einen einfachen Impuls nach oben
oder unten geben, ohne den Wider-
standspunkt zu überschreiten; die
entsprechenden Fahrtrichtungsan-
zeiger blinken dreimal.


Fahrtrichtungsanzeiger -
Funktion "Autobahn"
RICHTIG FAHREN




116



Zündschloss



●
S: Lenkung gesperrt

Zum Lösen der Lenkung das Lenkrad
leicht hin- und herbewegen und dabei
den Schlüssel vorsichtig drehen.

●
M: Zündung ein


●
D: Anlasser


Den Schlüssel loslassen, sobald der
Motor gestartet wurde. Den Anlasser
niemals bei laufendem Motor betätigen.




72

!
21
BEDIENUNG

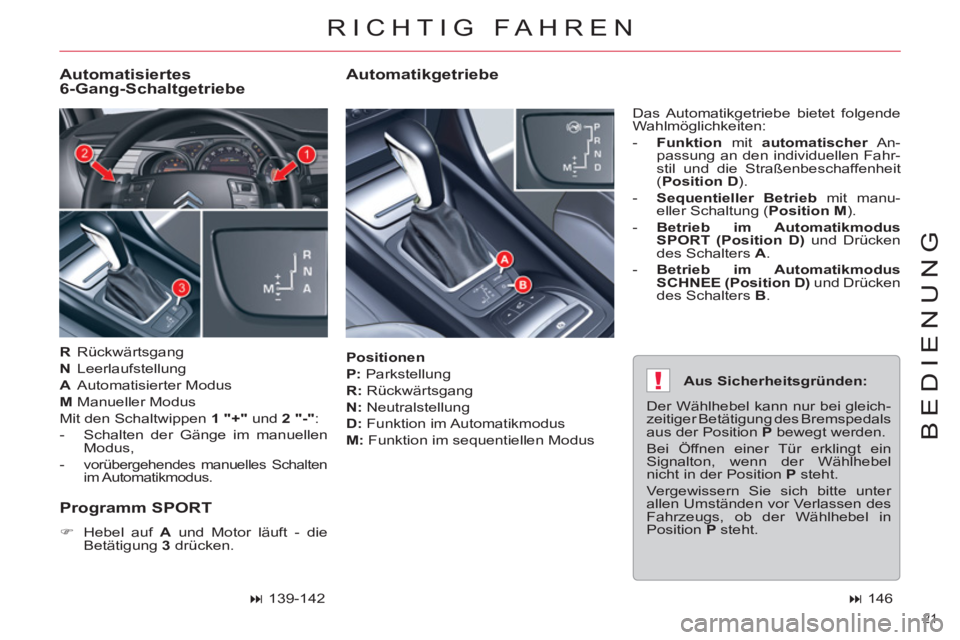

Positionen


P:
Parkstellung

R:
Rückwärtsgang

N:
Neutralstellung

D:
Funktion im Automatikmodus

M:
Funktion im sequentiellen Modus Das Automatikgetriebe bietet folgende
Wahlmöglichkeiten:


- Funktion
mit automatischer
An-
passung an den individuellen Fahr-
stil und die Straßenbeschaffenheit
( Position D
).

- Sequentieller Betrieb
mit manu-
eller Schaltung ( Position M
).

- Betrieb im Automatikmodus
SPORT (Position D)
und Drücken
des Schalters A
.

- Betrieb im Automatikmodus
SCHNEE (Position D)
und Drücken
des Schalters B
.



Aus Sicherheitsgründen:



Automatikgetriebe




146
Der Wählhebel kann nur bei gleich-
zeitiger Betätigung des Bremspedals
aus der Position P
bewegt werden.
Bei Öffnen einer Tür erklingt ein
Signalton, wenn der Wählhebel
nicht in der Position P
steht.
Vergewissern Sie sich bitte unter
allen Umständen vor Verlassen des
Fahrzeugs, ob der Wählhebel in
Position P
steht.

RICHTIG FAHREN


R
Rückwärtsgang

N
Leerlaufstellung

A
Automatisierter Modus

M
Manueller Modus
Mit den Schaltwippen 1
"+"
und 2
"-"
:


- Schalten der Gänge im manuellen
Modus,

- vorübergehendes manuelles Schalten
im Automatikmodus.



Automatisiertes
6-Gang-Schaltgetriebe

Programm SPORT



)
Hebel auf A
und Motor läuft - die
Betätigung 3
drücken.



139-142

22
BEDIENUNG
RICHTIG FAHREN

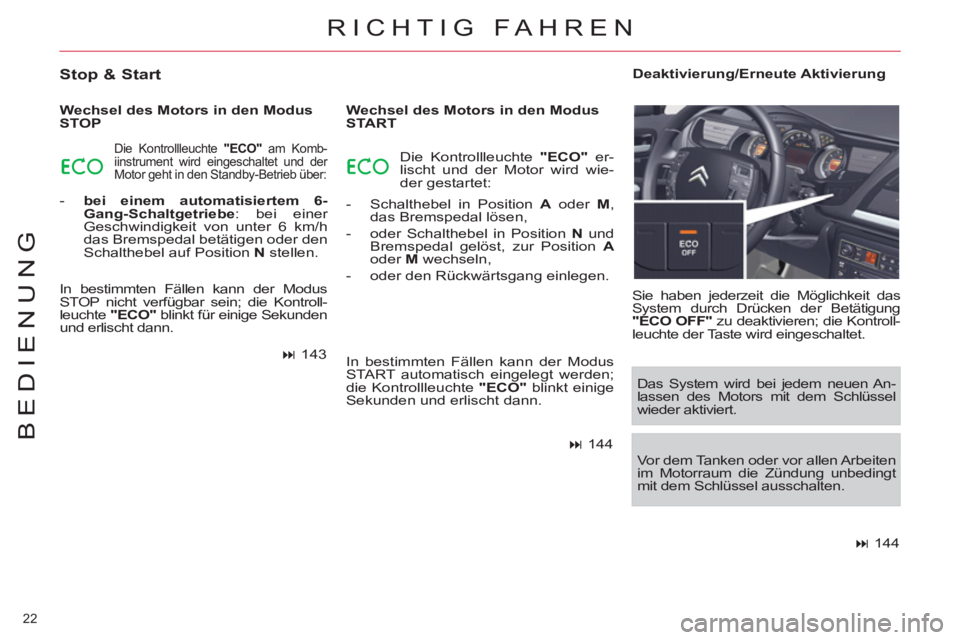

Stop & Start


Wechsel des Motors in den Modus
STOP
Die Kontrollleuchte "ECO"
am Komb-
iinstrument wird eingeschaltet und der
Motor geht in den Standby-Betrieb über:


- bei einem
automatisiertem
6-
Gang-Schaltgetriebe
: bei einer
Geschwindigkeit von unter 6 km/h
das Bremspedal betätigen oder den
Schalthebel auf Position N
stellen.
Wechsel des Motors in den Modus
START
Sie haben jederzeit die Möglichkeit das
System durch Drücken der Betätigung
"ECO OFF"
zu deaktivieren; die Kontroll-
leuchte der Taste wird eingeschaltet.
Das System wird bei jedem neuen An-
lassen des Motors mit dem Schlüssel
wieder aktiviert.
Vor dem Tanken oder vor allen Arbeiten
im Motorraum die Zündung unbedingt
mit dem Schlüssel ausschalten. Die Kontrollleuchte "ECO"
er-
lischt und der Motor wird wie-
der gestartet:


- Schalthebel in Position A
oder M
,
das Bremspedal lösen,

- oder Schalthebel in Position N
und
Bremspedal gelöst, zur Position A

oder M
wechseln,

- oder den Rückwärtsgang einlegen.
In bestimmten Fällen kann der Modus
STOP nicht verfügbar sein; die Kontroll-
leuchte "ECO"
blinkt für einige Sekunden
und erlischt dann.
In bestimmten Fällen kann der Modus
START automatisch eingelegt werden;
die Kontrollleuchte "ECO"
blinkt einige
Sekunden und erlischt dann.


143




144

Deaktivierung/Erneute Aktivierung



144
