2012 CITROEN C5 Betriebsanleitungen (in German)

XII
215
TECHNISCHE DATEN

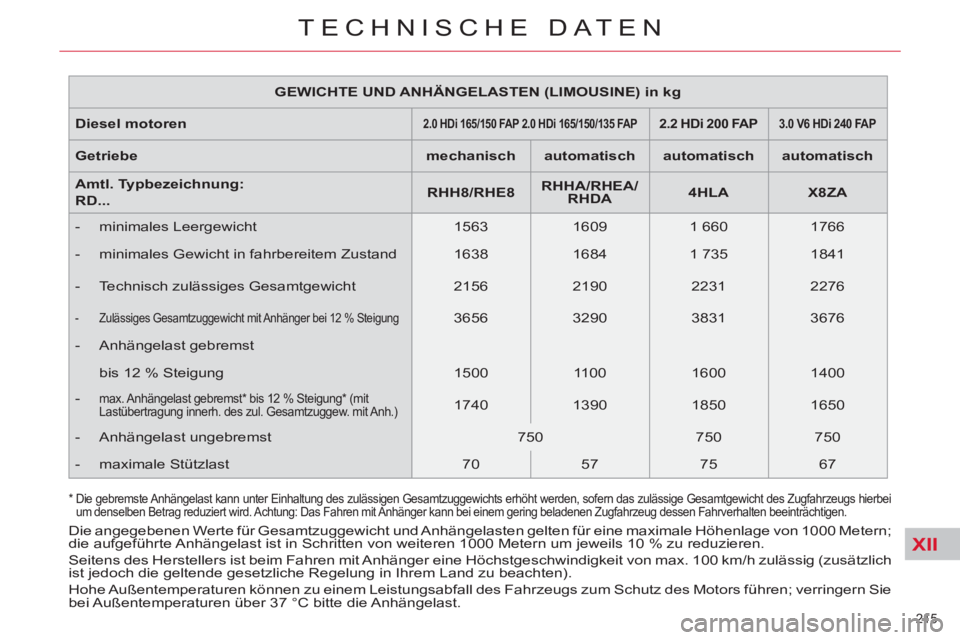

GEWICHTE UND ANHÄNGELASTEN (LIMOUSINE) in kg


Diesel motoren



2.0 HDi 165/150 FAP 2.0 HDi 165/150/135 FAP



2.
2
HDi 200 FA P



3.0 V6 HDi 240 FAP



Getriebe

mechanisch


automatisch


automatisch


automatisch


Amtl. Typbezeichnung:
RD...

RHH8/RHE8


RHHA/RHEA/
RHDA


4HLA


X8ZA



- minimales Leergewicht
1563
1609
1 660
1766


- minimales Gewicht in fahrbereitem Zustand
1638
1684
1 735
1841


- Technisch zulässiges Gesamtgewicht
2156
2190
2231
2276



- Zulässiges Gesamtzuggewicht mit Anhänger bei 12 % Steigung

3656
3290
3831
3676


- Anhängelast gebremst

bis 12 % Steigung
1500
1100
1600
1400


-
max. Anhängelast gebremst* bis 12 % Steigung * (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.)

1740
1390
1850
1650


- Anhängelast ungebremst
750
750
750


- maximale Stützlast
70
57
75
67
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich
ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen; verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.
*

Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

XII
216
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (TOURER) in kg


Diesel motoren

1.6 HDi 110 FAP




1.6 HDi 110 FAP Stop & Start



2.0 HDi 135/HDi 140 FAP



Getriebe

mechanisch



mechanisch, elektr. gesteuert



mechanisch


A
mtl. Typbezeichnung:
RW...

9HL0


9HR 8 / PS


RHR8, RHRH/RHF8



- minimales Leergewicht
1538
1540
1655


- minimales Gewicht in fahrbereitem Zustand
1613
1615
1730


- Technisch zulässiges Gesamtgewicht
2153
2174
2276



- zulässiges Gesamtzuggewicht mit Anhänger bei 12 % Steigung

3153
3174
3776


- Anhängelast gebremst

bis 12 % Steigung
1000
1000
1500



- max. Anhängelast gebremst * bis 12 % Steigung (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.)

1300
1300
1800


- Anhängelast ungebremst
750
750
750


- maximale Stützlast
53
54
72
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich
ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einer verminderten Leistung des Fahrzeugs zum Schutz des Motors führen; verringern
Sie bei Außentemperaturen über 37 °C die Anhängelast. *

Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

XII
217
TECHNISCHE DATEN


GEWICHTE UND ANHÄNGELASTEN (TOURER) in kg


Diesel motoren



2.0 HDi 165/150 FAP 2.0 HDi 165/150/135 FAP



2.2 HDI 200
FA P



3.0 V6 HDi 240 FAP



Getriebe

mechanisch


automatisch


automatisch


a
utomatisch


Amtl. Typbezeichnung
:
RW...

RHH8/RHE8


RHHA/RHEA/
RHDA


4HLA


X8ZA



- minimales Leergewicht
1595
1642
1767
1763


- minimales Gewicht in fahrbereitem Zustand
1670
1717
1842
1838


- Technisch zulässiges Gesamtgewicht
2238
2286
2367
2347



- Zulässiges Gesamtzuggewicht mit Anhänger bei 12 % Steigung

3638
3286
3967
3647


- Anhängelast gebremst

bis 12 % Steigung
1400
1000
1600
1300



- max. Anhängelast gebremst * bis 12 % Steigung (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.)

1670
1290
1890
1570


- Anhängelast ungebremst
750
750
750


- Zulässige Stützlast
67
53
76
63
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich
ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einer verminderten Leistung des Fahrzeugs zum Schutz des Motors führen; verrin-
gern Sie bei Außentemperaturen über 37 °C die Anhängelast. *

Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

XII
218
TECHNISCHE DATEN
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern;
die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Hohe Außentemperaturen können zu einer verminderten Leistung des Fahrzeugs zum Schutz des Motors führen; verringern
Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
* Das Gewicht in fahrbereitem Zustand ist gleich dem Leergewicht + Fahrer (75 kg).

**
Die Überschreitung des technisch zulässigen Gesamtgewichtes auf der Hinterachse eines Zugfahrzeugs hat eine
Geschwindigkeitsbegrenzung von 80 km/h gemäß Punkt 2.7 der europäischen Richtlinie zur Folge.

***
Die Überschreitung des technisch zulässigen Gesamtgewichtes eines Zugfahrzeugs hat eine Geschwindigkeitsbegre
nzung von 80 km/h gemäß Punkt 2.7 der europäischen Richtlinie zur Folge.

****
Höchstwert für gebremste Anhängelast (innerhalb des zulässigen Gespanngewichts); Achtung: das Fahren mit
Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

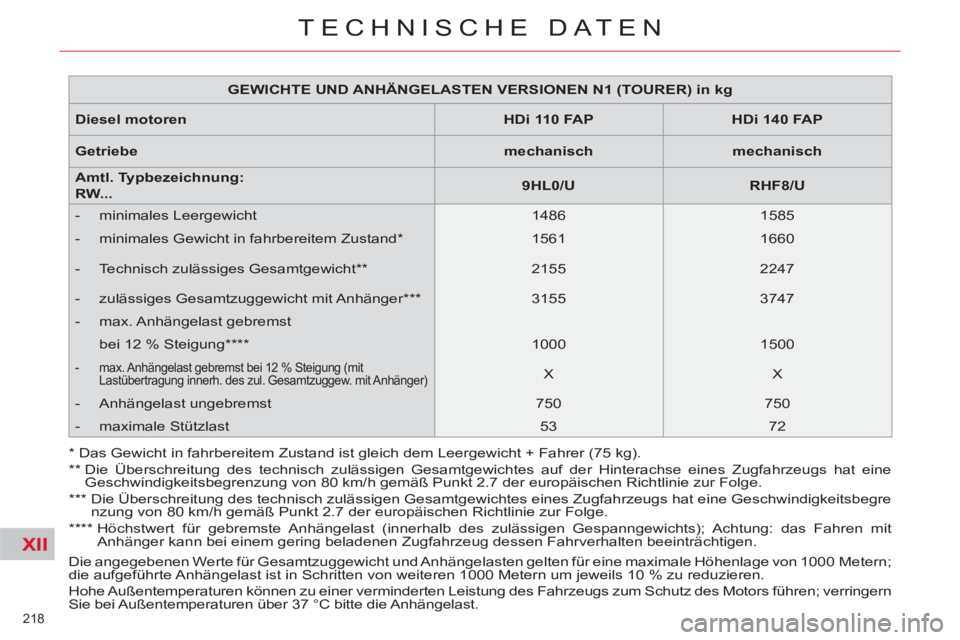

GEWICHTE UND ANHÄNGELASTEN VERSIONEN N1 (TOURER) in kg


Diesel
motoren

HDi 110 FAP


HDi 140 FAP


Getriebe

mechanisch


mechanisch


A
mtl. Typbezeichnung:
RW...

9HL0/U


RHF8/U



- minimales Leergewicht
1486
1585


- minimales Gewicht in fahrbereitem Zustand *

1561
1660


- Technisch zulässiges Gesamtgewicht **

2155
2247


- zulässiges Gesamtzuggewicht mit Anhänger ***

3155
3747


- max. Anhängelast gebremst


bei 12 % Steigung ****
1000
1500



- max. Anhängelast gebremst bei 12 % Steigung (mit
Lastübertragung innerh. des zul. Gesamtzuggew. mit Anhänger)

X
X


- Anhängelast ungebremst
750
750


- maximale Stützlast
53
72

XII
219
TECHNISCHE DATEN

*
Ohne Dachreling

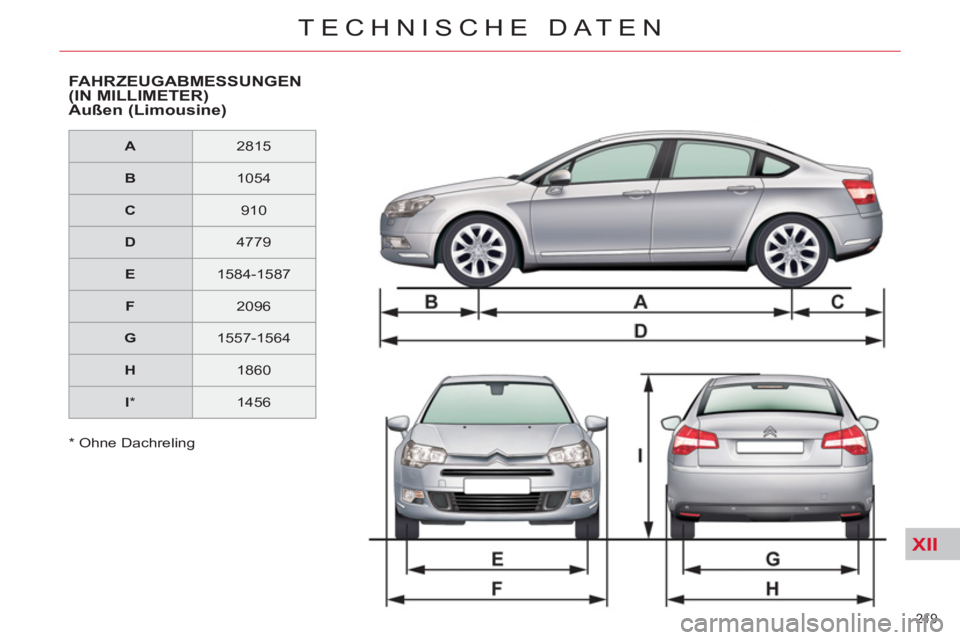

FAHRZEUGABMESSUNGEN
(IN MILLIMETER)

Außen (Limousine)



A


2815


B


1054


C


910


D


4779


E


1584-1587


F


2096


G


1557-1564


H


1860


I

*

1456

XII
220
TECHNISCHE DATEN

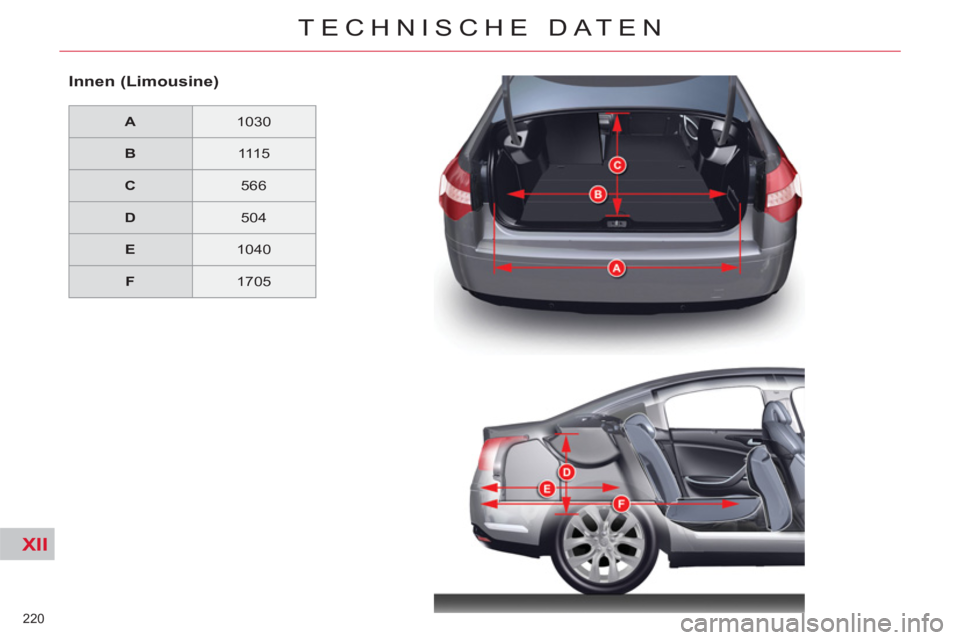

Innen (Limousine)



A


1030


B


1115


C


566


D


504


E


1040


F


1705

XII
221
TECHNISCHE DATEN

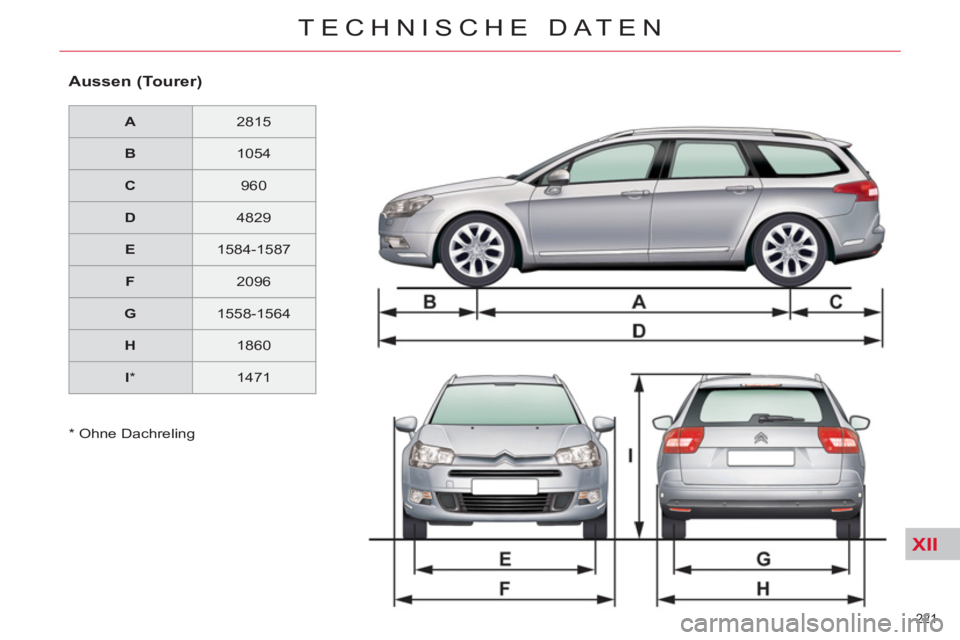

Aussen (Tourer)



A


2815


B


1054


C


960


D


4829


E


1584-1587


F


2096


G


1558-1564


H


1860


I

*

1471

* Ohne Dachreling

XII
222
TECHNISCHE DATEN

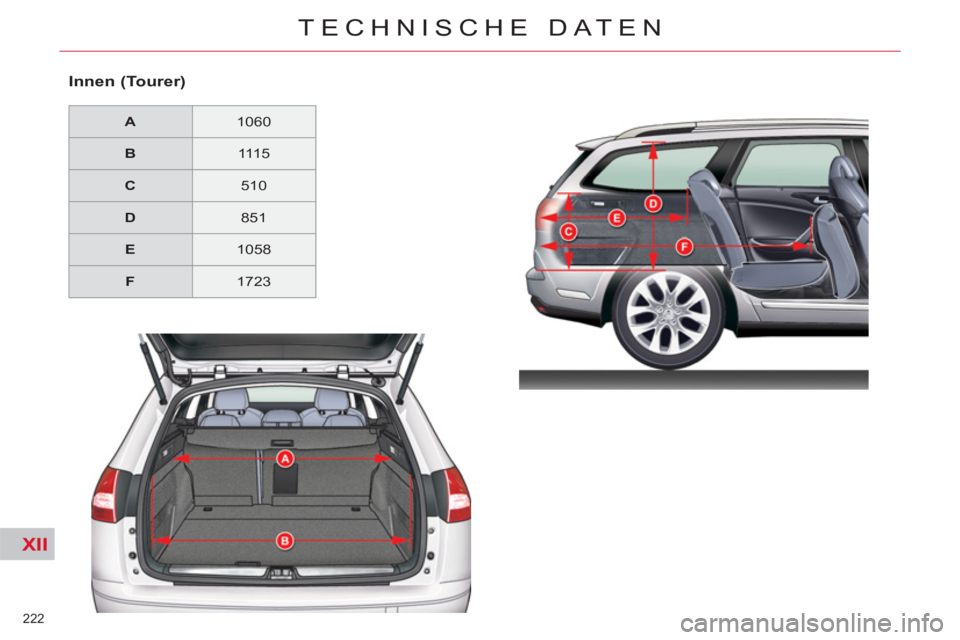

Innen (Tourer)



A


1060


B


1115


C


510


D


851


E


1058


F




1723
