2012 Alfa Romeo Giulietta Betriebsanleitung (in German)

197
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

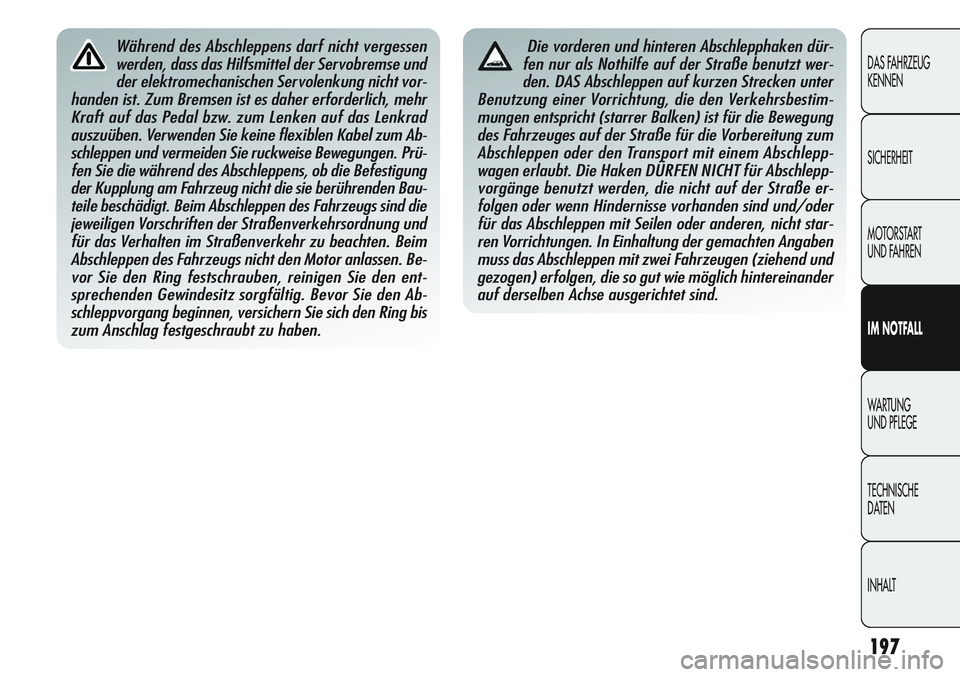

Während des Abschleppens darf nicht vergessen
werden, dass das Hilfsmittel der Servobremse und
der elektromechanischen Servolenkung nicht vor-
handen ist. Zum Bremsen ist es daher erforderlich, mehr
Kraft auf das Pedal bzw. zum Lenken auf das Lenkrad
auszuüben. Verwenden Sie keine flexiblen Kabel zum Ab-
schleppen und vermeiden Sie ruckweise Bewegungen. Prü-
fen Sie die während des Abschleppens, ob die Befestigung
der Kupplung am Fahrzeug nicht die sie berührenden Bau-
teile beschädigt. Beim Abschleppen des Fahrzeugs sind die
jeweiligen Vorschriften der Straßenverkehrsordnung und
für das Verhalten im Straßenverkehr zu beachten. Beim
Abschleppen des Fahrzeugs nicht den Motor anlassen. Be-
vor Sie den Ring festschrauben, reinigen Sie den ent-
sprechenden Gewindesitz sorgfältig. Bevor Sie den Ab-
schleppvorgang beginnen, versichern Sie sich den Ring bis
zum Anschlag festgeschraubt zu haben.Die vorderen und hinteren Abschlepphaken dür-
fen nur als Nothilfe auf der Straße benutzt wer-
den. DAS Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den Verkehrsbestim-
mungen entspricht (starrer Balken) ist für die Bewegung
des Fahrzeuges auf der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem Abschlepp-
wagen erlaubt. Die Haken DÜRFEN NICHT für Abschlepp-
vorgänge benutzt werden, die nicht auf der Straße er-
folgen oder wenn Hindernisse vorhanden sind und/oder
für das Abschleppen mit Seilen oder anderen, nicht star-
ren Vorrichtungen. In Einhaltung der gemachten Angaben
muss das Abschleppen mit zwei Fahrzeugen (ziehend und
gezogen) erfolgen, die so gut wie möglich hintereinander
auf derselben Achse ausgerichtet sind.

Weiße Seite

199
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
WARTUNG UND PFLEGE
ZUR BEACHTUNG
❍Bei 2000 km vor Fälligkeit der programmierten Wartung zeigt
das Display eine entsprechende Mitteilung.
❍Die Scheckheftwartungen im Rahmen der programmierten War-
tung werden durch den Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie führen.
❍Wir empfehlen Ihnen, dem Alfa Romeo-Kundendienstnetz even-
tuelle Funktionsstörungen mitzuteilen, ohne auf die nächste
Scheckheftwartung zu warten.
PROGRAMMIERTE WARTUNG
Eine ordnungsgemäße Wartung ist zur Sicherstellung einer lan-
gen Lebensdauer des Fahrzeugs in optimalem Zustand von ent-
scheidender Bedeutung.
Aus diesem Grund sieht Alfa Romeo alle 30.000 Kilometer (Ben-
zinversionen 1.4) oder alle 35.000 Kilometer (Versionen 1750
Turbo Benzin und Dieselversionen) eine Reihe von Kontrollen und
Wartungseingriffen vor.
Vor und nach den 30.000/35.000 km zwischen einer Scheck-
heftwartung und der anderen, muss man jedoch immer auf die An-
gaben im Plan für die programmierte Wartung Rücksicht nehmen
(z.B. regelmäßige Kontrolle des Flüssigkeitsstandes, des Reifen-
druckes, usw...).
Die programmierte Wartung wird zu den festgelegten Zeiten vom
Alfa Romeo-Kundendienstnetz durchgeführt. Sollten im Verlauf der
Inspektion außer der vorgesehenen Eingriffe zusätzliche Austausch-
oder Reparaturarbeiten erforderlich werden, können diese nur mit
Ihrem ausdrücklichen Einverständnis ausgeführt werden.
Wird das Fahrzeug häufig zum Ziehen eines Anhängers benutzt,
ist die Zeitspanne zwischen den Terminen der programmierten War-
tung zu verkürzen.

200
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
PLAN FÜR DIE PROGRAMMIERTE WARTUNG
VERSIONEN 1.4 Turbo Benzin und 1.4 Turbo Multi Air
Tausend Kilometer
Monate
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Einwandfreie Funktion der Front- und Heckscheibenwisch-/waschanlage prüfen
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und
Funktion des Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der hinteren Scheibenbremsbeläge prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Zustand des Steuerriemens prüfen
Sichtprüfung des/der Antriebsriemen(s) der Zusatzaggregate
Abgaskontrolle
Kontrolle des Ladezustands der Batterie und eventelles Aufladen30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●● ●●●
●●
●●
●●● ●●●
●●● ●●●

201
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

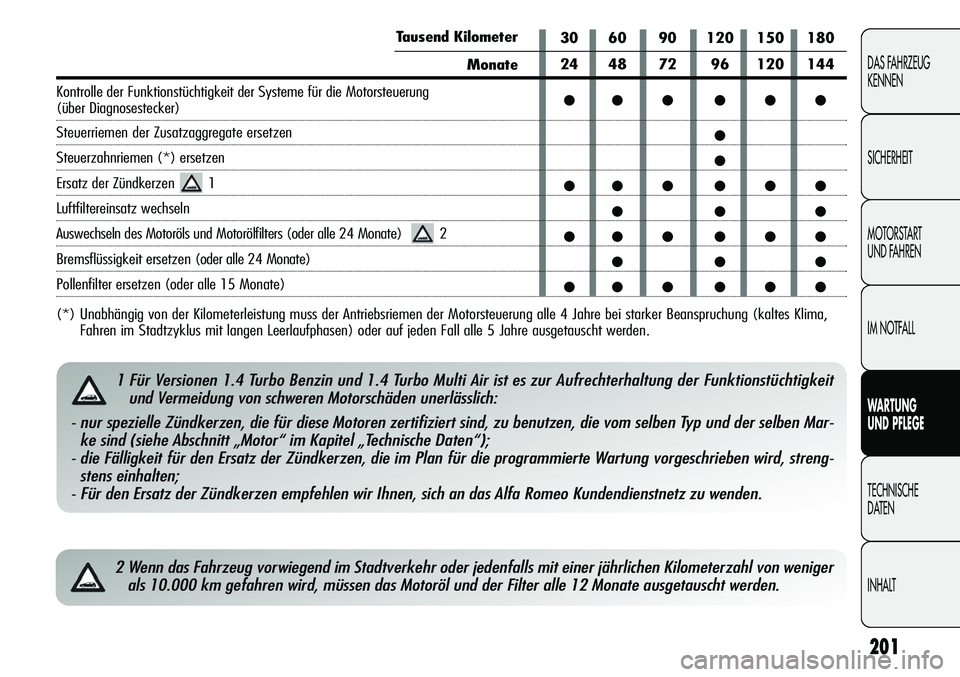

2 Wenn das Fahrzeug vorwiegend im Stadtverkehr oder jedenfalls mit einer jährlichen Kilometerzahl von weniger
als 10.000 km gefahren wird, müssen das Motoröl und der Filter alle 12 Monate ausgetauscht werden.
1 Für Versionen 1.4 Turbo Benzin und 1.4 Turbo Multi Air ist es zur Aufrechterhaltung der Funktionstüchtigkeit
und Vermeidung von schweren Motorschäden unerlässlich:
- nur spezielle Zündkerzen, die für diese Motoren zertifiziert sind, zu benutzen, die vom selben Typ und der selben Mar-
ke sind (siehe Abschnitt „Motor“ im Kapitel „Technische Daten“);
- die Fälligkeit für den Ersatz der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, streng-
stens einhalten;
- Für den Ersatz der Zündkerzen empfehlen wir Ihnen, sich an das Alfa Romeo Kundendienstnetz zu wenden.
Tausend Kilometer
Monate
Kontrolle der Funktionstüchtigkeit der Systeme für die Motorsteuerung
(über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen (*) ersetzen
Ersatz der Zündkerzen 1
Luftfiltereinsatz wechseln
Auswechseln des Motoröls und Motorölfilters (oder alle 24 Monate) 2
Bremsflüssigkeit ersetzen (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)
(*) Unabhängig von der Kilometerleistung muss der Antriebsriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima,
Fahren im Stadtzyklus mit langen Leerlaufphasen) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
30 60 90 120 150 180
24 48 72 96 120 144
●●● ●●●
●
●
●●● ●●●
●●●
●●● ●●●
●●●
●●● ●●●

35 70 105 140 175
24 48 72 96 120
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●● ●●●
●●
●●
202
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
VERSIONEN 1750 Turbo Benzin
Tausend Kilometer
Monate
Reifenzustand/-verschleiß prüfen und eventuell Reifendruck herstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Einwandfreie Funktion der Front- und Heckscheibenwisch-/waschanlage prüfen
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und Funktion des
Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der hinteren Scheibenbremsbeläge prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Kontrolle der Sauberkeit der Kofferraum- und Motorhaubenschlösser,
Reinigung und Schmierung der Hebel
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Sichtprüfung des Steuerzahnriemenzustandes

203
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT

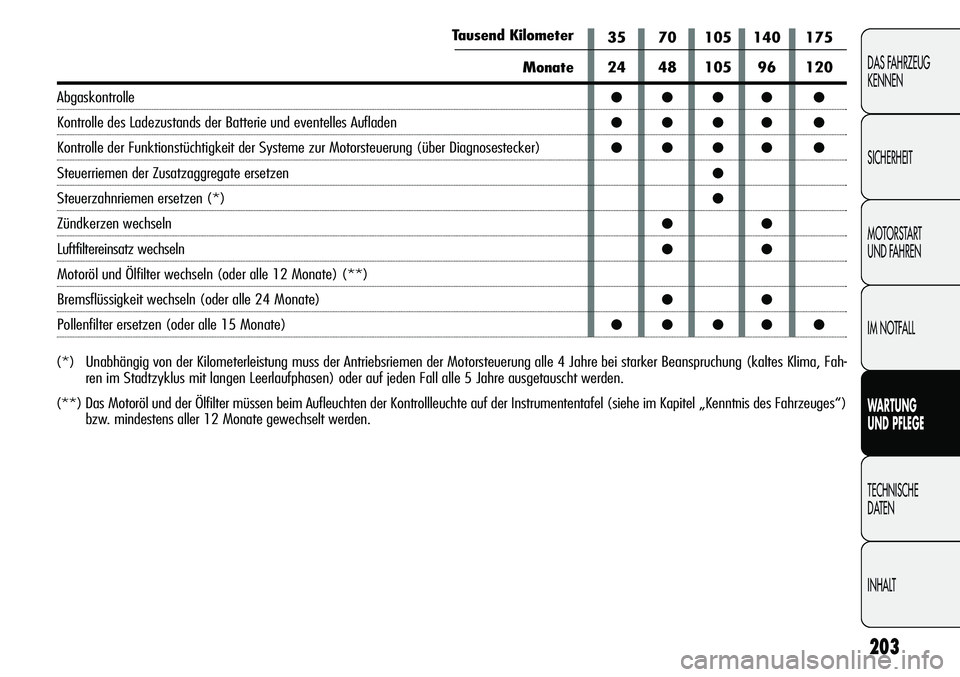

(*) Unabhängig von der Kilometerleistung muss der Antriebsriemen der Motorsteuerung alle 4 Jahre bei starker Beanspruchung (kaltes Klima, Fah-
ren im Stadtzyklus mit langen Leerlaufphasen) oder auf jeden Fall alle 5 Jahre ausgetauscht werden.
(**) Das Motoröl und der Ölfilter müssen beim Aufleuchten der Kontrollleuchte auf der Instrumententafel (siehe im Kapitel „Kenntnis des Fahrzeuges“)
bzw. mindestens aller 12 Monate gewechselt werden.
Tausend Kilometer
Monate
Abgaskontrolle
Kontrolle des Ladezustands der Batterie und eventelles Aufladen
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)
Steuerriemen der Zusatzaggregate ersetzen
Steuerzahnriemen ersetzen (*)
Zündkerzen wechseln
Luftfiltereinsatz wechseln
Motoröl und Ölfilter wechseln (oder alle 12 Monate) (**)
Bremsflüssigkeit wechseln (oder alle 24 Monate)
Pollenfilter ersetzen (oder alle 15 Monate)35 70 105 140 175
24 48 105 96 120
●●●● ●
●●●● ●
●●●● ●
●
●
●●
●●
●●
●●●● ●

204
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART
UND FAHREN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALT
Tausend Kilometer
Monate
Reifenzustand und -verschleiß prüfen und bei Bedarf Reifendruck einstellen
Funktionstüchtigkeit der Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkleuchten, Fahrgastraum, Kofferraum, Kontrollleuchten der Instrumententafel usw.)
Kontrolle der Funktion der Scheibenwisch-/waschanlage
Einbaulage/Verschleißzustand der Wischerblätter prüfen
Zustand und Verschleiß der vorderen Scheibenbremsbeläge und
Funktion des Bremsbelagverschleißsensors prüfen
Bremsbelagverschleiß und Zustand der Hinterradscheibenbremse prüfen
Sichtprüfung und Kontrolle auf Mängelfreiheit: Karosserieaußenseite, Unterbodenschutz,
Rohr- und Schlauchleitungen (Auspuffanlage, Kraftstoffleitungen, Bremsleitungen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, hydraulische Bremsen/Kupplung, Scheibenwaschanlage, Batterie usw.)
Handbremshebelweg prüfen und eventuell einstellen
Abgasemissionen/Abgastrübung prüfen
Kontrolle des Ladezustands der Batterie und eventelles Aufladen
Sichtkontrolle Zustand der Keilriemen der Hilfsorgane
Kontrolle der Funktionstüchtigkeit der Systeme zur Motorsteuerung (über Diagnosestecker)35 70 105 140 175
24 48 105 96 120
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●● ●● ●
●●
●● ●● ●
VERSIONEN Diesel
