2011 Peugeot 308 SW BL Manualul de utilizare (in Romanian)

11
199
INFORMAŢII PRACTICE


Siguranţe în planşa de bord

Cutia cu siguranţe este aşezată în partea in-
terioară a planşei de bord (în partea stângă).


Acces la siguranţe


)
vezi paragraful "Acces la instrumente".

Tabele cu siguranţe



Siguranţa Nr.




Intensitate


Funcţii



F1



15 A

Ştergător geamuri spate.


F2



30 A

Masă blocare şi supra-blocare.


F3



5 A

Calculator airbaguri şi pretensionări pirotehnice.


F4



10 A

Contactori pedală de ambreiaj şi bi-funcţie frână,
retrovizoare interioară electrocromă, senzor unghi
volan, cutie de viteze automată, cutie de comutare
şi de protecţie.


F5



30 A

Geamuri electrice secvenţiale faţă, alimentare
retrovizoare rabatabile, trapă de mascare pavilion
vitrat.


F6



30 A

Geamuri electrice secvenţiale spate, cutie servitudine
remorcă.


F7



5 A

Plafoniere faţă şi spate, lectori de hartă
, lumini pentru
citit spate, iluminat para solar, iluminat torpedo, bec
mobil.


F8



20 A

Autoradio, radiotelefon, magazie CD-uri, ecran
multifuncţie, detectare presiune pneuri insufi cientă.


F9



30 A

Priză 12 V faţă.


F10



15 A

Comenzi sub volan, sirenă alarmă, calculator alarmă.


F11



15 A

Contactor antifurt curent slab.

11
200
INFORMAŢII PRACTICE



Siguranţa Nr.




Intensitate


Funcţii



G36



30 A

Scaune încălzite la şofer şi pasager.


G37



5 A

Cutie memorare post de conducere, reostat iluminare
bord.


G38



30 A

Cutie memorizare scaun şofer.


G39



30 A

Alimentare cutie de servitute remorcă.


G40



30 A

Amplifi cator Hi-Fi.



Siguranţa Nr.




Intensitate


Funcţii



F12



15 A

Tablou de bord, afi şaj martori de centură şi airbag
frontal pasager, aer condiţionat, cutie memorizare
scaun şofer, contactoare de scaun spate pentru al
doilea rând, modul şcoală auto.


F13



5 A

Cutie de servitute motor, airbag, schimbător de
viteză cutie de viteze secvenţială, cutie servitudine
remorcă.


F14



15 A

Ecran multifuncţie, amplifi cator, kit mâini libere, senzor
de ploaie/luminozitate, calculator asistenţă la parcare.


F15



30 A

Blocare şi supra-blocare.


F17



40 A

Dezgheţare lunetă spate şi retrovizoare exterioare.


SH



-

Shunt PARC.

11
201
INFORMAŢII PRACTICE


Siguranţe în compartimentul
motor
Cutia cu siguranţe este aşezată în com-
partimentul motor aproape de baterie
(în partea stângă).

Acces la siguranţe


)
Desfaceţi capacul.

)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).

)
După intervenţie, închideţi cu grijă
capacul pentru a garanta etanşeita-
tea cutiei cu siguranţe.

Tabel cu siguranţe


Siguranţa Nr.




Intensitate


Funcţii



F1



20 A

Alimentare calculator motor, electrovane pompe de
injecţie şi EGR (2 l HDI), injectoare (2 l HDI).


F2



15 A

Claxon.


F3



10 A

Dispozitiv de spălare geamuri faţă/spate


F4



20 A

Dispozitiv de spălare faruri.


F5



15 A

Electroventile purjă canistră, descărcare turbină
şi reglare presiune Turbo (1,6 l THP), dispozitiv
de reîncălzire aburi ulei (1,6 l THP), dispozitiv de
reîncălzire motorină (1,6 l HDI).


F6



10 A

Senzor viteză vehicul, calculator ABS/ESP.


F7



10 A

Calculator direcţie asistată, cutie de viteze
automată, detector nivel apă motor.


F8



25 A

Comanda demarorului.


F9



10 A

Priză diagnostic, proiectoare direcţionale, debitmetru de
aer (Diesel), pompă fi ltru cu particule (Diesel).


F10



30 A

Sisteme de acţionare a calculatorului motor
(benzină: bobine de aprindere, electroventile,
sonde de oxigen, injectoare, dispozitive de
reîncălzire, pompă cu carburant, termostat pilotat)
(Diesel: electroventile, dispozitive de reîncălzire).


F11



40 A

Pulsor aer condiţionat.

11

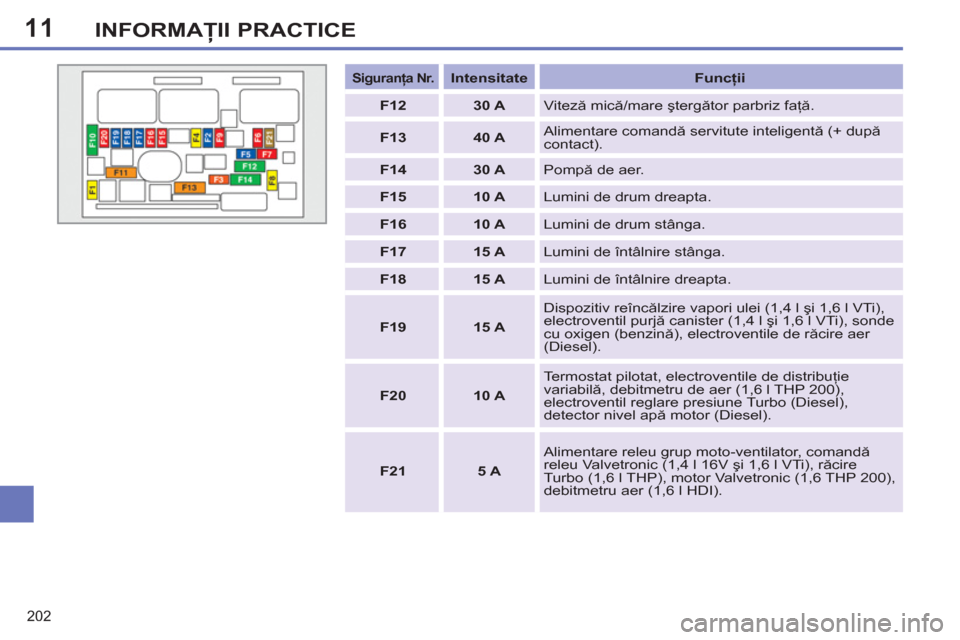

202
INFORMAŢII PRACTICE



Siguranţa Nr.




Intensitate


Funcţii



F12



30 A

Viteză mică/mare ştergător parbriz faţă.


F13



40 A

Alimentare comandă servitute inteligentă (+ după
contact).


F14



30 A

Pompă de aer.


F15



10 A

Lumini de drum dreapta.


F16



10 A

Lumini de drum stânga.


F17



15 A

Lumini de întâlnire stânga.


F18



15 A

Lumini de întâlnire dreapta.


F19



15 A

Dispozitiv reîncălzire vapori ulei (1,4 l şi 1,6 l VTi),
electroventil purjă canister (1,4 l şi 1,6 l VTi), sonde
cu oxigen (benzină), electroventile de răcire aer
(Diesel).


F20



10 A

Termostat pilotat, electroventile de distribuţie
variabilă
, debitmetru de aer (1,6 l THP 200),
electroventil reglare presiune Turbo (Diesel),
detector nivel apă motor (Diesel).


F21



5 A

Alimentare releu grup moto-ventilator, comandă
releu Valvetronic (1,4 l 16V şi 1,6 l VTi), răcire
Turbo (1,6 l THP), motor Valvetronic (1,6 THP 200),
debitmetru aer (1,6 l HDI).

11
!
203
INFORMAŢII PRACTICE


Tabel siguranţe mini şi midi în compartimentul afl at deasupra bateriei

Orice intervenţie asupra celorlalte tipuri de siguranţe (midi- şi maxi-siguranţe)
trebuie efectuată exclusiv de reţeaua PEUGEOT sau de un service autorizat.




Siguranţa Nr




Intensitate


Funcţii



F1



-

Neutilizată.


F2



5 A

Contactor bi-funcţie frână.


F3



5 A

Modul încărcare baterie.


F4



25 A

Electrovane ABS/ESP.


F5



-

Neutilizată.


F6



15 A

Cutie de viteze (secvenţială sau automată).

11
!
i
i
204
INFORMAŢII PRACTICE
BATERIE

Mod de operare pentru reîncărcarea
bateriei, sau pornirea motorului cu aju-
torul altei baterii.

Acces la baterie

Bateria este situată sub capota moto-
rului.
Accesul la baterie:


)
deschideţi capota folosind maneta
din interior, apoi pe cea din exterior,

)
fi xaţi tija,

)
îndepărtaţi capacul de plastic pentru
a ajunge la bornele bateriei,

)
desfaceţi din cleme cutia cu sigu-
ranţe pentru a scoate bateria, dacă
este necesar.






Prezenta acestei etichete, in speci-
al pe vehiculele echipate cu Stop &
Start, indica utilizarea unei baterii
cu plumb, de 12 V, de tehnologie
si cu caracteristici specifi ce, care
necesita, in caz de inlocuire sau
debransare, o interventie exclusiv
in reteaua PEUGEOT sau la un
Service autorizat.
Nerespectarea acestor indicatii ris-
ca sa antreneze o uzura prematura
a bateriei.

Dupa remontarea bateriei, sistemul
Stop & Start nu va fi activ decat
dupa o imobilizarea continua a ve-
hiculului, a carei durata depinde de
conditiile climatice si de nivelul de
incarcare a bateriei (pana la aproxi-
mativ 8 ore). Nu forţaţi paleta, deoarece, în ca-
zul în care colierul este incorect
poziţionat blocarea este imposibi-
lă; reluaţi procedura.




Debranşare cabluri



)
Ridicaţi la maximum paleta de blo-
care.



Rebranşare cabluri



)
Poziţionaţi colierul 1
deschi al cablu-
lui pe borna (+) a bateriei.

)
Apăsaţi vertical colierul 1
pentru o
bună fi xare pe baterie.

)
Blocaţi colierul ecartând tija de pozi-
ţionare apoi coborând paleta 2
.

11
i
i
!
INFORMAŢII PRACTICE

Bateriile conţin substanţe nocive,
cum ar fi acidul sulfuric şi plum-
bul. Ele trebuie eliminate conform
prescripţiilor legale şi nu trebuie în
nici un caz aruncate împreună cu
resturile menajere.
Reciclaţi bateriile folosite la un cen-
tru de colectare.
Este indicat, ca în cazul unei sta-
ţionări îndelungate să debranşaţi
bateria.
Pentru reîncărcarea bateriei cu
un încărcător de baterii


Reincarcarea bateriei sistemului
Stop & Start nu necesita debran-
sarea ei.


)
Debranşaţi bateria.

)
Respectaţi instrucţiunile de utilizare
ale încărcătorului.

)
Reconectaţi începând cu borna ne-
gativă (-).

)
Verifi caţi starea de curăţenie a bor-
nelor şi a conexiunilor. Dacă ele
sunt sulfatate (depozit albicios sau
verzui), demontaţi-le şi curăţaţi-le.


Pentru pornire cu ajutorul altei
baterii


)
Conectaţi cablul roşu la borna pozi-
tivă a bateriei A
, apoi la borna pozi-
tivă a bateriei de ajutor B
.

)
Conectaţi o extremitate a cablului
verde sau negru la borna negativă a
bateriei de ajutor B
.

)
Conectaţi cealaltă extremitate a ca-
blului verde sau negru la punctul de
masă C
al vehiculului în pană.

)
Acţionaţi demarorul şi lăsaţi motorul
să funcţioneze.

)
Aşteptaţi atingerea turaţiei de ralanti
şi deconectaţi cablurile.

Nu deconectaţi bateria cu motorul
pornit.
Nu reîncărcaţi bateria fără a deco-
necta bornele.
Nu încercaţi să porniţi maşina prin
împingere dac
ă aveţi cutie de viteze
secvenţială cu 6 viteze.

11
!
!
i
206
INFORMAŢII PRACTICE


Înainte de debranşare
Aşteptaţi 2 minute de la întrerupe-
rea contactului.
Închideţi geamurile şi uşile înainte
de deconectarea bateriei.

După rebranşare
După reconectarea bateriei pu-
neţi contactul şi aşteptaţi un minut
înainte de a porni, pentru a permi-
te iniţializarea tuturor sistemelor
electronice. Dacă şi în acest mod
persistă anumite disfuncţionalităţi
consultaţi reţeaua PEUGEOT sau
un Service autorizat.
Conform indicaţiilor din capitolul
corespunzător trebuie să reiniţiali-
zaţi singuri:


- cheia cu telecomandă,

- transperantul plafonului pano-
ramic din sticlă,

- sistemul de navigaţie GPS im-
barcat.

O baterie descărcată nu permite
pornirea motorlui (a se vedea para-
graful corespunzător).
Dacă o convorbire telefonică are
loc în acest moment:


- aceasta va fi menţinută timp de
zece minute în cazul folosirii
kit-ului mâini libere de la WIP
Sound,

- aceasta va fi menţinută timp de
zece minute în cazul folosirii WIP
Nav sau WIP Com 3D, apoi va fi
transferată pe telefonul dumnea-
voastră în funcţie de model.

MOD ECONOMIE DE ENERGIE

Sistem ce gestionează durata utiliză-
rii anumitor funcţii pentru conservarea
energiei bateriei.
După oprirea motorului, puteţi utiliza
în continuare, timp cumulat de maxim
treizeci minute, anumite funcţii cum ar fi
sistemul audio şi telematic, ştergătoare-
le, faza scurtă, plafonierele...
Acest timp poate fi mult redus dacă sta-
rea de încărcare a bateriei este slabă.


Ieşirea din acest mod

Aceste funcţii vor fi automat activate la
următoarea utilizare a vehiculului.
Pentru a benefi cia imediat de aceste
funcţii, porniţi motorul şi lăsaţi-l să func-
ţioneze cel puţin cinci minute.


Intrare în acest mod

După ce timpul a expirat, un mesaj de
trecere în modul economie de energie
apare pe ecran şi funcţiile active trec în
starea de veghe.
MOD DE DELESTARE
Sistemul gestioneaza anumite funcţii, în
concordanţă cu nivelul de încărcare al
bateriei.
Cu vehiculul în mers, anumite funcţii
cum ar fi aerul condiţionat, degivrarea
lunetei... pot fi dezactivate temporar, în
funcţie de starea de încărcare a bateriei.
Reactivarea funcţiilor dezactivate se
face automat, imediat ce starea bateriei
o permite.
