200SITUATIONS D’URGENCE

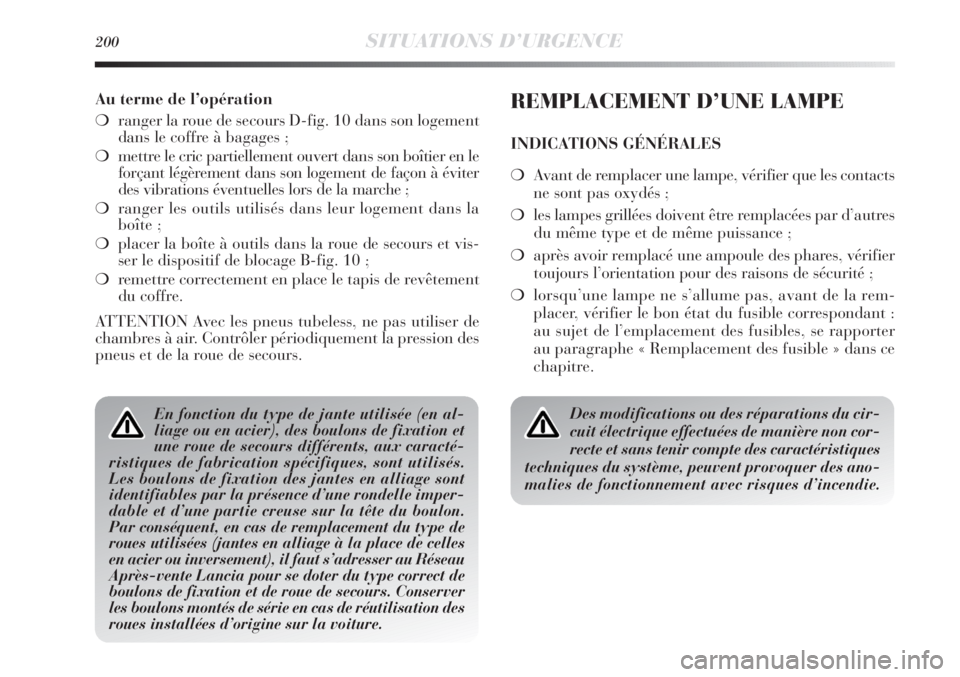

Au terme de l’opération
❍ranger la roue de secours D-fig. 10 dans son logement
dans le coffre à bagages ;
❍mettre le cric partiellement ouvert dans son boîtier en le
forçant légèrement dans son logement de façon à éviter
des vibrations éventuelles lors de la marche ;
❍ranger les outils utilisés dans leur logement dans la
boîte ;
❍placer la boîte à outils dans la roue de secours et vis-
ser le dispositif de blocage B-fig. 10 ;
❍remettre correctement en place le tapis de revêtement
du coffre.
ATTENTION Avec les pneus tubeless, ne pas utiliser de
chambres à air. Contrôler périodiquement la pression des
pneus et de la roue de secours.REMPLACEMENT D’UNE LAMPE
INDICATIONS GÉNÉRALES
❍Avant de remplacer une lampe, vérifier que les contacts
ne sont pas oxydés ;
❍les lampes grillées doivent être remplacées par d’autres
du même type et de même puissance ;
❍après avoir remplacé une ampoule des phares, vérifier
toujours l’orientation pour des raisons de sécurité ;
❍lorsqu’une lampe ne s’allume pas, avant de la rem-
placer, vérifier le bon état du fusible correspondant :
au sujet de l’emplacement des fusibles, se rapporter
au paragraphe « Remplacement des fusible » dans ce
chapitre.
Des modifications ou des réparations du cir-
cuit électrique effectuées de manière non cor-
recte et sans tenir compte des caractéristiques
techniques du système, peuvent provoquer des ano-
malies de fonctionnement avec risques d’incendie. En fonction du type de jante utilisée (en al-
liage ou en acier), des boulons de fixation et
une roue de secours différents, aux caracté-
ristiques de fabrication spécifiques, sont utilisés.
Les boulons de fixation des jantes en alliage sont
identifiables par la présence d’une rondelle imper-
dable et d’une partie creuse sur la tête du boulon.
Par conséquent, en cas de remplacement du type de
roues utilisées (jantes en alliage à la place de celles
en acier ou inversement), il faut s’adresser au Réseau
Après-vente Lancia pour se doter du type correct de
boulons de fixation et de roue de secours. Conserver
les boulons montés de série en cas de réutilisation des
roues installées d’origine sur la voiture.

SITUATIONS D’URGENCE201
4
Les lampes halogènes contiennent du gaz sous
pression ; en cas de rupture, il y a risque de
projection de fragments de verre.ATTENTION Sur la surface extérieure du phare, une lé-
gère couche de condensation peut se former : il ne s’agit
pas d’une anomalie, mais d’un phénomène naturel dû
à la basse température et au degré d’humidité de l’air ; el-
le disparaît rapidement lorsque vous allumez les feux. En
revanche, la présence de gouttes à l’intérieur du phare
indique une infiltration d’eau : dans ce cas, s’adresser au
réseau Après-vente Lancia.
ATTENTION Quand il fait froid et humide ou après une
pluie battante ou après un lavage, la superficie des phares
ou des feux arrière peut s’embuer et/ou former des gouttes
de condensation sur la paroi interne. Il s’agit d’un phé-
nomène naturel dû à la différence de température et d’hu-
midité entre l’intérieur et l’extérieur du verre qui toutefois
ne signale pas une anomalie et ne compromet pas le bon
fonctionnement des dispositifs d’éclairage. Lors de l’al-
lumage des feux, l’embuage disparaît rapidement depuis
le centre du diffuseur pour s’élargir progressivement vers
les bords externes.
Lors de la manipulation des lampes halo-
gènes, veiller à ne toucher que la partie mé-
tallique. Si vous touchez des doigts le bulbe
transparent, l’intensité de la lumière baisse et la
durée de vie de la lampe risque aussi d’être rédui-
te. En cas de contact accidentel, frotter le bulbe avec
un chiffon humidifié d’alcool et laisser sécher.
Dans la mesure du possible, il est conseillé
de faire remplacer les lampes par le Réseau
Après-vente Lancia. Le bon fonctionnement
et l’orientation correcte des feux extérieurs sont es-
sentiels pour une conduite en toute sécurité et pour
éviter les sanctions prévues par la loi.

202SITUATIONS D’URGENCE
fig. 14L0E0084m
TYPES DE LAMPES fig. 14
Différents types d’ampoule sont installés sur la voiture :
A. Ampoules entièrement en verre : elles sont introduites
par pression. Tirer pour les extraire.
B. Ampoules à baïonnette : pour les sortir de la douille,
presser le bulbe, le tourner dans le sens contraire aux
aiguilles d’une montre et l’extraire.
C. Ampoules cylindriques : pour les extraire, les dégager
de leurs contacts.
D. Ampoules halogènes : pour retirer l’ampoule, dégager
la molette de blocage de son logement.
E. Ampoules halogènes : pour retirer l’ampoule, dégager
la molette de blocage de son logement.

SITUATIONS D’URGENCE203
4
DEL
DEL
D1S(*)/H7
H1(*)/H7
PY 24W
DEL
WY5W
DEL
DEL
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55 W
55 W
24 W
–
5 W
–
–
5 W
55 W
16 W
16 W
–
5 W
5 W
5 W
(*) Lampe à décharge de gaz Xénon

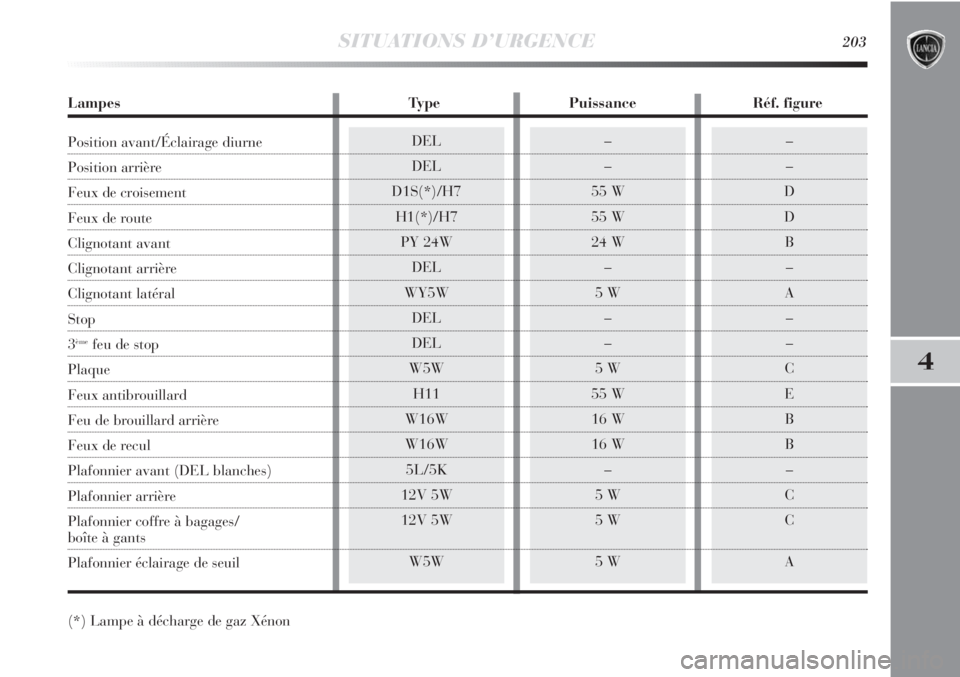

Lampes Type Puissance Réf. figure
Position avant/Éclairage diurne
Position arrière
Feux de croisement
Feux de route
Clignotant avant
Clignotant arrière
Clignotant latéral
Stop
3èmefeu de stop
Plaque
Feux antibrouillard
Feu de brouillard arrière
Feux de recul
Plafonnier avant (DEL blanches)
Plafonnier arrière
Plafonnier coffre à bagages/
boîte à gants
Plafonnier éclairage de seuil

204SITUATIONS D’URGENCE
REMPLACEMENT D’UNE LAMPE
EXTÉRIEURE

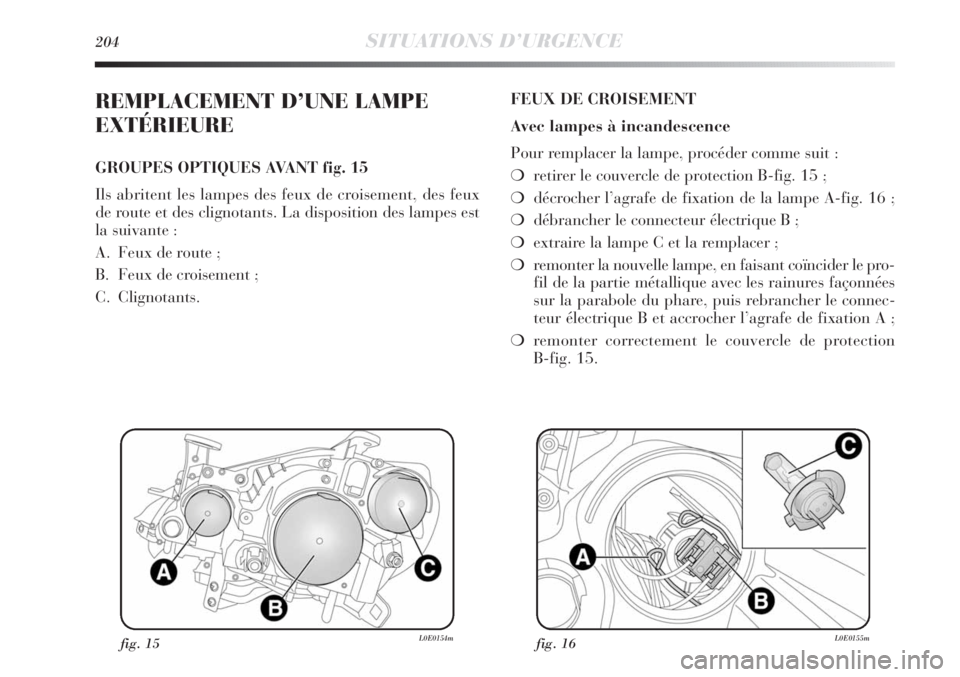

GROUPES OPTIQUES AVANT fig. 15
Ils abritent les lampes des feux de croisement, des feux
de route et des clignotants. La disposition des lampes est
la suivante :
A. Feux de route ;
B. Feux de croisement ;
C. Clignotants.FEUX DE CROISEMENT
Avec lampes à incandescence
Pour remplacer la lampe, procéder comme suit :
❍retirer le couvercle de protection B-fig. 15 ;
❍décrocher l’agrafe de fixation de la lampe A-fig. 16 ;
❍débrancher le connecteur électrique B ;
❍extraire la lampe C et la remplacer ;
❍remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métallique avec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de fixation A ;
❍remonter correctement le couvercle de protection
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

SITUATIONS D’URGENCE205
4
Avec lampes à décharge de gaz (Xénon)
(pour les versions/marchés, où cela est prévu)

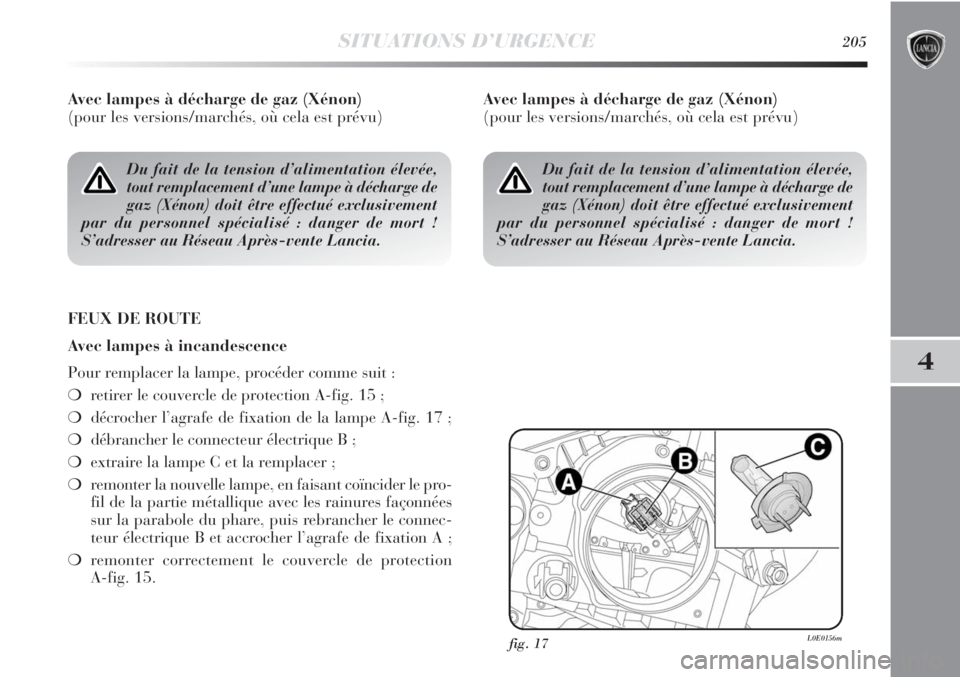

FEUX DE ROUTE
Avec lampes à incandescence
Pour remplacer la lampe, procéder comme suit :
❍retirer le couvercle de protection A-fig. 15 ;
❍décrocher l’agrafe de fixation de la lampe A-fig. 17 ;
❍débrancher le connecteur électrique B ;
❍extraire la lampe C et la remplacer ;
❍remonter la nouvelle lampe, en faisant coïncider le pro-
fil de la partie métallique avec les rainures façonnées
sur la parabole du phare, puis rebrancher le connec-
teur électrique B et accrocher l’agrafe de fixation A ;
❍remonter correctement le couvercle de protection
A-fig. 15.
fig. 17L0E0156m
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort !
S’adresser au Réseau Après-vente Lancia.
Avec lampes à décharge de gaz (Xénon)
(pour les versions/marchés, où cela est prévu)
Du fait de la tension d’alimentation élevée,
tout remplacement d’une lampe à décharge de
gaz (Xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort !
S’adresser au Réseau Après-vente Lancia.

206SITUATIONS D’URGENCE
FEUX DE POSITION/ÉCLAIRAGE DIURNE
Les feux de position/éclairage diurne sont à DEL.
Pour les remplacer, s’adresser au Réseau Après-vente
Lancia.
FEUX CLIGNOTANTS
Av a n t
Pour remplacer la lampe, suivre la procédure suivante :
❍retirer le couvercle de protection C-fig. 15 ;
❍appuyer à proximité des ailettes de blocage de la douille
(signalées sur la fig. 18 par les flèches), puis tirer si-
multanément le groupe ;
❍extraire la lampe A et la remplacer ;
❍remonter correctement le couvercle de protection C.Latéraux
Pour remplacer la lampe, suivre la procédure suivante :
❍agir sur le transparent A-fig. 19 de façon à compri-
mer le ressort intérieur B, puis déboîter le groupe vers
l’extérieur ;
❍tourner la douille C dans le sens contraire aux aiguilles
d’une montre, enlever la lampe D clipsée et la rem-
placer ;
❍remonter la douille C dans le transparent en la tour-
nant dans les sens des aiguilles d’une montre ;
❍remonter le groupe en s’assurant du déclic de blocage
du ressort intérieur B.
fig. 18L0E0157mfig. 19L0E0158m

SITUATIONS D’URGENCE207
4

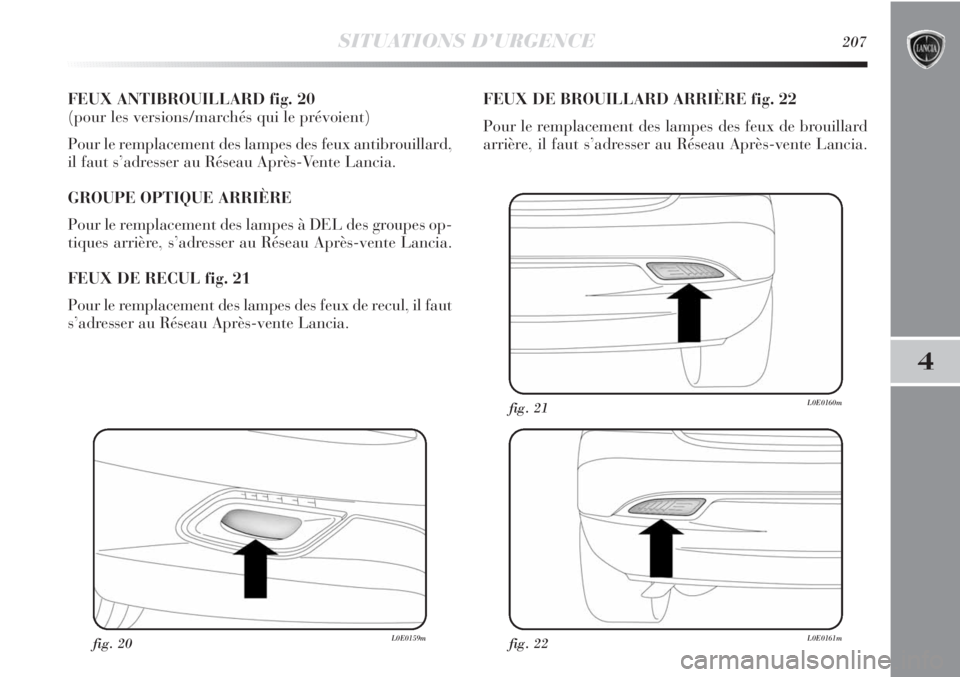

FEUX ANTIBROUILLARD fig. 20
(pour les versions/marchés qui le prévoient)
Pour le remplacement des lampes des feux antibrouillard,
il faut s’adresser au Réseau Après-Vente Lancia.
GROUPE OPTIQUE ARRIÈRE
Pour le remplacement des lampes à DEL des groupes op-
tiques arrière, s’adresser au Réseau Après-vente Lancia.
FEUX DE RECUL fig. 21
Pour le remplacement des lampes des feux de recul, il faut
s’adresser au Réseau Après-vente Lancia.FEUX DE BROUILLARD ARRIÈRE fig. 22
Pour le remplacement des lampes des feux de brouillard
arrière, il faut s’adresser au Réseau Après-vente Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m
