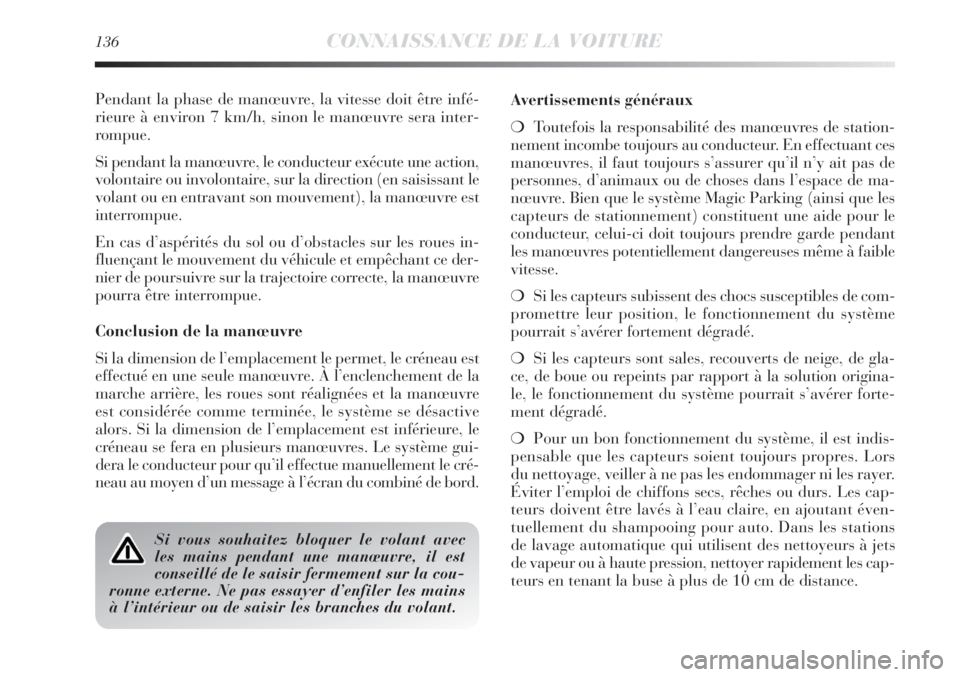

136CONNAISSANCE DE LA VOITURE
Pendant la phase de manœuvre, la vitesse doit être infé-
rieure à environ 7 km/h, sinon le manœuvre sera inter-
rompue.
Si pendant la manœuvre, le conducteur exécute une action,
volontaire ou involontaire, sur la direction (en saisissant le
volant ou en entravant son mouvement), la manœuvre est
interrompue.
En cas d’aspérités du sol ou d’obstacles sur les roues in-
fluençant le mouvement du véhicule et empêchant ce der-
nier de poursuivre sur la trajectoire correcte, la manœuvre
pourra être interrompue.
Conclusion de la manœuvre
Si la dimension de l’emplacement le permet, le créneau est
effectué en une seule manœuvre. À l’enclenchement de la
marche arrière, les roues sont réalignées et la manœuvre
est considérée comme terminée, le système se désactive
alors. Si la dimension de l’emplacement est inférieure, le
créneau se fera en plusieurs manœuvres. Le système gui-
dera le conducteur pour qu’il effectue manuellement le cré-
neau au moyen d’un message à l’écran du combiné de bord.Avertissements généraux
❍Toutefois la responsabilité des manœuvres de station-
nement incombe toujours au conducteur. En effectuant ces
manœuvres, il faut toujours s’assurer qu’il n’y ait pas de
personnes, d’animaux ou de choses dans l’espace de ma-
nœuvre. Bien que le système Magic Parking (ainsi que les
capteurs de stationnement) constituent une aide pour le
conducteur, celui-ci doit toujours prendre garde pendant
les manœuvres potentiellement dangereuses même à faible
vitesse.
❍Si les capteurs subissent des chocs susceptibles de com-
promettre leur position, le fonctionnement du système
pourrait s’avérer fortement dégradé.
❍Si les capteurs sont sales, recouverts de neige, de gla-
ce, de boue ou repeints par rapport à la solution origina-
le, le fonctionnement du système pourrait s’avérer forte-
ment dégradé.
❍Pour un bon fonctionnement du système, il est indis-
pensable que les capteurs soient toujours propres. Lors
du nettoyage, veiller à ne pas les endommager ni les rayer.
Éviter l’emploi de chiffons secs, rêches ou durs. Les cap-
teurs doivent être lavés à l’eau claire, en ajoutant éven-
tuellement du shampooing pour auto. Dans les stations
de lavage automatique qui utilisent des nettoyeurs à jets
de vapeur ou à haute pression, nettoyer rapidement les cap-
teurs en tenant la buse à plus de 10 cm de distance.
Si vous souhaitez bloquer le volant avec
les mains pendant une manœuvre, il est
conseillé de le saisir fermement sur la cou-
ronne externe. Ne pas essayer d’enfiler les mains
à l’intérieur ou de saisir les branches du volant.

CONNAISSANCE DE LA VOITURE137
1
❍Les sources sonores à ultrasons (par ex. les freins pneu-
matiques des poids lourds ou des marteaux-piqueurs)
à proximité risquent d’altérer les performances des capteurs.
❍Les capteurs pourraient détecter un objet inexistant
(perturbation d’écho), provoqué par des perturbations de
type mécanique, par exemple : lavage de la voiture, pluie,
condition de vent extrême, de grêle.
❍Il est possible que les capteurs ne détectent pas les ob-
jets de forme ou réalisés dans des matériaux particuliers
(poteaux très fins, attaches de remorques, tôles, grillages,
buissons, bornes de parking, poubelles, véhicules à mo-
teur...). Aussi, il convient de faire très attention et de s’as-
surer que le véhicule et sa trajectoire sont bien compatibles
avec l’emplacement de parking repéré par le système.
❍L’utilisation de pneus (un ou plusieurs) ou de jantes
de dimensions autres que celles de série risquent de com-
promettre l’utilisation du système.
❍Si la batterie est débranchée ou épuisée, avant que le
système Magic Parking soit exploitable, il est nécessaire de
parcourir plusieurs centaines de mètres sur un parcours
non rectiligne afin de réinitialiser le système.
❍En cas de présence d’une remorque (fiche correctement
insérée), le système Magic Parking sera automatiquement
désactivé.❍Si le système Magic Parking est en mode « recherche en
cours », il est possible que le système détecte de manière
erronée un emplacement de parking pour effectuer la ma-
nœuvre (au niveau d’un carrefour, d’une sortie de garage,
de rues transversales par rapport au sens de la marche…)
❍En cas de manœuvres de parking sur des routes en pen-
te, il est possible que les performances du système soient
détériorées et qu’il se désactive.
❍Si le créneau s’effectue entre deux voitures garées sur
un trottoir, il est possible que le système Magic Parking fas-
se monter le véhicule sur le trottoir.
❍Certaines manœuvres dans des virages très serrés sont
impossibles.
❍Veiller à ce que pendant le créneau, les conditions ne
changent pas (ex. présence de personnes et/ou d’animaux
dans la zone de parking, véhicules en mouvement, etc.)
et intervenir immédiatement le cas échéant.
❍Pendant les manœuvres de stationnement, faire atten-
tion aux véhicules qui arrivent en sens inverse. Respecter
systématiquement le code de la route.

138CONNAISSANCE DE LA VOITURE

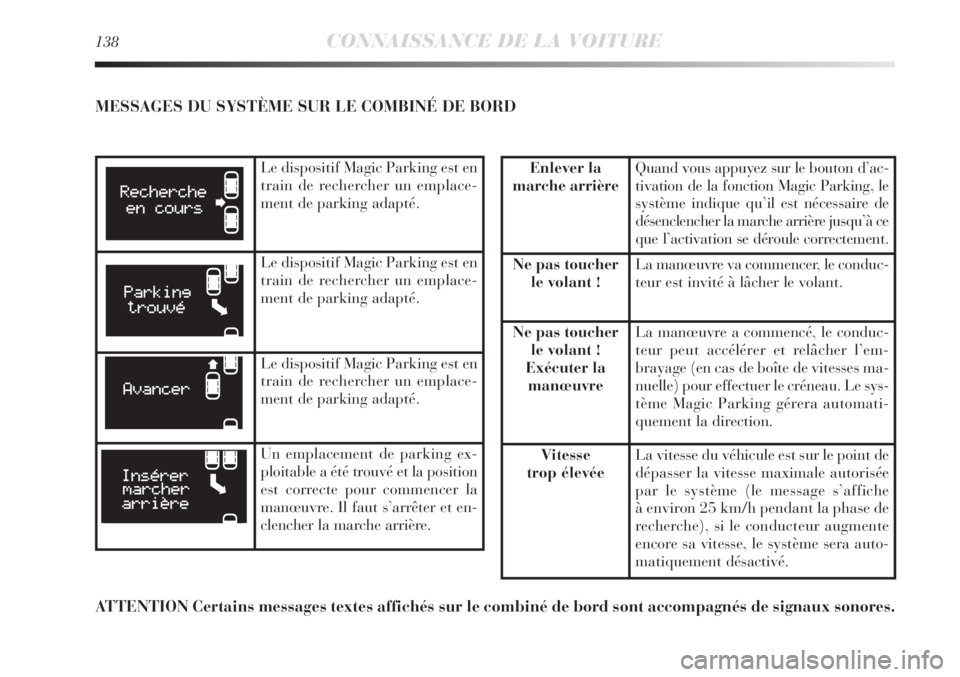

MESSAGES DU SYSTÈME SUR LE COMBINÉ DE BORD
Le dispositif Magic Parking est en
train de rechercher un emplace-
ment de parking adapté.
Le dispositif Magic Parking est en
train de rechercher un emplace-
ment de parking adapté.
Le dispositif Magic Parking est en
train de rechercher un emplace-
ment de parking adapté.
Un emplacement de parking ex-
ploitable a été trouvé et la position
est correcte pour commencer la
manœuvre. Il faut s’arrêter et en-
clencher la marche arrière.
Enlever la
marche arrièreQuand vous appuyez sur le bouton d’ac-
tivation de la fonction Magic Parking, le
système indique qu’il est nécessaire de
désenclencher la marche arrière jusqu’à ce
que l’activation se déroule correctement.
Ne pas toucher
le volant !La manœuvre va commencer, le conduc-
teur est invité à lâcher le volant.
Ne pas toucher
le volant !
Exécuter la
manœuvreLa manœuvre a commencé, le conduc-
teur peut accélérer et relâcher l’em-
brayage (en cas de boîte de vitesses ma-
nuelle) pour effectuer le créneau. Le sys-
tème Magic Parking gérera automati-
quement la direction.
Vitesse
trop élevéeLa vitesse du véhicule est sur le point de
dépasser la vitesse maximale autorisée
par le système (le message s’affiche
à environ 25 km/h pendant la phase de
recherche), si le conducteur augmente
encore sa vitesse, le système sera auto-
matiquement désactivé.
ATTENTION Certains messages textes affichés sur le combiné de bord sont accompagnés de signaux sonores.

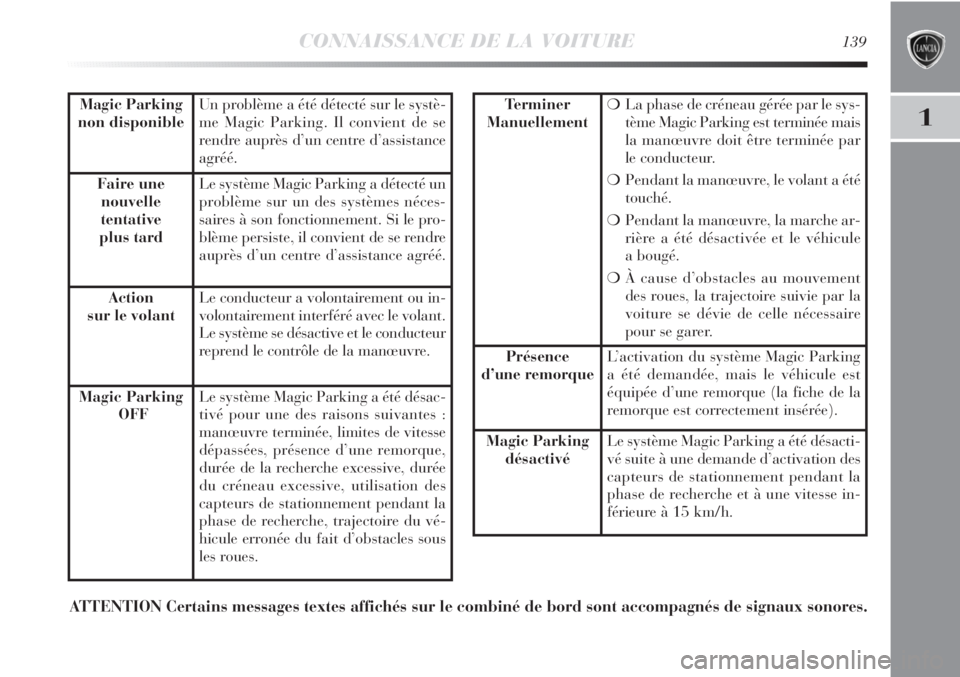

CONNAISSANCE DE LA VOITURE139
1Magic Parking
non disponibleUn problème a été détecté sur le systè-
me Magic Parking. Il convient de se
rendre auprès d’un centre d’assistance
agréé.
Faire une
nouvelle
tentative
plus tardLe système Magic Parking a détecté un
problème sur un des systèmes néces-
saires à son fonctionnement. Si le pro-
blème persiste, il convient de se rendre
auprès d’un centre d’assistance agréé.
Action
sur le volantLe conducteur a volontairement ou in-
volontairement interféré avec le volant.
Le système se désactive et le conducteur
reprend le contrôle de la manœuvre.
Magic Parking
OFFLe système Magic Parking a été désac-
tivé pour une des raisons suivantes :
manœuvre terminée, limites de vitesse
dépassées, présence d’une remorque,
durée de la recherche excessive, durée
du créneau excessive, utilisation des
capteurs de stationnement pendant la
phase de recherche, trajectoire du vé-
hicule erronée du fait d’obstacles sous
les roues.
Terminer
Manuellement❍La phase de créneau gérée par le sys-
tème Magic Parking est terminée mais
la manœuvre doit être terminée par
le conducteur.
❍Pendant la manœuvre, le volant a été
touché.
❍Pendant la manœuvre, la marche ar-
rière a été désactivée et le véhicule
a bougé.
❍À cause d’obstacles au mouvement
des roues, la trajectoire suivie par la
voiture se dévie de celle nécessaire
pour se garer.
Présence
d’une remorqueL’activation du système Magic Parking
a été demandée, mais le véhicule est
équipée d’une remorque (la fiche de la
remorque est correctement insérée).
Magic Parking
désactivéLe système Magic Parking a été désacti-
vé suite à une demande d’activation des
capteurs de stationnement pendant la
phase de recherche et à une vitesse in-
férieure à 15 km/h.
ATTENTION Certains messages textes affichés sur le combiné de bord sont accompagnés de signaux sonores.

140CONNAISSANCE DE LA VOITURE

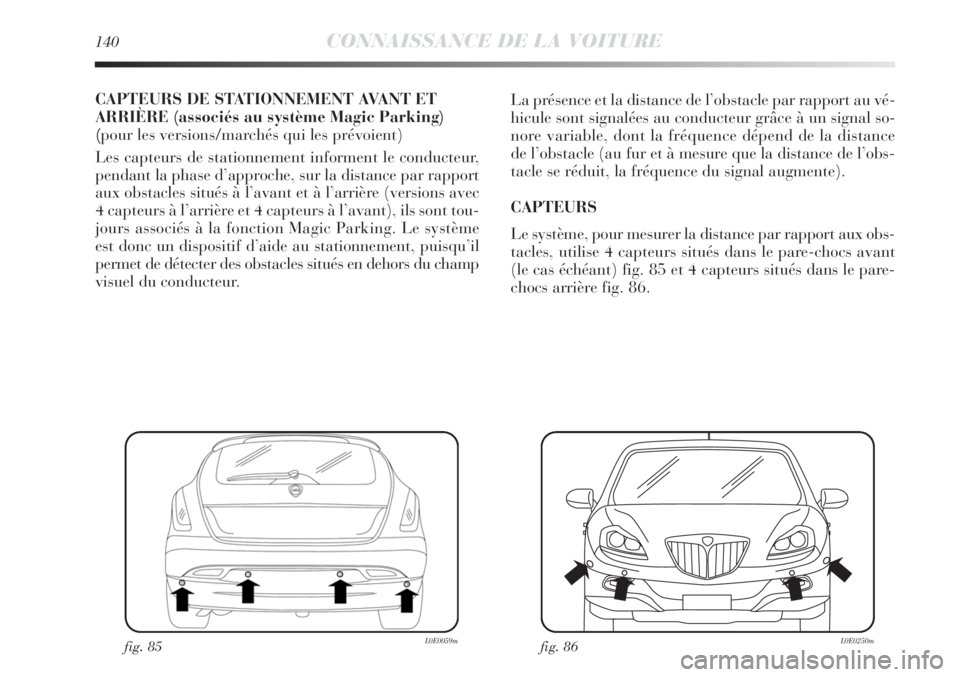

CAPTEURS DE STATIONNEMENT AVANT ET
ARRIÈRE (associés au système Magic Parking)
(pour les versions/marchés qui les prévoient)
Les capteurs de stationnement informent le conducteur,
pendant la phase d’approche, sur la distance par rapport
aux obstacles situés à l’avant et à l’arrière (versions avec
4 capteurs à l’arrière et 4 capteurs à l’avant), ils sont tou-
jours associés à la fonction Magic Parking. Le système
est donc un dispositif d’aide au stationnement, puisqu’il
permet de détecter des obstacles situés en dehors du champ
visuel du conducteur. La présence et la distance de l’obstacle par rapport au vé-
hicule sont signalées au conducteur grâce à un signal so-
nore variable, dont la fréquence dépend de la distance
de l’obstacle (au fur et à mesure que la distance de l’obs-
tacle se réduit, la fréquence du signal augmente).
CAPTEURS
Le système, pour mesurer la distance par rapport aux obs-
tacles, utilise 4 capteurs situés dans le pare-chocs avant
(le cas échéant) fig. 85 et 4 capteurs situés dans le pare-
chocs arrière fig. 86.
fig. 85L0E0059mfig. 86L0E0250m

CONNAISSANCE DE LA VOITURE141
1

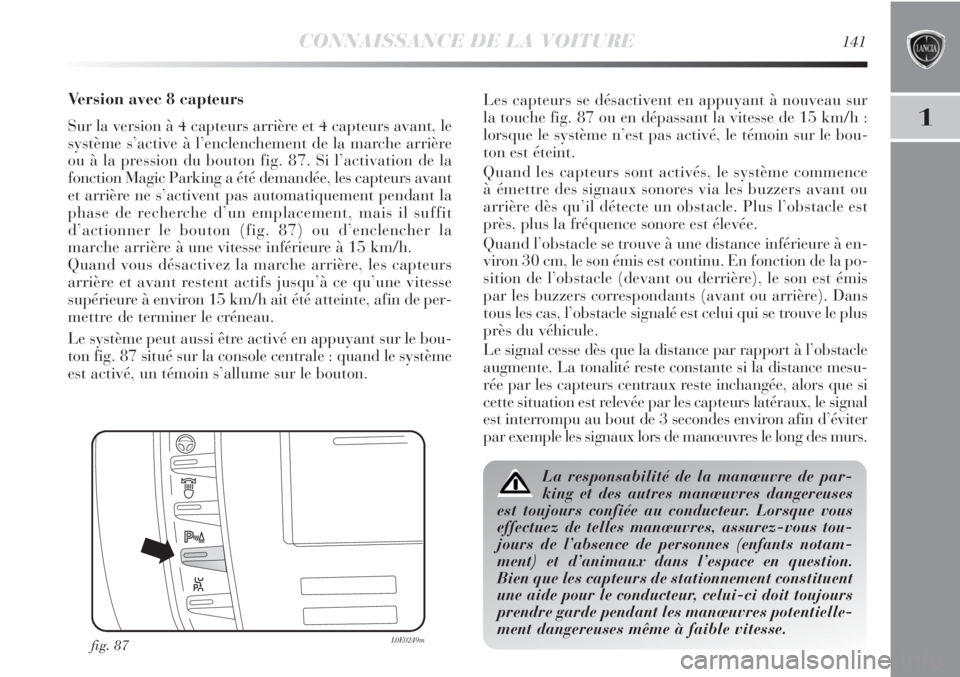

Version avec 8 capteurs
Sur la version à 4 capteurs arrière et 4 capteurs avant, le
système s’active à l’enclenchement de la marche arrière
ou à la pression du bouton fig. 87. Si l’activation de la
fonction Magic Parking a été demandée, les capteurs avant
et arrière ne s’activent pas automatiquement pendant la
phase de recherche d’un emplacement, mais il suffit
d’actionner le bouton (fig. 87) ou d’enclencher la
marche arrière à une vitesse inférieure à 15 km/h.
Quand vous désactivez la marche arrière, les capteurs
arrière et avant restent actifs jusqu’à ce qu’une vitesse
supérieure à environ 15 km/h ait été atteinte, afin de per-
mettre de terminer le créneau.
Le système peut aussi être activé en appuyant sur le bou-
ton fig. 87 situé sur la console centrale : quand le système
est activé, un témoin s’allume sur le bouton.Les capteurs se désactivent en appuyant à nouveau sur
la touche fig. 87 ou en dépassant la vitesse de 15 km/h :
lorsque le système n’est pas activé, le témoin sur le bou-
ton est éteint.
Quand les capteurs sont activés, le système commence
à émettre des signaux sonores via les buzzers avant ou
arrière dès qu’il détecte un obstacle. Plus l’obstacle est
près, plus la fréquence sonore est élevée.
Quand l’obstacle se trouve à une distance inférieure à en-
viron 30 cm, le son émis est continu. En fonction de la po-
sition de l’obstacle (devant ou derrière), le son est émis
par les buzzers correspondants (avant ou arrière). Dans
tous les cas, l’obstacle signalé est celui qui se trouve le plus
près du véhicule.
Le signal cesse dès que la distance par rapport à l’obstacle
augmente. La tonalité reste constante si la distance mesu-
rée par les capteurs centraux reste inchangée, alors que si
cette situation est relevée par les capteurs latéraux, le signal
est interrompu au bout de 3 secondes environ afin d’éviter
par exemple les signaux lors de manœuvres le long des murs.
fig. 87L0E0249m
La responsabilité de la manœuvre de par-
king et des autres manœuvres dangereuses
est toujours confiée au conducteur. Lorsque vous
effectuez de telles manœuvres, assurez-vous tou-
jours de l’absence de personnes (enfants notam-
ment) et d’animaux dans l’espace en question.
Bien que les capteurs de stationnement constituent
une aide pour le conducteur, celui-ci doit toujours
prendre garde pendant les manœuvres potentielle-
ment dangereuses même à faible vitesse.

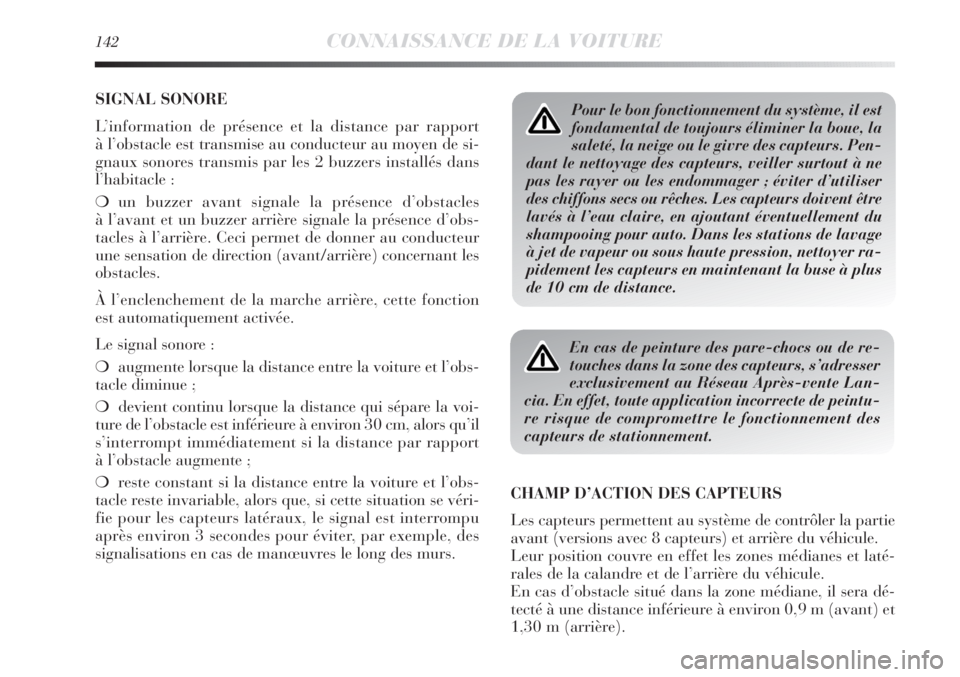

142CONNAISSANCE DE LA VOITURE
SIGNAL SONORE
L’information de présence et la distance par rapport
à l’obstacle est transmise au conducteur au moyen de si-
gnaux sonores transmis par les 2 buzzers installés dans
l’habitacle :
❍un buzzer avant signale la présence d’obstacles
à l’avant et un buzzer arrière signale la présence d’obs-
tacles à l’arrière. Ceci permet de donner au conducteur
une sensation de direction (avant/arrière) concernant les
obstacles.
À l’enclenchement de la marche arrière, cette fonction
est automatiquement activée.
Le signal sonore :
❍augmente lorsque la distance entre la voiture et l’obs-
tacle diminue ;
❍devient continu lorsque la distance qui sépare la voi-
ture de l’obstacle est inférieure à environ 30 cm, alors qu’il
s’interrompt immédiatement si la distance par rapport
à l’obstacle augmente ;
❍reste constant si la distance entre la voiture et l’obs-
tacle reste invariable, alors que, si cette situation se véri-
fie pour les capteurs latéraux, le signal est interrompu
après environ 3 secondes pour éviter, par exemple, des
signalisations en cas de manœuvres le long des murs.Pour le bon fonctionnement du système, il est
fondamental de toujours éliminer la boue, la
saleté, la neige ou le givre des capteurs. Pen-
dant le nettoyage des capteurs, veiller surtout à ne
pas les rayer ou les endommager ; éviter d’utiliser
des chiffons secs ou rêches. Les capteurs doivent être
lavés à l’eau claire, en ajoutant éventuellement du
shampooing pour auto. Dans les stations de lavage
à jet de vapeur ou sous haute pression, nettoyer ra-
pidement les capteurs en maintenant la buse à plus
de 10 cm de distance.
En cas de peinture des pare-chocs ou de re-
touches dans la zone des capteurs, s’adresser
exclusivement au Réseau Après-vente Lan-
cia. En effet, toute application incorrecte de peintu-
re risque de compromettre le fonctionnement des
capteurs de stationnement.
CHAMP D’ACTION DES CAPTEURS
Les capteurs permettent au système de contrôler la partie
avant (versions avec 8 capteurs) et arrière du véhicule.
Leur position couvre en effet les zones médianes et laté-
rales de la calandre et de l’arrière du véhicule.
En cas d’obstacle situé dans la zone médiane, il sera dé-
tecté à une distance inférieure à environ 0,9 m (avant) et
1,30 m (arrière).

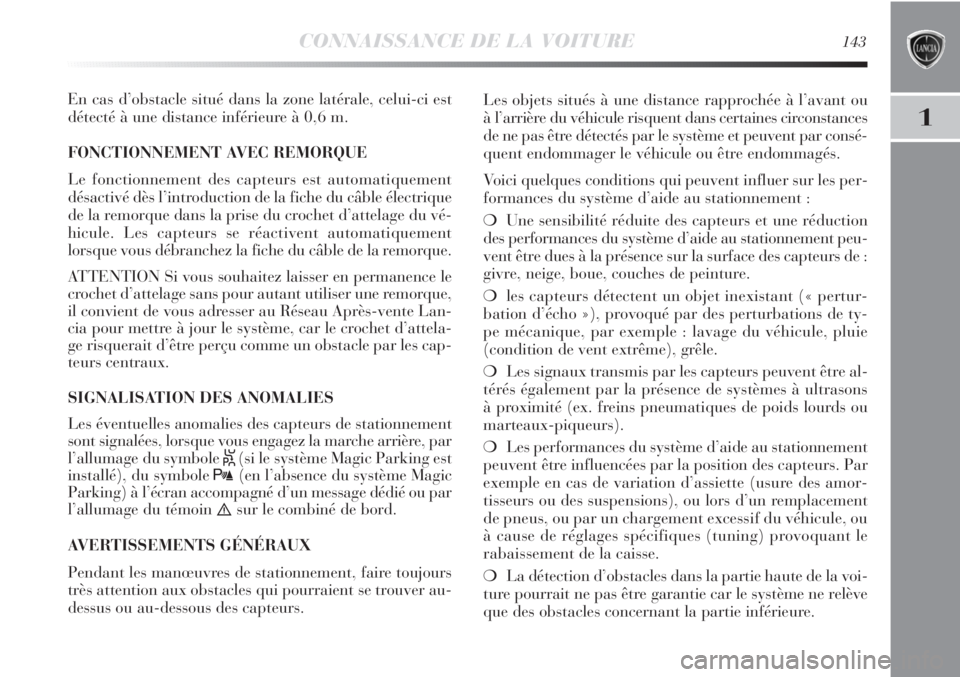

CONNAISSANCE DE LA VOITURE143
1
En cas d’obstacle situé dans la zone latérale, celui-ci est
détecté à une distance inférieure à 0,6 m.
FONCTIONNEMENT AVEC REMORQUE
Le fonctionnement des capteurs est automatiquement
désactivé dès l’introduction de la fiche du câble électrique
de la remorque dans la prise du crochet d’attelage du vé-
hicule. Les capteurs se réactivent automatiquement
lorsque vous débranchez la fiche du câble de la remorque.
ATTENTION Si vous souhaitez laisser en permanence le
crochet d’attelage sans pour autant utiliser une remorque,
il convient de vous adresser au Réseau Après-vente Lan-
cia pour mettre à jour le système, car le crochet d’attela-
ge risquerait d’être perçu comme un obstacle par les cap-
teurs centraux.
SIGNALISATION DES ANOMALIES
Les éventuelles anomalies des capteurs de stationnement
sont signalées, lorsque vous engagez la marche arrière, par
l’allumage du symbole
S(si le système Magic Parking est
installé), du symbole
t(en l’absence du système Magic
Parking) à l’écran accompagné d’un message dédié ou par
l’allumage du témoin
èsur le combiné de bord.
AVERTISSEMENTS GÉNÉRAUX
Pendant les manœuvres de stationnement, faire toujours
très attention aux obstacles qui pourraient se trouver au-
dessus ou au-dessous des capteurs.Les objets situés à une distance rapprochée à l’avant ou
à l’arrière du véhicule risquent dans certaines circonstances
de ne pas être détectés par le système et peuvent par consé-
quent endommager le véhicule ou être endommagés.
Voici quelques conditions qui peuvent influer sur les per-
formances du système d’aide au stationnement :
❍Une sensibilité réduite des capteurs et une réduction
des performances du système d’aide au stationnement peu-
vent être dues à la présence sur la surface des capteurs de :
givre, neige, boue, couches de peinture.
❍les capteurs détectent un objet inexistant (« pertur-
bation d’écho »), provoqué par des perturbations de ty-
pe mécanique, par exemple : lavage du véhicule, pluie
(condition de vent extrême), grêle.
❍Les signaux transmis par les capteurs peuvent être al-
térés également par la présence de systèmes à ultrasons
à proximité (ex. freins pneumatiques de poids lourds ou
marteaux-piqueurs).
❍Les performances du système d’aide au stationnement
peuvent être influencées par la position des capteurs. Par
exemple en cas de variation d’assiette (usure des amor-
tisseurs ou des suspensions), ou lors d’un remplacement
de pneus, ou par un chargement excessif du véhicule, ou
à cause de réglages spécifiques (tuning) provoquant le
rabaissement de la caisse.
❍La détection d’obstacles dans la partie haute de la voi-
ture pourrait ne pas être garantie car le système ne relève
que des obstacles concernant la partie inférieure.
