112CONNAISSANCE DE LA VOITURE

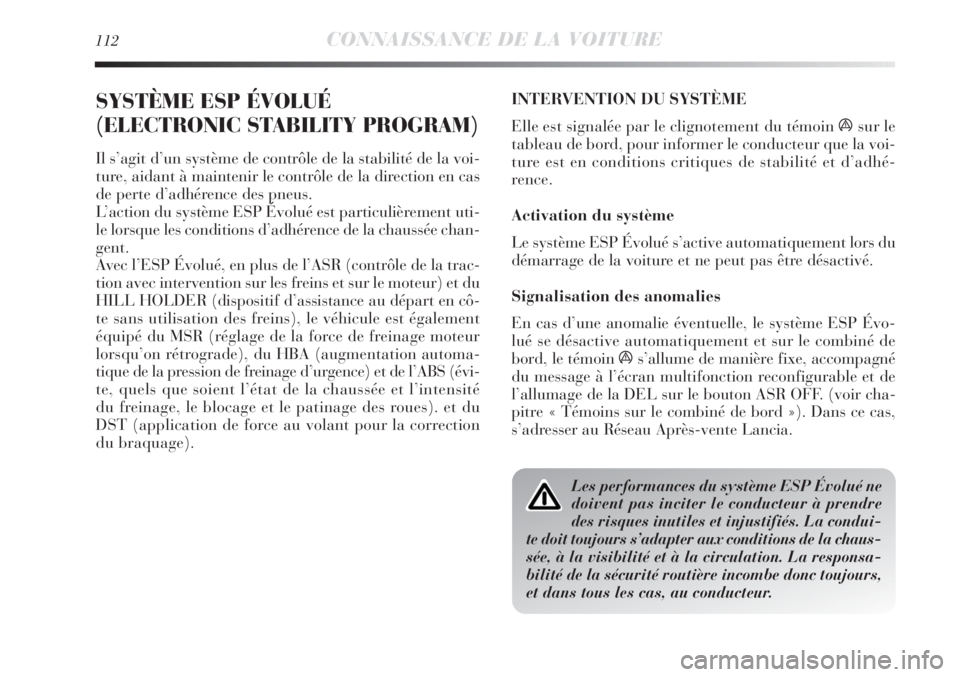

SYSTÈME ESP ÉVOLUÉ
(ELECTRONIC STABILITY PROGRAM)
Il s’agit d’un système de contrôle de la stabilité de la voi-
ture, aidant à maintenir le contrôle de la direction en cas
de perte d’adhérence des pneus.
L’action du système ESP Évolué est particulièrement uti-
le lorsque les conditions d’adhérence de la chaussée chan-
gent.
Avec l’ESP Évolué, en plus de l’ASR (contrôle de la trac-
tion avec intervention sur les freins et sur le moteur) et du
HILL HOLDER (dispositif d’assistance au départ en cô-
te sans utilisation des freins), le véhicule est également
équipé du MSR (réglage de la force de freinage moteur
lorsqu’on rétrograde), du HBA (augmentation automa-
tique de la pression de freinage d’urgence) et de l’ABS (évi-
te, quels que soient l’état de la chaussée et l’intensité
du freinage, le blocage et le patinage des roues). et du
DST (application de force au volant pour la correction
du braquage). INTERVENTION DU SYSTÈME
Elle est signalée par le clignotement du témoin ásur le
tableau de bord, pour informer le conducteur que la voi-
ture est en conditions critiques de stabilité et d’adhé-
rence.
Activation du système
Le système ESP Évolué s’active automatiquement lors du
démarrage de la voiture et ne peut pas être désactivé.
Signalisation des anomalies
En cas d’une anomalie éventuelle, le système ESP Évo-
lué se désactive automatiquement et sur le combiné de
bord, le témoin ás’allume de manière fixe, accompagné
du message à l’écran multifonction reconfigurable et de
l’allumage de la DEL sur le bouton ASR OFF. (voir cha-
pitre « Témoins sur le combiné de bord »). Dans ce cas,
s’adresser au Réseau Après-vente Lancia.
Les performances du système ESP Évolué ne
doivent pas inciter le conducteur à prendre
des risques inutiles et injustifiés. La condui-
te doit toujours s’adapter aux conditions de la chaus-
sée, à la visibilité et à la circulation. La responsa-
bilité de la sécurité routière incombe donc toujours,
et dans tous les cas, au conducteur.

CONNAISSANCE DE LA VOITURE113
1
Signalisation des anomalies
Une éventuelle anomalie du système est signalée par l’al-
lumage du témoin
ásur le combiné de bord, en même
temps que le message à l’écran multifonction reconfigu-
rable (voir chapitre « Témoins sur le combiné de bord »).
ATTENTION Le système Hill Holder n’est pas un frein de
stationnement. Par conséquent, il ne faut pas abandonner
le véhicule sans avoir tiré le frein à main, coupé le mo-
teur et engagé la première vitesse.
Pendant l’utilisation éventuelle de la roue de
secours, le système ESP Évolué continue de
fonctionner. Ne pas oublier cependant que la
roue de secours, dont les dimensions sont inférieures
à celles du pneu de série, a une adhérence moindre
par rapport aux autres pneus de la voiture.
Pour le fonctionnement correct des systèmes ESP
Évolué et ASR, les pneus doivent tous être de la mê-
me marque et du même type sur toutes les roues,
en parfait état et surtout du type, de la marque et
des dimensions prescrites.
SYSTÈME HILL HOLDER
Partie intégrante du système ESP Évolué, ce dispositif est
automatiquement activé dans les conditions suivantes :
❍en montée : voiture arrêtée sur une route dont la pen-
te est supérieure à 5 %, moteur tournant, pédale d’em-
brayage et de frein enfoncées et boîte de vitesses au
point mort ou vitesse engagée différente de la marche
arrière ;
❍en descente : voiture arrêtée sur une route dont la pen-
te est supérieure à 5 %, moteur tournant, pédale
d’embrayage et de frein enfoncées et marche arrière
engagée.
En phase de démarrage, la centrale du système ESP Évo-
lué maintient la pression de freinage sur les roues jusqu’à
atteindre le couple moteur nécessaire au démarrage ou
pendant 2 secondes maximum, en permettant ainsi de dé-
placer aisément le pied droit de la pédale de frein à l’ac-
célérateur.
Si au bout de 2 secondes le départ n’a toujours pas eu lieu,
le système se désactive automatiquement en relâchant pro-
gressivement la pression de freinage. Pendant cette pha-
se de relâchement, vous pouvez entendre un bruit typique
de décrochage mécanique des freins, indiquant le mou-
vement imminent de la voiture.

114CONNAISSANCE DE LA VOITURE

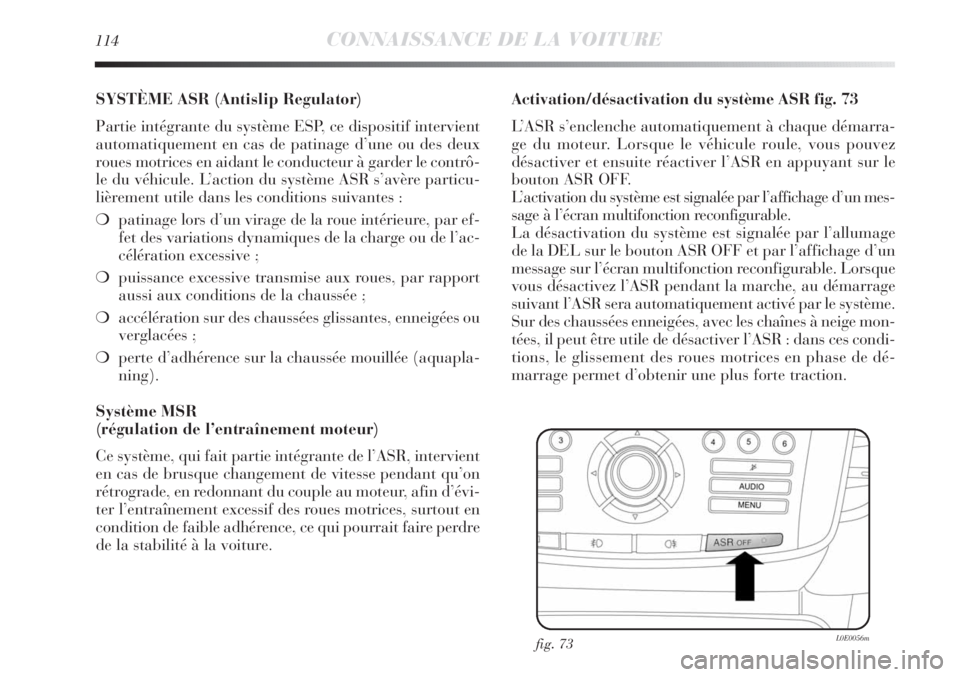

SYSTÈME ASR (Antislip Regulator)
Partie intégrante du système ESP, ce dispositif intervient
automatiquement en cas de patinage d’une ou des deux
roues motrices en aidant le conducteur à garder le contrô-
le du véhicule. L’action du système ASR s’avère particu-
lièrement utile dans les conditions suivantes :
❍patinage lors d’un virage de la roue intérieure, par ef-
fet des variations dynamiques de la charge ou de l’ac-
célération excessive ;
❍puissance excessive transmise aux roues, par rapport
aussi aux conditions de la chaussée ;
❍accélération sur des chaussées glissantes, enneigées ou
verglacées ;
❍perte d’adhérence sur la chaussée mouillée (aquapla-
ning).
Système MSR
(régulation de l’entraînement moteur)
Ce système, qui fait partie intégrante de l’ASR, intervient
en cas de brusque changement de vitesse pendant qu’on
rétrograde, en redonnant du couple au moteur, afin d’évi-
ter l’entraînement excessif des roues motrices, surtout en
condition de faible adhérence, ce qui pourrait faire perdre
de la stabilité à la voiture.Activation/désactivation du système ASR fig. 73
L’ASR s’enclenche automatiquement à chaque démarra-
ge du moteur. Lorsque le véhicule roule, vous pouvez
désactiver et ensuite réactiver l’ASR en appuyant sur le
bouton ASR OFF.
L’activation du système est signalée par l’affichage d’un mes-
sage à l’écran multifonction reconfigurable.
La désactivation du système est signalée par l’allumage
de la DEL sur le bouton ASR OFF et par l’affichage d’un
message sur l’écran multifonction reconfigurable. Lorsque
vous désactivez l’ASR pendant la marche, au démarrage
suivant l’ASR sera automatiquement activé par le système.
Sur des chaussées enneigées, avec les chaînes à neige mon-
tées, il peut être utile de désactiver l’ASR : dans ces condi-
tions, le glissement des roues motrices en phase de dé-
marrage permet d’obtenir une plus forte traction.
fig. 73L0E0056m

CONNAISSANCE DE LA VOITURE115
1

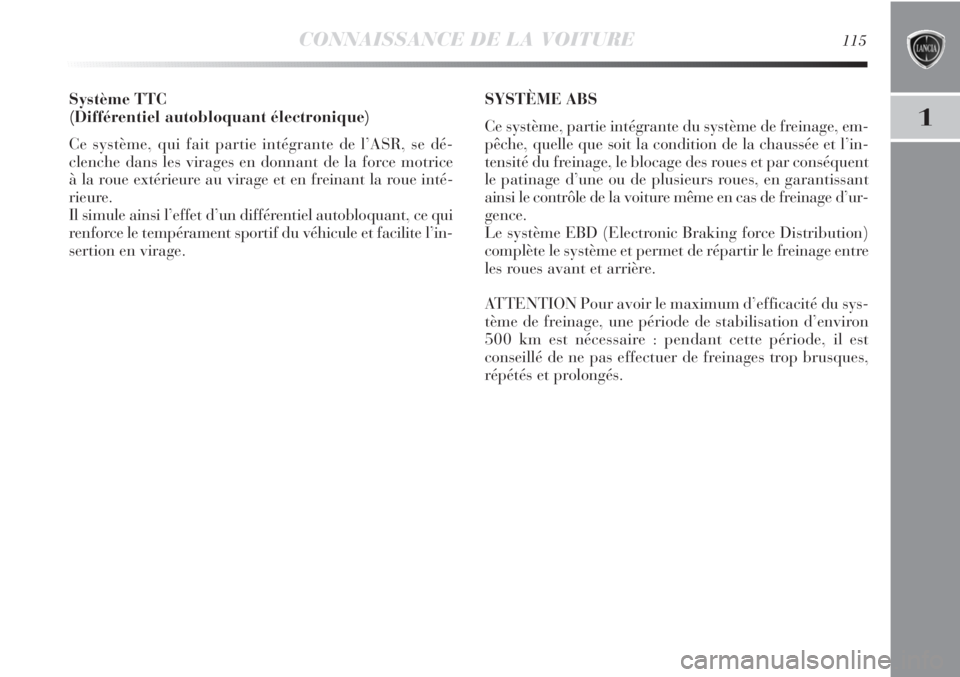

Système TTC
(Différentiel autobloquant électronique)
Ce système, qui fait partie intégrante de l’ASR, se dé-
clenche dans les virages en donnant de la force motrice
à la roue extérieure au virage et en freinant la roue inté-
rieure.
Il simule ainsi l’effet d’un différentiel autobloquant, ce qui
renforce le tempérament sportif du véhicule et facilite l’in-
sertion en virage.SYSTÈME ABS
Ce système, partie intégrante du système de freinage, em-
pêche, quelle que soit la condition de la chaussée et l’in-
tensité du freinage, le blocage des roues et par conséquent
le patinage d’une ou de plusieurs roues, en garantissant
ainsi le contrôle de la voiture même en cas de freinage d’ur-
gence.
Le système EBD (Electronic Braking force Distribution)
complète le système et permet de répartir le freinage entre
les roues avant et arrière.
ATTENTION Pour avoir le maximum d’efficacité du sys-
tème de freinage, une période de stabilisation d’environ
500 km est nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages trop brusques,
répétés et prolongés.

116CONNAISSANCE DE LA VOITURE

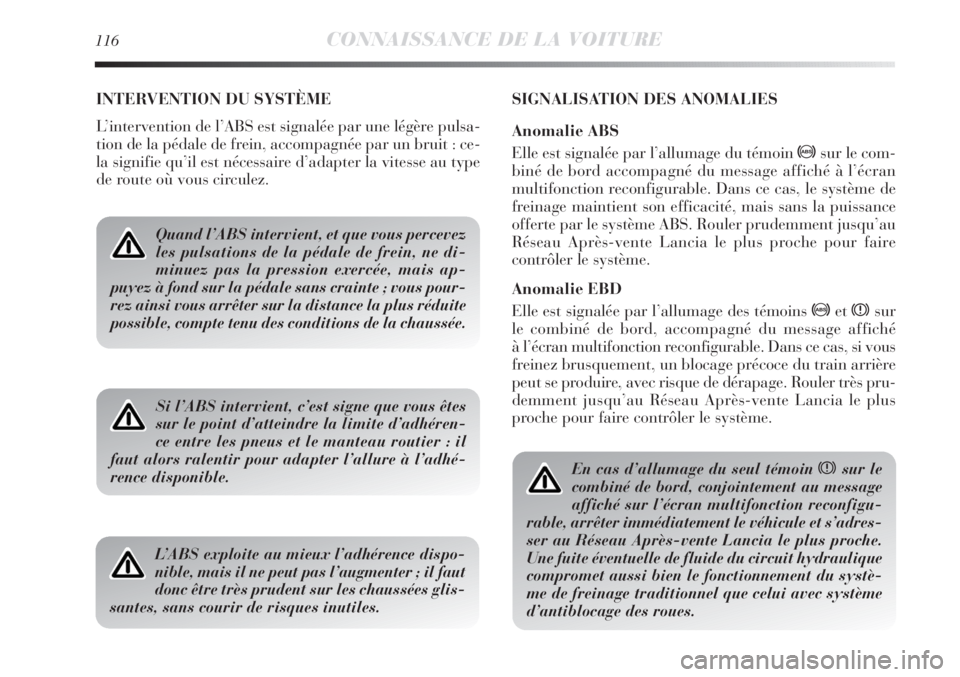

INTERVENTION DU SYSTÈME
L’intervention de l’ABS est signalée par une légère pulsa-
tion de la pédale de frein, accompagnée par un bruit : ce-
la signifie qu’il est nécessaire d’adapter la vitesse au type
de route où vous circulez.SIGNALISATION DES ANOMALIES
Anomalie ABS
Elle est signalée par l’allumage du témoin >sur le com-
biné de bord accompagné du message affiché à l’écran
multifonction reconfigurable. Dans ce cas, le système de
freinage maintient son efficacité, mais sans la puissance
offerte par le système ABS. Rouler prudemment jusqu’au
Réseau Après-vente Lancia le plus proche pour faire
contrôler le système.
Anomalie EBD
Elle est signalée par l’allumage des témoins >etxsur
le combiné de bord, accompagné du message affiché
à l’écran multifonction reconfigurable. Dans ce cas, si vous
freinez brusquement, un blocage précoce du train arrière
peut se produire, avec risque de dérapage. Rouler très pru-
demment jusqu’au Réseau Après-vente Lancia le plus
proche pour faire contrôler le système.
Quand l’ABS intervient, et que vous percevez
les pulsations de la pédale de frein, ne di-
minuez pas la pression exercée, mais ap-
puyez à fond sur la pédale sans crainte ; vous pour-
rez ainsi vous arrêter sur la distance la plus réduite
possible, compte tenu des conditions de la chaussée.
Si l’ABS intervient, c’est signe que vous êtes
sur le point d’atteindre la limite d’adhéren-
ce entre les pneus et le manteau routier : il
faut alors ralentir pour adapter l’allure à l’adhé-
rence disponible.
L’ABS exploite au mieux l’adhérence dispo-
nible, mais il ne peut pas l’augmenter ; il faut
donc être très prudent sur les chaussées glis-
santes, sans courir de risques inutiles.
En cas d’allumage du seul témoin xsur le
combiné de bord, conjointement au message
affiché sur l’écran multifonction reconfigu-
rable, arrêter immédiatement le véhicule et s’adres-
ser au Réseau Après-vente Lancia le plus proche.
Une fuite éventuelle de fluide du circuit hydraulique
compromet aussi bien le fonctionnement du systè-
me de freinage traditionnel que celui avec système
d’antiblocage des roues.

CONNAISSANCE DE LA VOITURE117
1

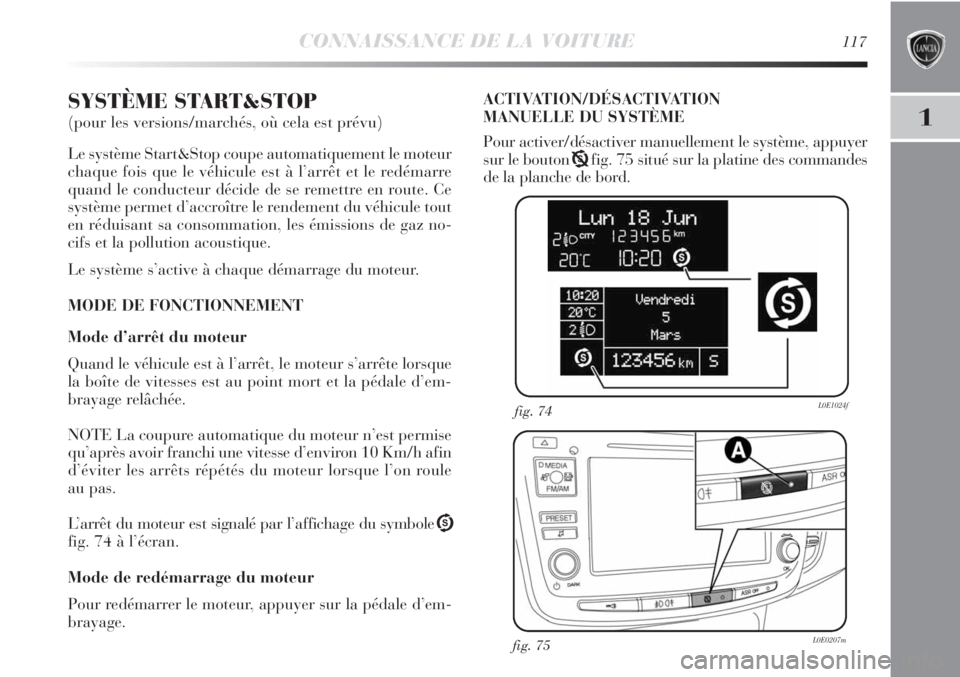

SYSTÈME START&STOP
(pour les versions/marchés, où cela est prévu)
Le système Start&Stop coupe automatiquement le moteur
chaque fois que le véhicule est à l’arrêt et le redémarre
quand le conducteur décide de se remettre en route. Ce
système permet d’accroître le rendement du véhicule tout
en réduisant sa consommation, les émissions de gaz no-
cifs et la pollution acoustique.
Le système s’active à chaque démarrage du moteur.
MODE DE FONCTIONNEMENT
Mode d’arrêt du moteur
Quand le véhicule est à l’arrêt, le moteur s’arrête lorsque
la boîte de vitesses est au point mort et la pédale d’em-
brayage relâchée.
NOTE La coupure automatique du moteur n’est permise
qu’après avoir franchi une vitesse d’environ 10 Km/h afin
d’éviter les arrêts répétés du moteur lorsque l’on roule
au pas.
L’arrêt du moteur est signalé par l’affichage du symboleU
fig. 74 à l’écran.
Mode de redémarrage du moteur
Pour redémarrer le moteur, appuyer sur la pédale d’em-
brayage.ACTIVATION/DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le système, appuyer
sur le bouton Tfig. 75 situé sur la platine des commandes
de la planche de bord.
fig. 74L0E1024f
fig. 75L0E0207m

118CONNAISSANCE DE LA VOITURE

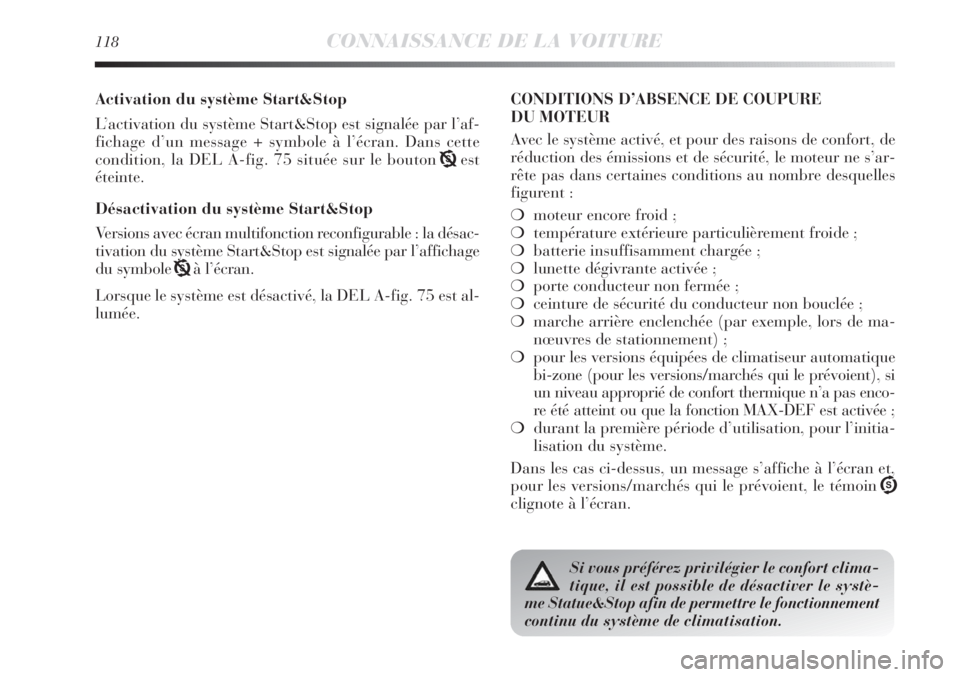

Activation du système Start&Stop
L’activation du système Start&Stop est signalée par l’af-
fichage d’un message + symbole à l’écran. Dans cette
condition, la DEL A-fig. 75 située sur le bouton Test
éteinte.
Désactivation du système Start&Stop
Versions avec écran multifonction reconfigurable : la désac-
tivation du système Start&Stop est signalée par l’affichage
du symbole Tà l’écran.
Lorsque le système est désactivé, la DEL A-fig. 75 est al-
lumée.CONDITIONS D’ABSENCE DE COUPURE
DU MOTEUR
Avec le système activé, et pour des raisons de confort, de
réduction des émissions et de sécurité, le moteur ne s’ar-
rête pas dans certaines conditions au nombre desquelles
figurent :
❍moteur encore froid ;
❍température extérieure particulièrement froide ;
❍batterie insuffisamment chargée ;
❍lunette dégivrante activée ;
❍porte conducteur non fermée ;
❍ceinture de sécurité du conducteur non bouclée ;
❍marche arrière enclenchée (par exemple, lors de ma-
nœuvres de stationnement) ;
❍pour les versions équipées de climatiseur automatique
bi-zone (pour les versions/marchés qui le prévoient), si
un niveau approprié de confort thermique n’a pas enco-
re été atteint ou que la fonction MAX-DEF est activée ;
❍durant la première période d’utilisation, pour l’initia-
lisation du système.
Dans les cas ci-dessus, un message s’affiche à l’écran et,
pour les versions/marchés qui le prévoient, le témoin U
clignote à l’écran.
Si vous préférez privilégier le confort clima-
tique, il est possible de désactiver le systè-
me Statue&Stop afin de permettre le fonctionnement
continu du système de climatisation.

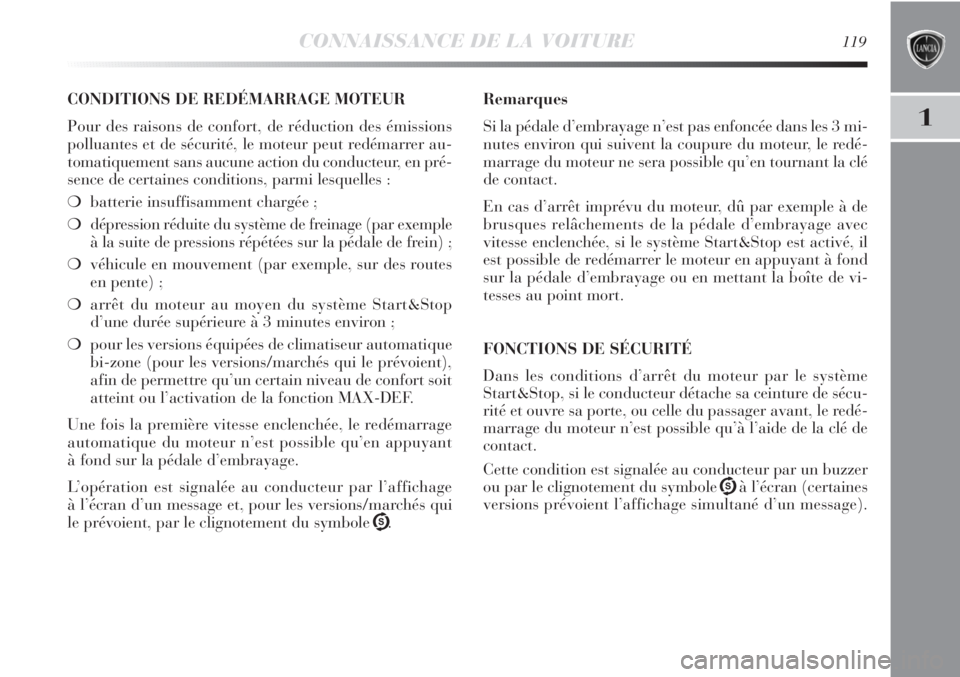

CONNAISSANCE DE LA VOITURE119
1
CONDITIONS DE REDÉMARRAGE MOTEUR
Pour des raisons de confort, de réduction des émissions
polluantes et de sécurité, le moteur peut redémarrer au-
tomatiquement sans aucune action du conducteur, en pré-
sence de certaines conditions, parmi lesquelles :
❍batterie insuffisamment chargée ;
❍dépression réduite du système de freinage (par exemple
à la suite de pressions répétées sur la pédale de frein) ;
❍véhicule en mouvement (par exemple, sur des routes
en pente) ;
❍arrêt du moteur au moyen du système Start&Stop
d’une durée supérieure à 3 minutes environ ;
❍pour les versions équipées de climatiseur automatique
bi-zone (pour les versions/marchés qui le prévoient),
afin de permettre qu’un certain niveau de confort soit
atteint ou l’activation de la fonction MAX-DEF.
Une fois la première vitesse enclenchée, le redémarrage
automatique du moteur n’est possible qu’en appuyant
à fond sur la pédale d’embrayage.
L’opération est signalée au conducteur par l’affichage
à l’écran d’un message et, pour les versions/marchés qui
le prévoient, par le clignotement du symbole U.Remarques
Si la pédale d’embrayage n’est pas enfoncée dans les 3 mi-
nutes environ qui suivent la coupure du moteur, le redé-
marrage du moteur ne sera possible qu’en tournant la clé
de contact.
En cas d’arrêt imprévu du moteur, dû par exemple à de
brusques relâchements de la pédale d’embrayage avec
vitesse enclenchée, si le système Start&Stop est activé, il
est possible de redémarrer le moteur en appuyant à fond
sur la pédale d’embrayage ou en mettant la boîte de vi-
tesses au point mort.
FONCTIONS DE SÉCURITÉ
Dans les conditions d’arrêt du moteur par le système
Start&Stop, si le conducteur détache sa ceinture de sécu-
rité et ouvre sa porte, ou celle du passager avant, le redé-
marrage du moteur n’est possible qu’à l’aide de la clé de
contact.
Cette condition est signalée au conducteur par un buzzer
ou par le clignotement du symbole Uà l’écran (certaines
versions prévoient l’affichage simultané d’un message).
