CONNAISSANCE DE LA VOITURE5
1
Planche de bord ......................................... 6
Combiné et instruments de bord ................. 7
Écran......................................................... 21
Rubriques du Menu.................................... 26
Trip computer ............................................ 36
Symboles .................................................... 38
Système Lancia Code ................................. 39
Les clés ...................................................... 40
Alarme ....................................................... 43
Dispositif de démarrage .............................. 46
Sièges ......................................................... 47
Appuie-tête ................................................ 50
Volant ........................................................ 51
Rétroviseurs ............................................... 51
Confort climatique ..................................... 53
Climatiseur manuel .................................... 54
Climatiseur automatique bi-zone ................ 56
Feux extérieurs........................................... 62
Nettoyage des vitres .................................... 65
Cruise Control ............................................ 68
Plafonnier .................................................. 70
Commandes............................................... 72
Système de coupure du carburant ............... 75Équipements intérieurs ............................... 76
Toit ouvrant ............................................... 81
Portes ......................................................... 84
Lève-vitres ................................................. 87
Coffre à bagages......................................... 91
Capot moteur ............................................. 99
Porte-bagages/porte-skis............................ 101
Phares ........................................................ 102
Système DST .............................................. 104
Fonction SPORT ........................................ 104
Reactive Suspension System ....................... 106
Driving Advisor.......................................... 107
Système ESP Évolué ................................... 112
Système Start&Stop................................... 117
Système EOBD ........................................... 122
Direction assistée électrique « Dualdrive » .. 122
Système T.P.M.S. ........................................ 124
Capteurs de stationnement ......................... 127
Magic Parking............................................ 130
Accessoires achetés par l’utilisateur............. 144
Ravitaillement du véhicule ......................... 145
Protection de l’environnement .................... 148

CONNAISSANCE DE LA VOITURE13
1
ACTIVATION/DÉSACTIVATION
SYSTÈME Start&Stop
(pour les versions/marchés, où cela est prévu)
ANOMALIE DU SYSTÈME Start&Stop
Activation du système Start&Stop
L’activation du système Start&Stop est signalée par l’af-
fichage d’un message + le symbole Uà l’écran. Dans cet-
te condition, la DEL sur le bouton Test éteinte.
Désactivation du système Start&Stop
– Versions avec écran multifonction reconfigurable : la
désactivation du système Start&Stop est signalée par l’af-
fichage du symbole T+ message à l’écran.
Lorsque le système est désactivé, la DEL sur la touche T
est allumée.
ANOMALIE DU SYSTÈME Start&Stop
(versions avec écran multifonction
reconfigurable)
L’anomalie du système Start&Stop est signalée par
l’affichage d’un message + le symbole jà l’écran. Dans
ce cas, s’adresser au Réseau Après-vente Lancia.
U
j
Température excessive du liquide de
refroidissement du moteur (rouge)
Quand vous tournez la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après
quelques secondes. Le témoin s’allume quand le moteur
a surchauffé. Si le témoin s’allume, il faut procéder com-
me suit :
❍en cas de marche normale : arrêter le véhicule, cou-
per le moteur et vérifier que le niveau d’eau dans le ré-
servoir n’est pas au-dessous du repère MIN.
Si tel est le cas, attendre quelques minutes pour que le mo-
teur refroidisse, puis ouvrir lentement et prudemment le
bouchon et ravitailler avec du liquide de refroidissement
en s’assurant que le niveau soit compris entre les repères
MIN et MAX gravés sur le réservoir. Vérifier aussi les éven-
tuelles fuites de liquide. Si au prochain démarrage le
témoin s’allume à nouveau, contacter le Réseau Après-
vente Lancia.
u

14CONNAISSANCE DE LA VOITURE
❍Si le véhicule est très sollicité (traction de remorques
en côte ou véhicule à pleine charge) : ralentir et, si le
témoin reste allumé, arrêter le véhicule. Rester à l’ar-
rêt pendant 2 ou 3 minutes, moteur allumé et légère-
ment accéléré pour que le liquide de refroidissement
circule plus facilement, puis couper le moteur. Vérifier
le niveau du liquide suivant les indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est
conseillé de garder le moteur allumé et légèrement accé-
léré pendant quelques minutes avant de l’éteindre.
Le message dédié apparaît à l’écran.
Portes mal fermées (rouge)
Le témoin s’allume lorsqu’une ou plusieurs
portes sont mal fermées. Portes ouvertes et vé-
hicule en marche, le système émet un signal so-
nore. Avec l’écran multifonction, le témoin s’allume éga-
lement lorsque le capot moteur et/ou le hayon du coffre
sont mal fermés. Le message dédié apparaît à l’écran.
´
Signal générique (jaune ambre)
Coupure du carburant déclenchée
Le témoin (ou le symbole à l’écran) s’allume
lorsque la coupure de carburant s’est déclenchée.
Le message dédié apparaît à l’écran.
Anomalie du capteur de pression huile moteur
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de pression d’huile
moteur. Le message dédié apparaît à l’écran.
Anomalie du capteur de luminosité
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de luminosité.
Limite de vitesse dépassée
Le témoin (jaune ambre) ou le symbole à l’écran (rouge)
s’allument lorsque la limite de vitesse prédéfinie est dépas-
sée (pour les pays arabes, cette limite est fixée à 120 km/h).
Le message dédié apparaît à l’écran.
Anomalie du capteur de pluie
(pour les versions/marchés qui le prévoient)
Le témoin (ou le symbole à l’écran) s’allume lorsqu’une
anomalie est détectée sur le capteur de pluie. Le message
dédié apparaît à l’écran.
Anomalie Start&Stop
(pour les versions/marchés qui le prévoient)
(versions avec écran multifonction)
Le témoin s’allume lorsqu’une anomalie du système Start&
Stop est détectée. Le message dédié apparaît à l’écran.
è

CONNAISSANCE DE LA VOITURE21
1
Feux de route (bleu)
Le témoin s’allume quand vous allumez les
feux de route.
1
Régulateur de vitesse constante
(cruise control) (vert)
(pour les versions/marchés qui le prévoient)
Quand vous tournez la clé en position MAR, le
témoin s’allume, mais il doit s’éteindre après quelques se-
condes. Le témoin sur le cadran s’allume lorsqu’vous tour-
nez la bague du Cruise Control sur ON.
Le message dédié apparaît à l’écran.
Ü
ÉCRAN
La voiture peut être dotée d’un écran multifonction ou
d’un écran multifonction reconfigurable en mesure d’of-
frir des informations utiles à l’utilisateur, en fonction des
réglages effectués au préalable, pendant la conduite de
la voiture.
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
Versions sans Start&Stop fig. 4
L’écran standard affiche les indications suivantes :
A. Date
B. Enclenchement éventuel de la direction électrique as-
sistée Dualdrive
C. Indication mode de conduite Sport (pour les ver-
sions/marchés qui le prévoient)
D. Heure
E. Odomètre (visualisation des kilomètres/miles par-
courus)
F. Avertissement de présence éventuelle de verglas sur
la chaussée
G. Température extérieure
H. Échéance de l’entretien programmé
I. Position d’assiette des phares (uniquement avec les
feux de croisement allumés)
fig. 4L0E1000f

22CONNAISSANCE DE LA VOITURE
Versions avec Start&Stop fig. 4a
(pour les versions/marchés qui le prévoient)
L’écran standard affiche les indications suivantes :
A Date
B Gear Shift Indicator (indication changement de vitesse)
(pour les versions/marchés qui prévoient cette fonction)
C Indication de la fonction Start&Stop
D HeureE Odomètre (visualisation des kilomètres/miles parcourus)
F Température extérieure
G Position d’assiette des phares (uniquement avec les
feux de croisement allumés)
H Enclenchement éventuel de la direction électrique as-
sistée Dualdrive
fig. 4aL0E1032f

CONNAISSANCE DE LA VOITURE23
1
E. Signalisation de l’état du véhicule (ex. portières ou-
vertes, ou bien présence éventuelle de verglas sur la rou-
te, etc. ...)/Indication fonction Start&Stop (pour les ver-
sions/marchés qui la prévoient)/Gear Shift Indicator
(indication changement de vitesse) (pour les versions/
marchés qui le prévoient)
F. Position d’assiette des phares (uniquement avec les
feux de croisement allumés)
G. Température extérieure
Sur certaines versions, en sélectionnant la rubrique « In-
fo moteur » dans le menu, quand vous tournez la clé de
contact en position MAR, l’écran affiche la pression de la
turbine fig. 6.
fig. 6L0E0004mfig. 5L0E1033f
ÉCRAN « STANDARD » ÉCRAN MULTIFONCTION
RECONFIGURABLE fig. 5
L’écran standard affiche les indications suivantes :
A. Heure
B. Date
C. Indication mode de conduite Sport (pour les ver-
sions/marchés qui le prévoient)
D. Odomètre (visualisation des kilomètres/miles par-
courus)

CONNAISSANCE DE LA VOITURE73
1
Quand cette fonction est activée (voir le paragraphe « Fonc-
tion SPORT »), la mention SPORT s’éclaire sur le com-
biné de bord. Appuyer à nouveau sur le bouton pour
désactiver la fonction et rétablir la programmation d’une
conduite normale.
fig. 36L0E0028mfig. 37L0E0029m
L’utilisation des signaux de détresse est réglementée par
le code de la route du pays où l’on circule. Se conformer
aux normes.
Freinage d’urgence
En cas de freinage d’urgence, les feux de détresse s’allu-
ment automatiquement ainsi que les témoins
Îet¥sur
le combiné de bord. La fonction s’éteint automatiquement
dès lors qu’il ne s’agit plus d’un freinage d’urgence. Cet-
te fonction obéit à la réglementation en vigueur.
FEUX ANTIBROUILLARD
(versions sans Start&Stop) fig. 37
Pour allumer les feux antibrouillard, appuyer sur le bou-
ton A. Quand ils sont en service, le témoin
5s’allume
au combiné de bord. L’activation des feux antibrouillard
a lieu lorsque les feux de croisement sont allumés.
Sur certaines versions, lorsque la fonction
CITY est activée, l’activation de la fonction
SPORT n’est pas possible. Pour activer la fonction
SPORT, il faut désactiver la fonction CITY et vice
versa, car les deux fonctions sont incompatibles.
FEUX DE DÉTRESSE fig. 36
Ils s’allument en appuyant sur le bouton A, quelle que soit
la position de la clé de contact. Quand le dispositif est
enclenché, les témoins
Îet¥s’allument sur le combiné de
bord. Pour éteindre, appuyer à nouveau sur le bouton A.

74CONNAISSANCE DE LA VOITURE

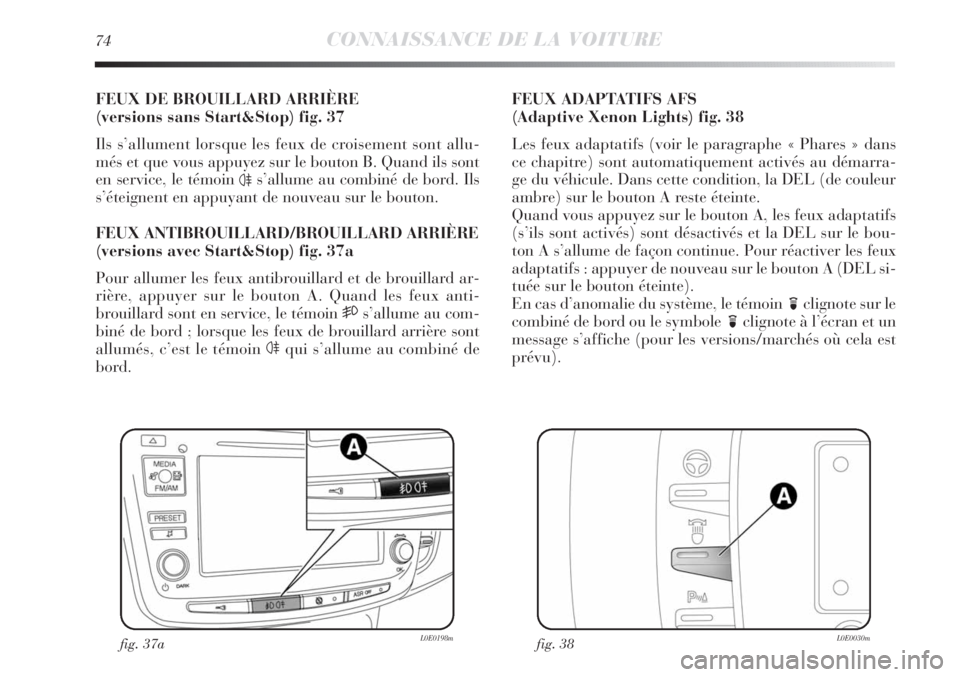

FEUX DE BROUILLARD ARRIÈRE
(versions sans Start&Stop) fig. 37
Ils s’allument lorsque les feux de croisement sont allu-
més et que vous appuyez sur le bouton B. Quand ils sont
en service, le témoin
4s’allume au combiné de bord. Ils
s’éteignent en appuyant de nouveau sur le bouton.
FEUX ANTIBROUILLARD/BROUILLARD ARRIÈRE
(versions avec Start&Stop) fig. 37a
Pour allumer les feux antibrouillard et de brouillard ar-
rière, appuyer sur le bouton A. Quand les feux anti-
brouillard sont en service, le témoin 5s’allume au com-
biné de bord ; lorsque les feux de brouillard arrière sont
allumés, c’est le témoin 4qui s’allume au combiné de
bord.
fig. 38L0E0030m
FEUX ADAPTATIFS AFS
(Adaptive Xenon Lights) fig. 38
Les feux adaptatifs (voir le paragraphe « Phares » dans
ce chapitre) sont automatiquement activés au démarra-
ge du véhicule. Dans cette condition, la DEL (de couleur
ambre) sur le bouton A reste éteinte.
Quand vous appuyez sur le bouton A, les feux adaptatifs
(s’ils sont activés) sont désactivés et la DEL sur le bou-
ton A s’allume de façon continue. Pour réactiver les feux
adaptatifs : appuyer de nouveau sur le bouton A (DEL si-
tuée sur le bouton éteinte).
En cas d’anomalie du système, le témoin
fclignote sur le
combiné de bord ou le symbole
fclignote à l’écran et un
message s’affiche (pour les versions/marchés où cela est
prévu).
fig. 37aL0E0198m
