2011 Lancia Delta Notice d'entretien (in French)

fig. 46L0E0039mfig. 47L0E0040m
Il est possible de brancher à la prise des ac-
cessoires ayant une puissance non supérieu-
re à 180 W (consommation maximum 15 A).

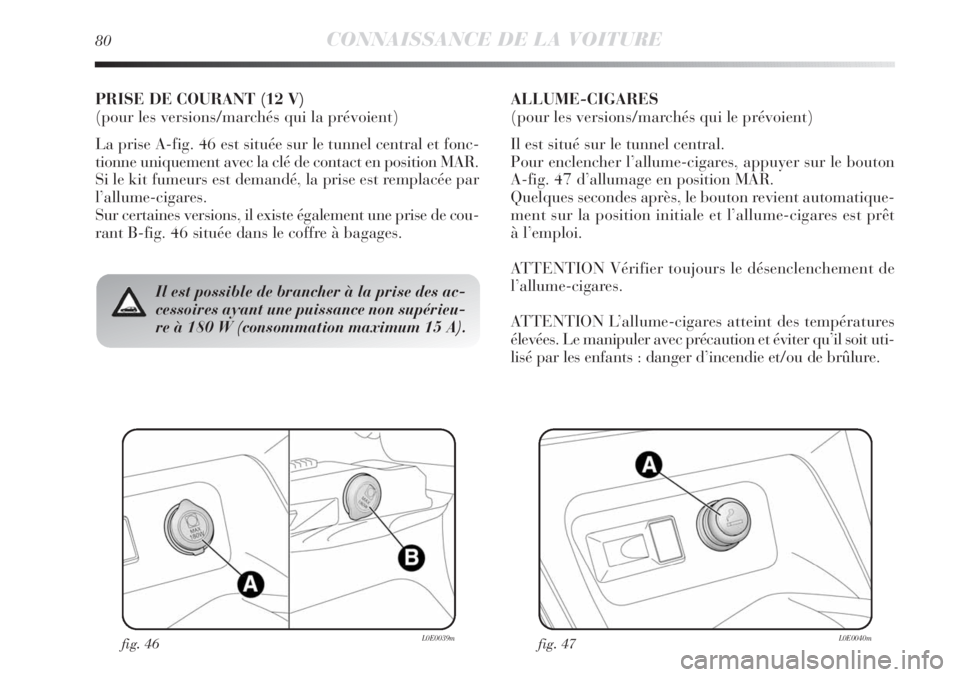

PRISE DE COURANT (12 V)
(pour les versions/marchés qui la prévoient)
La prise A-fig. 46 est située sur le tunnel central et fonc-
tionne uniquement avec la clé de contact en position MAR.
Si le kit fumeurs est demandé, la prise est remplacée par
l’allume-cigares.
Sur certaines versions, il existe également une prise de cou-
rant B-fig. 46 située dans le coffre à bagages.ALLUME-CIGARES
(pour les versions/marchés qui le prévoient)
Il est situé sur le tunnel central.
Pour enclencher l’allume-cigares, appuyer sur le bouton
A-fig. 47 d’allumage en position MAR.
Quelques secondes après, le bouton revient automatique-
ment sur la position initiale et l’allume-cigares est prêt
à l’emploi.
ATTENTION Vérifier toujours le désenclenchement de
l’allume-cigares.
ATTENTION L’allume-cigares atteint des températures
élevées. Le manipuler avec précaution et éviter qu’il soit uti-
lisé par les enfants : danger d’incendie et/ou de brûlure. 80
CONNAISSANCE DE LA VOITURE

CONNAISSANCE DE LA VOITURE81
1

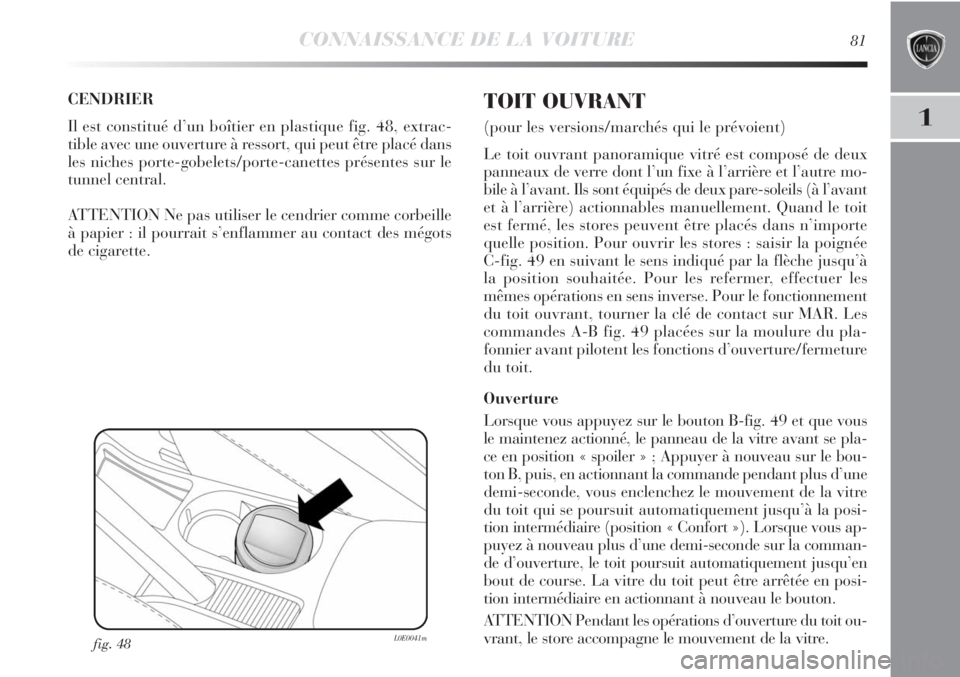

CENDRIER
Il est constitué d’un boîtier en plastique fig. 48, extrac-
tible avec une ouverture à ressort, qui peut être placé dans
les niches porte-gobelets/porte-canettes présentes sur le
tunnel central.
ATTENTION Ne pas utiliser le cendrier comme corbeille
à papier : il pourrait s’enflammer au contact des mégots
de cigarette.
fig. 48L0E0041m
TOIT OUVRANT
(pour les versions/marchés qui le prévoient)
Le toit ouvrant panoramique vitré est composé de deux
panneaux de verre dont l’un fixe à l’arrière et l’autre mo-
bile à l’avant. Ils sont équipés de deux pare-soleils (à l’avant
et à l’arrière) actionnables manuellement. Quand le toit
est fermé, les stores peuvent être placés dans n’importe
quelle position. Pour ouvrir les stores : saisir la poignée
C-fig. 49 en suivant le sens indiqué par la flèche jusqu’à
la position souhaitée. Pour les refermer, effectuer les
mêmes opérations en sens inverse. Pour le fonctionnement
du toit ouvrant, tourner la clé de contact sur MAR. Les
commandes A-B fig. 49 placées sur la moulure du pla-
fonnier avant pilotent les fonctions d’ouverture/fermeture
du toit.
Ouverture
Lorsque vous appuyez sur le bouton B-fig. 49 et que vous
le maintenez actionné, le panneau de la vitre avant se pla-
ce en position « spoiler » ; Appuyer à nouveau sur le bou-
ton B, puis, en actionnant la commande pendant plus d’une
demi-seconde, vous enclenchez le mouvement de la vitre
du toit qui se poursuit automatiquement jusqu’à la posi-
tion intermédiaire (position « Confort »). Lorsque vous ap-
puyez à nouveau plus d’une demi-seconde sur la comman-
de d’ouverture, le toit poursuit automatiquement jusqu’en
bout de course. La vitre du toit peut être arrêtée en posi-
tion intermédiaire en actionnant à nouveau le bouton.
ATTENTION Pendant les opérations d’ouverture du toit ou-
vrant, le store accompagne le mouvement de la vitre.

82CONNAISSANCE DE LA VOITURE

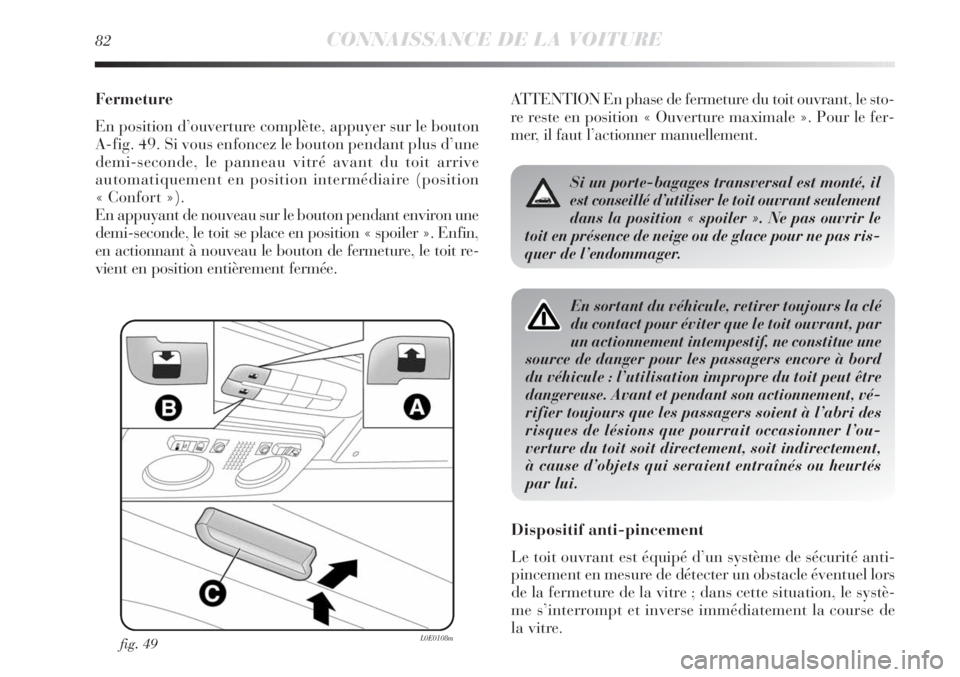

Fermeture
En position d’ouverture complète, appuyer sur le bouton
A-fig. 49. Si vous enfoncez le bouton pendant plus d’une
demi-seconde, le panneau vitré avant du toit arrive
automatiquement en position intermédiaire (position
« Confort »).
En appuyant de nouveau sur le bouton pendant environ une
demi-seconde, le toit se place en position « spoiler ». Enfin,
en actionnant à nouveau le bouton de fermeture, le toit re-
vient en position entièrement fermée.
fig. 49L0E0108m
Si un porte-bagages transversal est monté, il
est conseillé d’utiliser le toit ouvrant seulement
dans la position « spoiler ». Ne pas ouvrir le
toit en présence de neige ou de glace pour ne pas ris-
quer de l’endommager.
En sortant du véhicule, retirer toujours la clé
du contact pour éviter que le toit ouvrant, par
un actionnement intempestif, ne constitue une
source de danger pour les passagers encore à bord
du véhicule : l’utilisation impropre du toit peut être
dangereuse. Avant et pendant son actionnement, vé-
rifier toujours que les passagers soient à l’abri des
risques de lésions que pourrait occasionner l’ou-
verture du toit soit directement, soit indirectement,
à cause d’objets qui seraient entraînés ou heurtés
par lui.
Dispositif anti-pincement
Le toit ouvrant est équipé d’un système de sécurité anti-
pincement en mesure de détecter un obstacle éventuel lors
de la fermeture de la vitre ; dans cette situation, le systè-
me s’interrompt et inverse immédiatement la course de
la vitre. ATTENTION En phase de fermeture du toit ouvrant, le sto-
re reste en position « Ouverture maximale ». Pour le fer-
mer, il faut l’actionner manuellement.

CONNAISSANCE DE LA VOITURE83
1
fig. 50L0E0109m

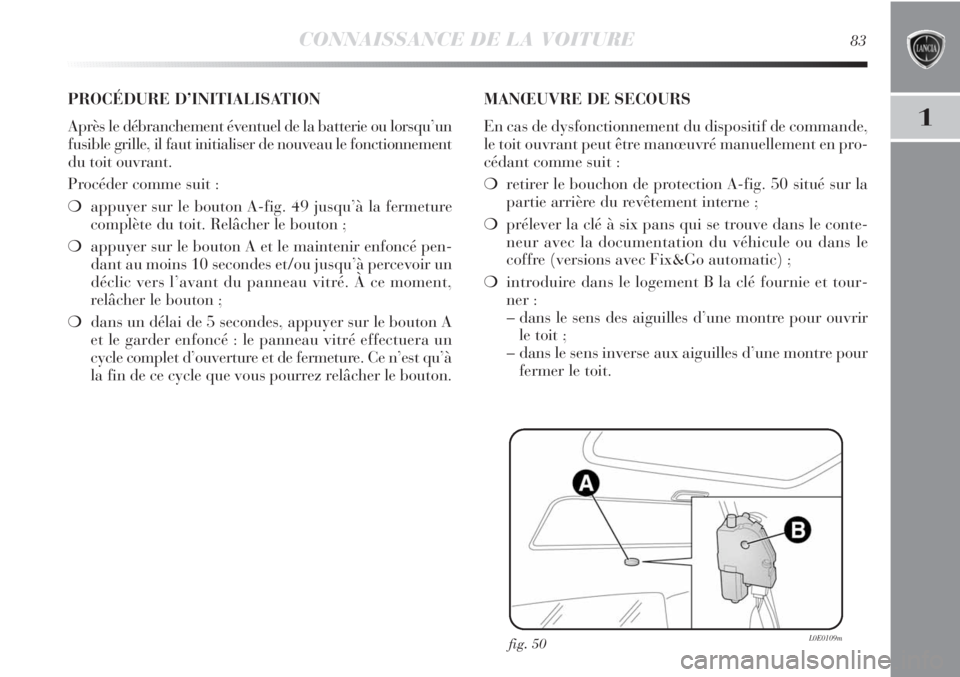

PROCÉDURE D’INITIALISATION
Après le débranchement éventuel de la batterie ou lorsqu’un
fusible grille, il faut initialiser de nouveau le fonctionnement
du toit ouvrant.
Procéder comme suit :
❍appuyer sur le bouton A-fig. 49 jusqu’à la fermeture
complète du toit. Relâcher le bouton ;
❍appuyer sur le bouton A et le maintenir enfoncé pen-
dant au moins 10 secondes et/ou jusqu’à percevoir un
déclic vers l’avant du panneau vitré. À ce moment,
relâcher le bouton ;
❍dans un délai de 5 secondes, appuyer sur le bouton A
et le garder enfoncé : le panneau vitré effectuera un
cycle complet d’ouverture et de fermeture. Ce n’est qu’à
la fin de ce cycle que vous pourrez relâcher le bouton.MANŒUVRE DE SECOURS
En cas de dysfonctionnement du dispositif de commande,
le toit ouvrant peut être manœuvré manuellement en pro-
cédant comme suit :
❍retirer le bouchon de protection A-fig. 50 situé sur la
partie arrière du revêtement interne ;
❍prélever la clé à six pans qui se trouve dans le conte-
neur avec la documentation du véhicule ou dans le
coffre (versions avec Fix&Go automatic) ;
❍introduire dans le logement B la clé fournie et tour-
ner :
– dans le sens des aiguilles d’une montre pour ouvrir
le toit ;
– dans le sens inverse aux aiguilles d’une montre pour
fermer le toit.

84CONNAISSANCE DE LA VOITURE

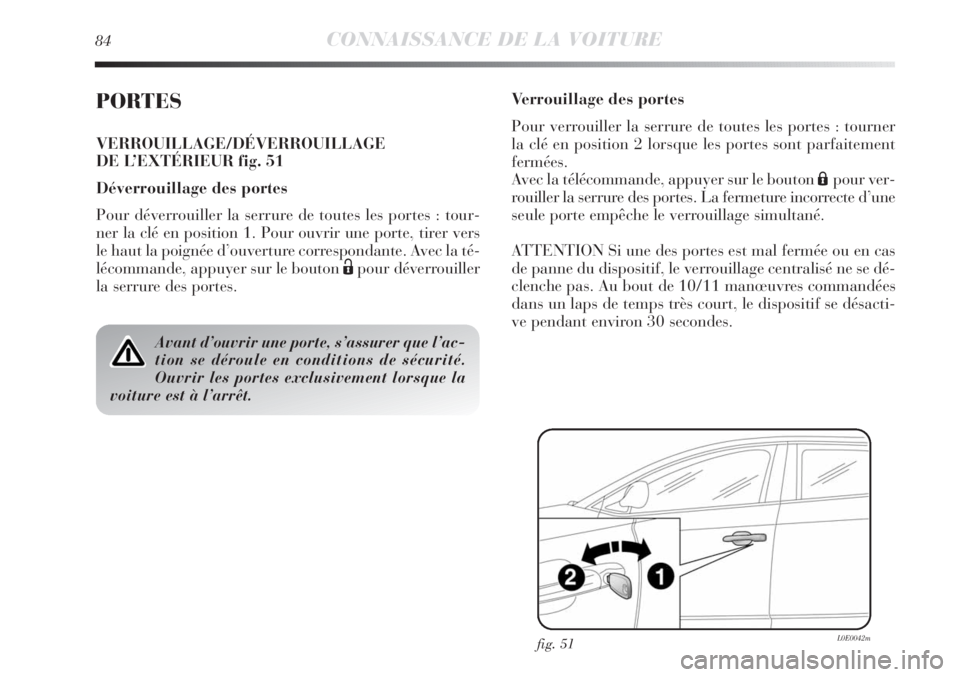

PORTES
VERROUILLAGE/DÉVERROUILLAGE
DE L’EXTÉRIEUR fig. 51
Déverrouillage des portes
Pour déverrouiller la serrure de toutes les portes : tour-
ner la clé en position 1. Pour ouvrir une porte, tirer vers
le haut la poignée d’ouverture correspondante. Avec la té-
lécommande, appuyer sur le bouton Ëpour déverrouiller
la serrure des portes.
Avant d’ouvrir une porte, s’assurer que l’ac-
tion se déroule en conditions de sécurité.
Ouvrir les portes exclusivement lorsque la
voiture est à l’arrêt.
fig. 51L0E0042m
Verrouillage des portes
Pour verrouiller la serrure de toutes les portes : tourner
la clé en position 2 lorsque les portes sont parfaitement
fermées.
Avec la télécommande, appuyer sur le bouton Ápour ver-
rouiller la serrure des portes. La fermeture incorrecte d’une
seule porte empêche le verrouillage simultané.
ATTENTION Si une des portes est mal fermée ou en cas
de panne du dispositif, le verrouillage centralisé ne se dé-
clenche pas. Au bout de 10/11 manœuvres commandées
dans un laps de temps très court, le dispositif se désacti-
ve pendant environ 30 secondes.

CONNAISSANCE DE LA VOITURE85
1

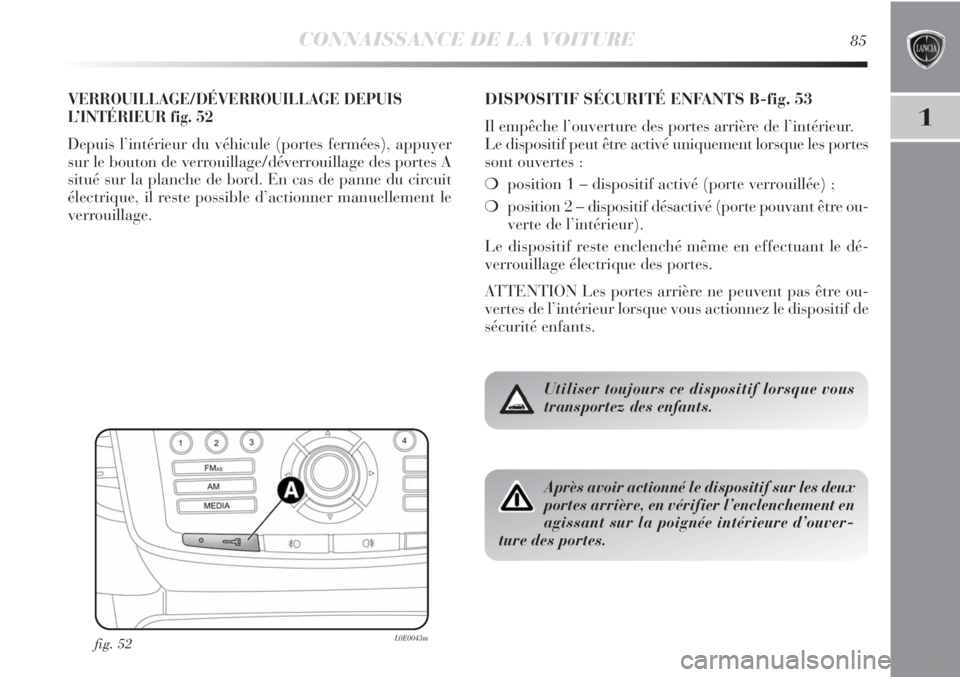

VERROUILLAGE/DÉVERROUILLAGE DEPUIS
L’INTÉRIEUR fig. 52
Depuis l’intérieur du véhicule (portes fermées), appuyer
sur le bouton de verrouillage/déverrouillage des portes A
situé sur la planche de bord. En cas de panne du circuit
électrique, il reste possible d’actionner manuellement le
verrouillage.
fig. 52L0E0043m
DISPOSITIF SÉCURITÉ ENFANTS B-fig. 53
Il empêche l’ouverture des portes arrière de l’intérieur.
Le dispositif peut être activé uniquement lorsque les portes
sont ouvertes :
❍position 1 – dispositif activé (porte verrouillée) ;
❍position 2 – dispositif désactivé (porte pouvant être ou-
verte de l’intérieur).
Le dispositif reste enclenché même en effectuant le dé-
verrouillage électrique des portes.
ATTENTION Les portes arrière ne peuvent pas être ou-
vertes de l’intérieur lorsque vous actionnez le dispositif de
sécurité enfants.
Après avoir actionné le dispositif sur les deux
portes arrière, en vérifier l’enclenchement en
agissant sur la poignée intérieure d’ouver-
ture des portes.
Utiliser toujours ce dispositif lorsque vous
transportez des enfants.

86CONNAISSANCE DE LA VOITURE
fig. 53L0E0044m

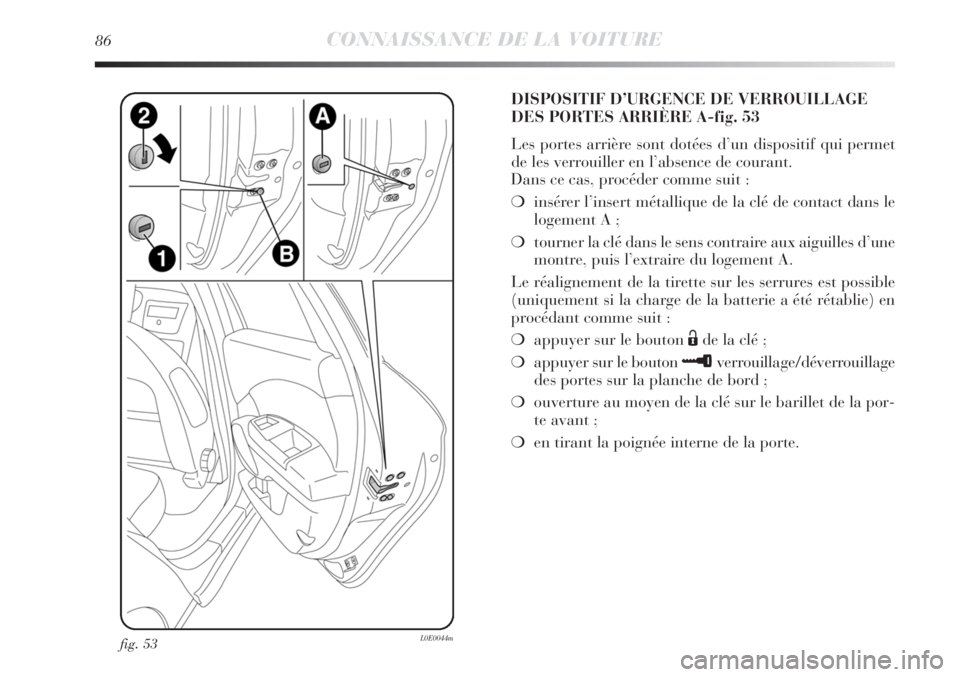

DISPOSITIF D’URGENCE DE VERROUILLAGE
DES PORTES ARRIÈRE A-fig. 53
Les portes arrière sont dotées d’un dispositif qui permet
de les verrouiller en l’absence de courant.
Dans ce cas, procéder comme suit :
❍insérer l’insert métallique de la clé de contact dans le
logement A ;
❍tourner la clé dans le sens contraire aux aiguilles d’une
montre, puis l’extraire du logement A.
Le réalignement de la tirette sur les serrures est possible
(uniquement si la charge de la batterie a été rétablie) en
procédant comme suit :
❍appuyer sur le bouton
Ëde la clé ;
❍appuyer sur le bouton
≈verrouillage/déverrouillage
des portes sur la planche de bord ;
❍ouverture au moyen de la clé sur le barillet de la por-
te avant ;
❍en tirant la poignée interne de la porte.

CONNAISSANCE DE LA VOITURE87
1

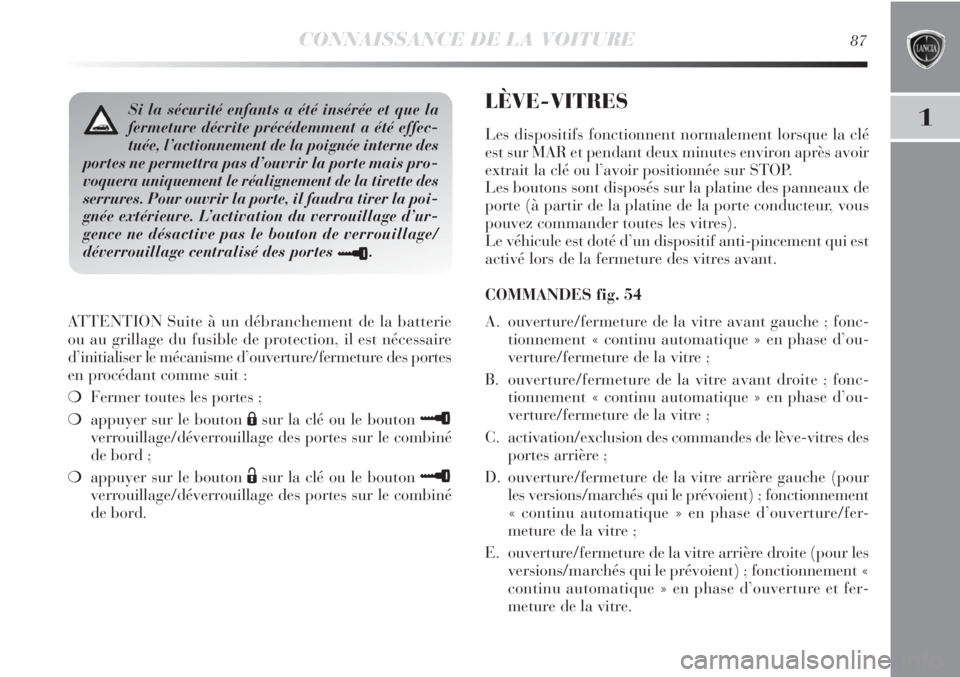

ATTENTION Suite à un débranchement de la batterie
ou au grillage du fusible de protection, il est nécessaire
d’initialiser le mécanisme d’ouverture/fermeture des portes
en procédant comme suit :
❍Fermer toutes les portes ;
❍appuyer sur le bouton
Ásur la clé ou le bouton ≈
verrouillage/déverrouillage des portes sur le combiné
de bord ;
❍appuyer sur le bouton
Ësur la clé ou le bouton ≈
verrouillage/déverrouillage des portes sur le combiné
de bord.
Si la sécurité enfants a été insérée et que la
fermeture décrite précédemment a été effec-
tuée, l’actionnement de la poignée interne des
portes ne permettra pas d’ouvrir la porte mais pro-
voquera uniquement le réalignement de la tirette des
serrures. Pour ouvrir la porte, il faudra tirer la poi-
gnée extérieure. L’activation du verrouillage d’ur-
gence ne désactive pas le bouton de verrouillage/
déverrouillage centralisé des portes
≈.
LÈVE-VITRES
Les dispositifs fonctionnent normalement lorsque la clé
est sur MAR et pendant deux minutes environ après avoir
extrait la clé ou l’avoir positionnée sur STOP.
Les boutons sont disposés sur la platine des panneaux de
porte (à partir de la platine de la porte conducteur, vous
pouvez commander toutes les vitres).
Le véhicule est doté d’un dispositif anti-pincement qui est
activé lors de la fermeture des vitres avant.
COMMANDES fig. 54
A. ouverture/fermeture de la vitre avant gauche ; fonc-
tionnement « continu automatique » en phase d’ou-
verture/fermeture de la vitre ;
B. ouverture/fermeture de la vitre avant droite ; fonc-
tionnement « continu automatique » en phase d’ou-
verture/fermeture de la vitre ;
C. activation/exclusion des commandes de lève-vitres des
portes arrière ;
D. ouverture/fermeture de la vitre arrière gauche (pour
les versions/marchés qui le prévoient) ; fonctionnement
« continu automatique » en phase d’ouverture/fer-
meture de la vitre ;
E. ouverture/fermeture de la vitre arrière droite (pour les
versions/marchés qui le prévoient) ; fonctionnement «
continu automatique » en phase d’ouverture et fer-
meture de la vitre.
