208SITUATIONS D’URGENCE

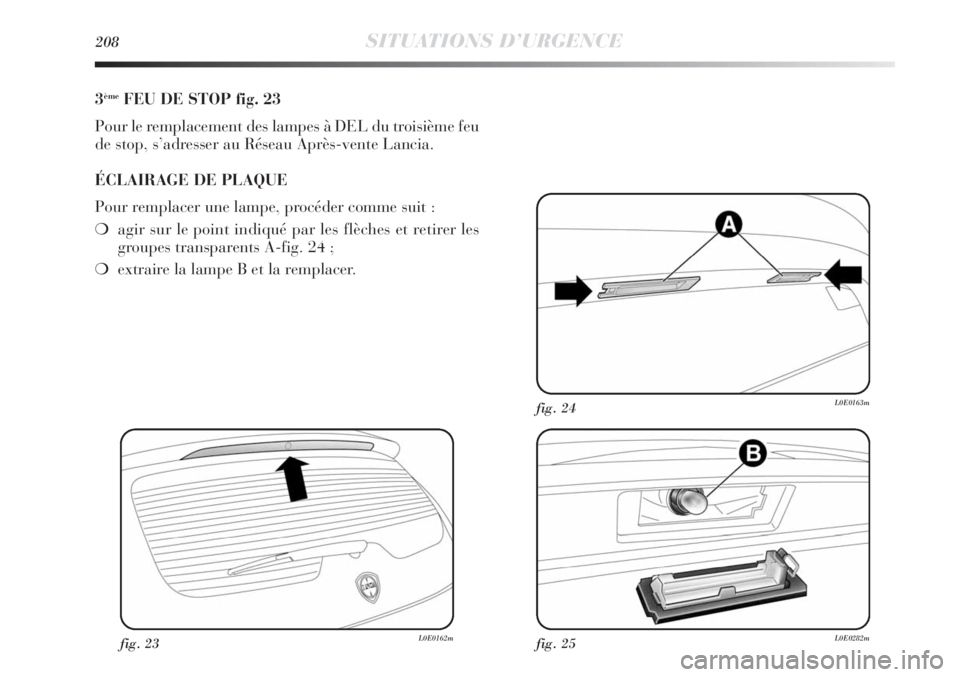

3èmeFEU DE STOP fig. 23
Pour le remplacement des lampes à DEL du troisième feu
de stop, s’adresser au Réseau Après-vente Lancia.
ÉCLAIRAGE DE PLAQUE
Pour remplacer une lampe, procéder comme suit :
❍agir sur le point indiqué par les flèches et retirer les
groupes transparents A-fig. 24 ;
❍extraire la lampe B et la remplacer.
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m

SITUATIONS D’URGENCE209
4
fig. 27L0E0166m
fig. 26L0E0165m

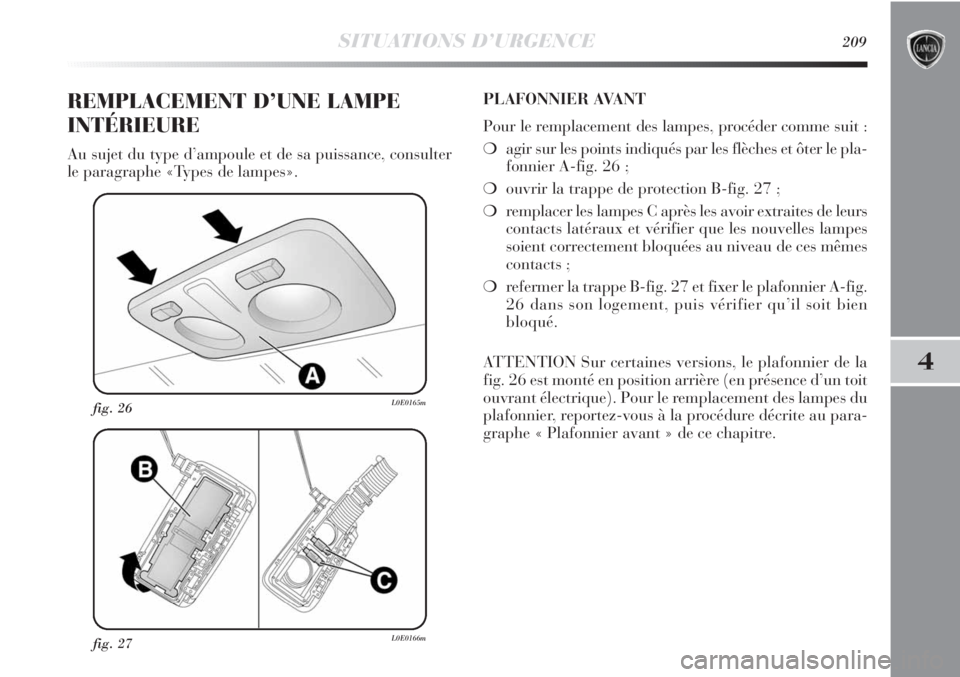

REMPLACEMENT D’UNE LAMPE
INTÉRIEURE
Au sujet du type d’ampoule et de sa puissance, consulter
le paragraphe «Types de lampes».PLAFONNIER AVANT
Pour le remplacement des lampes, procéder comme suit :
❍agir sur les points indiqués par les flèches et ôter le pla-
fonnier A-fig. 26 ;
❍ouvrir la trappe de protection B-fig. 27 ;
❍remplacer les lampes C après les avoir extraites de leurs
contacts latéraux et vérifier que les nouvelles lampes
soient correctement bloquées au niveau de ces mêmes
contacts ;
❍refermer la trappe B-fig. 27 et fixer le plafonnier A-fig.
26 dans son logement, puis vérifier qu’il soit bien
bloqué.
ATTENTION Sur certaines versions, le plafonnier de la
fig. 26 est monté en position arrière (en présence d’un toit
ouvrant électrique). Pour le remplacement des lampes du
plafonnier, reportez-vous à la procédure décrite au para-
graphe « Plafonnier avant » de ce chapitre.

210SITUATIONS D’URGENCE
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m

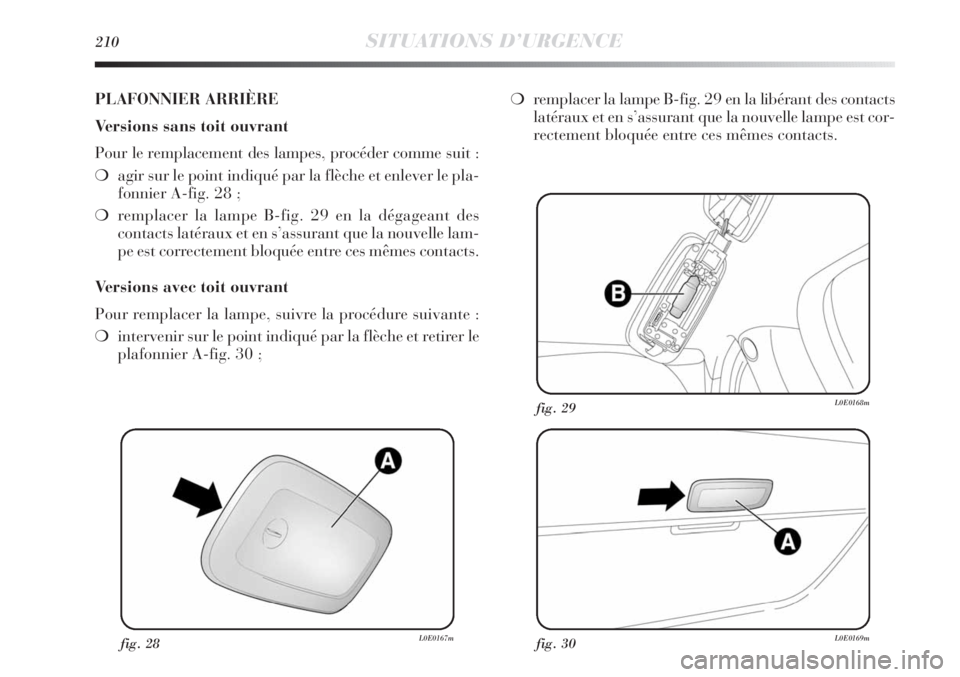

PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour le remplacement des lampes, procéder comme suit :
❍agir sur le point indiqué par la flèche et enlever le pla-
fonnier A-fig. 28 ;
❍remplacer la lampe B-fig. 29 en la dégageant des
contacts latéraux et en s’assurant que la nouvelle lam-
pe est correctement bloquée entre ces mêmes contacts.
Versions avec toit ouvrant
Pour remplacer la lampe, suivre la procédure suivante :
❍intervenir sur le point indiqué par la flèche et retirer le
plafonnier A-fig. 30 ; ❍remplacer la lampe B-fig. 29 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre ces mêmes contacts.

SITUATIONS D’URGENCE211
4
fig. 32L0E0171mfig. 33L0E0172m

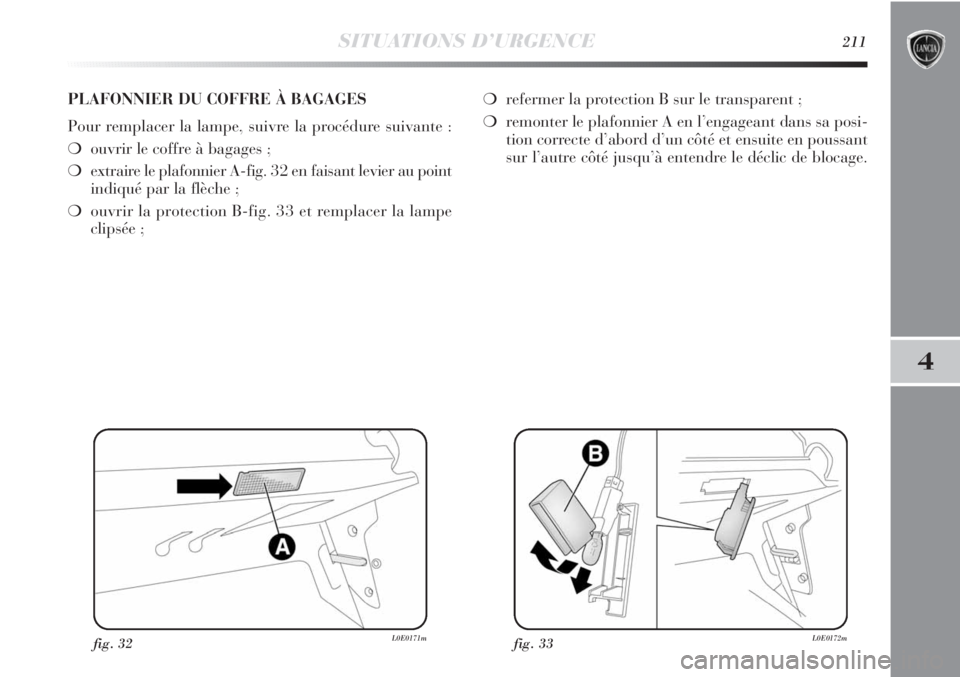

PLAFONNIER DU COFFRE À BAGAGES
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir le coffre à bagages ;
❍extraire le plafonnier A-fig. 32 en faisant levier au point
indiqué par la flèche ;
❍ouvrir la protection B-fig. 33 et remplacer la lampe
clipsée ; ❍refermer la protection B sur le transparent ;
❍remonter le plafonnier A en l’engageant dans sa posi-
tion correcte d’abord d’un côté et ensuite en poussant
sur l’autre côté jusqu’à entendre le déclic de blocage.

212SITUATIONS D’URGENCE
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m

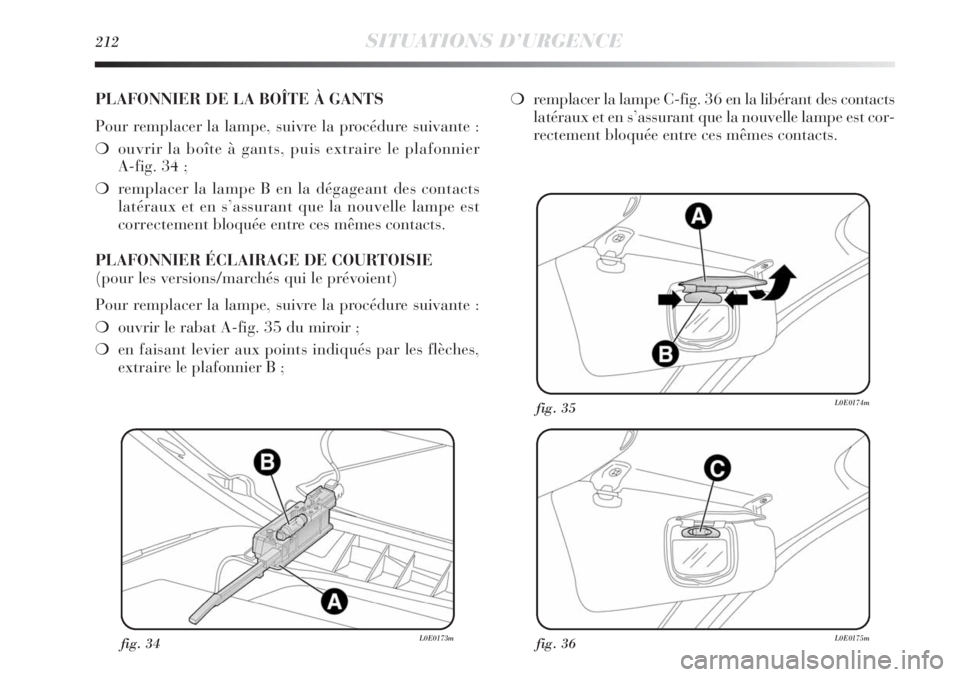

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir la boîte à gants, puis extraire le plafonnier
A-fig. 34 ;
❍remplacer la lampe B en la dégageant des contacts
latéraux et en s’assurant que la nouvelle lampe est
correctement bloquée entre ces mêmes contacts.
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour remplacer la lampe, suivre la procédure suivante :
❍ouvrir le rabat A-fig. 35 du miroir ;
❍en faisant levier aux points indiqués par les flèches,
extraire le plafonnier B ; ❍remplacer la lampe C-fig. 36 en la libérant des contacts
latéraux et en s’assurant que la nouvelle lampe est cor-
rectement bloquée entre ces mêmes contacts.

SITUATIONS D’URGENCE213
4

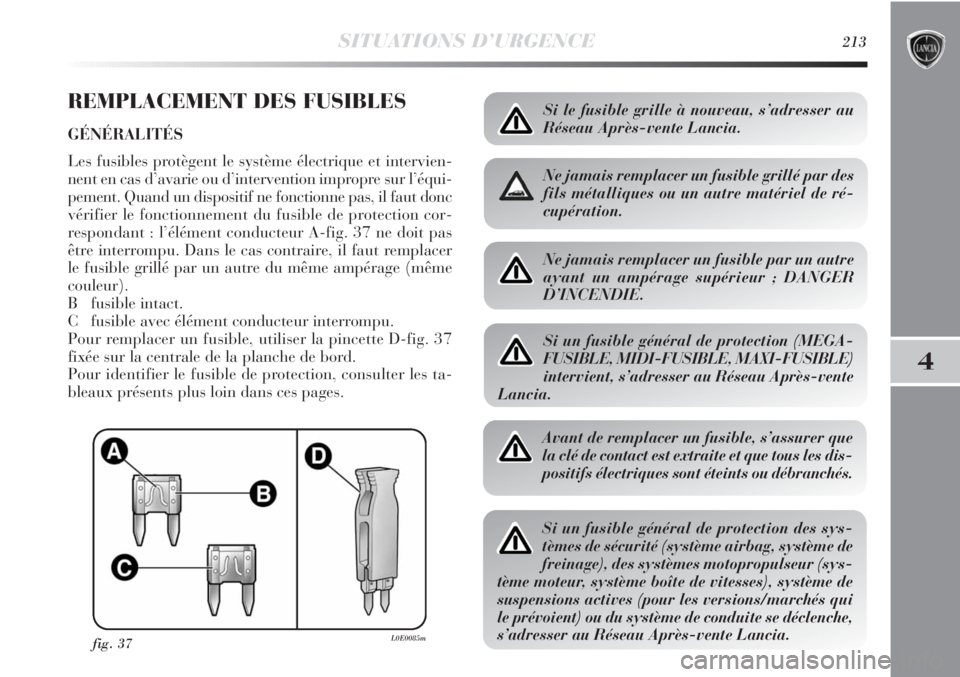

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le système électrique et intervien-
nent en cas d’avarie ou d’intervention impropre sur l’équi-
pement. Quand un dispositif ne fonctionne pas, il faut donc
vérifier le fonctionnement du fusible de protection cor-
respondant : l’élément conducteur A-fig. 37 ne doit pas
être interrompu. Dans le cas contraire, il faut remplacer
le fusible grillé par un autre du même ampérage (même
couleur).
B fusible intact.
C fusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la pincette D-fig. 37
fixée sur la centrale de la planche de bord.
Pour identifier le fusible de protection, consulter les ta-
bleaux présents plus loin dans ces pages.
fig. 37L0E0085m
Si le fusible grille à nouveau, s’adresser au
Réseau Après-vente Lancia.
Ne jamais remplacer un fusible grillé par des
fils métalliques ou un autre matériel de ré-
cupération.
Ne jamais remplacer un fusible par un autre
ayant un ampérage supérieur ; DANGER
D’INCENDIE.
Si un fusible général de protection (MEGA-
FUSIBLE, MIDI-FUSIBLE, MAXI-FUSIBLE)
intervient, s’adresser au Réseau Après-vente
Lancia.
Avant de remplacer un fusible, s’assurer que
la clé de contact est extraite et que tous les dis-
positifs électriques sont éteints ou débranchés.
Si un fusible général de protection des sys-
tèmes de sécurité (système airbag, système de
freinage), des systèmes motopropulseur (sys-
tème moteur, système boîte de vitesses), système de
suspensions actives (pour les versions/marchés qui
le prévoient) ou du système de conduite se déclenche,
s’adresser au Réseau Après-vente Lancia.

214SITUATIONS D’URGENCE
fig. 38L0E0209m

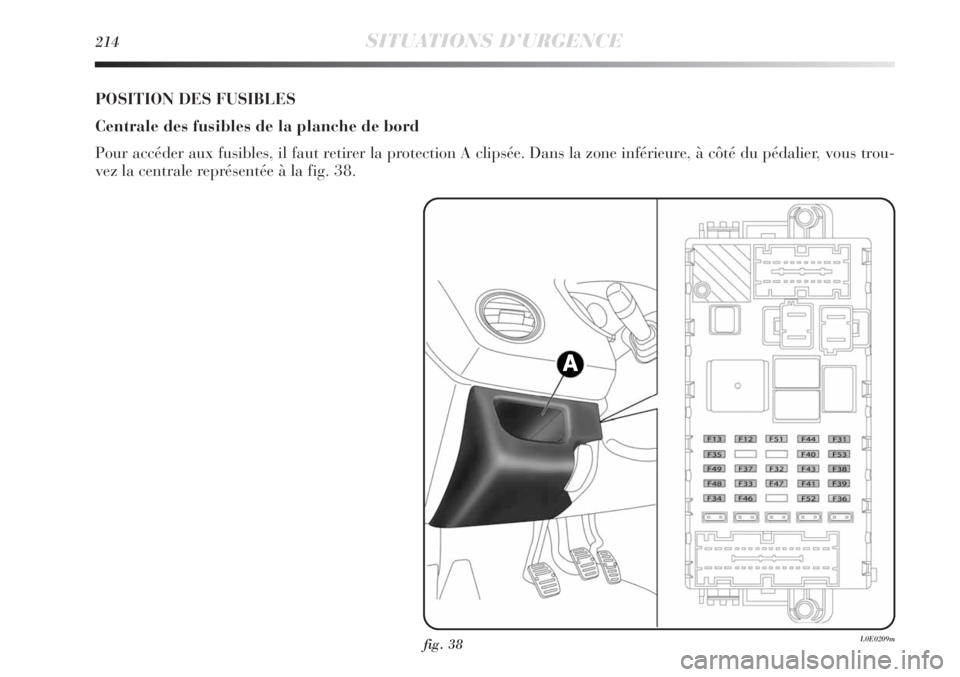

POSITION DES FUSIBLES
Centrale des fusibles de la planche de bord
Pour accéder aux fusibles, il faut retirer la protection A clipsée. Dans la zone inférieure, à côté du pédalier, vous trou-
vez la centrale représentée à la fig. 38.

SITUATIONS D’URGENCE215
4

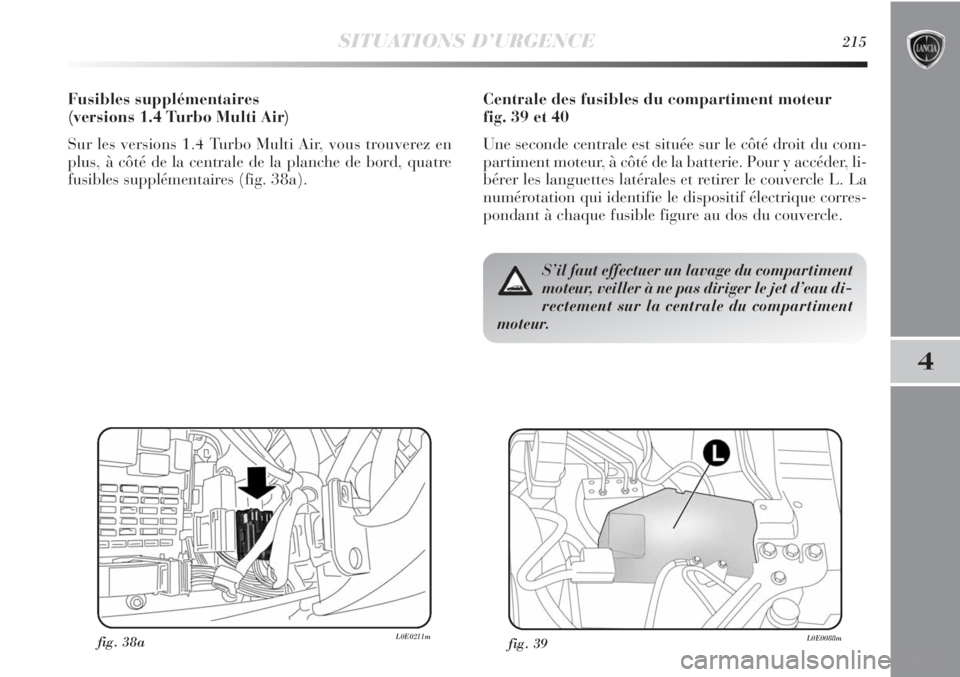

Centrale des fusibles du compartiment moteur
fig. 39 et 40
Une seconde centrale est située sur le côté droit du com-
partiment moteur, à côté de la batterie. Pour y accéder, li-
bérer les languettes latérales et retirer le couvercle L. La
numérotation qui identifie le dispositif électrique corres-
pondant à chaque fusible figure au dos du couvercle.
fig. 39L0E0088mfig. 38aL0E0211m
S’il faut effectuer un lavage du compartiment
moteur, veiller à ne pas diriger le jet d’eau di-
rectement sur la centrale du compartiment
moteur.
Fusibles supplémentaires
(versions 1.4 Turbo Multi Air)
Sur les versions 1.4 Turbo Multi Air, vous trouverez en
plus, à côté de la centrale de la planche de bord, quatre
fusibles supplémentaires (fig. 38a).
