2011 Hyundai Sonata Инструкция по эксплуатации (in Russian)

339
Средства обеспечения безопасности автомобиля

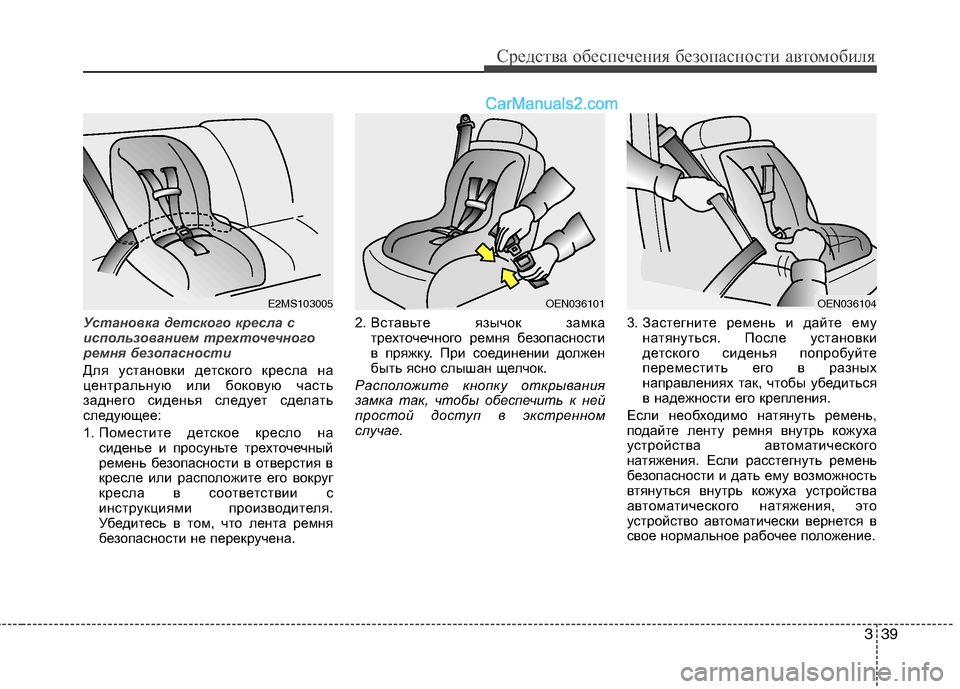

Установка детского кресла с
использованием трехточечного
ремня безопасности
Для установки детского кресла на
центральную или боковую часть
заднего сиденья следует сделать
следующее:
1. Поместите детское кресло насиденье и просуньте трехточечный
ремень безопасности в отверстия в
кресле или расположите его вокруг
кресла в соответствии с
инструкциями производителя.
Убедитесь в том, что лента ремня
безопасности не перекручена. 2.
Вставьте язычок замка
трехточечного ремня безопасности
в пряжку. При соединении должен
быть ясно слышан щелчок.
Расположите кнопку открывания
замка так, чтобы обеспечить к ней
простой доступ в экстренном
случае. 3. Застегните ремень и дайте ему
натянуться. После установки
детского сиденья попробуйте
переместить его в разных
направлениях так, чтобы убедиться
в надежности его крепления.
Если необходимо натянуть ремень,
подайте ленту ремня внутрь кожуха
устройства автоматического
натяжения. Если расстегнуть ремень
безопасности и дать ему возможность
втянуться внутрь кожуха устройства
автоматического натяжения, это
устройство автоматически вернется в
свое нормальное рабочее положение.
OEN036101OEN036104E2MS103005

Средства обеспечения безопасности автомобиля
40
3

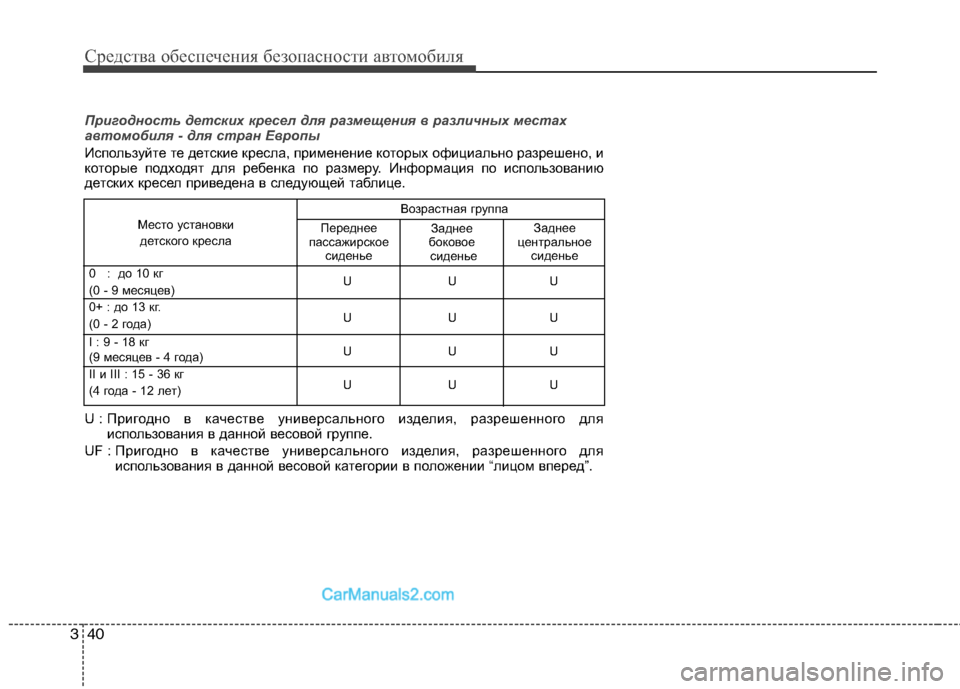

Пригодность детских кресел для размещения в различных мес тах
автомобиля - для стран Европы
Используйте те детские кресла, применение которых официал ьно разрешено, и
которые подходят для ребенка по размеру. Информация по использованию
детских кресел приведена в следующей таблице.
Возрастная группа
Место установки детского кресла
0 : до 10 кг UUU
(0 - 9 месяцев)
0+ : до 13 кг.
UUU
(0 - 2 года)
I : 9 - 18 кг
UUU
(9 месяцев - 4 года)
II и III : 15 - 36 кг
UUU
(4 года - 12 лет)
Переднее
пассажирское сиденье Заднее
боковое сиденье Заднее
центральное сиденье
U : Пригодно в качестве универсального изделия, разрешенн ого для
использования в данной весовой группе.
UF : Пригодно в качестве универсального изделия, разрешен ного для
использования в данной весовой категории в положении “л ицом вперед”.

341
Средства обеспечения безопасности автомобиля

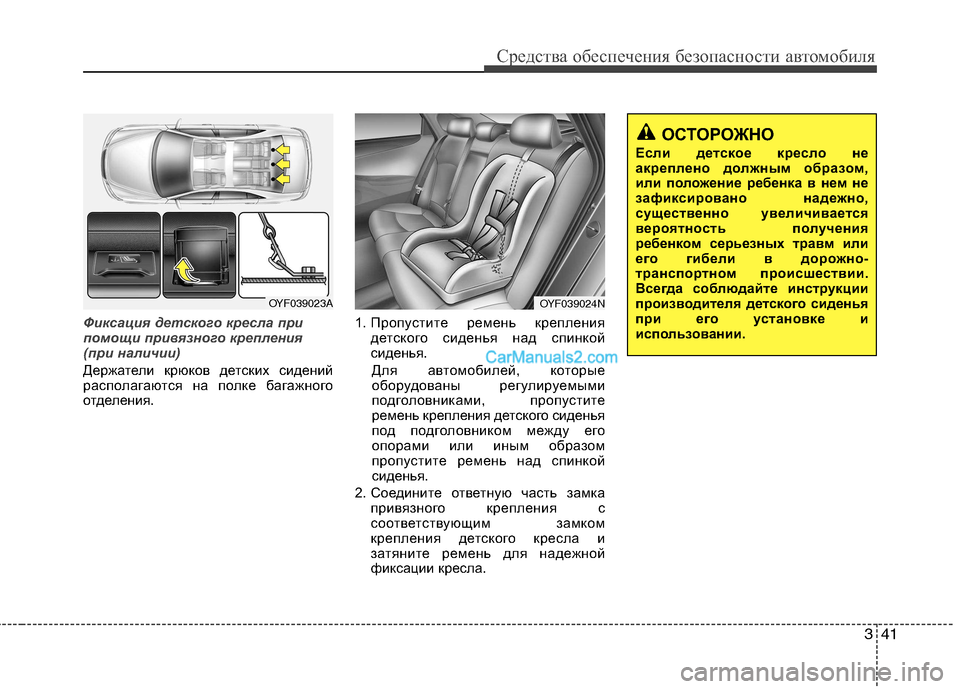

Фиксация детского кресла при
помощи привязного крепления
(при наличии)
Держатели крюков детских сидений
располагаются на полке багажного
отделения.1. Пропустите ремень крепления
детского сиденья над спинкой
сиденья.
Для автомобилей, которые
оборудованы регулируемыми
подголовниками, пропустите
ремень крепления детского сиденья
под подголовником между его
опорами или иным образом
пропустите ремень над спинкой
сиденья.
2. Соедините ответную часть замка привязного крепления с
соответствующим замком
крепления детского кресла и
затяните ремень для надежной
фиксации кресла.
OYF039023AOYF039024N
ОСТОРОЖНО
Если детское кресло не
акреплено должным образом,
или положение ребенка в нем не
зафиксировано надежно,
существенно увеличивается
вероятность получения
ребенком серьезных травм или
его гибели в дорожно-
транспортном происшествии.
Всегда соблюдайте инструкции
производителя детского сиденья
при его установке и
использовании.

Средства обеспечения безопасности автомобиля
42
3

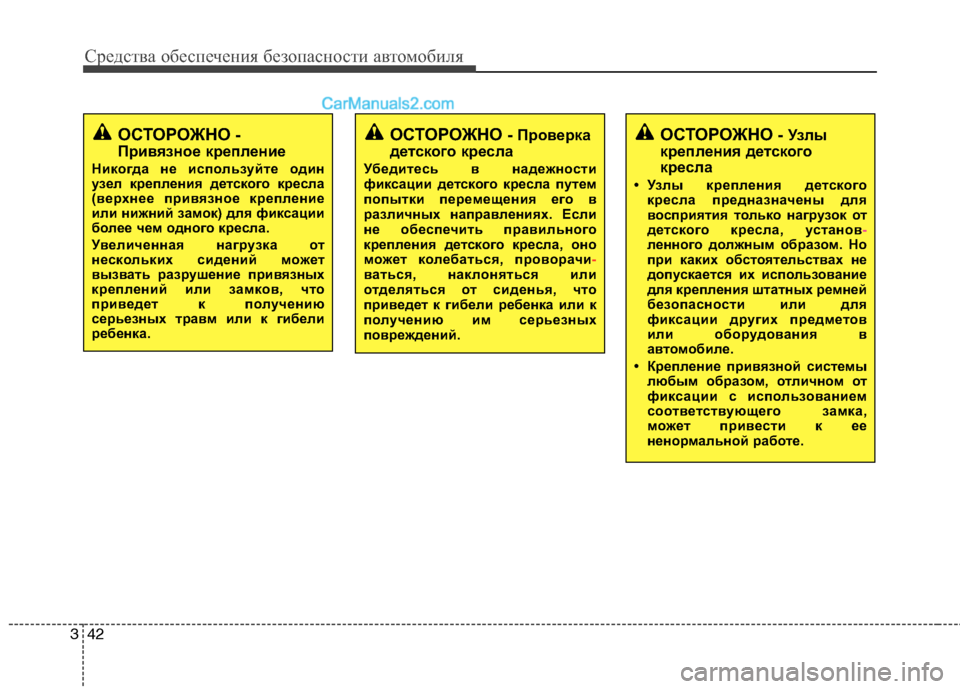

ОСТОРОЖНО - Проверка
детского кресла
Убедитесь в надежности
фиксации детского кресла путем
попытки перемещения его в
различных направлениях. Если
не обеспечить правильного
крепления детского кресла, оно
может коле баться, проворачи
-ваться, наклоняться или
отделяться от сиденья, что
приведет к гибели ребенка или к
получению им серьезных
повреждений.
ОСТОРОЖНО - Узлы
крепления детского
кресла
• Узлы крепления детского кресла предназначены для
восприятия только нагрузок от
детского кресла, установ
-ленного должным образом. Но
при каких обстоятельствах не
допускается их использование
для крепления штатных ремней
безопасности или для
фиксации других предметов
или оборудования в
автом обиле.
• Крепление привязной системы любым образом, отличном от
фиксации с использованием
соответствующего замка,
может привести к ее
ненормальной работе.
ОСТОРОЖНО -
Привязное крепление
Никогда не используйте один
узел крепления детского кресла
(верхнее привязное крепление
или нижний замок) для фиксации
более чем одного кресла.
Увеличенная нагрузка от
нескольких сидений может
вызвать разрушение привязных
креплений или замков, что
приведет к получению
серьезных травм или к гибели
ребенка.

343
Средства обеспечения безопасности автомобиля

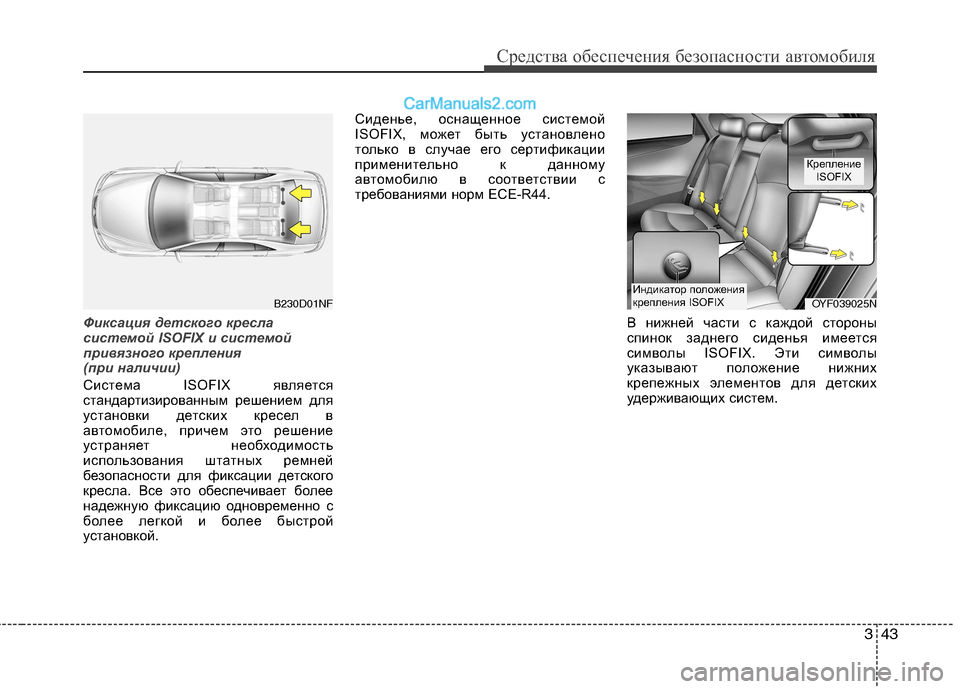

Фиксация детского кресла
системой ISOFIX и системой
привязного крепления
(при наличии)
Система ISOFIX является
стандартизированным решением для
установки детских кресел в
автомобиле, причем это решение
устраняет необходимость
использования штатных ремней
безопасности для фиксации детского
кресла. Все это обеспечивает более
надежную фиксацию одновременно с
более легкой и более быстрой
установкой.Сиденье, оснащенное системой
ISOFIX, может быть установлено
только в случае его сертификации
применительно к данному
автомобилю в соответствии с
требованиями норм ECE-R44.
В нижней части с каждой стороны
спинок заднего сиденья имеется
символы ISOFIX. Эти символы
указывают положение нижних
крепежных элементов для детских
удерживающих систем.
B230D01NFOYF039025NИндикатор положения
крепления ISOFIX
КреплениеISOFIX

Средства обеспечения безопасности автомобиля
44
3

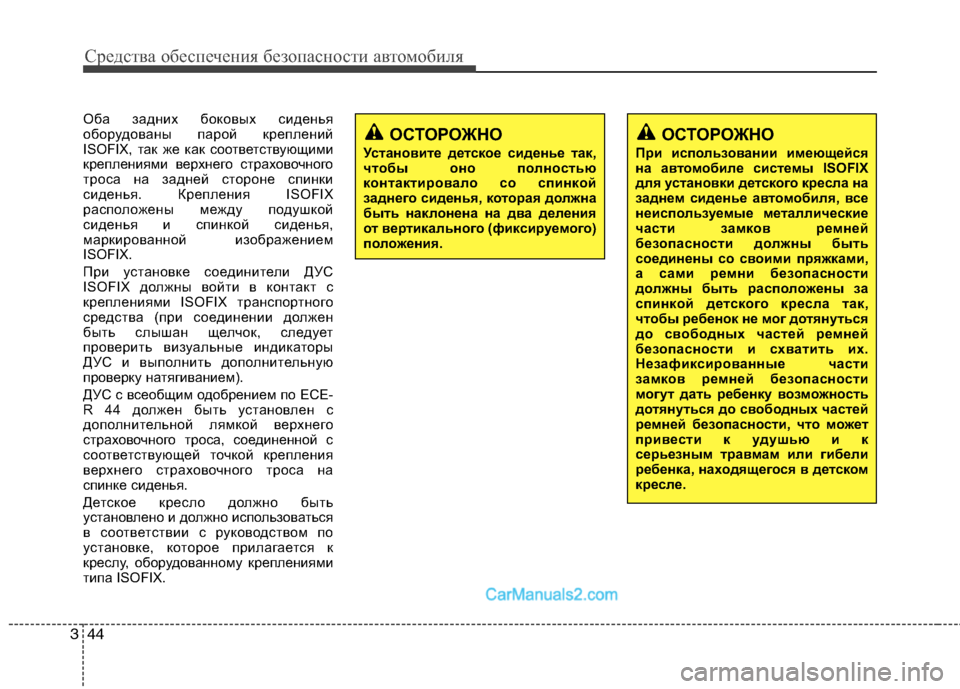

Оба задних боковых сиденья
оборудованы парой креплений
ISOFIX, так же как соответствующими
креплениями верхнего страховочного
троса на задней стороне спинки
сиденья. Крепления ISOFIX
расположены между подушкой
сиденья и спинкой сиденья,
маркированной изображением
ISOFIX.
При установке соединители ДУС
ISOFIX должны войти в контакт с
креплениями ISOFIX транспортного
средства (при соединении должен
быть слышан щелчок, следует
проверить визуальные индикаторы
ДУС и выполнить дополнительную
проверку натягиванием).
ДУС с всеобщим одобрением по ECE-
R 44 должен быть установлен с
дополнительной лямкой верхнего
страховочного троса, соединенной с
соответствующей точкой крепления
верхнего страховочного троса на
спинке сиденья.
Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.
ОСТОРОЖНО
При использовании имеющейся
на автом обиле системы ISOFIX
для установки детского кресла на
заднем сиденье а втомобиля, все
неиспользуемые металлические
части замков ремней
безопасности должны быть
соединены со своими пряжками,
а сами ремни безопасности
должны быть расположены за
спинкой детского кресла так,
чтобы ребенок не мог дотянуться
до свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку возможность
дотянуться до свободных частей
ремней безопасности, что может
привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в детском
кресле.ОСТОРОЖНО
Установите детское сиденье так,
чтобы оно полностью
контактировало со спинкой
заднего сиденья, которая должна
быть наклонена на два деления
от вертикального (фикси руемого)
положения.

345
Средства обеспечения безопасности автомобиля

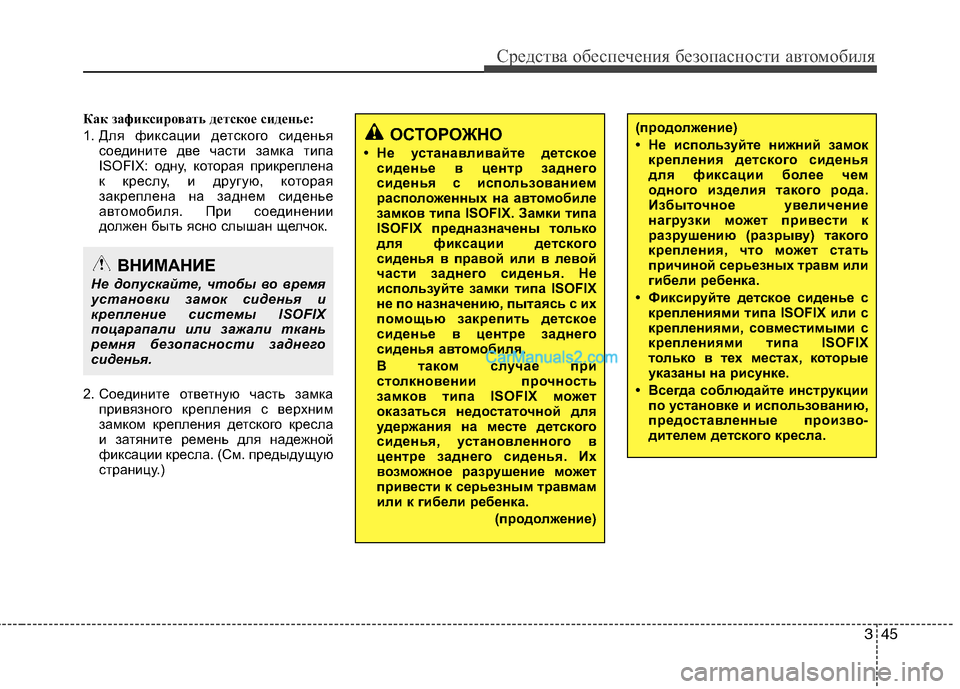

Как зафиксировать детское сиденье:
1. Для фиксации детского сиденьясоедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ОСТОРОЖНО
• Не устанавливайте детское сиденье в центр заднего
сиденья с использованием
распо ложенных на а втомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья а втомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)(продолжение)
• Не используйте нижний замоккрепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции по установке и использованию,
предоставленные произво-
дителем детского кресла.
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.

Средства обеспечения безопасности автомобиля
46
3
Заднее боковое
сиденье (сторона
пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье

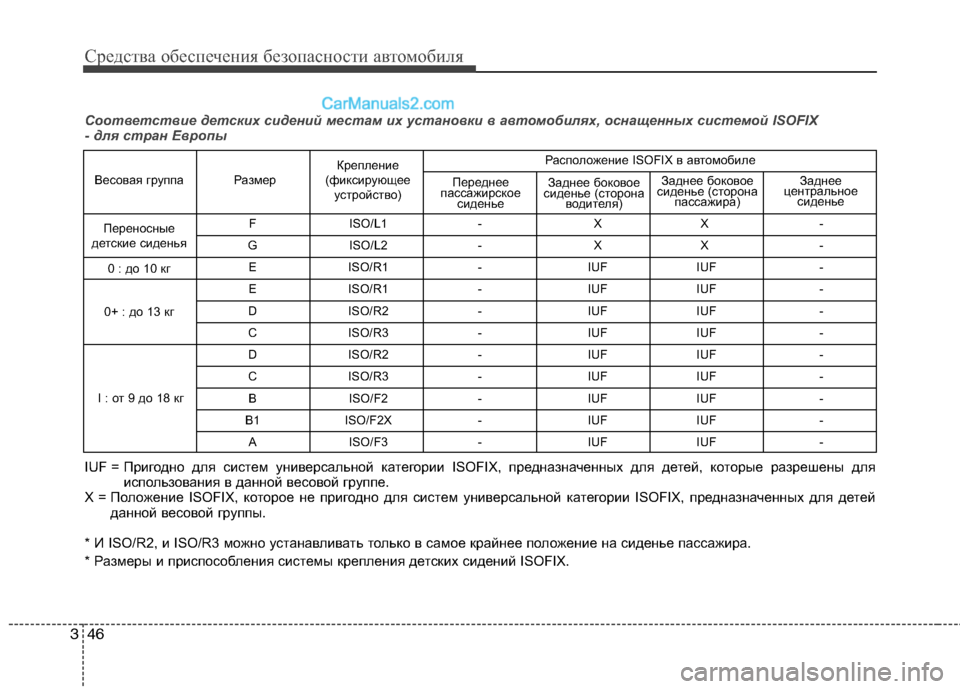

Расположение ISOFIX в автомобиле
Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX
- для стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, п редназначенных для детей, которые разрешены для
использования в данной весовой группе.
X = Положение ISOFIX, которое не пригодно для систем универ сальной категории ISOFIX, предназначенных для детей
данной весовой группы.
* И ISO/R2, и ISO/R3 можно устанавливать только в самое кра йнее положение на сиденье пассажира.
* Размеры и приспособления системы крепления детских сиде ний ISOFIX.
