К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.

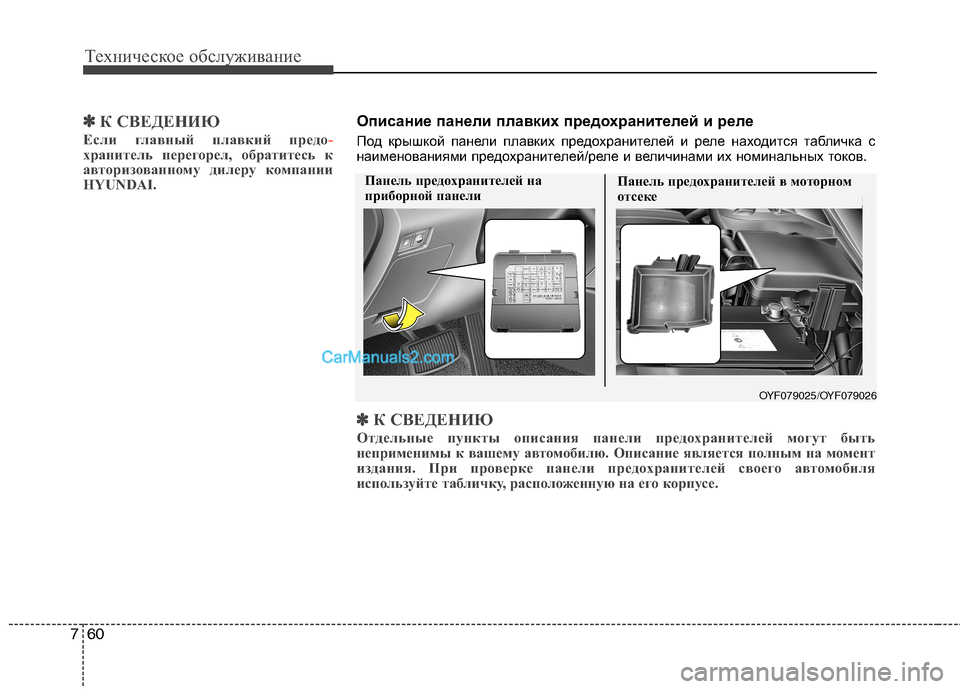

Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах одится табличка с
наименованиями предохранителей/реле и величинами их но минальных токов.
✽✽
К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю. Описание является полным на момент
издания. При проверке панели предохранителей своего автомобиля
используйте табличку, расположенную на его корпусе.
OYF079025/OYF079026
Панель предохранителей на
приборной панелиПанель предохранителей в моторном
отсеке

761
Техническое обслуживание

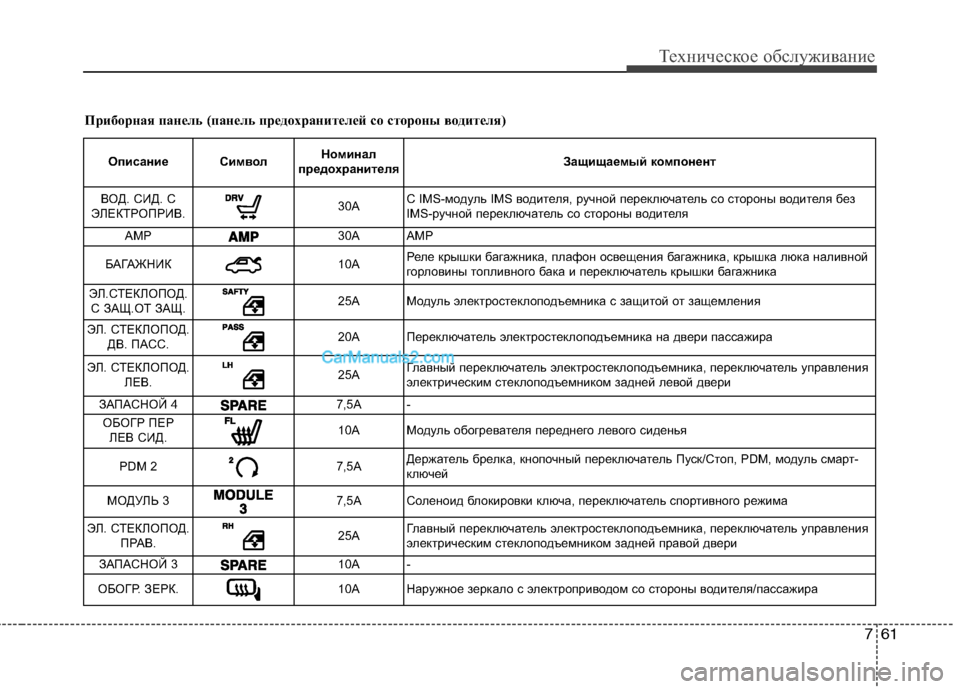

Приборная панель (панель предохранителей со стороны водителя)Описание Символ Номинал
предохранителя Защищаемый компонент
ВОД. СИД. С
ЭЛЕКТРОПРИВ.
30A С IMS-модуль IMS водителя, ручной переключатель со стороны вод
ителя без
IMS-ручной переключатель со стороны водителя
AMP
30A AMP
БАГАЖНИК
10A Реле крышки багажника, плафон освещения багажника, кры
шка люка наливной
горловины топливного бака и переключатель крышки бага жника
ЭЛ.СТЕКЛОПОД. С ЗАЩ.ОТ ЗАЩ.
25А Модуль электростеклоподъемника с защитой от защемления
ЭЛ. СТЕКЛОПОД. ДВ. ПАСС.
20A Переключатель электростеклоподъемника на двери пассажира
ЭЛ. СТЕКЛОПОД. ЛЕВ.
25А Главный переключатель электростеклоподъемника, переключат
ель управления
электрическим стеклоподъемником задней левой двери
ЗАПАСНОЙ 4
7,5А -
ОБОГР ПЕР ЛЕВ СИД.
10A Модуль обогревателя переднего левого сиденья
PDM 2
7,5А Держатель брелка, кнопочный переключатель Пуск/Стоп, PDM, м
одуль смарт-
ключей
МОДУЛЬ 3
7,5А Соленоид блокировки ключа, переключатель спортивного режима
ЭЛ. СТЕКЛОПОД. ПРАВ.
25А Главный переключатель электростеклоподъемника, переключат
ель управления
электрическим стеклоподъемником задней правой двери
ЗАПАСНОЙ 3
10A -
ОБОГР. ЗЕРК.
10A Наружное зеркало с электроприводом со стороны водите ля/пассажира

Техническое обслуживание
62
7

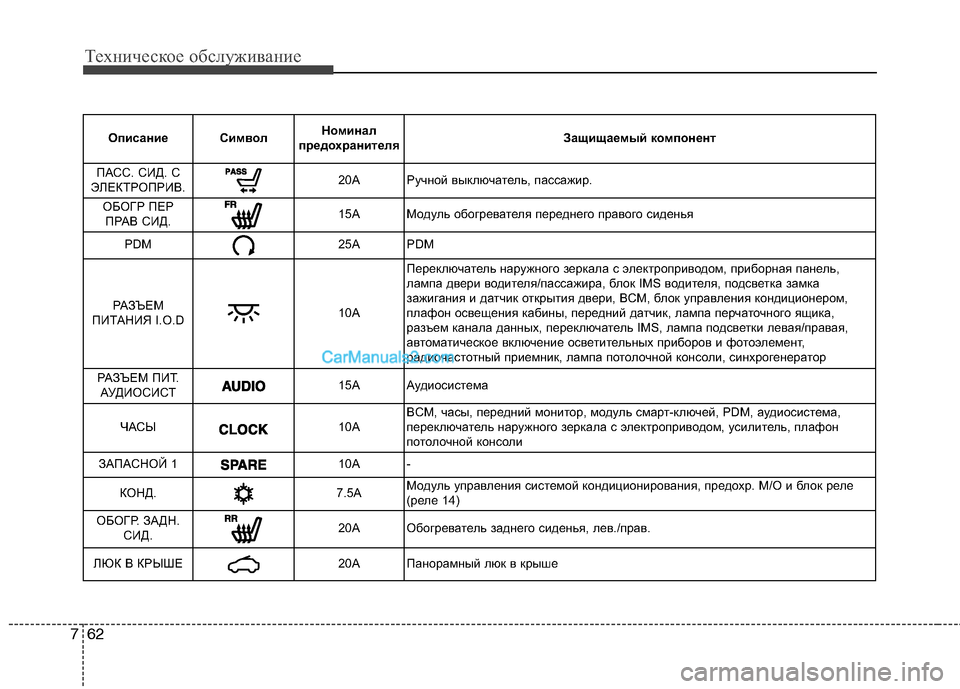

Описание Символ Номинал
предохранителя Защищаемый компонент
ПАСС. СИД. С
ЭЛЕКТРОПРИВ.
20A Ручной выключатель, пассажир.
ОБОГР ПЕР ПРАВ СИД.15AМодуль обогревателя переднего правого сиденья
PDM25APDM
РАЗЪЕМ
ПИТАНИЯ I.O.D10A
Переключатель наружного зеркала с электроприводом, прибо рная панель,
лампа двери водителя/пассажира, блок IMS водителя, подсве тка замка
зажигания и датчик открытия двери, BCM, блок управления кон диционером,
плафон освещения кабины, передний датчик, лампа перчато чного ящика,
разъем канала данных, переключатель IMS, лампа подсветки ле вая/правая,
автоматическое включение осветительных приборов и фотоэлеме нт,
радиочастотный приемник, лампа потолочной консоли, синхро генератор
РАЗЪЕМ ПИТ. АУДИОСИСТ
15A Аудиосистема
ЧАСЫ
10A BCM, часы, передний монитор, модуль смарт-ключей, PDM, аудиосист
ема,
переключатель наружного зеркала с электроприводом, усилит ель, плафон
потолочной консоли
ЗАПАСНОЙ 1
10A -
КОНД.
7.5A Модуль управления системой кондиционирования, предохр. М/
О и блок реле
(реле 14)
ОБОГР. ЗАДН. СИД.20AОбогреватель заднего сиденья, лев./прав.
ЛЮК В КРЫШЕ20AПанорамный люк в крыше

763
Техническое обслуживание
Описание СимволНоминал
предохранителя Защищаемый компонент

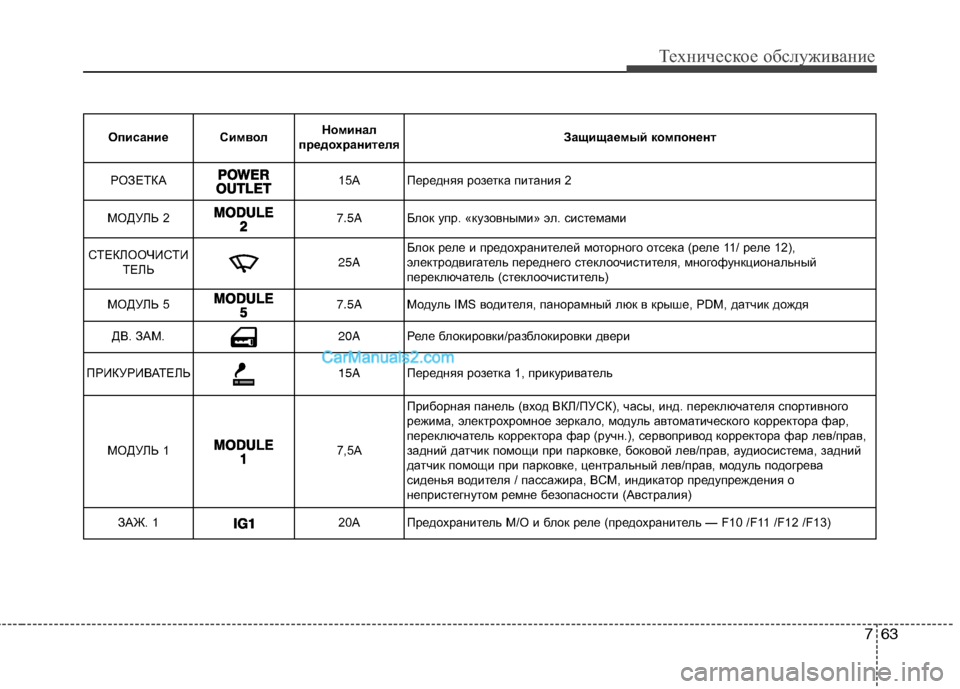

РОЗЕТКА
15A Передняя розетка питания 2
МОДУЛЬ 27.5AБлок упр. «кузовными» эл. системами
СТЕКЛООЧИСТИ ТЕЛЬ
25A Блок реле и предохранителей моторного отсека (реле 11/
реле 12),
электродвигатель переднего стеклоочистителя, многофункцион альный
переключатель (стеклоочиститель)
МОДУЛЬ 5
7.5A Модуль IMS водителя, панорамный люк в крыше, PDM, датчик до ждя
ДВ. ЗАМ.
20A Реле блокировки/разблокировки двери
ПРИКУРИВАТЕЛЬ
15A Передняя розетка 1, прикуриватель
МОДУЛЬ 17,5А
Приборная панель (вход ВКЛ/ПУСК), часы, инд. переключателя спортивного
режима, электрохромное зеркало, модуль автоматического кор ректора фар,
переключатель корректора фар (ручн.), сервопривод корректо ра фар лев/прав,
задний датчик помощи при парковке, боковой лев/прав, аудиосистема, задний
датчик помощи при парковке, центральный лев/прав, модул ь подогрева
сиденья водителя / пассажира, BCM, индикатор предупреждения о
непристегнутом ремне безопасности (Австралия)
ЗАЖ. 120AПредохранитель М/О и блок реле (предохранитель — F10 /F11 /F12 /F13)

Техническое обслуживание
64
7

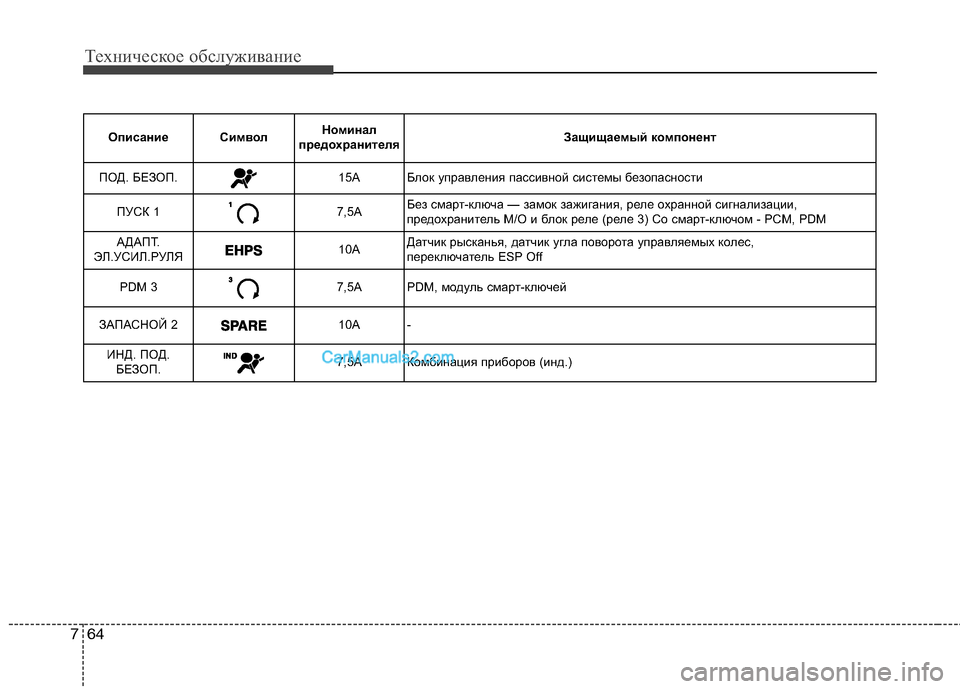

Описание Символ Номинал
предохранителя Защищаемый компонент
ПОД. БЕЗОП.15AБлок управления пассивной системы безопасности
ПУСК 17,5АБез смарт-ключа — замок зажигания, реле охранной сигнализац
ии,
предохранитель М/О и блок реле (реле 3) Со смарт-ключом - PCM, PDM
АДАПТ.
ЭЛ.УСИЛ.РУЛЯ10AДатчик рысканья, датчик угла поворота управляемых колес,
переключатель ESP Off
PDM 37,5АPDM, модуль смарт-ключей
ЗАПАСНОЙ 210A-
ИНД. ПОД. БЕЗОП.7,5АКомбинация приборов (инд.)

765
Техническое обслуживание
Описание СимволНоминал
предохранителя Защищаемый компонент

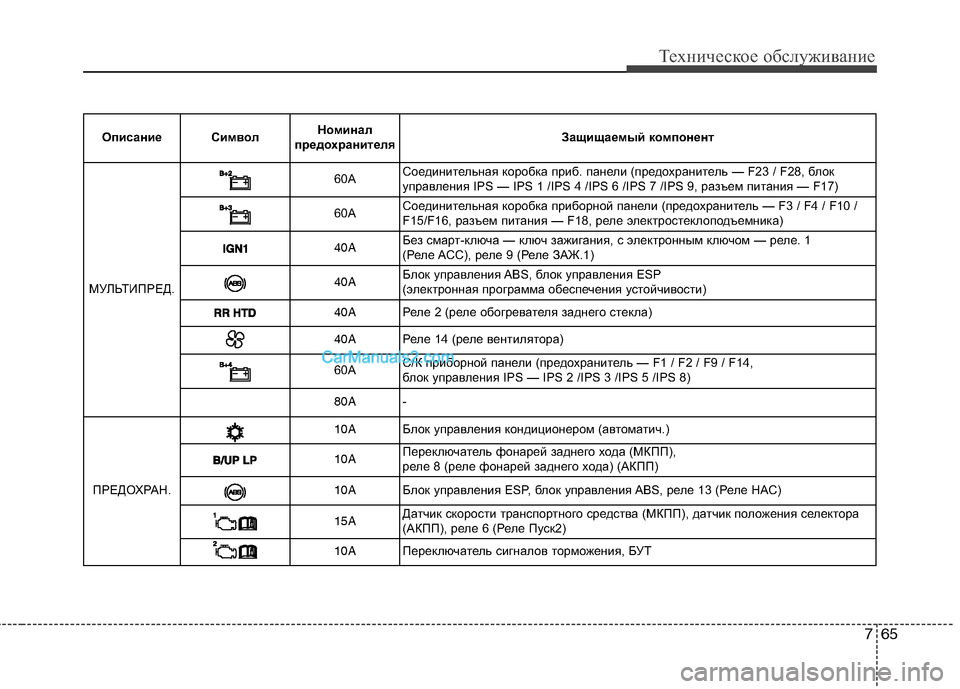

МУЛЬТИПРЕД.
60A Соединительная коробка приб. панели (предохранитель — F2
3 / F28, блок
управления IPS — IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, разъем питания — F17)
60AСоединительная коробка приборной панели (предохранител
ь — F3 / F4 / F10 /
F15/F16, разъем питания — F18, реле электростеклоподъемн ика)
40AБез смарт-ключа — ключ зажигания, с электронным ключом — реле.
1
(Реле ACC), реле 9 (Реле ЗАЖ.1)
40A Блок управления ABS, блок управления ESP
(электронная программа обеспечения устойчивости)
40A
Реле 2 (реле обогревателя заднего стекла)
40A
Реле 14 (реле вентилятора)
60A С/К приборной панели (предохранитель — F1 / F2 / F9 / F
14,
блок управления IPS — IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
ПРЕДОХРАН.
10A Блок управления кондиционером (автоматич.)
10AПереключатель фонарей заднего хода (МКПП),
реле 8 (реле фонарей заднего хода) (АКПП)
10A
Блок управления ESP, блок управления ABS, реле 13 (Реле HAC)
15AДатчик скорости транспортного средства (МКПП), датчик положения селек
тора
(АКПП), реле 6 (Реле Пуск2)
10A Переключатель сигналов торможения, БУТ

Техническое обслуживание
66
7
Описание Символ Номинал
предохранителя Защищаемый компонент
ПРЕДОХРАН.
30A Без смарт-ключа — ключ зажигания, реле 3 (Реле Пуск1), с электр
онным ключом
— реле 3 (Реле Пуск1), реле 10 (Реле ЗАЖ.2)
---
---
40AБлок EMS (предохранитель — F35/ F36/ F37/ F38)
30AБлок управления ABS, блок управления ESP
(электронная программа обеспечения устойчивости)
-- -
10A
БУТ (G4KD/G4KE)
10AБлок управления кондиционером
-- -
15A
Датчик аккумуляторной батареи
20A
БУТ
15AПереключатель сигналов торможения, реле 13 (Реле HAC)
20AРеле 7 (Реле противообледенителя переднего стеклоочистите ля)
20A
Задняя противотуманная фара
--
40A Реле 4 (Реле вентилятора охлаждения (низк.)),
реле 5 (Реле вентилятора охлаждения (выс.))
20A
Катушка зажигания 1/2/3/4, конденсатор
--
15A Кислородный датчик (верх), кислородный датчик (низ),
реле 4 (Реле вентилятора охлаждения (низк.))

767
Техническое обслуживание
Описание СимволНоминал
предохранителя Защищаемый компонент
ПРЕДОХРАН.
15A Блок иммобилайзера, датчик положения распределительного
вала 1/2,
электромагнитный клапан управления продувкой, электромаг нитный клапан с
переменным усилием на впуске, датчик положения коленчатог о вала,
гидравлический клапан управления 1/2
15AФорсунка 1/2/3/4 (G4KD/G4KE), реле 2 (Реле топливного насоса )
20AРеле 2 (Реле топливного насоса)
10AДиагностический разъем, БУТ
15AРеле включения звукового сигнала охранной сигнализации, реле 1
(реле включения звукового сигнала)
30A Реле 3 (реле управления двигателем)
25A -
20A
-
15A-
10A-
