Техническое обслуживание
84
7

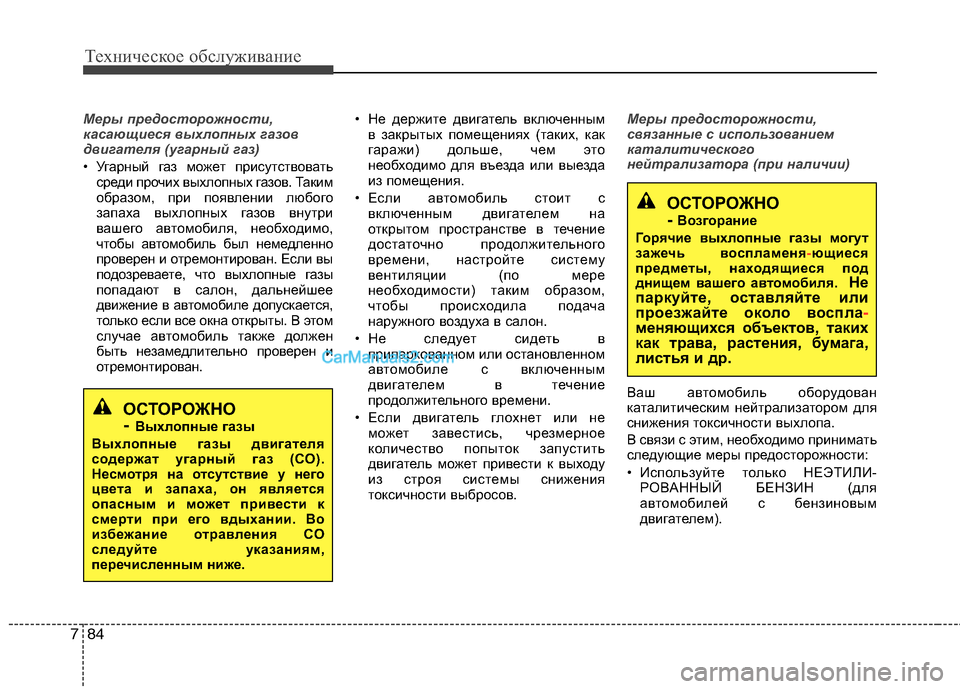

Меры предосторожности,
касающиеся выхлопных газов
двигателя (угарный газ)
• Угарный газ может присутствовать
среди прочих выхлопных газов. Таким
образом, при появлении любого
запаха выхлопных газов внутри
вашего автомобиля, необходимо,
чтобы автомобиль был немедленно
проверен и отремонтирован. Если вы
подозреваете, что выхлопные газы
попадают в салон, дальнейшее
движение в автомобиле допускается,
только если все окна открыты. В этом
случае автомобиль также должен
быть незамедлительно проверен и
отремонтирован. • Не держите двигатель включенным
в закрытых помещениях (таких, как
гаражи) дольше, чем это
необходимо для въезда или выезда
из помещения.
• Если автомобиль стоит с включенным двигателем на
открытом пространстве в течение
достаточно продолжительного
времени, настройте систему
вентиляции (по мере
необходимости) таким образом,
чтобы происходила подача
наружного воздуха в салон.
• Не следует сидеть в припаркованном или остановленном
автомобиле с включенным
двигателем в течение
продолжительного времени.
• Если двигатель глохнет или не может завестись, чрезмерное
количество попыток запустить
двигатель может привести к выходу
из строя системы снижения
токсичности выбросов.
Меры предосторожности,
связанные с использованием
каталитического
нейтрализатора (при наличии)
Ваш автомобиль оборудован
каталитическим нейтрализатором для
снижения токсичности выхлопа.
В связи с этим, необходимо принимать
следующие меры предосторожности:
• Используйте только НЕЭТИЛИ- РОВАННЫЙ БЕНЗИН (для
автомобилей с бензиновым
двигателем).
ОСТОРОЖНО
- Выхлопные газы
Выхлопные газы двигателя
содержат угарный газ (СО).
Несмотря на отсутствие у него
цвета и запаха, он является
опасным и может привести к
смерти при его вдыхании. Во
избежание отравления CO
следуйте указаниям,
перечисленным ниже.
ОСТОРОЖНО
- Возгорание
Горячие выхлопные газы могут
зажечь воспламеня
-ющиеся
предметы, находящиеся под
днищем вашего а втомобиля. Не
паркуйте, оставляйте или
проезжайте около воспла
-меняющихся объектов, таких
как трава, растения, бумага,
листья и др.

785
Техническое обслуживание

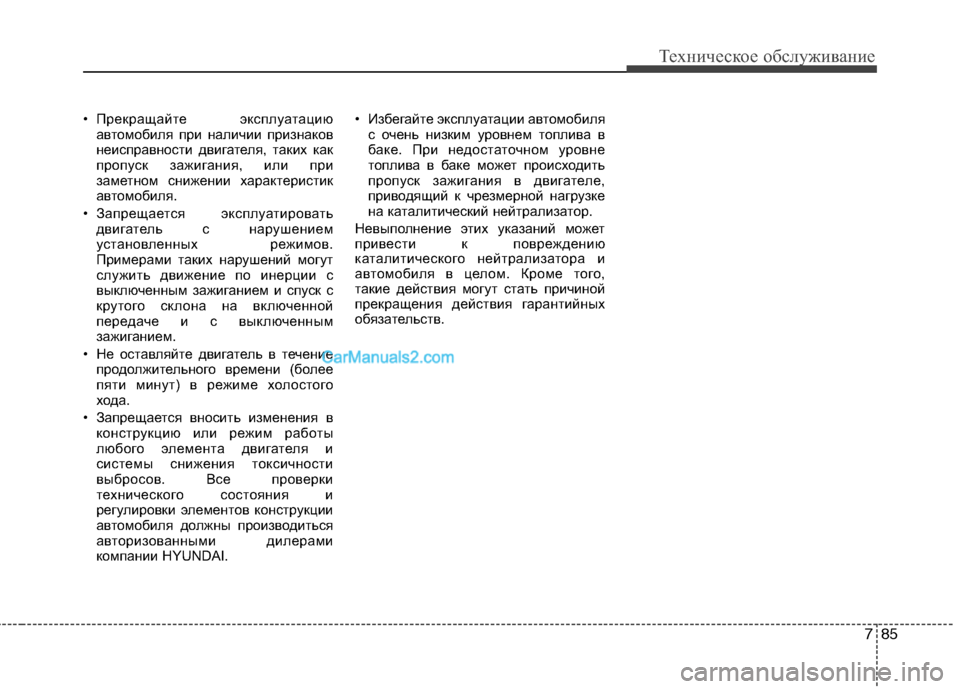

• Прекращайте эксплуатациюавтомобиля при наличии признаков
неисправности двигателя, таких как
пропуск зажигания, или при
заметном снижении характеристик
автомобиля.
• Запрещается эксплуатировать двигатель с нарушением
установленных режимов.
Примерами таких нарушений могут
служить движение по инерции с
выключенным зажиганием и спуск с
крутого склона на включенной
передаче и с выключенным
зажиганием.
• Не оставляйте двигатель в течение продолжительного времени (более
пяти минут) в режиме холостого
хода.
• Запрещается вносить изменения в конструкцию или режим работы
любого элемента двигателя и
системы снижения токсичности
выбросов. Все проверки
технического состояния и
регулировки элементов конструкции
автомобиля должны производиться
авторизованными дилерами
компании HYUNDAI. • Избегайте эксплуатации автомобиля
с очень низким уровнем топлива в
баке. При недостаточном уровне
топлива в баке может происходить
пропуск зажигания в двигателе,
приводящий к чрезмерной нагрузке
на каталитический нейтрализатор.
Невыполнение этих указаний может
привести к повреждению
каталитического нейтрализатора и
автомобиля в целом. Кроме того,
такие действия могут стать причиной
прекращения действия гарантийных
обязательств.

8
Габаритные размеры / 8-2
Мощность ламп освещения / 8-2
Шины и кoлeca / 8-3
Рекомендуемые смазочные материалы и информациЯ об объемах / 8-4
Cерийный номер автомобиля (VIN) / 8-6
Cертификационная табличка автомобиля / 8-6
Табличка технических характеристик/ значений давления в шинах / 8-7
Серийный номер двигателя / 8-7
Технические характеристики & Информация для потребителя

Технические характеристики & Информация для потребителя
2
8

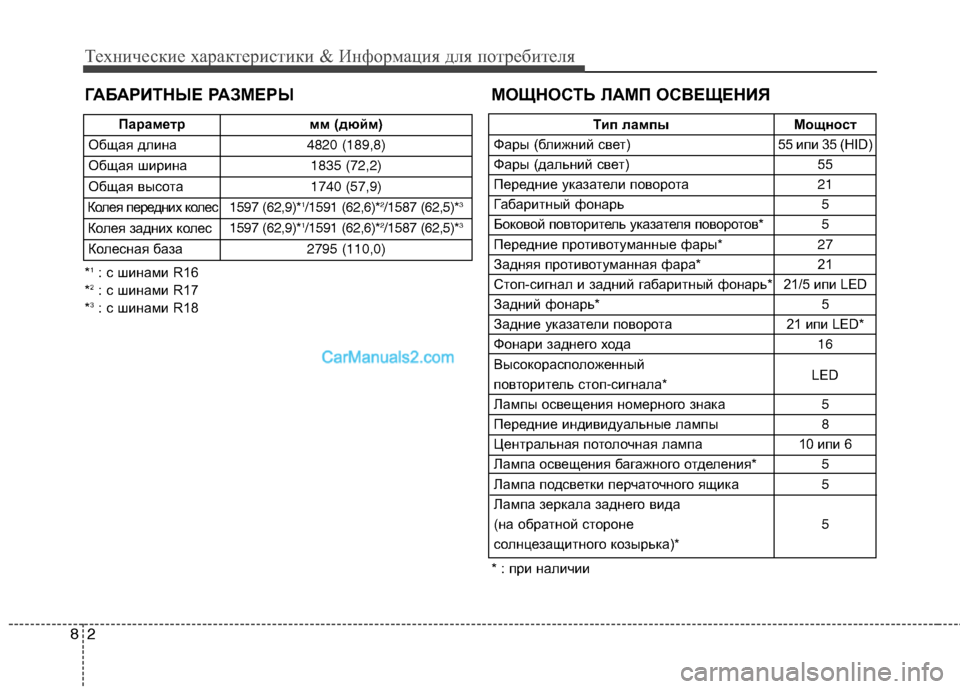

ГАБАРИТНЫЕ РАЗМЕРЫ МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
* 1
: с шинами R16
* 2
: с шинами R17
* 3
: с шинами R18 Параметр мм (дюйм)
Общая длина 4820 (189,8)
Общая ширина 1835 (72,2)
Общая высота 1740 (57,9)
Колея передних колес 1597 (62,9)*1
/1591 (62,6)* 2
/1587 (62,5)* 3
Колея задних колес 1597 (62,9)*1
/1591 (62,6)* 2
/1587 (62,5)* 3
Колесная база 2795 (110,0)
Тип лампы Мощност
Фары (ближний свет) 55 ипи 35 (HID)
Фары (дальний свет) 55
Передние указатели поворота 21
Габаритный фонарь 5
Боковой повторитель указателя поворотов*5
Передние противотуманные фары *27
Задняя противотуманная фара* 21
Стоп-сигнал и задний габаритный фонарь* 21/5 ипи LED
Задний фонарь* 5
Задние указатели поворота 21 ипи LED*
Фонари заднего хода 16
Высокорасположенный LED
повторитель стоп -сигнала *
Лампы освещения номерного знака 5
Передние индивидуальные лампы 8
Центральная потолочная лампа 10 ипи 6
Лампа освещения багажного отделения* 5
Лампа подсветки перчаточного ящика 5
Лампа зеркала заднего вида( на обратной стороне 5
солнцезащитного козырька) *
* : при наличии

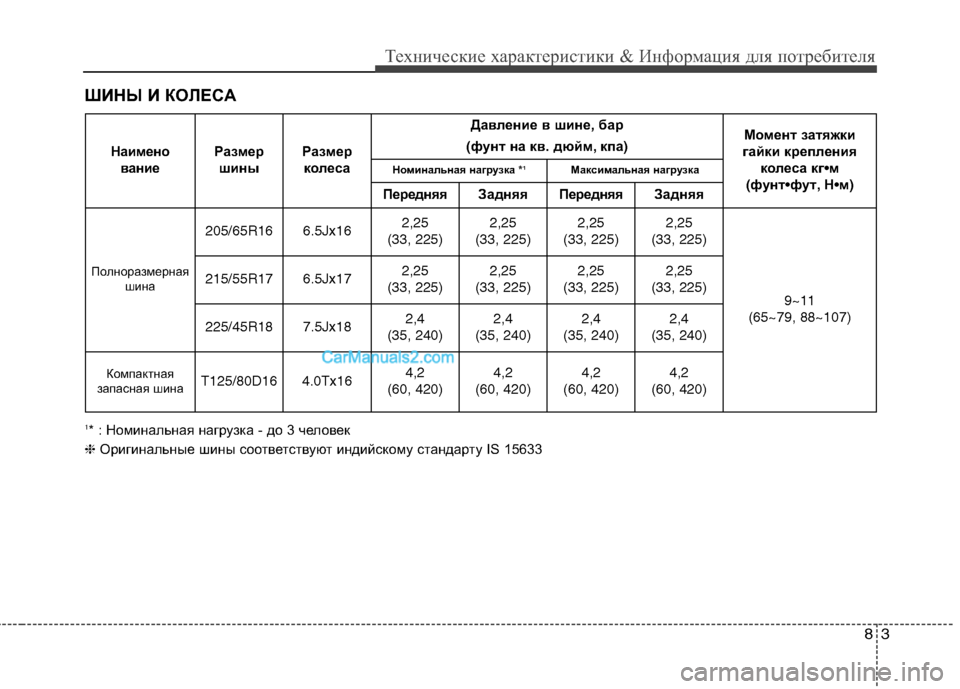

ШИНЫ И КOЛECA
83
Технические характеристики & Информация для потребителя
Наименование Размер
шины Размер
колеса Давление в шине, бар
( фунт на кв. дюйм ,кпа ) Момент затяжки
гайки крепления колеса кг •м
( фунт фут ,Н м )
Номинальная нагрузка *
1
Максимальная нагрузка
Передняя ЗадняяПередняя Задняя
Полноразмерная шина 205/65R16 6.5Jx16
2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225)
9~11
(65~79, 88~107)
215/55R17 6.5Jx17
2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225) 2,25
(33, 225)
225/45R18 7.5Jx18 2,4
(35, 240) 2,4
(35, 240) 2,4
(35, 240) 2,4
(35, 240)
Компактная
запасная шина T125/80D16 4.0Tx16 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420) 4,2
(60, 420)
1 * : Номинальная нагрузка - до 3 человек
❈ Оригинальные шины соответствуют индийскому стандарту IS 15633

Технические характеристики & Информация для потребителя
4
8

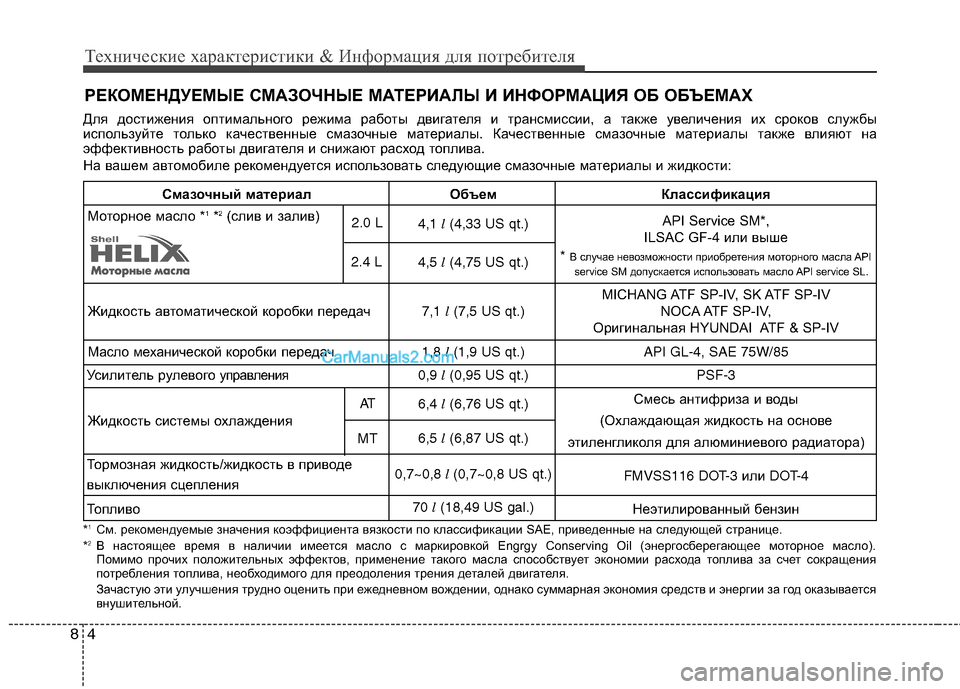

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
Смазочный материал Объем Классификация
2.0 L4,1 l(4,33 US qt.) API Service SM*,
ILSAC GF-4 или выше
* В случае невозможности приобретения моторного масла API
service SM допускается использовать масло API service SL.
2.4 L 4,5 l(4,75 US qt.)
Жидкость автоматической коробки передач 7,1
l(7,5 US qt.) MICHANG ATF SP-IV, SK ATF SP-IV
NOCA ATF SP-IV,
Оригинальная HYUNDAI ATF & SP-IV
Масло механической коробки передач 1,8
l(1,9 US qt.)
API GL-4, SAE 75W/85
Усилитель рулевого
управления0,9 l(0,95 US qt.)
PSF-3
Жидкость системы охлаждения AT
Смесь антифриза и воды
(Охлаждающая жидкость на основе
этиленгликоля для алюминиевого радиатора)
6,4 l(6,76 US qt.)
MT 6,5
l(6,87 US qt.)
Тормозная жидкость/жидкость в приводе
выключения сцепления 0,7~0,8
l (0,7~0,8 US qt.)
FMVSS116 DOT-3 илиDOT-4
Топливо 70
l(18,49 US gal.)
Неэтилированный бензин
Моторное масло *1
*2
(слив и залив)
Для достижения оптимального режима работы двигателя и трансм иссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественн ые смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие сма зочные материалы и жидкости:
* 1
См. рекомендуемые значения коэффициента вязкости по кл ассификации SAE, приведенные на следующей странице.
* 2
В настоящее время в наличии имеется масло с маркировкой En grgy Conserving Oil (энергосберегающее моторное масло).
Помимо прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращ ения
потребления топлива, необходимого для преодоления тре ния деталей двигателя.
Зачастую эти улучшения трудно оценить при ежедневном вождении, однако суммарная экономия средств и энергии за год оказывается
внушительной.

85
Технические характеристики & Информация для потребителя

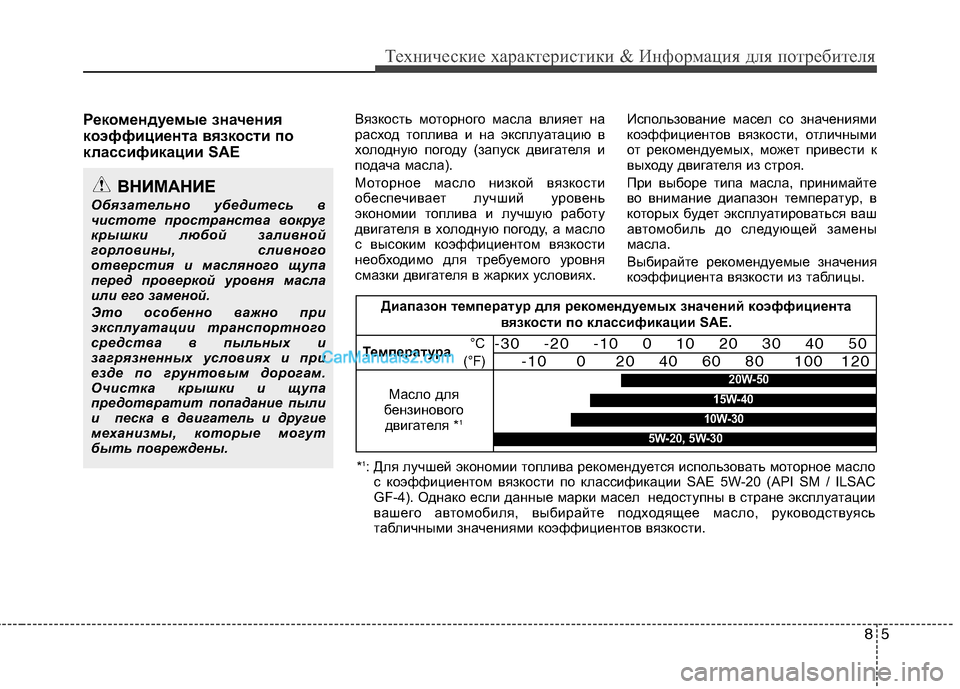

Рекомендуемые значения
коэффициента вязкости по
классификации SAEВязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
Моторное масло низкой вязкости
обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло
с высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях. Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла.
Выбирайте рекомендуемые значения
коэффициента вязкости из таблицы.
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного
отверстия и масляного щупа
перед проверкой уровня масла
или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Диапазон температур для рекомендуемых значений коэффициента вязкости по классификации SAE.
Температура
Масло для
бензинового двигателя * 1°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
*1
: Для лучшей экономии топлива рекомендуется использовать м оторное масло
с коэффициентом вязкости по классификации SAE 5W-20 (API SM / ILSAC
GF-4). Однако если данные марки масел недоступны в стране эксплуатации
вашего автомобиля, выбирайте подходящее масло, руково дствуясь
табличными значениями коэффициентов вязкости.
20W-50
10W-30
15W-40
5W-20, 5W-30

Технические характеристики & Информация для потребителя
6
8

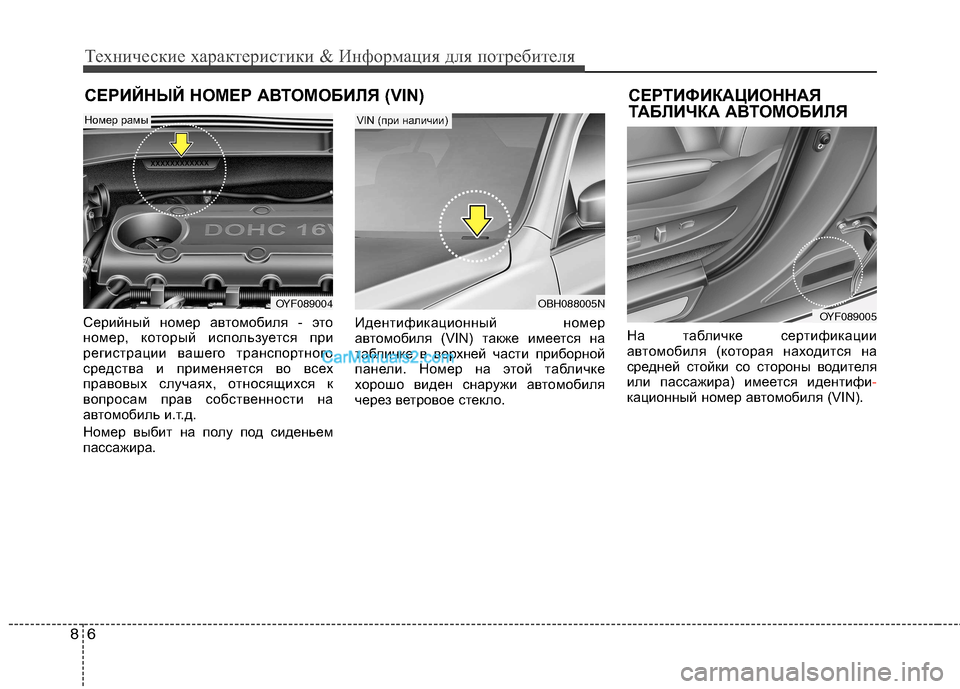

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN)
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на полу под сиденьем
пассажира. Идентификационный номер
автомобиля (VIN) также имеется на
табличке в верхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.
На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи
-кационный номер автомобиля (VIN).
OYF089004OBH088005N
VIN (при наличии)Номер рамы
OYF089005
СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ
