Техническое обслуживание
28
7

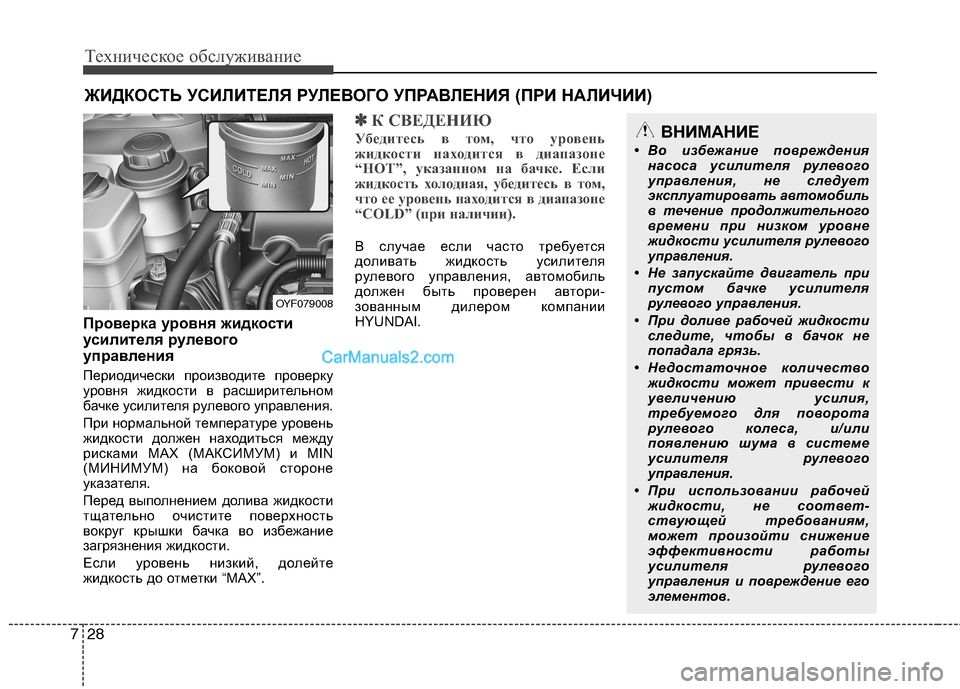

ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИ НАЛИЧИИ)
Проверка уровня жидкости
усилителя рулевого
управления
Периодически производите проверку
уровня жидкости в расширительном
бачке усилителя рулевого управления.
При нормальной температуре уровень
жидкости должен находиться между
рисками MAX (МАКСИМУМ) и MIN
(МИНИМУМ) на боковой стороне
указателя.
Перед выполнением долива жидкости
тщательно очистите поверхность
вокруг крышки бачка во и збежание
загрязнения жидкости.
Если уровень низкий, долейте
жидкость до отметки “MAX”.
✽✽ К СВЕДЕНИЮ
Убедитесь в том, что уровень
жидкости находится в диапазоне
“HOT”, указанном на бачке. Если
жидкость холодная, убедитесь в том,
что ее уровень находится в диапазоне
“COLD” (при наличии).
В случае если часто требуется
доливать жидкость усилителя
рулевого управления, автомобиль
должен быть проверен автори-
зованным дилером компании
HYUNDAI.
OYF079008
ВНИМАНИЕ
• Во избежание повреждения насоса усилителя рулевого
управления, не следует
эксплуатировать автомобиль
в течение продолжительного
времени при низком уровне
жидкости усилителя рулевого
управления.
• Не запускайте двигатель при пустом бачке усилителя
рулевого управления.
• При доливе рабочей жидкости следите, чтобы в бачок не
попадала грязь.
• Недостаточное количество жидкости может привести к
увеличению усилия,
требуемого для поворота
рулевого колеса, и/или
появлению шума в системе
усилителя рулевого
управления.
• При использовании рабочей жидкости, не соответ-
ствующей требованиям,
может произойти снижение
эффективности работы
усилителя рулевого
управления и повреждение его
элементов.

729
Техническое обслуживание

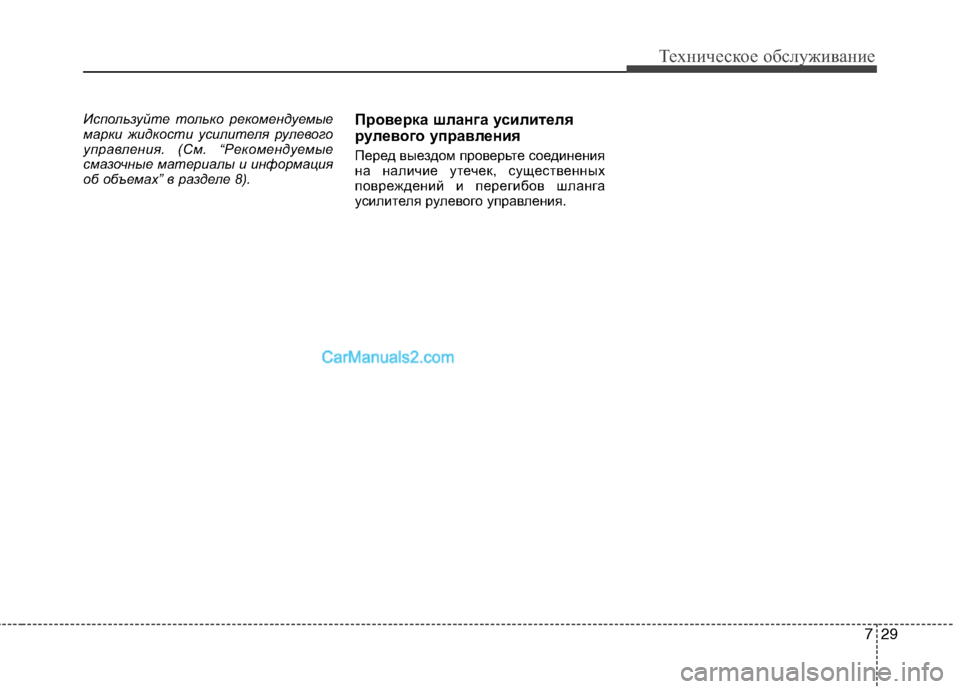

Используйте только рекомендуемые
марки жидкости усилителя рулевого
управления. (См. “Рекомендуемые
смазочные материалы и информация
об объемах” в разделе 8).Проверка шланга усилителя
рулевого
управления
Перед выездом проверьте соединения
на наличие утечек, существенных
повреждений и перегибов шланга
усилителя рулевого управления.

Техническое обслуживание
30
7

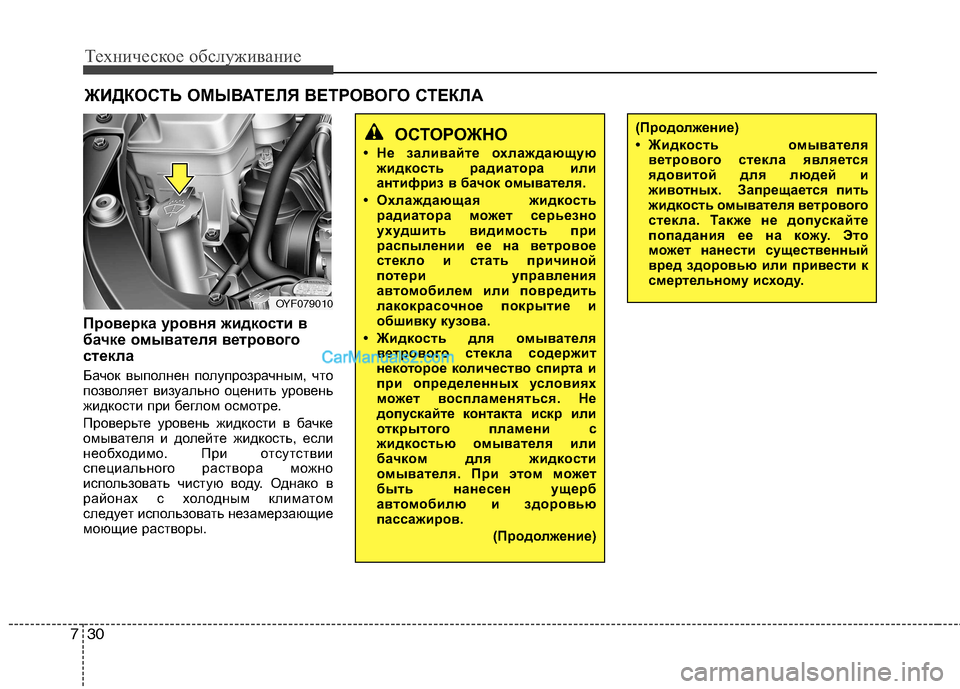

ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.
Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
ОСТОРОЖНО
• Не заливайте охлаждающую жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автом обилем или повредить
лакокрасочное покрытие и
обшивку кузова.
• Жидкость для омывателя ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может во спламеняться. Не
допускайте контакта искр или
открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автом обилю и здоровью
пассажиров.
(Продолжение)(Продолжение)
• Жидкость омывателяветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
OYF079010

731
Техническое обслуживание

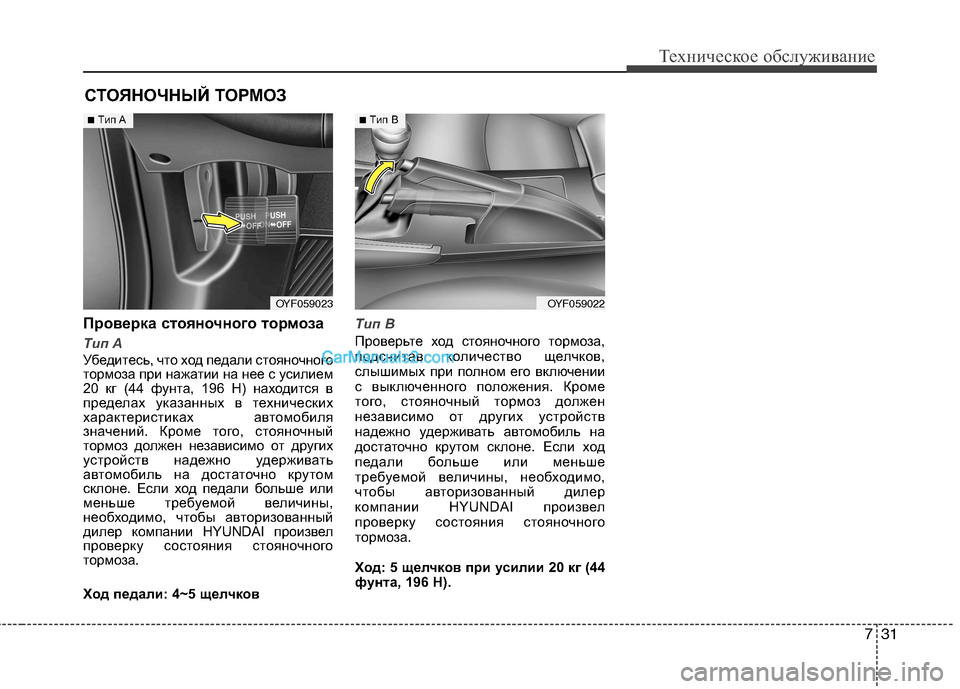

СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного тор моза
Tип A
Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
20 кг (44 фунта, 196 Н) находится в
пределах указанных в технических
характеристиках автомобиля
значений. Кроме того, стояночный
тормоз должен независимо от других
устройств надежно удерживать
автомобиль на достаточно крутом
склоне. Если ход педали больше или
меньше требуемой величины,
необходимо, чтобы авторизованный
дилер компании HYUNDAI произвел
проверку состояния стояночного
тормоза.
Ход педали: 4~5 щелчков
Tип B
Проверьте ход стояночного тормоза,
подсчитав количество щелчков,
слышимых при полном его включении
с выключенного положения. Кроме
того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
педали больше или меньше
требуемой величины, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку состояния стояночного
тормоза.
Ход: 5 щелчков при усилии 20 кг (44
фунта, 196 Н).
OYF059023OYF059022
■Tип A■Tип В

Техническое обслуживание
32
7

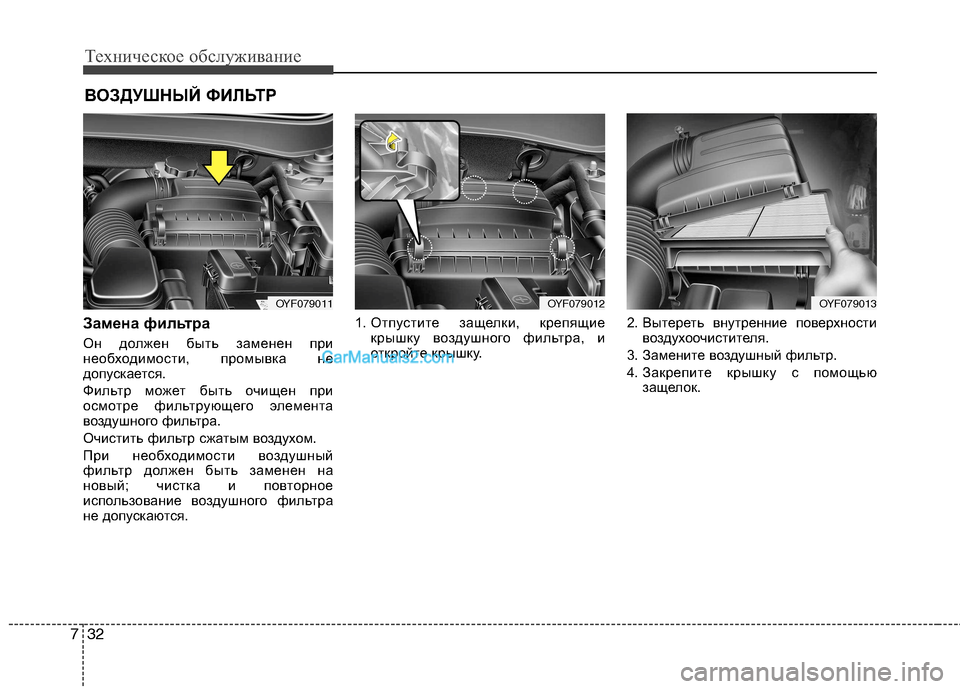

ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Он должен быть заменен при
необходимости, промывка не
допускается.
Фильтр может быть очищен при
осмотре фильтрующего элемента
воздушного фильтра.
Очистить фильтр сжатым воздухом.
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются. 1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку. 2. Вытереть внутренние поверхности
воздухоочистителя.
3. Замените воздушный фильтр.
4. Закрепите крышку с помощью защелок.
OYF079011OYF079012OYF079013

733
Техническое обслуживание

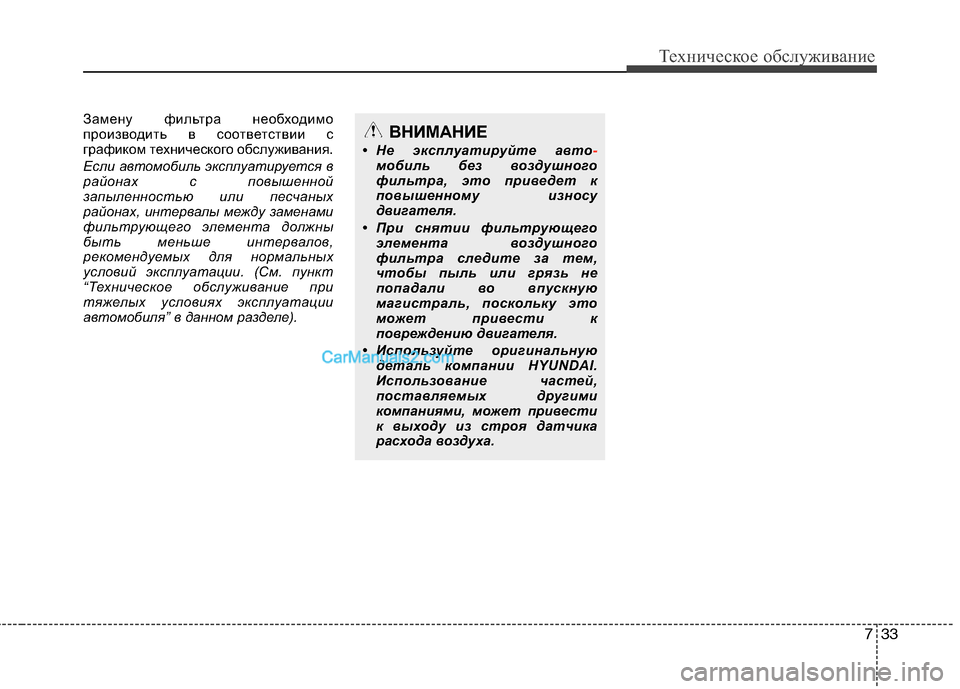

Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте авто
-мобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Используйте оригинальную деталь компании HYUNDAI.
Использование частей,
поставляемых другими
компаниями, может привести
к выходу из строя датчика
расхода воздуха.

Техническое обслуживание
34
7

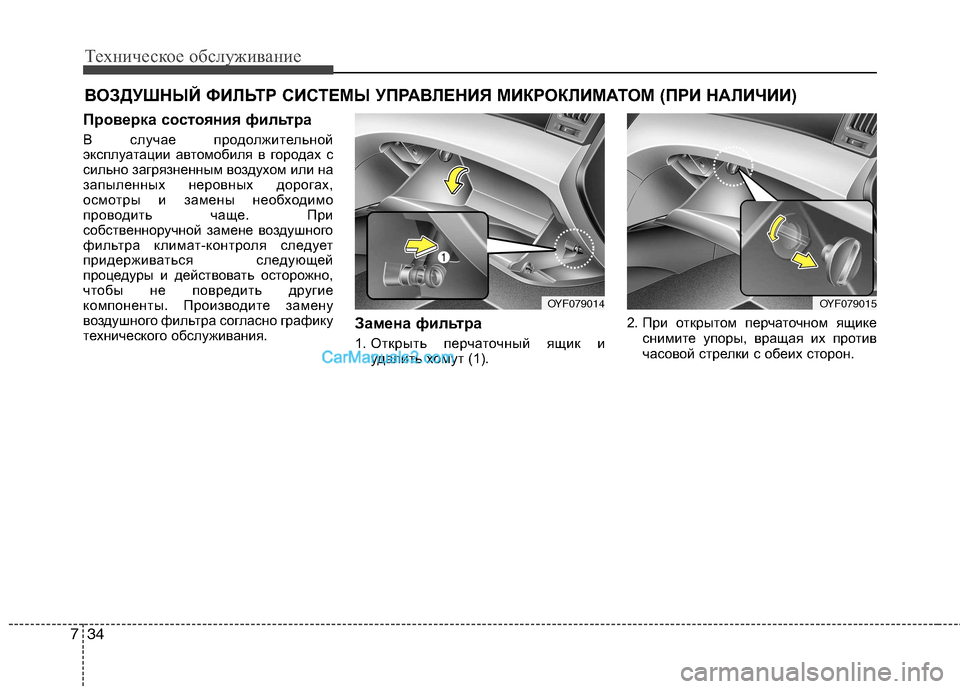

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ )
Проверка состояния фильтра
В случае продолжительной
эксплуатации автомобиля в городах с
сильно загрязненным воздухом или на
запыленных неровных дорогах,
осмотры и замены необходимо
проводить чаще. При
собственноручной замене воздушного
фильтра климат-контроля следует
придерживаться следующей
процедуры и действовать осторожно,
чтобы не повредить другие
компоненты. Производите замену
воздушного фильтра согласно графику
технического обслуживания. Замена фильтра
1. Открыть перчаточный ящик и
удалить хомут (1). 2. При открытом перчаточном ящике
снимите упоры, вращая их против
часовой стрелки с обеих сторон.
OYF079015OYF079014

735
Техническое обслуживание

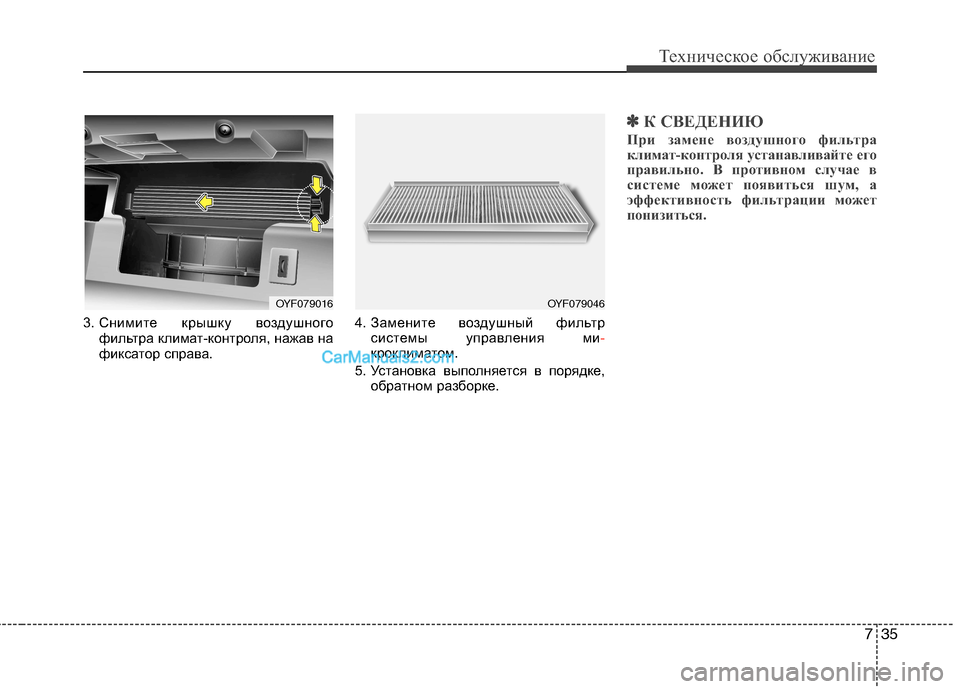

3. Снимите крышку воздушногофильтра климат-контроля, нажав на
фиксатор справа. 4. Замените воздушный фильтр
системы управления ми-кроклиматом.
5. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
При замене воздушного фильтра
климат-контроля устанавливайте его
правильно. В противном случае в
системе может появиться шум, а
эффективность фильтрации может
понизиться.
OYF079046OYF079016
