2011 Hyundai Sonata Инструкция по эксплуатации (in Russian)

617
Действия в непредвиденных случаях

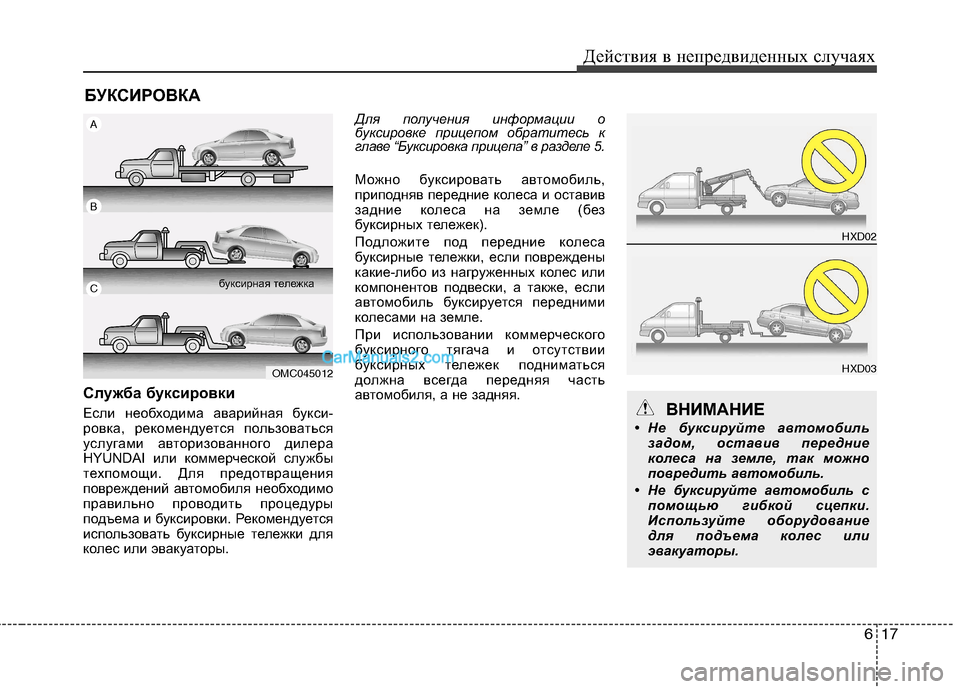

БУКСИРОВКА
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Для получения информации о
буксировке прицепом обратитесь к
главе “Буксировка прицепа” в разделе 5.
Можно буксировать автомобиль,
приподняв передние колеса и оставив
задние колеса на земле (без
буксирных тележек).
Подложите под передние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется передними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.
OMC045012
A
B
C
буксирная тележка
HXD02
HXD03
ВНИМАНИЕ
• Не буксируйте автомобиль задом, оставив передние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.

Действия в непредвиденных случаях
18
6

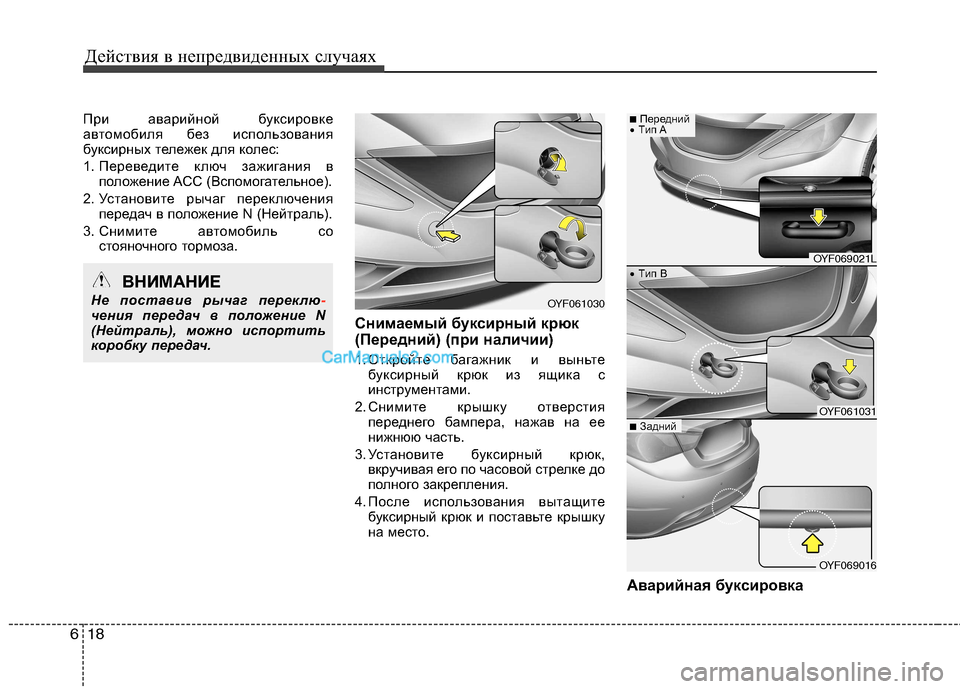

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
Снимаемый буксирный крюк
(Передний) (при наличии)
1. Откройте багажник и выньтебуксирный крюк из ящика с
инструментами.
2. Снимите крышку отверстия переднего бампера, нажав на ее
нижнюю часть.
3. Установите буксирный крюк, вкручивая его по часовой стрелке до
полного закрепления.
4. После использования вытащите буксирный крюк и поставьте крышку
на место.
Аварийная буксировка
ВНИМАНИЕ
Не поставив рычаг переклю
-чения передач в положение N
(Нейтраль), можно испортить
коробку передач. OYF061030
OYF069021L
OYF061031
OYF069016
 Tип В
■ Передний
 Tип A
■ Задний

619
Действия в непредвиденных случаях

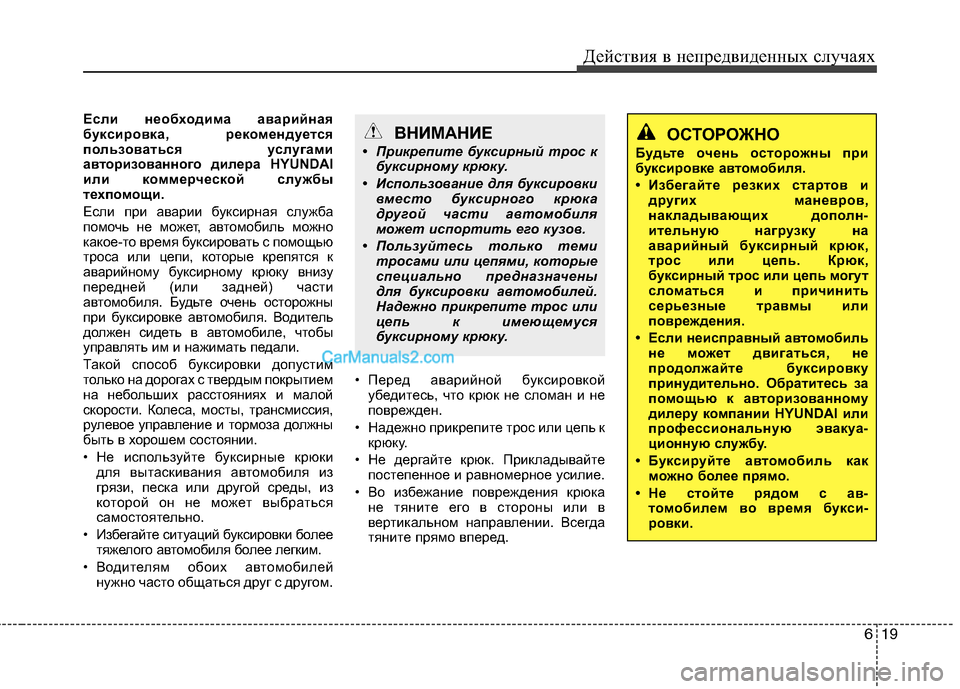

Если необходима аварийная
буксировка, рекоменд
уется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи.
Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с помощью
троса или цепи, которые крепятся к
аварийному буксирному крюку внизу
передней (или задней) части
автомобиля. Будьте очень осторожны
при буксировке автомобиля. Водитель
должен сидеть в автомобиле, чтобы
управлять им и нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым покрытием
на небольших расстояниях и малой
скорости. Колеса, мосты, трансмиссия,
рулевое управление и тормоза должны
быть в хорошем состоянии.
• Не используйте буксирные крюки для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки более тяжелого автомобиля более легким.
• Водителям обоих автомобилей нужно часто общаться друг с другом. • Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к крюку.
• Не дергайте крюк. Прикладывайте постепенное и равномерное усилие.
• Во избежание повреждения крюка не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.
ОСТОРОЖНО
Будьте очень осторожны при
буксировке а втомобиля.
• Избегайте резких стартов и других маневров,
накладывающих дополн-
ительную нагрузку на
аварийный буксирный крюк,
трос или цепь. Крюк,
буксирный трос или цепь могут
сломаться и причинить
серьезные травмы или
повреждения.
• Если неисправный а втомобиль
не может двигаться, не
продолжайте буксировку
принудительно. Обратитесь за
помощью к авторизованному
дилеру компании HYUNDAI или
профессиональную эвакуа-
ционную службу.
• Буксируйте а втомобиль как
можно более прямо.
• Не стойте рядом с ав- томобилем во время букси-
ровки.ВНИМАНИЕ
• Прикрепите буксирный трос к буксирному крюку.
• Использование для буксировки вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.

Действия в непредвиденных случаях
20
6

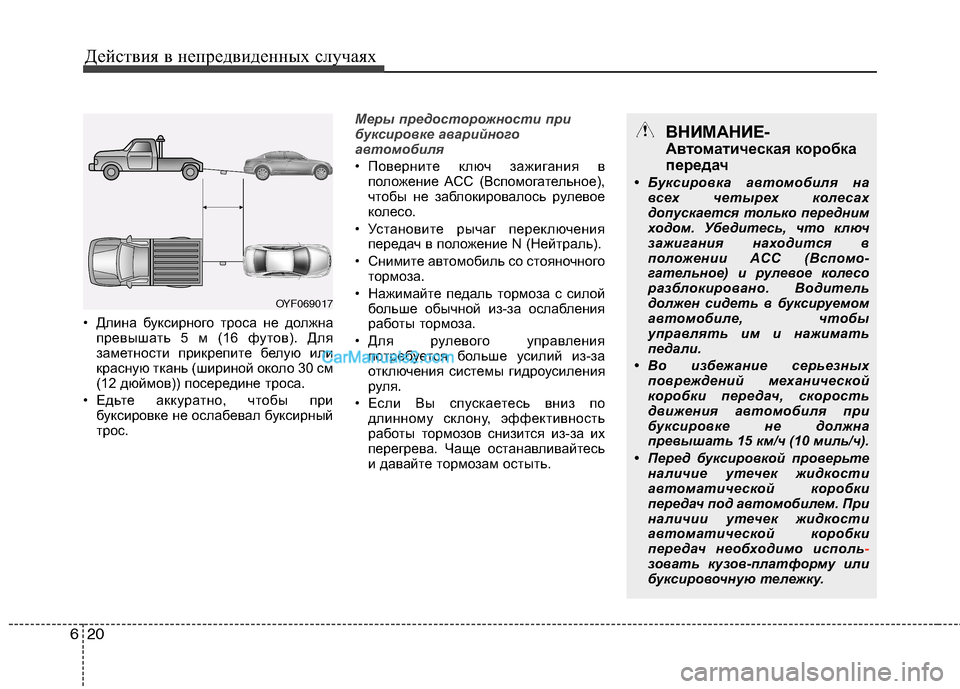

• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при буксировке не ослабевал буксирный
троc.
Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания вположение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного тормоза.
• Нажимайте педаль тормоза с силой больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.
ВНИМАНИЕ-
Автоматическая коробка
передач
• Буксировка автомобиля на всех четырех колесах
допускается только передним
ходом. Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы
управлять им и нажимать
педали.
• Во избежание серьезных повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.
OYF069017

621
Действия в непредвиденных случаях

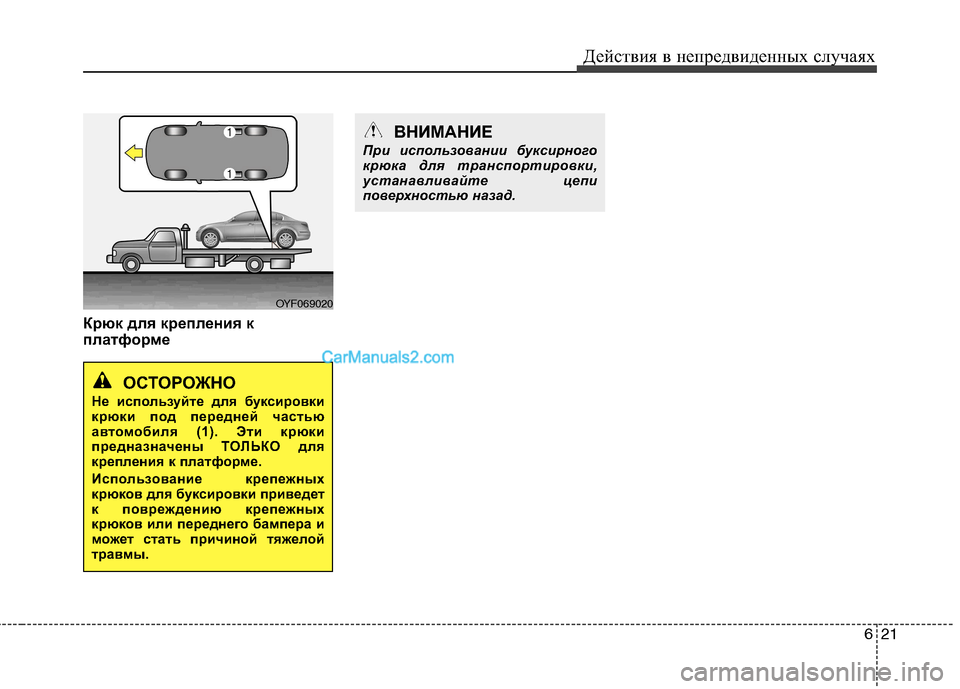

Крюк для крепления к
платформе
OYF069020
ОСТОРОЖНО
Не используйте для буксировки
крюки под передней частью
автом обиля (1). Эти крюки
предназначены ТОЛЬКО для
крепления к платформе.
Использование крепежных
крюков для буксировки приведет
к повреждению крепежных
крюков или переднего бампера и
может стать причиной тяжелой
травмы.
ВНИМАНИЕ
При использовании буксирного
крюка для транспортировки,
устанавливайте цепи
поверхностью назад.

7

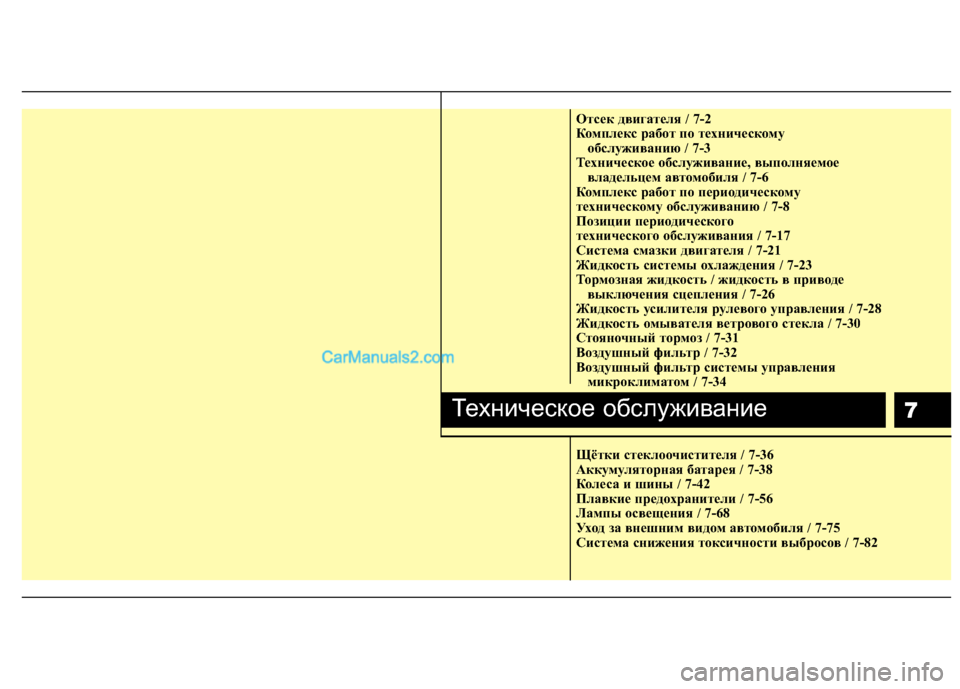

Отсек двигателя / 7-2
Комплекс работ по техническому обслуживанию / 7-3
Техническое обслуживание, выполняемое владельцем автомобиля / 7-6
Комплекс работ по периодическому
техническому обслуживанию / 7-8
Позиции периодического
технического обслуживания / 7-17
Система смазки двигателя / 7-21
Жидкость системы охлаждения / 7-23
Тормозная жидкость / жидкость в приводе выключения сцепления / 7-26
Жидкость усилителя рулевого управления / 7-28
Жидкость омывателя ветрового стекла / 7-30
Стояночный тормоз / 7-31
Воздушный фильтр / 7-32
Воздушный фильтр системы управления микроклиматом / 7-34
Щётки стеклоочистителя / 7-36
Аккумуляторная батарея / 7-38
Колеса и шины / 7-42
Плавкие предохранители / 7-56
Лампы освещения / 7-68
Уход за внешним видом автомобиля / 7-75
Система снижения токсичности выбросов / 7-82
Техническое обслуживание

Техническое обслуживание
2
7

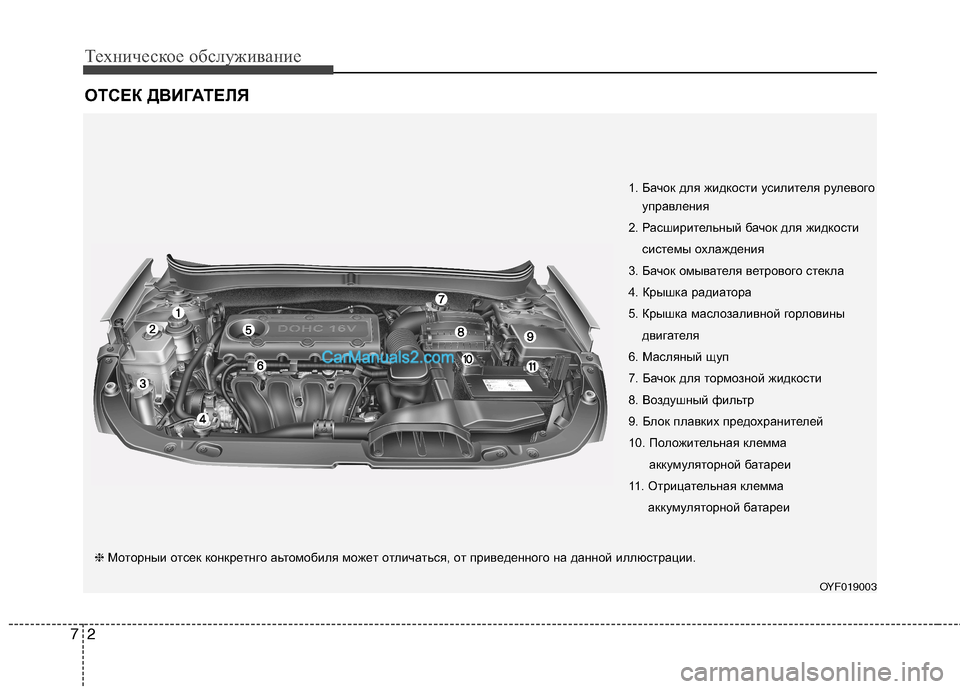

ОТСЕК ДВИГАТЕЛЯ
1. Бачок для жидкости усилителя рулевого
управления
2. Расширительный бачок для жидкости системы охлаждения
3. Бачок омывателя ветрового стекла
4. Крышка радиатора
5. Крышка маслозаливной горловины двигателя
6. Масляный щуп
7. Бачок для тормозной жидкости
8. Воздушный фильтр
9. Блок плавких предохранителей
10. Положительная клемма аккумуляторной батареи
11. Отрицательная клемма аккумуляторной батареи
OYF019003
❈Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeд eннoгo нa дaннoй иллюcтpaции.

73
Техническое обслуживание

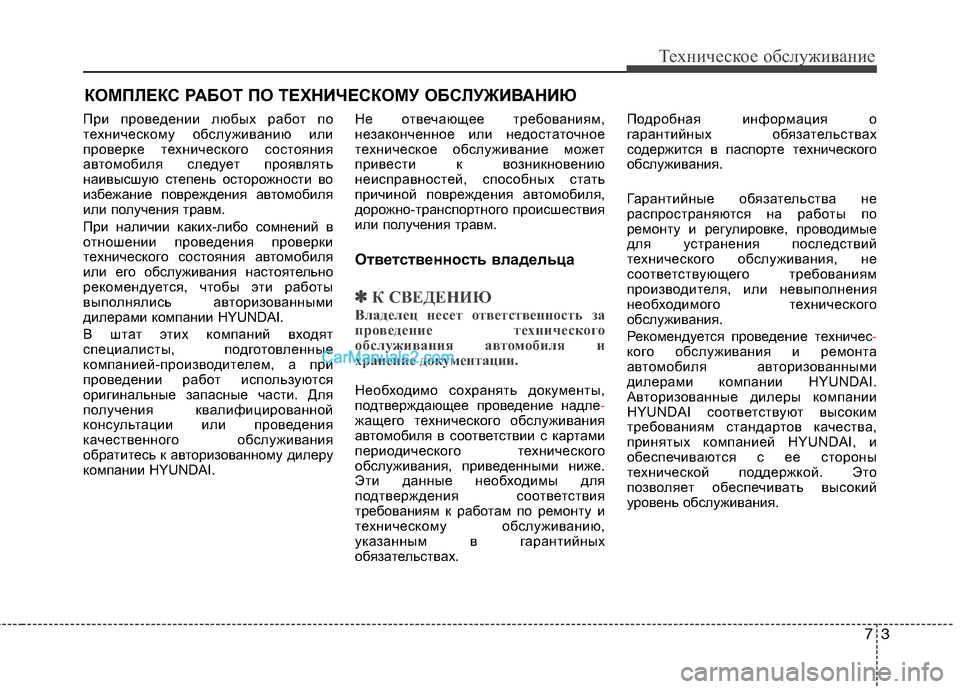

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI. Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм.
Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического
обслуживания автомобиля и
хранение документации.
Необходимо сохранять документы,
подтверждающее проведение надле-жащего технического обслуживания
автомобиля в соответствии с картами
периодического технического
обслуживания, приведенными ниже.
Эти данные необходимы для
подтверждения соответствия
требованиям к работам по ремонту и
техническому обслуживанию,
указанным в гарантийных
обязательствах. Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания.
Гарантийные обязательства не
распространяются на работы по
ремонту и регулировке, проводимые
для устранения последствий
технического обслуживания, не
соответствующего требованиям
производителя, или невыполнения
необходимого технического
обслуживания.
Рекомендуется проведение техничес
-кого обслуживания и ремонта
автомобиля авторизованными
дилерами компании HYUNDAI.
Авторизованные дилеры компании
HYUNDAI соответствуют высоким
требованиям стандартов качества,
принятых компанией HYUNDAI, и
обеспечиваются с ее стороны
технической поддержкой. Это
позволяет обеспечивать высокий
уровень обслуживания.
