2011 Hyundai Sonata Инструкция по эксплуатации (in Russian)

4111
Характеристики автомобиля
Автоматическое управление
обогревом и
кондиционированием воздуха
Настройка автоматической систему
управления микроклиматом
осуществляется просто установкой
необходимого значения температуры.
Система полностью автоматического
управления температурой воздуха в
салоне (FATC) работает следующим
образом:1. Нажмите кнопку AUTO (включение
автоматического режима).
Управление режимами работы,
скоростью вращения вентилятора,
режимом подачи воздуха и работой
системы кондиционирования будет
осуществляться автоматически в
соответствии с заданным значением
температуры.
2. Установить ручку регулятора температуры на требуемое значение.
Если температура будет установлена
на самом низком уровне (LO),
система кондиционирования будет
работать постоянно.
3. Для выключения автоматического режима работы необходимо нажать
на любую кнопку, кроме кнопки
регулятора температуры. Если
нажать кнопку выбора режима
работы, кнопку включения
кондиционера, кнопку обогревателя
лобового стекла, кнопку управления
режимом подачи воздуха или кнопку
регулирования скорости вращения
вентилятора, регулировка
выбранной функции будет
выполняться вручную, в то время
как все остальные функции будут
работать в автоматическом режиме. Для удобства и повышения
эффективности работы системы
климат-контроля пользуйтесь
кнопкой AUTO и устанавливайте
температуру 23°C (73°F).
OYF049121

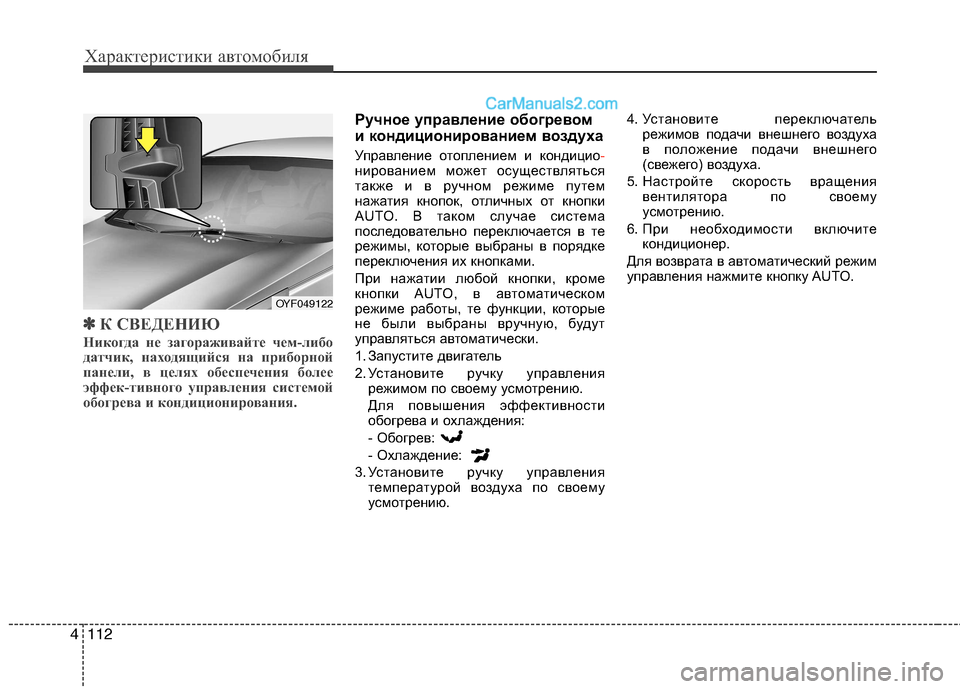

Характеристики автомобиля
112
4
✽✽
К СВЕДЕНИЮ
Никогда не загораживайте чем-либо
датчик, находящийся на приборной
панели, в целях обеспечения более
эффек-тивного управления системой
обогрева и кондиционирования.
Ручное управление обогревом
и кондиционированием воздуха
Управление отоплением и кондицио
-нированием может осуществляться
также и в ручном режиме путем
нажатия кнопок, отличных от кнопки
AUTO. В таком случае система
последовательно переключается в те
режимы, которые выбраны в порядке
переключения их кнопками.
При нажатии любой кнопки, кроме
кнопки AUTO, в автоматическом
режиме работы, те функции, которые
не были выбраны вручную, будут
управляться автоматически.
1. Запустите двигатель
2. Установите ручку управления режимом по своему усмотрению.
Для повышения эффективности обогрева и охлаждения:
- Обогрев:
- Охлаждение:
3. Установите ручку управления температурой воздуха по своему
усмотрению. 4. Установите переключатель
режимов подачи внешнего воздуха
в положение подачи внешнего
(свежего) воздуха.
5. Настройте скорость вращения вентилятора по своему
усмотрению.
6. При необходимости включите кондиционер.
Для возврата в автоматический режим
управления нажмите кнопку AUTO.
OYF049122

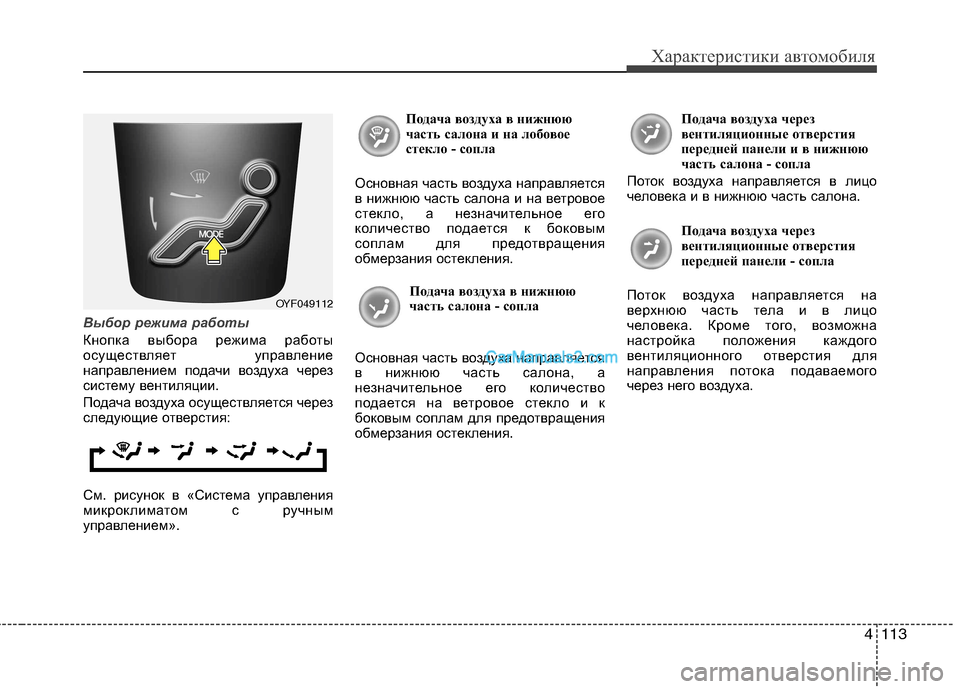

4113
Характеристики автомобиля
Выбор режима работы
Кнопка выбора режима работы
осуществляет управление
направлением подачи воздуха через
систему вентиляции.
Подача воздуха осуществляется через
следующие отверстия:
См. рисунок в «Система управления
микроклиматом с ручным
управлением».Подача воздуха в нижнюю
часть салона и на лобовое
стекло - сопла
Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления. Подача воздуха в нижнюю
часть салона - сопла
Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления. Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха через
вентиляционные отверстия
передней панели - сопла
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
OYF049112

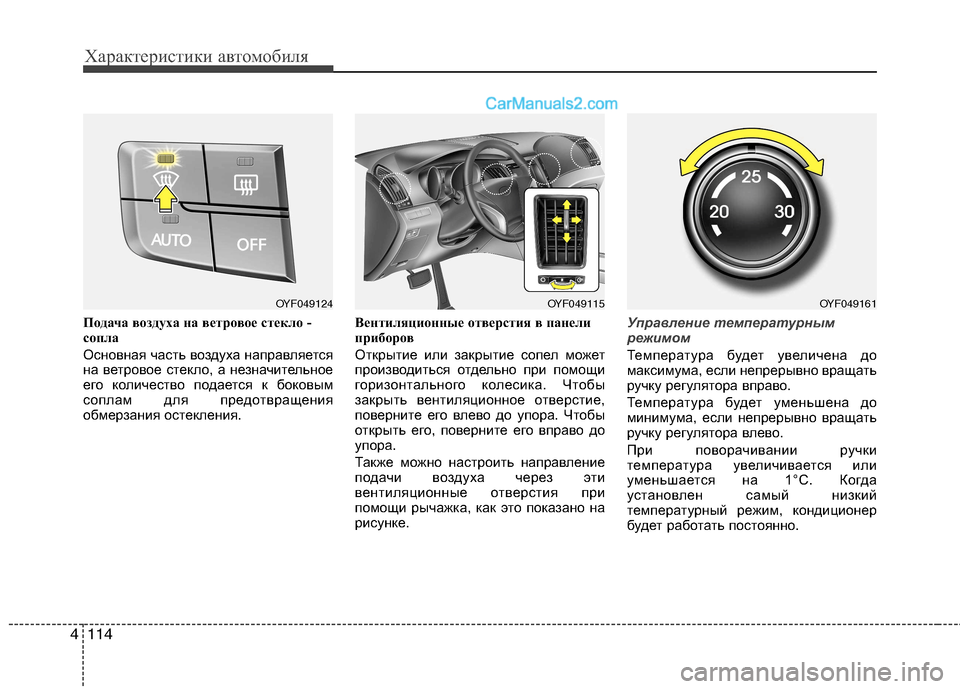

Характеристики автомобиля
114
4
Подача воздуха на ветровое стекло -
сопла
Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
соплам для предотвращения
обмерзания остекления. Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика. Чтобы
закрыть вентиляционное отверстие,
поверните его влево до упора. Чтобы
открыть его, поверните его вправо до
упора.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.Управление температурным
режимом
Температура будет увеличена до
максимума, если непрерывно вращать
ручку регулятора вправо.
Температура будет уменьшена до
минимума, если непрерывно вращать
ручку регулятора влево.
При поворачивании ручки
температура увеличивается или
уменьшается на 1°C. Когда
установлен самый низкий
температурный режим, кондиционер
будет работать постоянно.
OYF049124OYF049115OYF049161

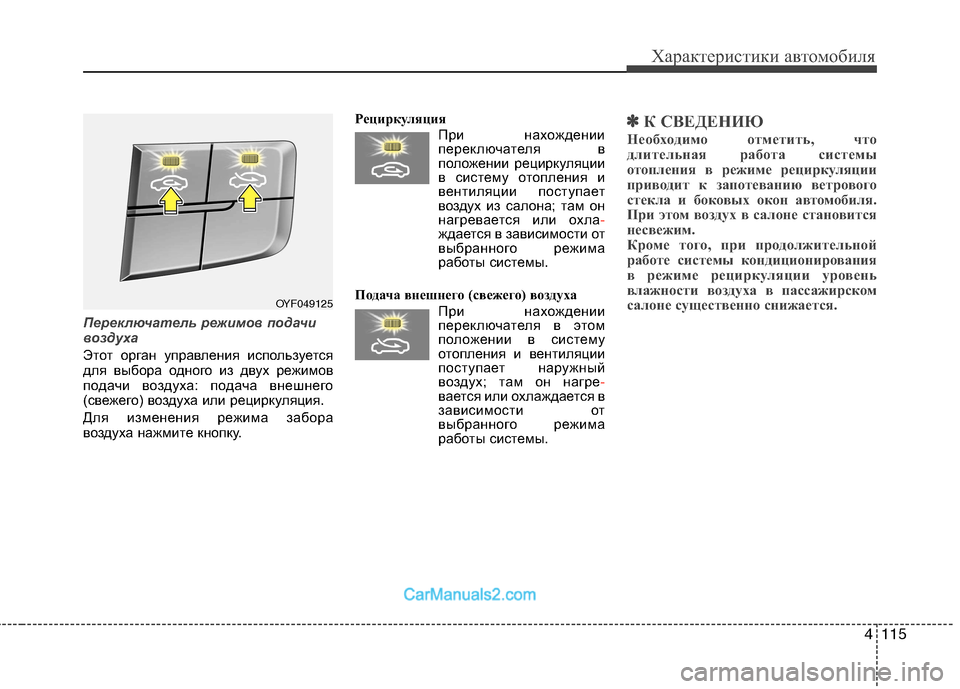

4115
Характеристики автомобиля
Переключатель режимов подачи
воздуха
Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку. Рециркуляция
При нахождениипереключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или охла
-ждается в зависимости от
выбранного режима
работы системы.
Подача внешнего (свежего) воздуха При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагре
-вается или охлаждается в
зависимости от
выбранного режима
работы системы.
✽✽К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
OYF049125

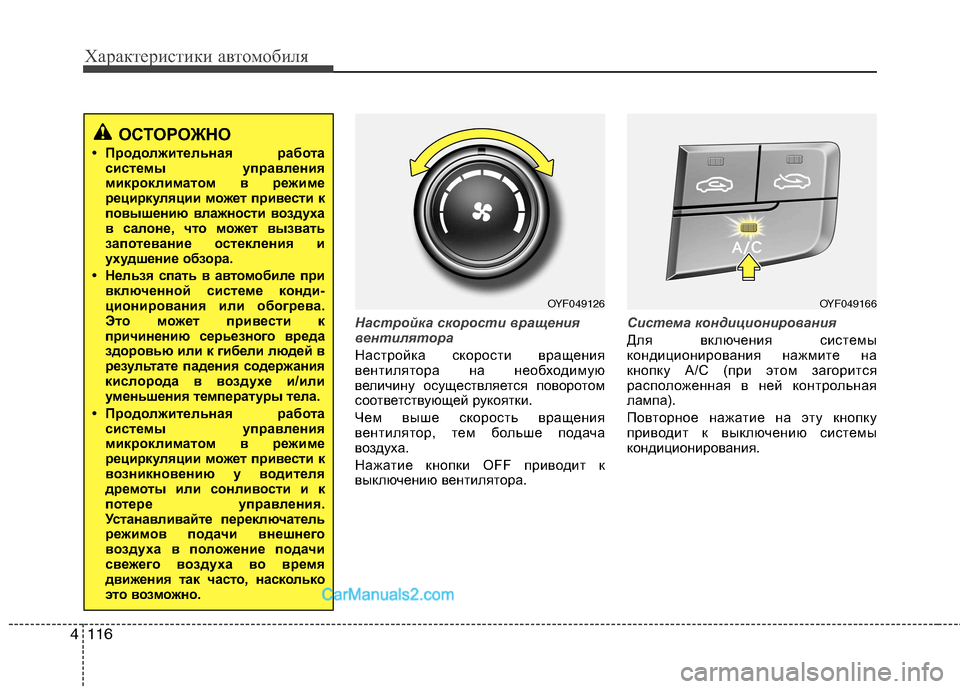

Характеристики автомобиля
116
4
Настройка скорости вращения
вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется поворотом
соответствующей рукоятки.
Чем выше скорость вращения
вентилятор, тем больше подача
воздуха.
Нажатие кнопки OFF приводит к
выключению вентилятора.
Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
OYF049126
ОСТОРОЖНО
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
• Нельзя спать в автомобиле при включенной системе конди-
ционирования или обогрева.
Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения содержания
кислорода в воздухе и/или
уменьшения температуры тела.
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции может привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.
OYF049166

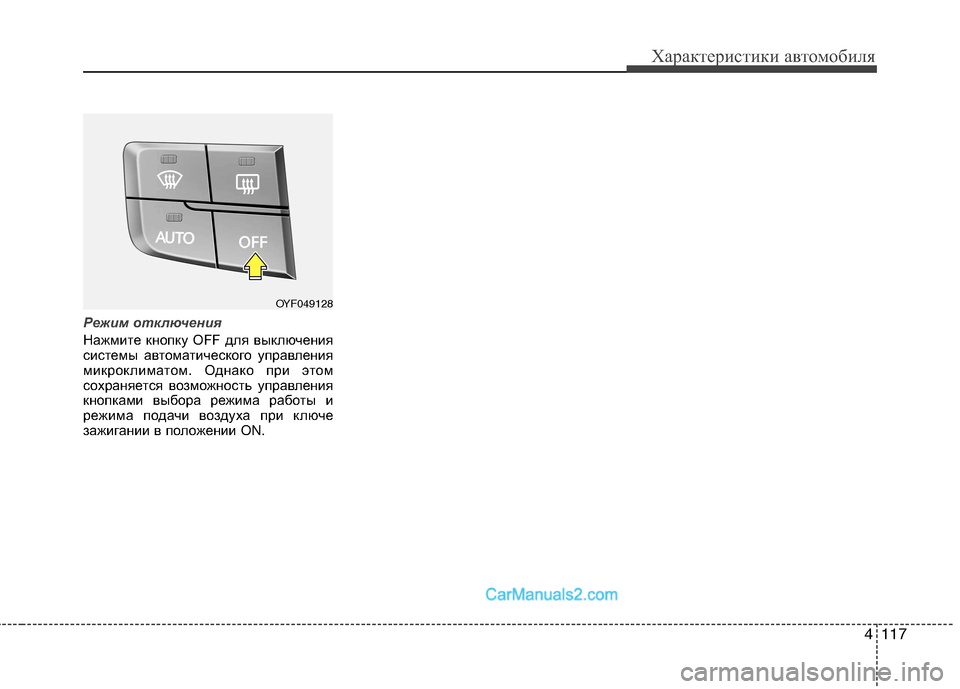

4117
Характеристики автомобиля
Режим отключения
Нажмите кнопку OFF для выключения
системы автоматического управления
микроклиматом. Однако при этом
сохраняется возможность управления
кнопками выбора режима работы и
режима подачи воздуха при ключе
зажигании в положении ON.
OYF049128

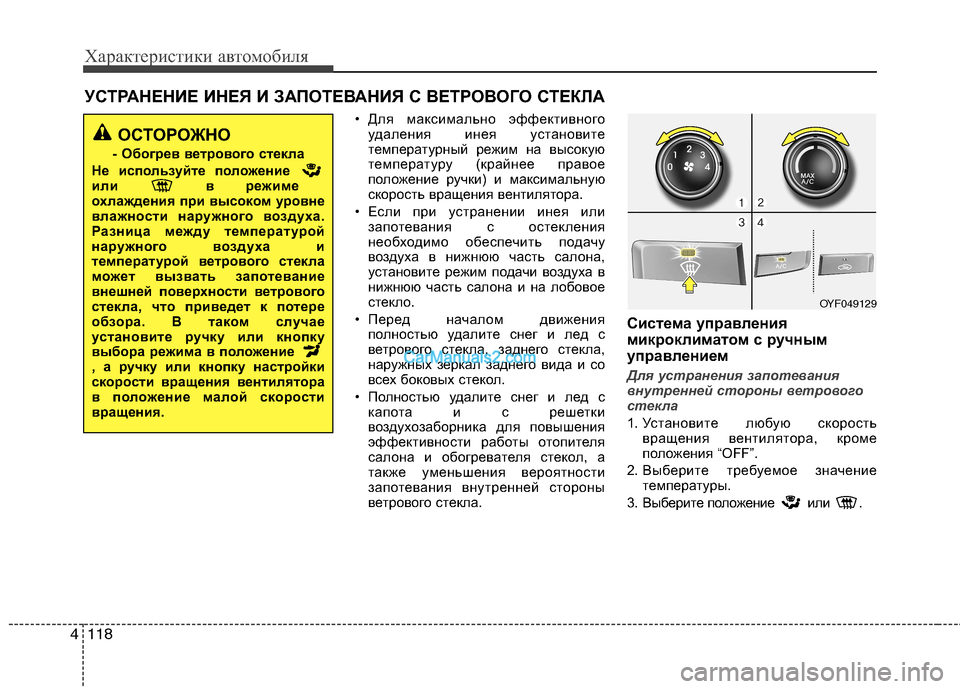

Характеристики автомобиля
118
4
УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
• Для максимально эффективногоудаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Установите любую скорость
вращения вентилятора, кроме
положения “OFF”.
2. Выберите требуемое значение температуры.
3. Выберите положение или .
ОСТОРОЖНО
- Обогрев ветрового стекла
Не используйте по ложение
или в режиме
охлаждения при высоком уровне
влажности наружного воздуха.
Разница между температурой
наружного воздуха и
температурой ветрового стекла
может вызвать запотевание
внешней поверхности ветрового
стекла, что приведет к потере
обзора. В таком случае
установите ручку или кнопку
выбора режима в по ложение
, а ручку или кнопку настройки
скорости вращения вентилятора
в положение малой скорости
вращения.
OYF049129
