2011 Hyundai Sonata Инструкция по эксплуатации (in Russian)

4103
Характеристики автомобиля

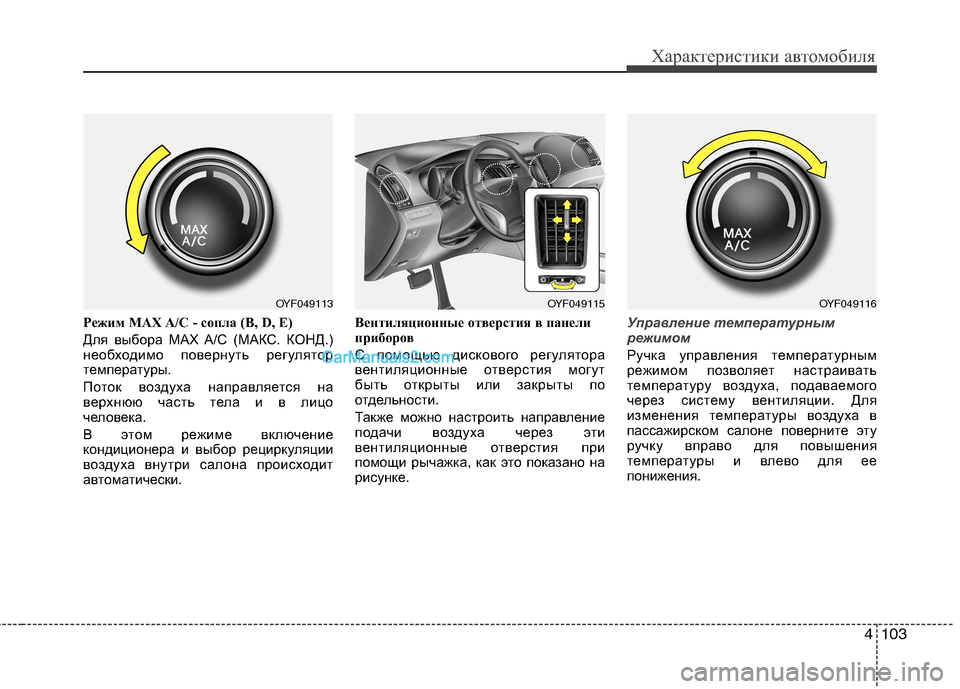

Режим MAX A/C - сопла (B, D, E)
Для выбора MAX A/C (МАКС. КОНД.)
необходимо повернуть регулятор
температуры.
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека.
В этом режиме включение
кондиционера и выбор рециркуляции
воздуха внутри салона происходит
автоматически.Вентиляционные отверстия в панели
приборов
С помощью дискового регулятора
вентиляционные отверстия могут
быть открыты или закрыты по
отдельности.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.Управление температурным
режимом
Ручка управления температурным
режимом позволяет настраивать
температуру воздуха, подаваемого
через систему вентиляции. Для
изменения температуры воздуха в
пассажирском салоне поверните эту
ручку вправо для повышения
температуры и влево для ее
понижения.
OYF049113OYF049115OYF049116

Характеристики автомобиля
104
4

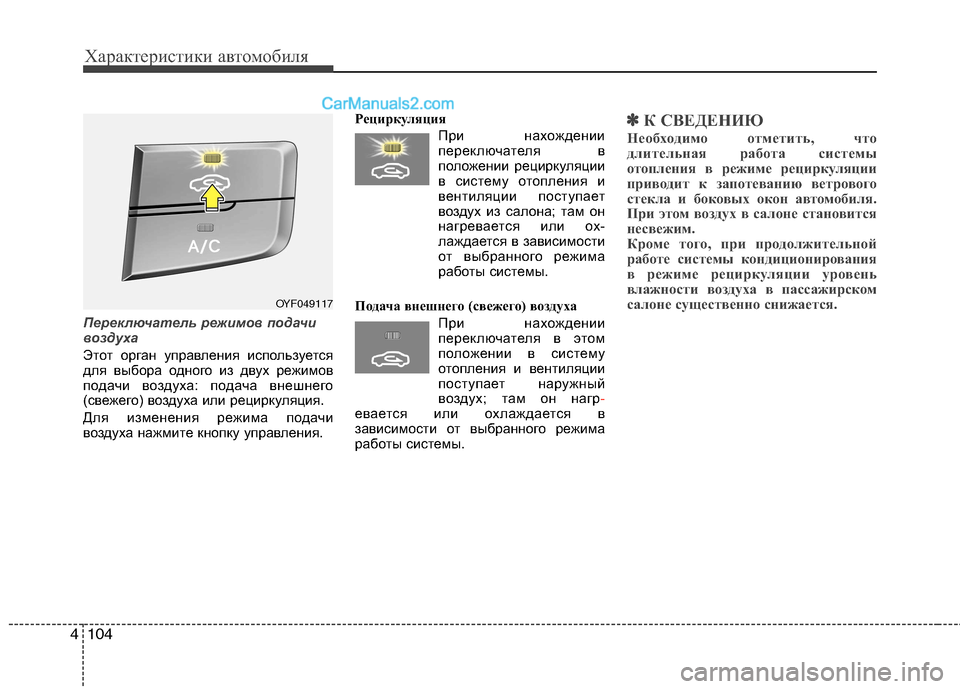

Переключатель режимов подачи
воздуха
Этот орган управления используется
для выбора одного из двух режимов
подачи воздуха: подача внешнего
(свежего) воздуха или рециркуляция.
Для изменения режима подачи
воздуха нажмите кнопку управления. Рециркуляция
При нахождениипереключателя в
положении рециркуляции
в систему отопления и
вентиляции поступает
воздух из салона; там он
нагревается или ох-
лаждается в зависимости
от выбранного режима
работы системы.
Подача внешнего (свежего) воздуха При нахождении
переключателя в этом
положении в систему
отопления и вентиляции
поступает наружный
воздух; там он нагр
-евается или охлаждается в
зависимости от выбранного режима
работы системы.
✽✽К СВЕДЕНИЮ
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
OYF049117

4105
Характеристики автомобиля

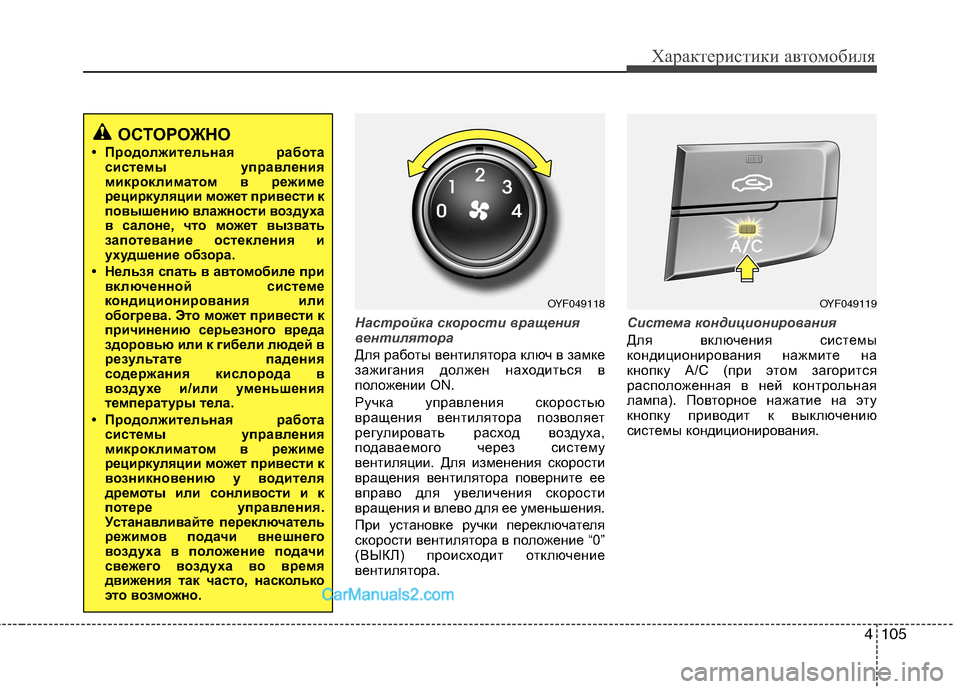

Настройка скорости вращения
вентилятора
Для работы вентилятора ключ в замке
зажигания должен находиться в
положении ON.
Ручка управления скоростью
вращения вентилятора позволяет
регулировать расход воздуха,
подаваемого через систему
вентиляции. Для изменения скорости
вращения вентилятора поверните ее
вправо для увеличения скорости
вращения и влево для ее уменьшения.
При установке ручки переключателя
скорости вентилятора в положение “0”
(ВЫКЛ) происходит отключение
вентилятора.
Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа). Повторное нажатие на эту
кнопку приводит к выключению
системы кондиционирования.
ОСТОРОЖНО
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции может привести к
повышению влажности воздуха
в салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
• Нельзя спать в а втомобиле при
включенной системе
кондиционирования или
обогрева. Это может привести к
причинению серьезного вреда
здоровью или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
• Продолжительная работа системы управления
микроклиматом в режиме
рециркуляции м ожет привести к
возникновению у водителя
дремоты или сонливости и к
потере управления.
Устанавливайте переключатель
режимов подачи внешнего
воздуха в положение подачи
свежего воздуха во время
движения так часто, насколько
это возможно.
OYF049118OYF049119

Характеристики автомобиля
106
4

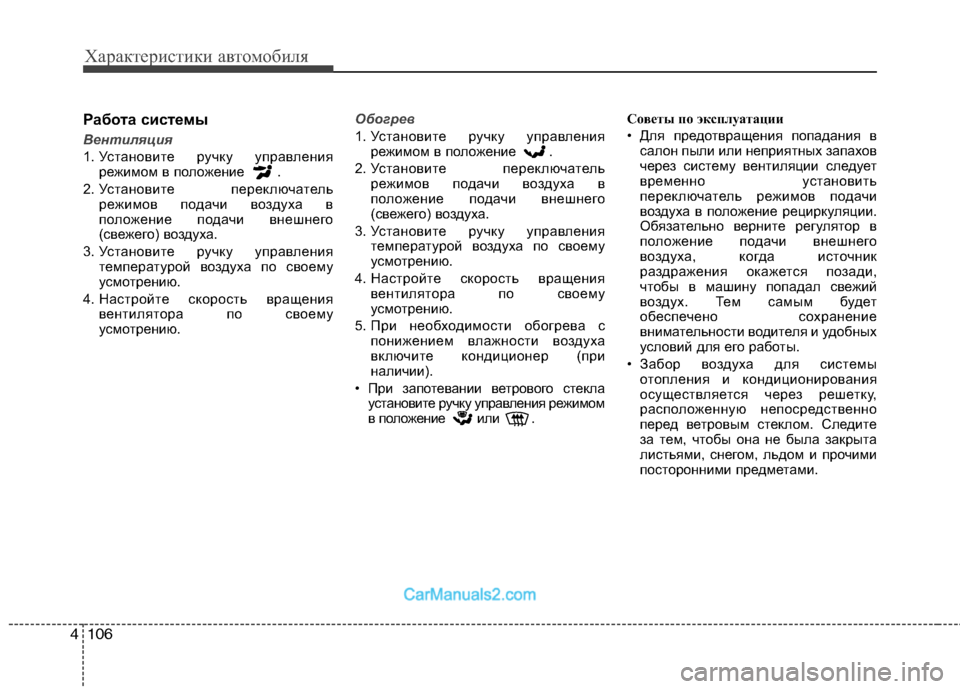

Работа системы
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
Обогрев
1. Установите ручку управлениярежимом в положение .
2. Установите переключатель режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления температурой воздуха по своему
усмотрению.
4. Настройте скорость вращения вентилятора по своему
усмотрению.
5. При необходимости обогрева с понижением влажности воздуха
включите кондиционер (при
наличии).
• При запотевании ветрового стекла установите ручку управления режимом
в положение или . Советы по эксплуатации
• Для предотвращения попадания в
салон пыли или неприятных запахов
через систему вентиляции следует
временно установить
переключатель режимов подачи
воздуха в положение рециркуляции.
Обязательно верните регулятор в
положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и удобных
условий для его работы.
• Забор воздуха для системы отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом. Следите
за тем, чтобы она не была закрыта
листьями, снегом, льдом и прочими
посторонними предметами.

4107
Характеристики автомобиля

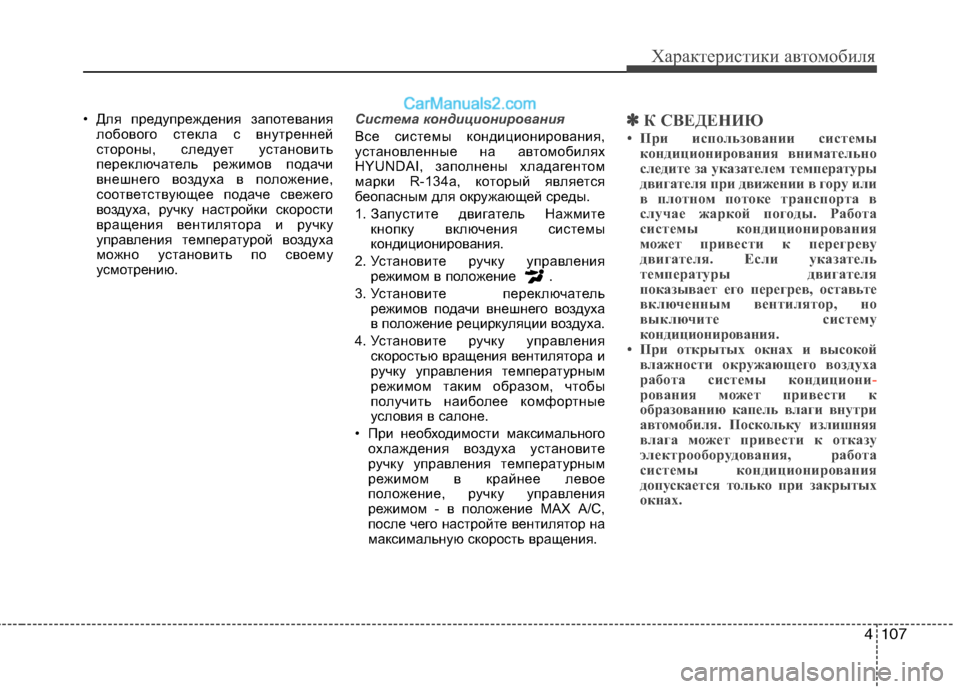

• Для предупреждения запотеваниялобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.Система кондиционирования
Все системы кондиционирования,
установленные на автомобилях
HYUNDAI, заполнены хладагентом
марки R-134a, который является
беопасным для окружающей среды.
1. Запустите двигатель Нажмите кнопку включения системы
кондиционирования.
2. Установите ручку управления режимом в положение .
3. Установите переключатель режимов подачи внешнего воздуха
в положение рециркуляции воздуха.
4. Установите ручку управления скоростью вращения вентилятора и
ручку управления температурным
режимом таким образом, чтобы
получить наиболее комфортные
условия в салоне.
• При необходимости максимального охлаждения воздуха установите
ручку управления температурным
режимом в крайнее левое
положение, ручку управления
режимом - в положение МАХ А/С,
после чего настройте вентилятор на
максимальную скорость вращения.
✽✽ К СВЕДЕНИЮ
• При использовании системы кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему
кондиционирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони
-рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.

Характеристики автомобиля
108
4

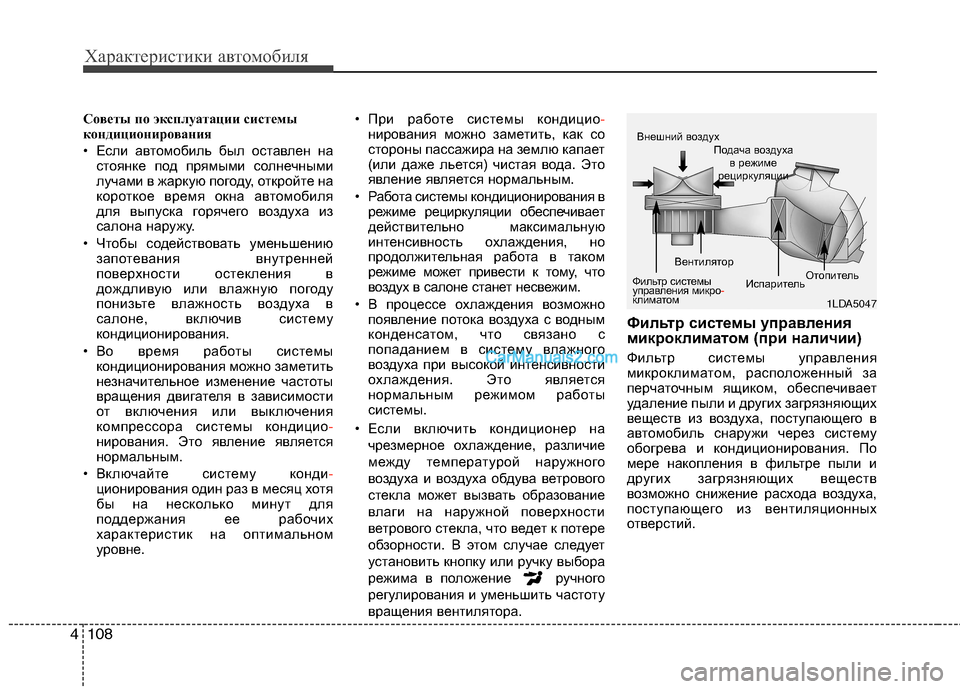

Советы по эксплуатации системы
кондиционирования
• Если автомобиль был оставлен на
стоянке под прямыми солнечными
лучами в жаркую погоду, откройте на
короткое время окна автомобиля
для выпуска горячего воздуха из
салона наружу.
• Чтобы содействовать уменьшению запотевания внутренней
поверхности остекления в
дождливую или влажную погоду
понизьте влажность воздуха в
салоне, включив систему
кондиционирования.
• Во время работы системы кондиционирования можно заметить
незначительное изменение частоты
вращения двигателя в зависимости
от включения или выключения
компрессора системы кондицио
-нирования. Это явление является
нормальным.
• Включайте систему конди
-ционирования один раз в месяц хотя
бы на несколько минут для
поддержания ее рабочих
характеристик на оптимальном
уровне. • При работе системы кондицио
-нирования можно заметить, как со
стороны пассажира на землю капает
(или даже льется) чистая вода. Это
явление является нормальным.
• Работа системы кондиционирования в режиме рециркуляции обеспечивает
действительно максимальную
интенсивность охлаждения, но
продолжительная работа в таком
режиме может привести к тому, что
воздух в салоне станет несвежим.
• В процессе охлаждения возможно появление потока воздуха с водным
конденсатом, что связано с
попаданием в систему влажного
воздуха при высокой интенсивности
охлаждения. Это является
нормальным режимом работы
системы.
• Если включить кондиционер на чрезмерное охлаждение, различие
между температурой наружного
воздуха и воздуха обдува ветрового
стекла может вызвать образование
влаги на наружной поверхности
ветрового стекла, что ведет к потере
обзорности. В этом случае следует
установить кнопку или ручку выбора
режима в положение ручного
регулирования и уменьшить частоту
вращения вентилятора. Фильтр системы управления
микроклиматом (при наличии)
Фильтр системы управления
микроклиматом, расположенный за
перчаточным ящиком, обеспечивает
удаление пыли и других загрязняющих
веществ из воздуха, поступающего в
автомобиль снаружи через систему
обогрева и кондиционирования. По
мере накопления в фильтре пыли и
других загрязняющих веществ
возможно снижение расхода воздуха,
поступающего из вентиляционных
отверстий.
1LDA5047
Внешний воздух
Подача воздухав режиме
рециркуляции
Фильтр системы
управления микро-климатом Вентилятор
ИспарительОтопитель

4109
Характеристики автомобиля

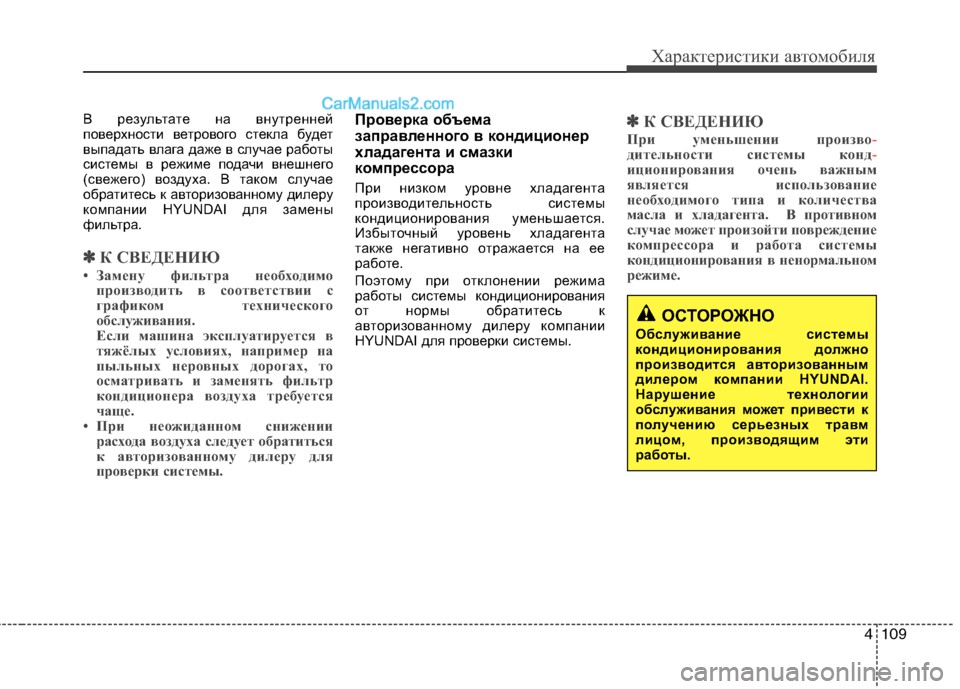

В результате на внутренней
поверхности ветрового стекла будет
выпадать влага даже в случае работы
системы в режиме подачи внешнего
(свежего) воздуха. В таком случае
обратитесь к авторизованному дилеру
компании HYUNDAI для замены
фильтра.
✽✽К СВЕДЕНИЮ
• Замену фильтра необходимо производить в соответствии с
графиком технического
обслуживания.
Если машина эксплуатируется в
тяжёлых условиях, например на
пыльных неровных дорогах, то
осматривать и заменять фильтр
кондиционера воздуха требуется
чаще.
• При неожиданном снижении
расхода воздуха следует обратиться
к авторизованному дилеру для
проверки системы.
Проверка объема
заправленного в кондиционер
хладагента и смазки
компрессора
При низком уровне хладагента
производительность системы
кондиционирования уменьшается.
Избыточный уровень хладагента
также негативно отражается на ее
работе.
Поэтому при отклонении режима
работы системы кондиционирования
от нормы обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки системы.✽✽ К СВЕДЕНИЮ
При уменьшении произво
-дительности системы конд-иционирования очень важным
является использование
необходимого типа и количества
масла и хладагента. В противном
случае может произойти повреждение
компрессора и работа системы
кондиционирования в ненормальном
режиме.
ОСТОРОЖНО
Обслуживание системы
кондиционирования должно
производится авторизованным
дилером компании HYUNDAI.
Нарушение технологии
обслуживания может привести к
получению серьезных травм
лицом, производящим эти
работы.

Характеристики автомобиля
110
4

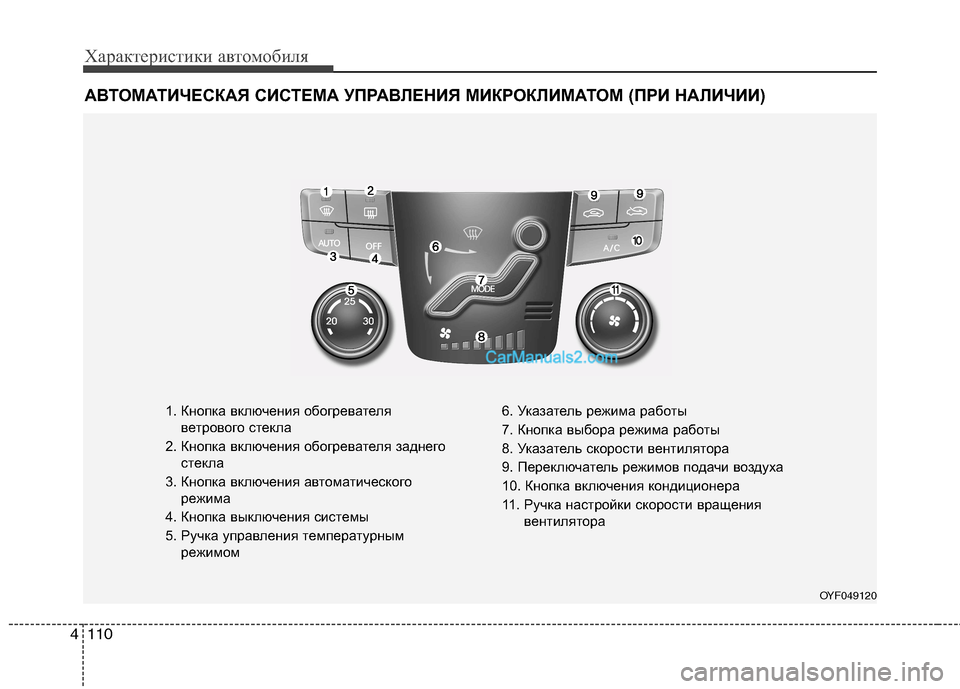

АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ (ПРИ НАЛИЧИИ)
1. Кнопка включения обогревателя
ветрового стекла
2. Кнопка включения обогревателя заднего стекла
3. Кнопка включения автоматического режима
4. Кнопка выключения системы
5. Ручка управления температурным режимом 6. Указатель режима работы
7. Кнопка выбора режима работы
8. Указатель скорости вентилятора
9. Переключатель режимов подачи воздуха
10. Кнопка включения кондиционера
11. Ручка настройки скорости вращения
вентилятора
OYF049120
