Wat te doen in een noodgeval
F040101AEN
Startprocedure met behulp van eenhulpaccu
1. Controleer of de hulpaccu die u wilt
gebruiken een 12 V accu is en
controleer als deze zich in een andere
auto bevindt of hij met de minpool aanmassa.
2. Als de hulpaccu zich in een andere auto bevindt, mogen beide auto's
elkaar niet raken.
3. Schakel alle elektrische verbruikers uit..
4. Sluit de startkabels aan in de volgorde die in de afbeelding is aangegeven.
Sluit eerst één klem van de startkabel
aan op de pluspool van de lege accu
(1) en de andere klem van dezelfde
kabel op de pluspool van de hulpaccu(2).
Sluit vervolgens één klem van de
andere kabel aan op de minpool vande hulpaccu (3) en de andere klem op
een metalen onderdeel (bijvoorbeeld
het motorhijsoog) uit de buurt van de
accu (4). Sluit de startkabel niet aan op
of in de buurt van draaiendeonderdelen. Zorg ervoor dat de startkabels
uitsluitend contact maken met de juisteaccupolen of de juiste
massaverbinding. Leun bij het
aansluiten niet over de accu.
5. Start de motor van de auto met de hulpaccu en laat deze met 2.000
omw/min draaien. Start vervolgens de
motor van de auto met de lege accu.
Laat uw auto controleren door een
officiële HYUNDAI-dealer als de oorzaak
van de lege accu niet duidelijk is.
F040200AUN Aanduwen of aanslepen
Een auto uitgerust met een
handgeschakelde transmissie mag niet
worden aangeduwd of aangesleeptomdat hierdoor het emissieregelsysteem
beschadigd kan raken.
Auto's die uitgerust zijn met een
automatische transmissie kunnen niet
worden aangeduwd of aangesleept.
Volg de aanwijzingen in dit gedeelte voor
het starten met een hulpaccu.
WAARSCHUWING
Probeer nooit een auto door middel
van slepen te starten. Wanneer de
auto plotseling naar voren schiet
als de motor aanslaat, kan een
aanrijding veroorzaakt worden.
OPMERKING - Accukabels
Sluit de startkabel verbonden met
de minpool (-) van de hulpaccu niet
aan op de minpool (-) van de legeaccu. Hierdoor kan de ontladenaccu oververhit raken en scheuren,waardoor er accuzuur lekt.

Wat te doen in een noodgeval
6
6
ALS DE MOTOR OVERVERHIT RAAKT
F050000AFD
Als uw temperatuurmeter een te hoge
temperatuur aangeeft, als u een
vermogensverlies bespeurt of wanneer uluid kloppende of pingelende geluiden
hoort, is de motor waarschijnlijk
oververhit geraakt. Als dat gebeurt moetu:
1. De auto zo snel mogelijk op een veilige plaats tot stilstand brengen.
2. De selectiehendel in stand P (automatische transmissie) of de
vrijstand (handgeschakelde
transmissie) zetten en de parkeerrem
activeren. De airconditioning
uitschakelen als deze ingeschakeld is.
3. Zet de motor uit als er koelvloeistof onder de auto uitloopt of stoom onder
de motorkap vandaan komt. Open de
motorkap niet zolang er nog
koelvloeistof onder de auto uitloopt of
stoom onder de motorkap vandaan
komt. Laat de motor draaien als er
geen koelvloeistof of stoom te zien is
en controleer of de koelventilator
draait. Zet de motor uit als de
koelventilator niet draait. 4. Controleer of de aandrijfriem voor de
waterpomp aanwezig is. Controleer als
dat het geval is of de aandrijfriem
voldoende gespannen is. Controleer
als de aandrijfriem in orde lijkt of er
koelvloeistof lekt uit de radiateur, de
slangen of onder de auto. (Als de
airconditioning ingeschakeld was, is
het normaal dat er water onder deauto uitloopt als u de auto tot stilstandbrengt.)
5. Zet de motor onmiddellijk uit als de ventilatorriem gebroken is of er
koelvloeistof lekt en roep de hulp van
een officiële HYUNDAI Erkend
Reparateur in. 6. Wacht tot de motortemperatuur weer
normaal is als u de oorzaak van de
oververhitting niet kunt vinden. Vul het
koelvloeistofreservoir voorzichtig bij tot
het merkteken halverwege als het
koelvloeistofniveau te laag is.
7. Rijd voorzichtig verder en wees alert op verdere tekenen van oververhitting.Neem contact op met een officiële
HYUNDAI Erkend Reparateur als de
motor weer oververhit raakt.
WAARSCHUWING
Voorkom letsel en zorg ervoor dat
uw haar, handen en kleding niet in
aanraking komen met bewegende
onderdelen van de motor zoals de
koelventilator en de aandrijfriemenals de motor draait.
WAARSCHUWING
Verwijder de radiateurdop nooit als
de motor heet is. Hierdoor kan er
koelvloeistof naar buiten spuiten
en kunt u ernstige brandwondenoplopen.
OPMERKING
Als er veel koelvloeistof verdwenen is, duidt dit op een lekkage in hetkoelsysteem en moet hetkoelsysteem zo snel mogelijk gecontroleerd worden door eenofficiële HYUNDAI ErkendReparateur.

67
Wat te doen in een noodgeval
LEKKE BAND
F070100ATQ
Krik en gereedschap
De krik en de wielmoersleutel
(krikslinger) bevinden zich in het
opbergvak onder de stoel van de
voorpassagier. Open het deksel van
het opbergvak om het gereedschap
te bereiken.
(1) Krik
(2) Wielmoersleutel (Krikslinger) F070101AUN
Aanwijzingen voor krikken
De krik is uitsluitend bedoeld voor
het verwisselen van een wiel.
Berg de krik zorgvuldig op om te
voorkomen dat hij tijdens het rijden
gaan rammelen. Neem de onderstaande aanwijzingen in acht om letsel te
voorkomen.
WAARSCHUWING
-
Verwisselen van wielen
Verwissel een wiel nooit op de rijbaan.
Zet de auto altijd in de berm. Plaats de krik op een stevige,
vlakke ondergrond. Bel de
wegenwacht voor hulpwanneer u de auto niet op een
veilige plek kunt plaatsen.
Plaats de krik uitsluitend op de daartoe bestemde plaats;
nooit onder de bumper of iets
dergelijks.
Anders zou de krik gemakkelijk om kunnen vallen
en ernstig letsel veroorzaken.
Begeef u nooit onder een auto
die alleen met een krik wordt
ondersteund. Plaats altijd
eerst extra steunen.
(Vervolg)
OTQ067003OTQ067017

Wat te doen in een noodgeval
8
6

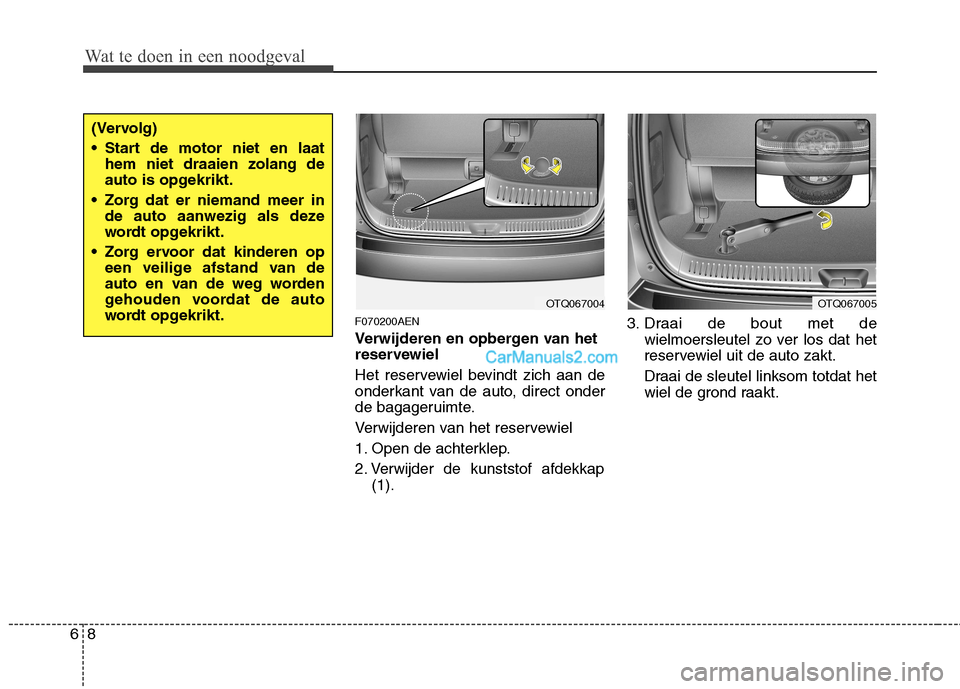

F070200AEN
Verwijderen en opbergen van het
reservewiel
Het reservewiel bevindt zich aan de
onderkant van de auto, direct onder
de bagageruimte.
Verwijderen van het reservewiel
1. Open de achterklep.
2. Verwijder de kunststof afdekkap
(1). 3. Draai de bout met de
wielmoersleutel zo ver los dat het
reservewiel uit de auto zakt.
Draai de sleutel linksom totdat het
wiel de grond raakt.
(Vervolg)
Start de motor niet en laathem niet draaien zolang de
auto is opgekrikt.
Zorg dat er niemand meer in de auto aanwezig als deze
wordt opgekrikt.
Zorg ervoor dat kinderen op een veilige afstand van de
auto en van de weg worden
gehouden voordat de auto
wordt opgekrikt.
OTQ067004OTQ067005

69
Wat te doen in een noodgeval
4. Blijf de sleutel linksom draaien alshet reservewiel de grond raakt en
trek het reservewiel naar buiten.
Draai de sleutel nooit te ver;
anders kan de reservewielhouder
beschadigd raken.
5. Verwijder de houder (1) uit het midden van het reservewiel. Opbergen van het reservewiel:
1. Plaats het wiel op de grond met
het ventiel naar boven.
2. Plaats het wiel onder de auto en bevestig de houder (1) midden in het wiel.
3. Draai de sleutel rechtsom totdat hij klikt.
WAARSCHUWING
Zorg dat de reservewielhouder
en het midden van het
reservewiel goed uitgelijnd zijn
om te voorkomen dat het
reservewiel gaat rammelen.
Anders kan het reservewiel uit
de houder vallen waardoor een
ongeluk kan ontstaan.
OTQ067006OTQ067007

Wat te doen in een noodgeval
10
6
F070300ATQ Wielen verwisselen
1. Plaats de auto op een stevige en
vlakke ondergrond en trek de
parkeerrem stevig aan.
2. Zet de versnellingspook in de achteruitversnelling
(handgeschakelde transmissie) of
zet de selectiehendel in stand P
(automatische transmissie).
3. Schakel de alarmknipperlichten in. 4. Neem de wielmoersleutel, de krik
en het reservewiel uit de auto.
5. Plaats wielblokken voor en achter het wiel dat zich diagonaal
tegenover het te verwisselen wiel
bevindt.
WAARSCHUWING -
Wielen verwisselen
Trek de parkeerrem altijd
volledig aan en blokkeer het
wiel dat zich diagonaal
tegenover het te verwisselen
wiel bevindt om te voorkomendat de auto tijdens het
verwisselen van een wiel
beweegt.
Geadviseerd wordt om blokken voor en achter dewielen te plaatsen en iedereende auto te laten verlaten
voordat deze wordt opgekrikt.
OTQ047006KOTQ067022

611
Wat te doen in een noodgeval
6. Draai de wielmoeren linksom éénslag los. Verwijder deze nog niet
voordat het wiel los van de grond
is. 7. Plaats de krik onder het steunpunt
dat zich het dichtst bij het te
verwisselen wiel bevindt. Plaats de
krik op de aangegeven plaats
onder de dorpel. De krikpunten
zijn extra verstevigd en zijn
herkenbaar aan de uitsparingen in
de dorpelrand. 8. Steek de krikslinger in de krik en
draai de slinger rechtsom totdat
het wiel net van de grond loskomt.
Deze afstand bedraagt ongeveer
30 mm (1,2 in). Controleer
alvorens de wielmoeren te
verwijderen of de auto stabielstaat en er geen kans bestaat dat
de auto van de krik glijdt of
beweegt.
WAARSCHUWING -
Krikpunten
Gebruik altijd de bij de auto
aanwezige krik en de juiste
kriksteunpunten. Gebruik nooit
andere delen van de carrosserie
om de auto op te krikken. Dit omde kans op letsel te beperken.
OTQ067018OTQ067008OTQ067016

Wat te doen in een noodgeval
12
6
9. Draai de wielmoeren verder los en
verwijder ze. Schuif het wiel van de wielbouten af en leg het wiel
plat neer, zodat het niet kan
wegrollen. Pak het reservewiel op,
breng de gaten voor de wielboutenin lijn met de wielbouten en schuif
het wiel op de wielbouten. Houdhet wiel iets scheef en begin met
het bovenste gat in lijn te brengen
met de bovenste wielbout als het
niet lukt het wiel in één keertegelijk op alle wielbouten te
schuiven. Beweeg vervolgens het
wiel iets heen en weer zodat het
op de overige wielbouten
geschoven kan worden. 10. Druk het wiel tegen de wielnaaf
aan, plaats de wielmoeren op de
wielbouten en draai ze handvast.Plaats de wielmoeren met deconische kant naar de wielnaaf
gericht. Beweeg het wiel heen en
weer om te controleren of het
wiel goed aanligt en draai de
wielmoeren zo ver mogelijk metde hand aan.
11. Laat de auto zakken door de wielsleutel linksom te draaien.
WAARSCHUWING
De velgen en wieldoppen
kunnen scherpe randen
hebben. Ga er, om te
voorkomen dat u zich bezeert,
voorzichtig mee om. Controleer
voor het plaatsen van het wiel
of er niets (modder, teer, grind,enz.) op de wielnaaf of de velgaanwezig is dat zou kunnen
voorkomen dat het wiel goed
tegen de wielnaaf aanligt.
Verwijder eventuele
verontreinigingen. Als het wiel
niet goed tegen de wielnaaf
aanligt, zouden de wielmoeren
los kunnen lopen, waardoor u
het wiel zou kunnen verliezen.
Als u een wiel verliest, kunt u de
controle over de auto
kwijtraken. Hierdoor kan ernstigletsel ontstaan.
