2011 Hyundai Azera Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
45
B230C03A-GST Sichern eines Kinder- Rückhaltesystems mit obenliegender Gurtbefestigung Drei Rückhaltesystem-Verankerungs- punkte für Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.
B230C01TG
Abdeckung der Verankerung
1. Die Abdeckung des jeweiligenRückhaltesystem-Verankerungs- punkt auf der hinteren Ablage öffnen. Hakenhalter des Kindersitzes
Verankerungspunkten ausgestattet, die den Einbau von Kinder- oder Babysitzenerleichtern.B230B02A-GST Verwenden eines Kinder- Rückhaltesystems mit benliegender Gurtbefestigung Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingstrageschale unbedingt empfehlenswert. Dieser Kinder- bzw.Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleran-weisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeugangebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Rückhaltesystem-Schraube, Halter (5/16"-30 mm)
B230B01TG
Unterlegscheibe, Konische Feder Halter, Kinderrückhaltesystemhaken
Sicherungsscheibe
!WARNUNG:
Auch wenn der Beifahrerairbag über den entsprechenden Schalter deaktiviert ist (Schalterstellung OFF),empfehlen wir, ein Kinderrückhaltesystem immer nur auf einem Rücksitz zu befestigen.Wenn es unter besonderen Umständen notwendig sein sollte, ein Kinderrückhaltesystem auf demvorderen Beifahrersitz zu installieren, muss der Beifahrerairbag unbedingt deaktiviert werden, damit dieSicherheit Ihres Kindes nicht gefährdet wird.

1EIGENSCHAFTEN DES HYUNDAI
46
B230C02TG

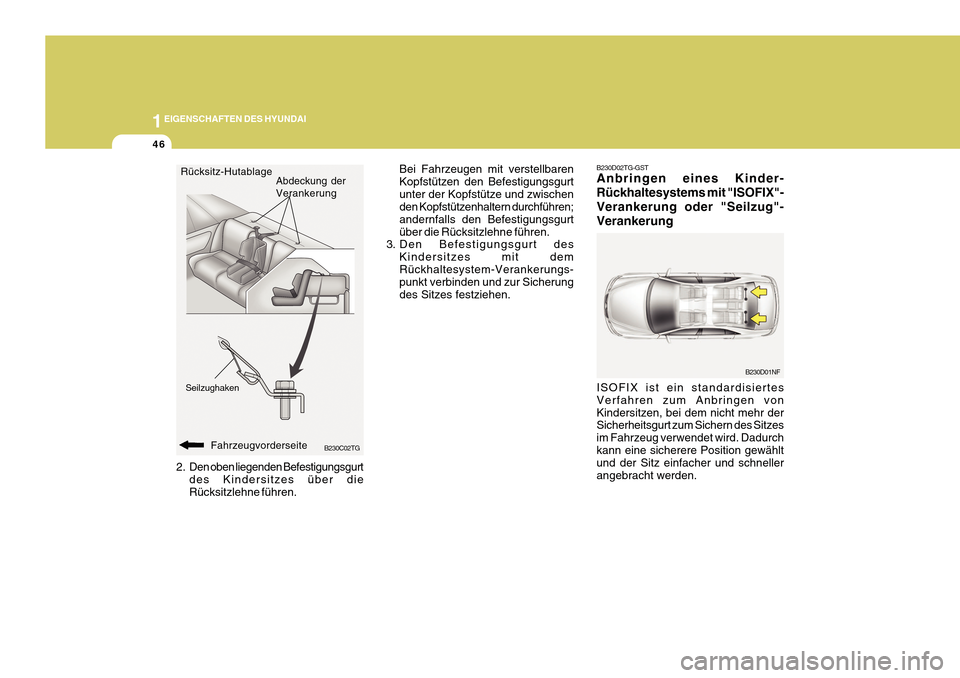

2. Den oben liegenden Befestigungsgurt
des Kindersitzes über die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbarenKopfstützen den Befestigungsgurtunter der Kopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Befestigungsgurtüber die Rücksitzlehne führen.
3. Den Befestigungsgurt des
Kindersitzes mit demRückhaltesystem-Verankerungs- punkt verbinden und zur Sicherung des Sitzes festziehen.
Rücksitz-Hutablage
Fahrzeugvorderseite Abdeckung der Verankerung
Seilzughaken
B230D02TG-GST Anbringen eines Kinder- Rückhaltesystems mit "ISOFIX"-Verankerung oder "Seilzug"-Verankerung ISOFIX ist ein standardisiertes Verfahren zum Anbringen vonKindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurchkann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden. B230D01NF

1
EIGENSCHAFTEN DES HYUNDAI
47
OTG030304

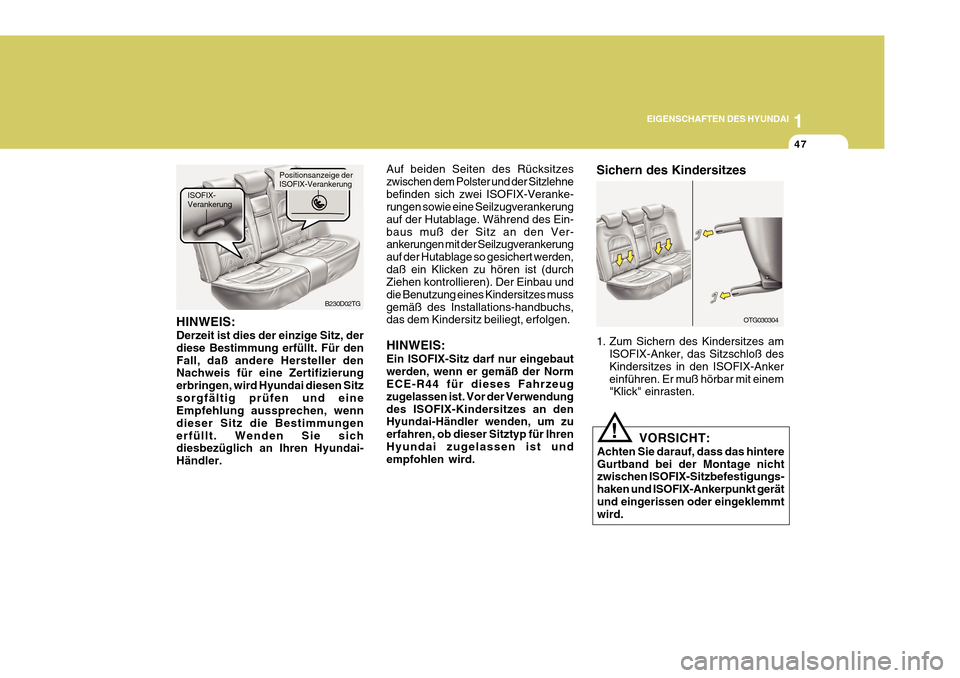

1. Zum Sichern des Kindersitzes am
ISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Ankereinführen. Er muß hörbar mit einem "Klick" einrasten.
Sichern des Kindersitzes
Auf beiden Seiten des Rücksitzes zwischen dem Polster und der Sitzlehnebefinden sich zwei ISOFIX-Veranke- rungen sowie eine Seilzugverankerung auf der Hutablage. Während des Ein-baus muß der Sitz an den Ver- ankerungen mit der Seilzugverankerung auf der Hutablage so gesichert werden,daß ein Klicken zu hören ist (durch Ziehen kontrollieren). Der Einbau und die Benutzung eines Kindersitzes mussgemäß des Installations-handbuchs, das dem Kindersitz beiliegt, erfolgen. HINWEIS: Ein ISOFIX-Sitz darf nur eingebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendungdes ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für IhrenHyundai zugelassen ist und empfohlen wird.
HINWEIS: Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für denFall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitzsorgfältig prüfen und eine Empfehlung aussprechen, wenn dieser Sitz die Bestimmungenerfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai- Händler. B230D02TG
ISOFIX- Verankerung
Positionsanzeige der ISOFIX-Verankerung
!
VORSICHT:
Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht zwischen ISOFIX-Sitzbefestigungs- haken und ISOFIX-Ankerpunkt gerätund eingerissen oder eingeklemmt wird.

1EIGENSCHAFTEN DES HYUNDAI
48

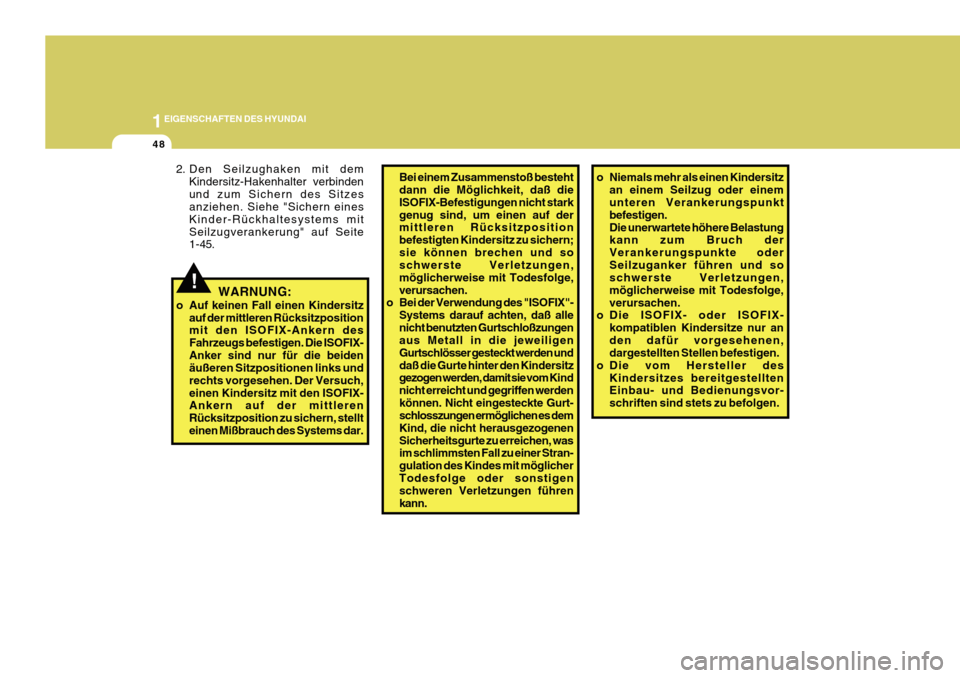

!WARNUNG:
o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition
mit den ISOFIX-Ankern des Fahrzeugs befestigen. Die ISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechts vorgesehen. Der Versuch,einen Kindersitz mit den ISOFIX- Ankern auf der mittleren Rücksitzposition zu sichern, stellteinen Mißbrauch des Systems dar.
2. Den Seilzughaken mit dem
Kindersitz-Hakenhalter verbinden
und zum Sichern des Sitzes anziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mitSeilzugverankerung" auf Seite
1-45. Bei einem Zusammenstoß bestehtdann die Möglichkeit, daß die ISOFIX-Befestigungen nicht starkgenug sind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern;sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge,verursachen.
o Bei der Verwendung des "ISOFIX"-
Systems darauf achten, daß allenicht benutzten Gurtschloßzungen aus Metall in die jeweiligen Gurtschlösser gesteckt werden unddaß die Gurte hinter den Kindersitz gezogen werden, damit sie vom Kind
nicht erreicht und gegriffen werden können. Nicht eingesteckte Gurt-
schlosszungen ermöglichen es dem Kind, die nicht herausgezogenenSicherheitsgurte zu erreichen, was im schlimmsten Fall zu einer Stran- gulation des Kindes mit möglicherTodesfolge oder sonstigen schweren Verletzungen führen kann. o Niemals mehr als einen Kindersitz
an einem Seilzug oder einem unteren Verankerungspunkt befestigen.Die unerwartete höhere Belastung kann zum Bruch der Verankerungspunkte oderSeilzuganker führen und so schwerste Verletzungen, möglicherweise mit Todesfolge,verursachen.
o Die ISOFIX- oder ISOFIX-
kompatiblen Kindersitze nur anden dafür vorgesehenen, dargestellten Stellen befestigen.
o Die vom Hersteller des Kindersitzes bereitgestelltenEinbau- und Bedienungsvor- schriften sind stets zu befolgen.

1
EIGENSCHAFTEN DES HYUNDAI
49

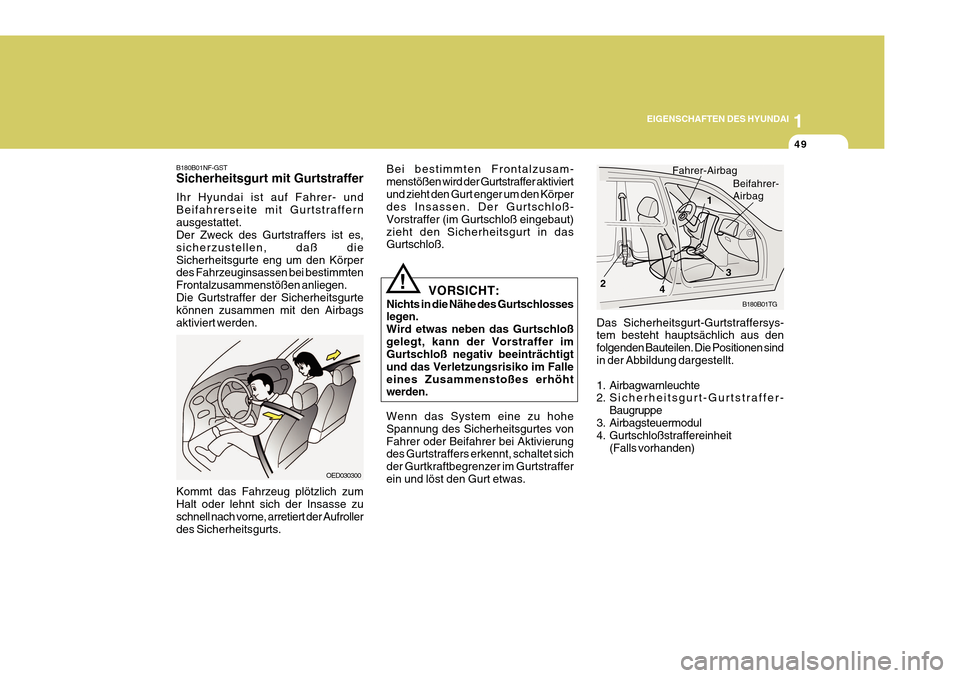

B180B01NF-GST Sicherheitsgurt mit Gurtstraffer Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffernausgestattet. Der Zweck des Gurtstraffers ist es, sicherzustellen, daß dieSicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen.Die Gurtstraffer der Sicherheitsgurte können zusammen mit den Airbags aktiviert werden. Kommt das Fahrzeug plötzlich zum Halt oder lehnt sich der Insasse zuschnell nach vorne, arretiert der Aufroller des Sicherheitsgurts.
OED030300
VORSICHT:
Nichts in die Nähe des Gurtschlosses legen. Wird etwas neben das Gurtschloßgelegt, kann der Vorstraffer im Gurtschloß negativ beeinträchtigt und das Verletzungsrisiko im Falleeines Zusammenstoßes erhöht werden. B180B01TG
12
3
Fahrer-Airbag
Beifahrer- Airbag
4
Bei bestimmten Frontalzusam- menstößen wird der Gurtstraffer aktiviertund zieht den Gurt enger um den Körper des Insassen. Der Gurtschloß- Vorstraffer (im Gurtschloß eingebaut)zieht den Sicherheitsgurt in das Gurtschloß.
!
Wenn das System eine zu hohe Spannung des Sicherheitsgurtes vonFahrer oder Beifahrer bei Aktivierung des Gurtstraffers erkennt, schaltet sich der Gurtkraftbegrenzer im Gurtstrafferein und löst den Gurt etwas. Das Sicherheitsgurt-Gurtstraffersys- tem besteht hauptsächlich aus den folgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.
1. Airbagwarnleuchte
2. Sicherheitsgurt-Gurtstraffer-
Baugruppe
3. Airbagsteuermodul
4. Gurtschloßstraffereinheit
(Falls vorhanden)

1EIGENSCHAFTEN DES HYUNDAI
50
HINWEIS:
o Sowohl der Sicherheitsgurt mitGurtstraffer auf der Fahrer- als auch auf der Beifahrerseite werdenbei bestimmten Frontalzusammenstößen aktiviert. Die Sicherheitsgurte mitGurtstraffer können entweder allein aktiviert werden oder bei ausreichender Schwere desFrontalzusammenstoßes zusammen mit den Airbags.
o Wenn die Gurtstraffer aktiviert werden, ist möglicherweise einlautes Geräusch zu hören und ein feiner Staub zu sehen, derwie Rauch aussieht. Dies sind normale Betriebsbedingungen und nicht gefährlich.
o Obwohl er harmlos ist, kann der feine Staub zu Hautirritationenführen und sollte nicht überlängere Zeiträume eingeatmet werden. Daher die Hände und das Gesicht sorgfältig waschen,nachdem Sie in einen Unfall verwickelt waren, bei dem die Gurtstraffer aktiviert wurden.
! VORSICHT:
o Da der Sensor zur Aktivierung des SRS-Airbags an den Gurtstraffer- Sicherheitsgurt angeschlossen ist,leuchtet die SRS-Airbag- Warnleuchte auf der Instrumententafel nach demEinschalten der Zündung etwa 6 Sekunden lang und sollte danach ausgehen.
o Wenn der Gurtstraffer- Sicherheitsgurt nicht einwandfreifunktioniert, leuchtet die Warnleuchte auf, auch wenn es keine Störung im SRS-Airbagsystem gibt.Wenn die SRS-Airbag-Warnleuchte nicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung "ON"gedreht wurde, oder wenn sie eine Sekunde lang blinkt und dann ständig leuchtet, nachdem sie etwa6 Sekunden lang geleuchtet hat, oder wenn sie während der Fahrt aufleuchtet, muß unverzüglich derGurtstraffer oder der SRS-Airbag in einer Hyundai-Vertragswerkstatt überprüft werden.!WARNUNG:
Damit der Sicherheitsgurt mit Gurtstraffer korrekt funktioniert muß der Sicherheitsgurt richtigangelegt und in korrekter Stellung eingestellt sein.

1
EIGENSCHAFTEN DES HYUNDAI
51

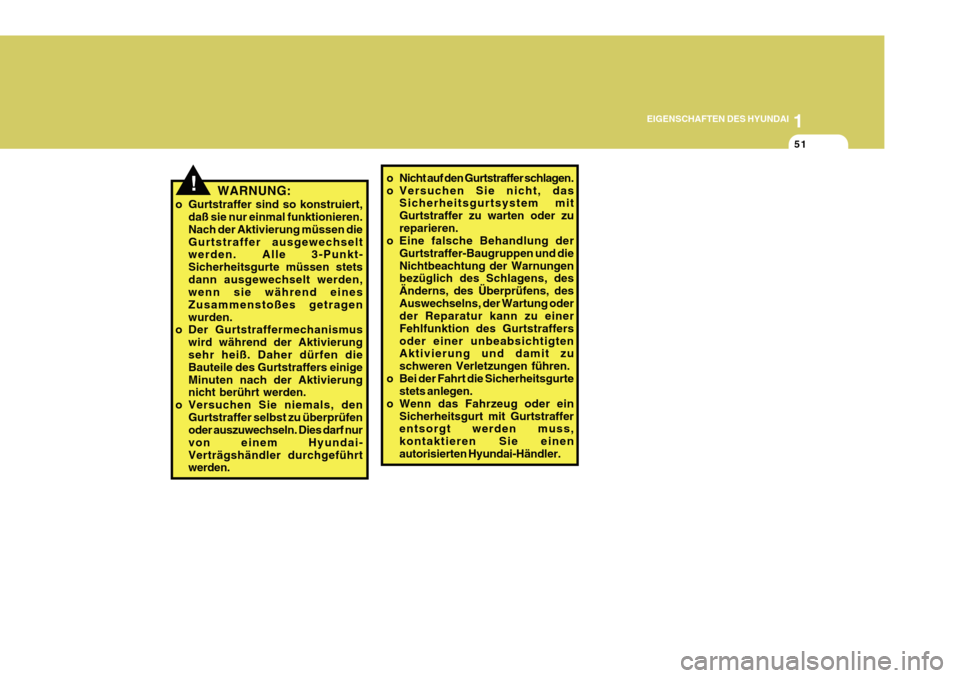

o Nicht auf den Gurtstraffer schlagen.
o Versuchen Sie nicht, das
Sicherheitsgurtsystem mitGurtstraffer zu warten oder zureparieren.
o Eine falsche Behandlung der
Gurtstraffer-Baugruppen und dieNichtbeachtung der Warnungen bezüglich des Schlagens, des Änderns, des Überprüfens, desAuswechselns, der Wartung oder der Reparatur kann zu einer Fehlfunktion des Gurtstraffersoder einer unbeabsichtigten Aktivierung und damit zu schweren Verletzungen führen.
o Bei der Fahrt die Sicherheitsgurte stets anlegen.
o Wenn das Fahrzeug oder ein
Sicherheitsgurt mit Gurtstraffer entsorgt werden muss, kontaktieren Sie einenautorisierten Hyundai-Händler.!WARNUNG:
o Gurtstraffer sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen dieGurtstraffer ausgewechselt werden. Alle 3-Punkt- Sicherheitsgurte müssen stetsdann ausgewechselt werden, wenn sie während eines Zusammenstoßes getragenwurden.
o Der Gurtstraffermechanismus
wird während der Aktivierung sehr heiß. Daher dürfen die Bauteile des Gurtstraffers einigeMinuten nach der Aktivierung nicht berührt werden.
o Versuchen Sie niemals, den Gurtstraffer selbst zu überprüfenoder auszuwechseln. Dies darf nur von einem Hyundai-Verträgshändler durchgeführt werden.

1EIGENSCHAFTEN DES HYUNDAI

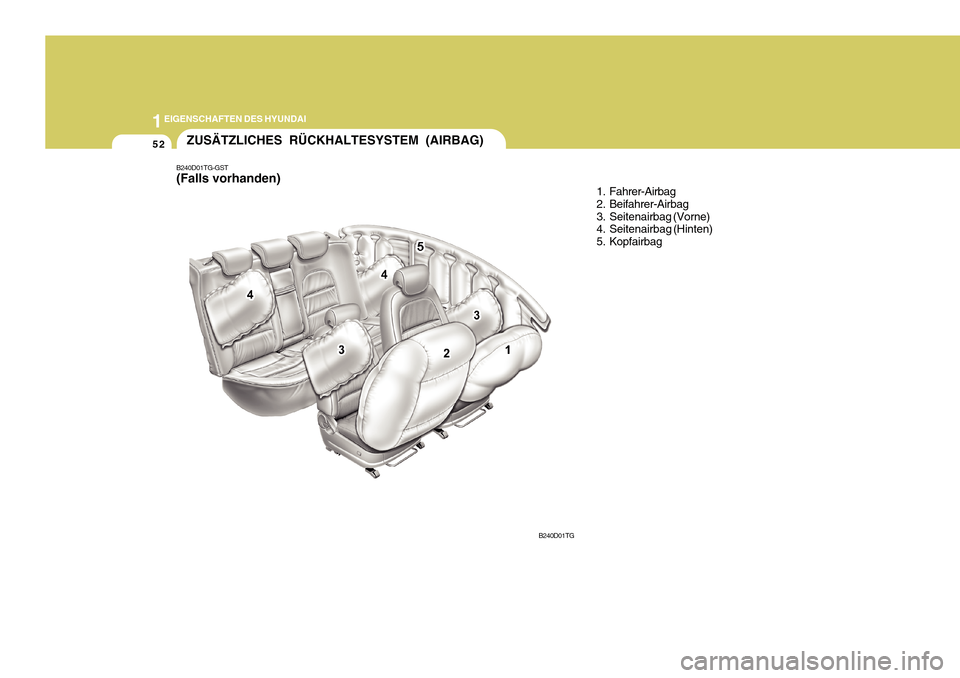

52ZUSÄTZLICHES RÜCKHALTESYSTEM (AIRBAG)
1. Fahrer-Airbag
2. Beifahrer-Airbag
3. Seitenairbag (Vorne)
4. Seitenairbag (Hinten)
5. Kopfairbag
B240D01TG
B240D01TG-GST (Falls vorhanden)
