2011 Hyundai Azera Betriebsanleitung (in German)

4KORROSIONSSCHUTZ & PFLEGE
2KORROSIONSSCHUTZ
E010D01A-AST Feuchtigkeit - Nährboden für Korrosion Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten entsteht.Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über demGefrierpunkt beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit inBerührung mit den Fahrzeugoberflächen, da die Feuchtig- keit nur langsam verdampft. Der besondere Feind desKorrosionsschutzes ist Schlamm, dadieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbstwenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosionvorantreiben. Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigtwerden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeit verdunsten könnte. Unter diesenUmständen ist es besonders wichtig, das Fahrzeug in trockenen Zustand und frei von Schlamm oderAnsammlungen anderer Stoffe zu halten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allemfür die Unterseite des Fahrzeugs.
E010A01A-AST Unter Zugrundelegung der höchstent- wickelten Entwurfs- und Konstruktionsgrundsätze zurBekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teildes Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständig- keit des Hyundai zu gewährleisten, istauch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich.
E010C01A-AST Hohe Korrosionsbeanspruchung Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosivenStoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigstenUrsachen von beschleunigter Korrosion sind Streusalz, Staubbeseitigungschemikalien,Seeluft und Industrieschadstoffe.
E010B01A-AST Häufige Korrosionsursachen Die häufigsten Ursachen für Korrosion sind die folgenden:
o Streusalz, Schmutz und Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.
o Absplitterungen von Lack oder Schutzschichten durch Steine,Schotter oder Abrieb sowie Kratzerund Beulen, die das Metall ungeschützt der Korrosion aussetzen.

4
KORROSIONSSCHUTZ & PFLEGE
3
E020B01A-AST Das Fahrzeug sauberhalten Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauberund frei von korrosiven Stoffen zu halten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtunggelten.
o In Gegenden mit hochkorrosiven
Umwelteinflüssen häufiger Verwendung von Streusalz, Meeresnähe, mit industriellerSchadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutzvorgernommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlichabgespritzt und nach dem Winter sorgfältig gereinigt werden. o Bei der Reinigung des
Fahrzeugunterbodens besonders auf die unter den Kotflügeln befindlichen Bauelemente und andere Bereiche achten, die vonaußen nicht einsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlammnur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen vonSchlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung.
o Bei der Reinigung der unteren Türhälften, der Schwellen und desTürrahmens darauf achten, daß dieAblauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kann und nicht innen eingeschlossen wird. E020D01A-AST Lack- und Zierleisten in gutem Zustand halten Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich miteinem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsent- stehung zu verringern. Scheint blankesMetall durch, sollte ein Hyundai- Vertragshändler aufgesucht werden.
E020C01A-AST Die Garage trocken halten Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen.Eine feuchte Garage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder dasFahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einerbeheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß dieFeuchtigkeit entweichen kann.
VERHINDERN VON KORROSION
E020A01A-AST Wenn die folgenden Punkte beachtet werden, kann die Entstehung vonKorrosion verhindert werden:

4KORROSIONSSCHUTZ & PFLEGE
4
E020E01A-AST Nicht den Innenraum vergessen Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppichansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen undsicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalienim Fahrzeug besonders vorsichtig vorgehen: Solche Stoffe dürfen nur in geeignetenContainern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen entfernt und der Boden mitklarem Wasser abgespült und sorgfältig getrocknet werden.WASCHEN UND EINWACHSEN
E030A02A-AST Waschen des Hyundai Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche nochvon der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen. Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkungund kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kannLuftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von derOberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oderStaubbeseitigungschemikalien eingesetzt werden, muß besonders auf die Fahrzeugunterseite geachtetwerden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach demDurchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen.Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen. Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf derPackung beachten. Diese Reinigungsmittel sind beim Hyundai-Händler oder beiFachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin,starken Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen. Zum Waschen einen sauberen Schwamm oder ein Tuch verwenden und dieses häufig ausspülen. Den Lack nicht durch zu starkes Reibenbeschädigen. Hartnäckige Flecken müssen häufiger befeuchtet und schrittweise entfernt werden. Weißwandreifen mit einer harten Bürste oder mit einem mit Seifebeschichteten Stahlwollschwamm reinigen. Zum Reinigen von Kunststoff- Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasserverwenden.

4
KORROSIONSSCHUTZ & PFLEGE
5
Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen Reinigungsmittel gesäubertwerden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren undEinwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winterbesonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen. Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung.Um den Fahrzeuglack gegen Beschädigung und Korrosion zu schützen, muß das Fahrzeug(mindestens einmal im Monat) gereinigt werden. Dabei besonders auf das Entfernen von Salz, Schlamm undanderen Substanzen an der Unterseite der Fahrzeugspritzbleche achten. Sicherstellen, daß dieAuslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann durchkleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insekten- rückständen und Vogelkot verursacht werden, wenn dies nicht sofort entferntwird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftes Autowaschmittelbenutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasser abgespült werden.Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedrigerLuftfeuchtigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, um Streifenbildung zu vermeiden. Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuchtrocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt, so daß beim Trocknen keineWasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung des Lacks führen kann. Kerben oderKratzer im Lack müssen mit einem Lackstift abgedeckt werden, damit Korrosion verhindert wird.
VORSICHT:
o Verwenden Sie für die Fahrzeugwäsche keine aggressiven Reinigungsmittel, keine chemischen Reiniger undkein heißes Wasser. Waschen Sie das Fahrzeug nicht, wenn die Karosserie heiß ist oder dasFahrzeug intensiver Sonnenbestrahlung ausgesetzt ist.
o Gehen Sie sorgfältig vor, wenn Sie die Seitenscheiben IhresFahrzeugs waschen. Besonders bei der Verwendungeines Hochdruckreinigers. Wasser könnte durch die Fenster eindringen, sodass dieInnenausstattung nass werden könnte.
o Um eine Beschädigung der Kunststoffteile zu vermeiden,verwenden Sie für die Reinigung keine chemischen Lösungsmittelund keine aggressiven Reinigungsmittel.
!

4KORROSIONSSCHUTZ & PFLEGE
6

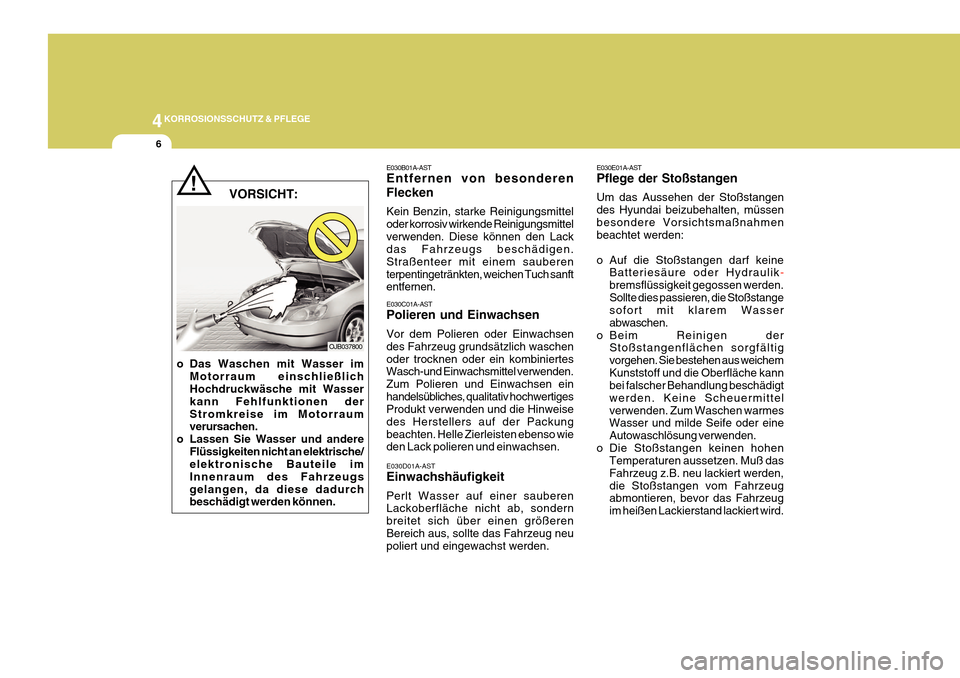

E030E01A-AST Pflege der Stoßstangen Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssenbesondere Vorsichtsmaßnahmen beachtet werden:
o Auf die Stoßstangen darf keineBatteriesäure oder Hydraulik
-
bremsflüssigkeit gegossen werden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.
o Beim Reinigen der Stoßstangenflächen sorgfältigvorgehen. Sie bestehen aus weichemKunststoff und die Oberfläche kann bei falscher Behandlung beschädigt werden. Keine Scheuermittelverwenden. Zum Waschen warmes Wasser und milde Seife oder eine Autowaschlösung verwenden.
o Die Stoßstangen keinen hohen Temperaturen aussetzen. Muß dasFahrzeug z.B. neu lackiert werden,die Stoßstangen vom Fahrzeug abmontieren, bevor das Fahrzeug im heißen Lackierstand lackiert wird.
E030D01A-AST Einwachshäufigkeit Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größerenBereich aus, sollte das Fahrzeug neu poliert und eingewachst werden.
E030C01A-AST Polieren und Einwachsen Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschenoder trocknen oder ein kombiniertes Wasch-und Einwachsmittel verwenden. Zum Polieren und Einwachsen einhandelsübliches,
qualitativ hochwertiges
Produkt verwenden und die Hinweisedes Herstellers auf der Packungbeachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen.
E030B01A-AST Entfernen von besonderen Flecken Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel
verwenden.
Diese können den Lack
das Fahrzeugs beschädigen.Straßenteer mit einem sauberenterpentingetränkten, weichen Tuch sanft entfernen.
OJB037800
! VORSICHT:
o Das Waschen mit Wasser im Motorraum einschließlich Hochdruckwäsche mit Wasser kann Fehlfunktionen derStromkreise im Motorraum verursachen.
o Lassen Sie Wasser und andere Flüssigkeiten nicht an elektrische/elektronische Bauteile im Innenraum des Fahrzeugsgelangen, da diese dadurch beschädigt werden können.

4
KORROSIONSSCHUTZ & PFLEGE

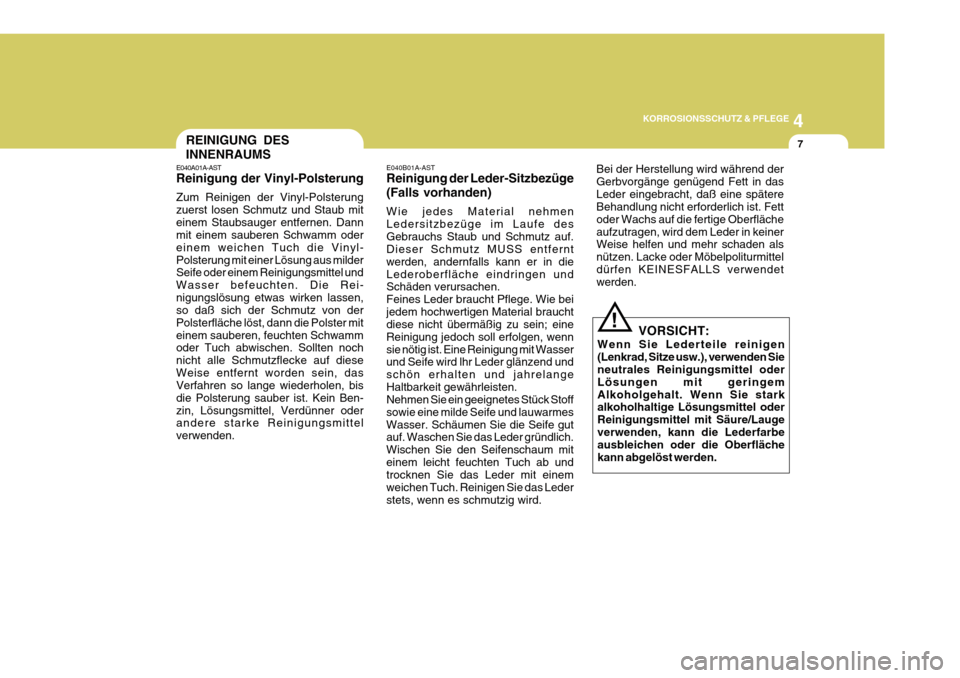

7REINIGUNG DES INNENRAUMS
E040B01A-AST Reinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe desGebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in dieLederoberfläche eindringen und Schäden verursachen. Feines Leder braucht Pflege. Wie beijedem hochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wennsie nötig ist. Eine Reinigung mit Wasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelangeHaltbarkeit gewährleisten. Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmesWasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum miteinem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Tuch. Reinigen Sie das Lederstets, wenn es schmutzig wird.
E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub miteinem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Rei-nigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster miteinem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf dieseWeise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Ben-zin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.
Bei der Herstellung wird während derGerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden.
VORSICHT:
Wenn Sie Lederteile reinigen (Lenkrad, Sitze usw.), verwenden Sie neutrales Reinigungsmittel oder Lösungen mit geringemAlkoholgehalt. Wenn Sie stark alkoholhaltige Lösungsmittel oder Reinigungsmittel mit Säure/Laugeverwenden, kann die Lederfarbe ausbleichen oder die Oberfläche kann abgelöst werden.
!

4KORROSIONSSCHUTZ & PFLEGE

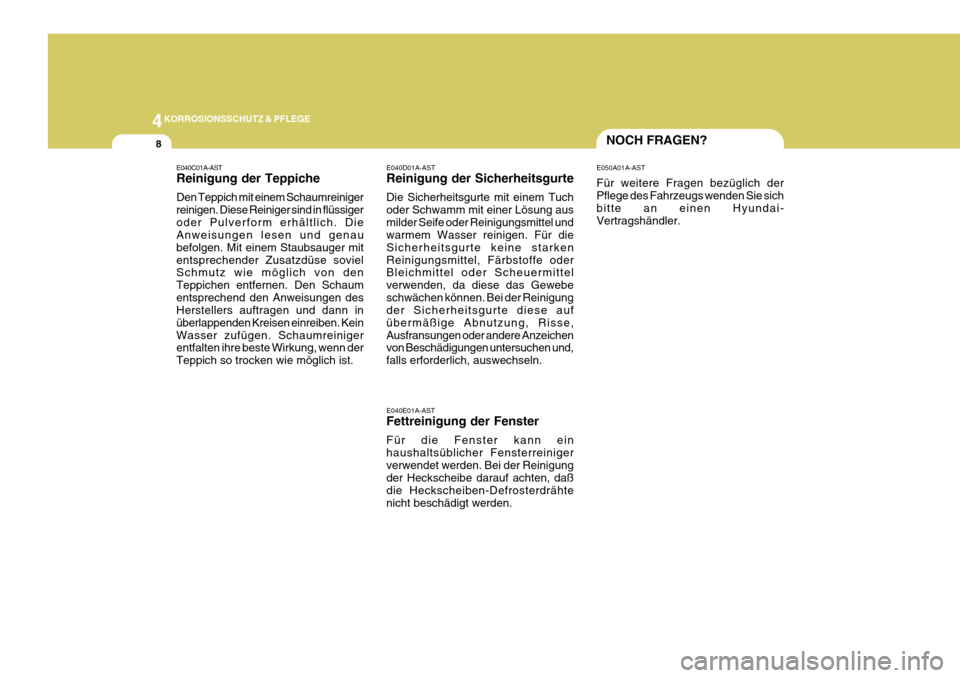

8NOCH FRAGEN?
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung ausmilder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starkenReinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebeschwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse,Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-AST Fettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreinigerverwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähtenicht beschädigt werden. E050A01A-AST Für weitere Fragen bezüglich der Pflege des Fahrzeugs wenden Sie sich bitte an einen Hyundai- Vertragshändler.
E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssigeroder Pulverform erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.

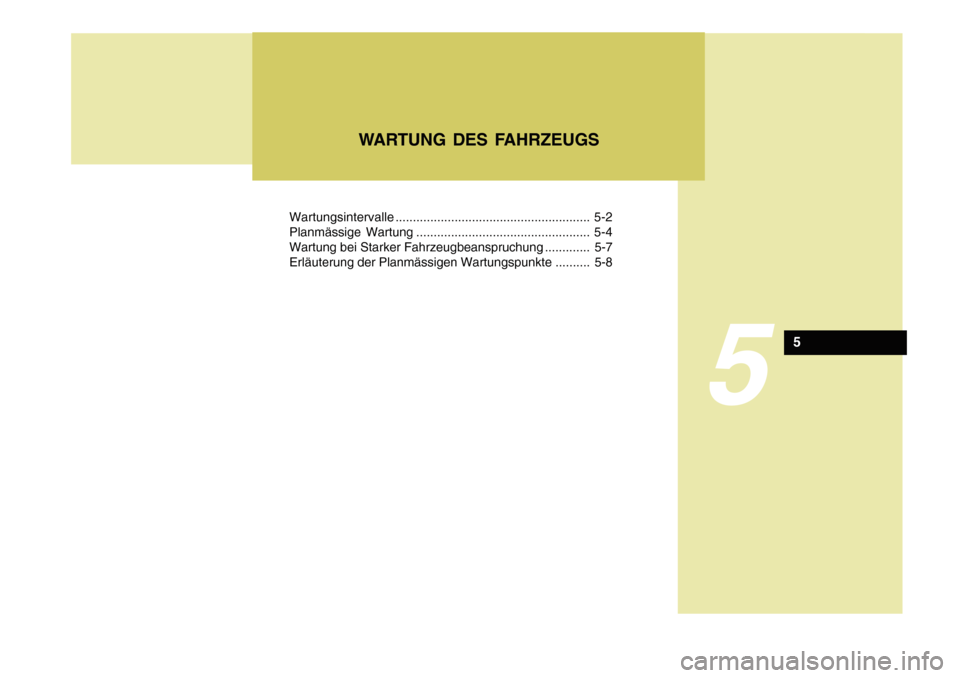

Wartungsintervalle........................................................ 5-2
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-7
Erläuterung der Planmässigen Wartungspunkte .......... 5-8
5
WARTUNG DES FAHRZEUGS
5
