2011 Hyundai Azera Betriebsanleitung (in German)

1

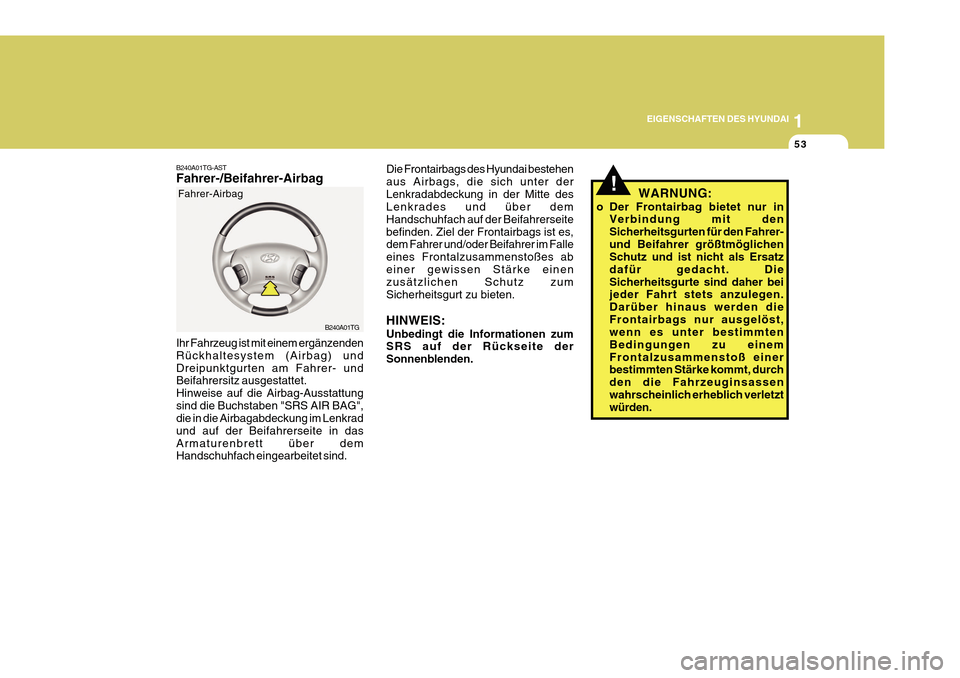

EIGENSCHAFTEN DES HYUNDAI
53
!
Die Frontairbags des Hyundai bestehen aus Airbags, die sich unter derLenkradabdeckung in der Mitte des Lenkrades und über dem Handschuhfach auf der Beifahrerseitebefinden. Ziel der Frontairbags ist es, dem Fahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes abeiner gewissen Stärke einen zusätzlichen Schutz zum Sicherheitsgurt zu bieten. HINWEIS: Unbedingt die Informationen zum SRS auf der Rückseite der Sonnenblenden. WARNUNG:
o Der Frontairbag bietet nur in Verbindung mit denSicherheitsgurten für den Fahrer-und Beifahrer größtmöglichen Schutz und ist nicht als Ersatz dafür gedacht. DieSicherheitsgurte sind daher bei jeder Fahrt stets anzulegen. Darüber hinaus werden dieFrontairbags nur ausgelöst, wenn es unter bestimmten Bedingungen zu einemFrontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeuginsassenwahrscheinlich erheblich verletzt würden.
B240A01TG-AST Fahrer-/Beifahrer-Airbag Ihr Fahrzeug ist mit einem ergänzenden Rückhaltesystem (Airbag) undDreipunktgurten am Fahrer- und Beifahrersitz ausgestattet. Hinweise auf die Airbag-Ausstattungsind die Buchstaben "SRS AIR BAG", die in die Airbagabdeckung im Lenkrad und auf der Beifahrerseite in dasArmaturenbrett über dem Handschuhfach eingearbeitet sind.
B240A01TG
Fahrer-Airbag

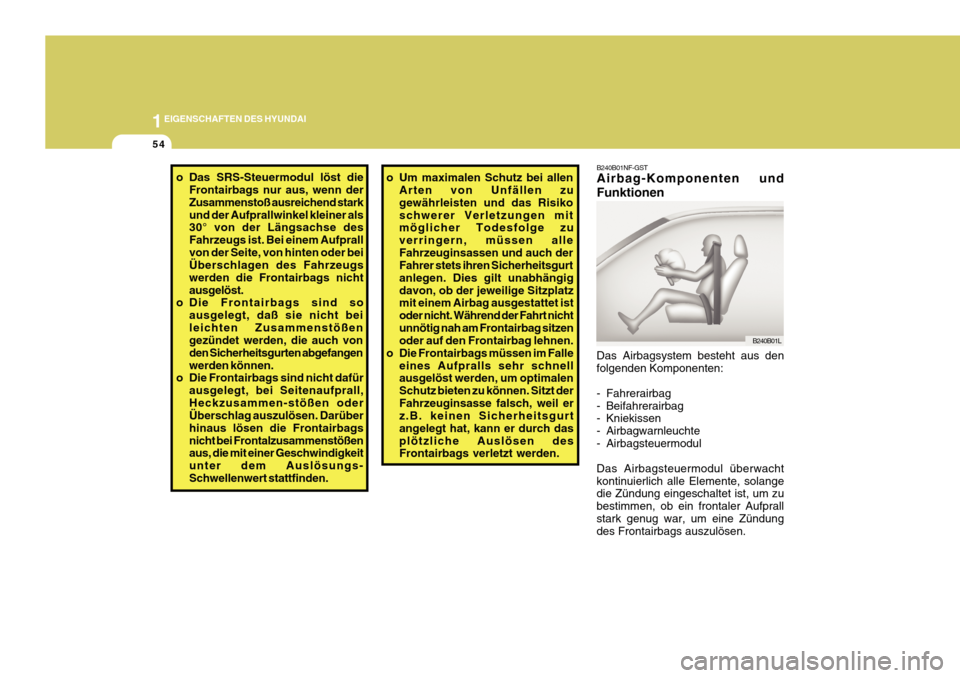

1EIGENSCHAFTEN DES HYUNDAI
54
o Das SRS-Steuermodul löst die
Frontairbags nur aus, wenn der Zusammenstoß ausreichend starkund der Aufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist. Bei einem Aufprallvon der Seite, von hinten oder bei Überschlagen des Fahrzeugs werden die Frontairbags nichtausgelöst.
o Die Frontairbags sind so
ausgelegt, daß sie nicht beileichten Zusammenstößen gezündet werden, die auch von den Sicherheitsgurten abgefangenwerden können.
o Die Frontairbags sind nicht dafür
ausgelegt, bei Seitenaufprall,Heckzusammen-stößen oder Überschlag auszulösen. Darüber hinaus lösen die Frontairbagsnicht bei Frontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden. o Um maximalen Schutz bei allen
Arten von Unfällen zugewährleisten und das Risikoschwerer Verletzungen mit möglicher Todesfolge zu verringern, müssen alleFahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängigdavon, ob der jeweilige Sitzplatz mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nichtunnötig nah am Frontairbag sitzen oder auf den Frontairbag lehnen.
o Die Frontairbags müssen im Falle eines Aufpralls sehr schnellausgelöst werden, um optimalen Schutz bieten zu können. Sitzt derFahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt angelegt hat, kann er durch dasplötzliche Auslösen des Frontairbags verletzt werden.B240B01NF-GST Airbag-Komponenten und Funktionen
Das Airbagsystem besteht aus den folgenden Komponenten:
- Fahrerairbag
- Beifahrerairbag
- Kniekissen
- Airbagwarnleuchte
- Airbagsteuermodul Das Airbagsteuermodul überwacht kontinuierlich alle Elemente, solange die Zündung eingeschaltet ist, um zu bestimmen, ob ein frontaler Aufprallstark genug war, um eine Zündung des Frontairbags auszulösen. B240B01L

1
EIGENSCHAFTEN DES HYUNDAI
55
VORSICHT:
o Wenn ein Behälter mit Flüssig- Fahrzeugdeodorant im Fahrzeug angebracht werden soll, so darf dies nicht in der Nähe der Frontairbags erfolgen.(Lenkradabdeckung und Armaturentafel Beifahrerseite).
o Kein Zubehör (Getränkehalter,
Kassettenhalter, Aufkleber usw.)auf der Beifahrerkonsole über dem Handschuhfach beiFahrzeugen mit Beifahrer-Airbag anbringen. Solche Gegenstände können bei Aktivierung desBeifahrer-Airbags zu gefährlichen Geschossen werden.
Beifahrer-Airbag!
B240B01TG
B240B03L
Ein weiteres Öffnen der Abdeckungen ermöglicht dann ein vollkommenesÖffnen der Frontairbags.
B240B02L
Die SRS-Servicewarnanzeige (SRI)leuchtet etwa 6 Sekunden lang nachdem Einschalten der Zündung oder nach dem Anspringen des Motors auf und geht dann aus. Die Frontairbags befinden sich sowohl im Mittelpunkt des Lenkrades als auch in der Armaturentafel auf derBeifahrerseite oberhalb des Handschuhfachs. Wenn das Airbag- Steuermodul einen ausreichendschweren frontalen Aufprall erkennt, löst es automatisch die Frontairbags aus. Beim Auslösen trennen sich Reißnähte, die direkt in die Abdeckung eingebrachtwurden, durch den Druck der Expan- sion des Frontairbags auf.
Ein vollständig geöffneter Frontairbag sowie ein korrekt angelegter Sicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw.des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko von Kopf- oder Brustverletzungen. Nach dem vollständigen Öffnen beginnt der Frontairbag unverzüglich, sich zuentleeren, damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.

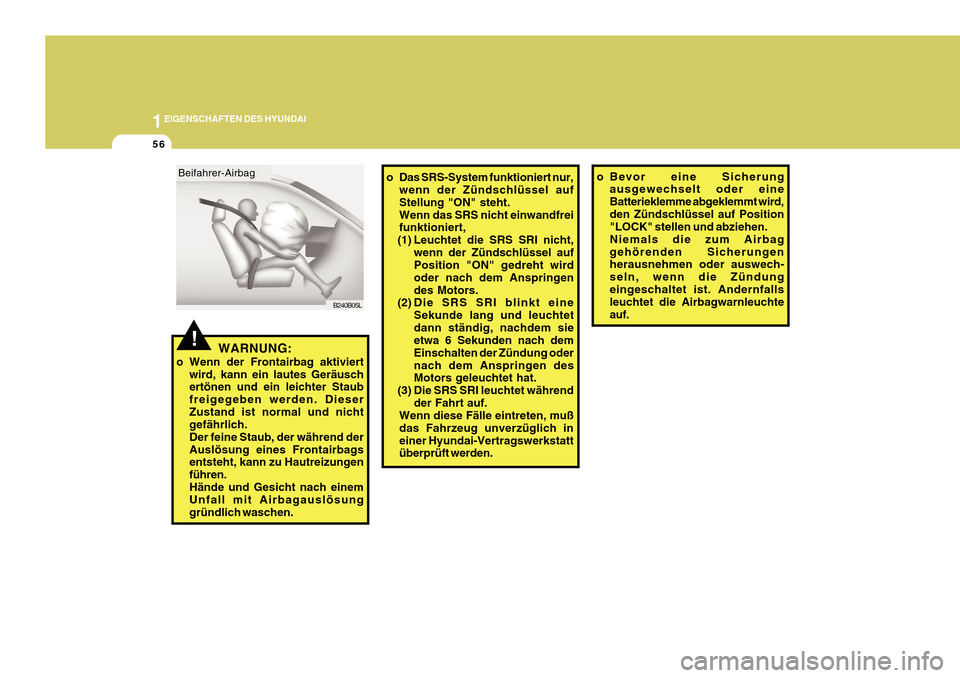

1EIGENSCHAFTEN DES HYUNDAI
56
!
Beifahrer-Airbag
B240B05Lo Das SRS-System funktioniert nur,
wenn der Zündschlüssel auf Stellung "ON" steht.Wenn das SRS nicht einwandfrei funktioniert,
(1) Leuchtet die SRS SRI nicht, wenn der Zündschlüssel aufPosition "ON" gedreht wird oder nach dem Anspringendes Motors.
(2) Die SRS SRI blinkt eine
Sekunde lang und leuchtetdann ständig, nachdem sie etwa 6 Sekunden nach dem Einschalten der Zündung odernach dem Anspringen des Motors geleuchtet hat.
(3) Die SRS SRI leuchtet während der Fahrt auf.
Wenn diese Fälle eintreten, muß das Fahrzeug unverzüglich ineiner Hyundai-Vertragswerkstatt überprüft werden.
WARNUNG:
o Wenn der Frontairbag aktiviert wird, kann ein lautes Geräuschertönen und ein leichter Staub freigegeben werden. DieserZustand ist normal und nicht gefährlich. Der feine Staub, der während derAuslösung eines Frontairbags entsteht, kann zu Hautreizungen führen.Hände und Gesicht nach einem Unfall mit Airbagauslösung gründlich waschen.o Bevor eine Sicherungausgewechselt oder eine Batterieklemme abgeklemmt wird,den Zündschlüssel auf Position "LOCK" stellen und abziehen. Niemals die zum Airbaggehörenden Sicherungen herausnehmen oder auswech- seln, wenn die Zündungeingeschaltet ist. Andernfalls leuchtet die Airbagwarnleuchte auf.

1
EIGENSCHAFTEN DES HYUNDAI
57
!
VORSICHT:
o Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die SRS-Warnanzeige in derInstrumententafel auf. Wenn die AUS-Anzeige des Beifahrer-Airbags nichtaufleuchtet, schaltet das SRSCM (SRS-Steuermodul den Beifahrer- Airbag wieder ein und derBeifahrer-Airbag zündet bei einem Frontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position "OFF" steht. In diesem Fall den EIN-/AUS-Schalter des Beifahrer-Airbags, das Gurtstraffer-System und das SRS-Airbagsystem so bald wiemöglich in einer Hyundai- Vertragswerkstatt überprüfen lassen.
B990A01TG-GST EIN-/AUS-Schalter für Beifahrer- Airbag (Falls vorhanden)
OTG030300
Der Beifahrer-Airbag kann mit dem EIN- /AUS-Schalter deaktiviert werden, wenn(1) ein Kindersitz auf dem Beifahrersitz angebracht werden soll, oder wenn der Beifahrersitz nicht besetzt ist.Um die Sicherheit des Kindes zu gewährleisten, muß der Beifahrer- Airbag deaktiviert werden, wenn einnach hinten weisender Kindersitz im Ausnahmefall auf dem Beifahrersitz angebracht werden soll. Beifahrer-Airbag aus- und einschalten Zum Deaktivieren des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag an der rechten Seite des Armaturenbretts stecken und auf die Position "OFF"drehen. Die AUS-Anzeige des Beifahrer- Airbags leuchtet auf und bleibt an, bis der Beifahrer-Airbag wiedereingeschaltet wird. Zum Einschalten des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag stecken und auf die Position "ON" drehen. Die AUS-Anzeige des Beifahrer- Airbags geht aus.
(1)

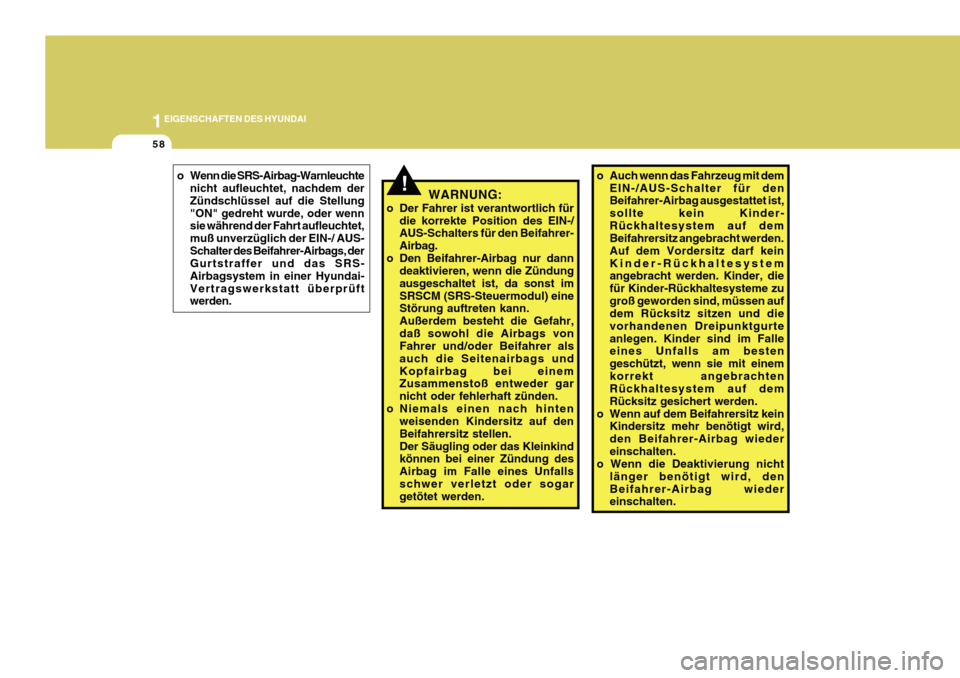

1EIGENSCHAFTEN DES HYUNDAI
58
o Wenn die SRS-Airbag-Warnleuchtenicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung"ON" gedreht wurde, oder wenn sie während der Fahrt aufleuchtet, muß unverzüglich der EIN-/ AUS-Schalter des Beifahrer-Airbags, der Gurtstraffer und das SRS- Airbagsystem in einer Hyundai-Vertragswerkstatt überprüft werden.
!WARNUNG:
o Der Fahrer ist verantwortlich für die korrekte Position des EIN-/ AUS-Schalters für den Beifahrer- Airbag.
o Den Beifahrer-Airbag nur dann deaktivieren, wenn die Zündungausgeschaltet ist, da sonst imSRSCM (SRS-Steuermodul) eine Störung auftreten kann. Außerdem besteht die Gefahr,daß sowohl die Airbags von Fahrer und/oder Beifahrer als auch die Seitenairbags undKopfairbag bei einem Zusammenstoß entweder gar nicht oder fehlerhaft zünden.
o Niemals einen nach hinten weisenden Kindersitz auf denBeifahrersitz stellen.Der Säugling oder das Kleinkind können bei einer Zündung des Airbag im Falle eines Unfallsschwer verletzt oder sogar getötet werden.
o Auch wenn das Fahrzeug mit dem
EIN-/AUS-Schalter für den Beifahrer-Airbag ausgestattet ist, sollte kein Kinder-Rückhaltesystem auf dem Beifahrersitz angebracht werden. Auf dem Vordersitz darf keinKinder-Rückhaltesystem angebracht werden. Kinder, die für Kinder-Rückhaltesysteme zugroß geworden sind, müssen auf dem Rücksitz sitzen und die vorhandenen Dreipunktgurteanlegen. Kinder sind im Falle eines Unfalls am besten geschützt, wenn sie mit einemkorrekt angebrachten Rückhaltesystem auf dem Rücksitz gesichert werden.
o Wenn auf dem Beifahrersitz kein Kindersitz mehr benötigt wird,den Beifahrer-Airbag wiedereinschalten.
o Wenn die Deaktivierung nicht
länger benötigt wird, denBeifahrer-Airbag wieder einschalten.

1
EIGENSCHAFTEN DES HYUNDAI
59
!
!WARNUNG:
o Der Seitenairbag ist nur als Ergänzung zum Sicherheitsgurt gedacht und soll diesen nichtersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurte angelegt werden.Der Seitenairbag löst nur bei bestimmten Seitenaufprall- bedingungen, die so schwer sind,daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Damit das Seitenairbagsystem einwandfrei funktionieren kannund um Verletzungen durch dasAuslösen des Seitenairbags zu verhindern, müssen beide Insassen auf den Vordersitzen inaufrechter Position mit korrekt angelegtem Sicherheitsgurt sitzen. Die Hände des Fahrersmüssen auf dem Lenkrad in der 9-Uhr/3-Uhr-Stellung liegen. Die Arme und Hände des Beifahrerssollten im Schoß liegen.
B990B01TG
Wichtige Sicherheitshinweise für die Seitenairbags Im folgenden werden mehrere Sicherheitshinweise aufgelistet, die stets zu beachten sind, um das Verletzungsrisiko bei einem Unfall sogering wie möglich zu halten.Seitenairbag-sensor
B990B02TG-GST Seitenairbag (Falls vorhanden)
Ihr Hyundai ist mit Seitenairbags in den vorderen und hinteren Sitzen ausgestattet. Der Zweck dieses Airbagsist es, den Fahrer und/oder den Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. DieSeitenairbags sind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seiteauslösen. Das Auslösen richtet sich nach der Schwere, Winkel, Geschwindigkeit und Aufprallpunkt desZusammenstosses. Die Seitenairbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. B990B02LZ

1EIGENSCHAFTEN DES HYUNDAI
60
o Keine zusätzlichen Sitzbezüge
verwenden.
o Die Verwendung von Sitzbezügen
kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite
oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite
des Sitzes einwirken lassen.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischen Vordertür und Vordersitz legen. Solche Gegenstände können wie Projektile weggeschleudert werden und Verletzungen verursachen, wenn der zusätzlicheSeitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes Auslösen
des Seitenairbags zu verhindern,der zu Verletzungen führen kann, darf der Seitenairbagsensor keinen Stößen ausgesetzt werden, wenndie Zündung eingeschaltet ist.
B990C01JM-GST Kopf-Airbag (Falls vorhanden) Die Kopf-Airbags erstrecken sich entlang der beiden Dachholme überden Vorder- und Hintertüren. Sie dienen dazu, die Köpfe der Insassen auf den Vorder- und denäußeren Rücksitzen bei bestimmten seitlichen Aufprällen zu schützen. Die Kopf-Airbags zünden nur beibestimmten seitlichen Aufprällen, abhängig von Schwere des Unfalls, Winkel, Geschwindigkeit und Stärkedes Aufpralls. Die Kopf-Airbags zünden nicht bei allen seitlichen Aufprallen und auch nicht bei Frontal- undHeckzusammenstößen und nur in bestimmten Fällen beim Überschlagen. HLZ2051
Kopf-Airbag
Wichtige Sicherheitshinweise für die Kopf-Airbags Im folgenden werden mehrere Sicher- heitshinweise aufgelistet, die stets zubeachten sind, um das Verletzungs- risiko bei einem Unfall so gering wie möglich zu halten.
