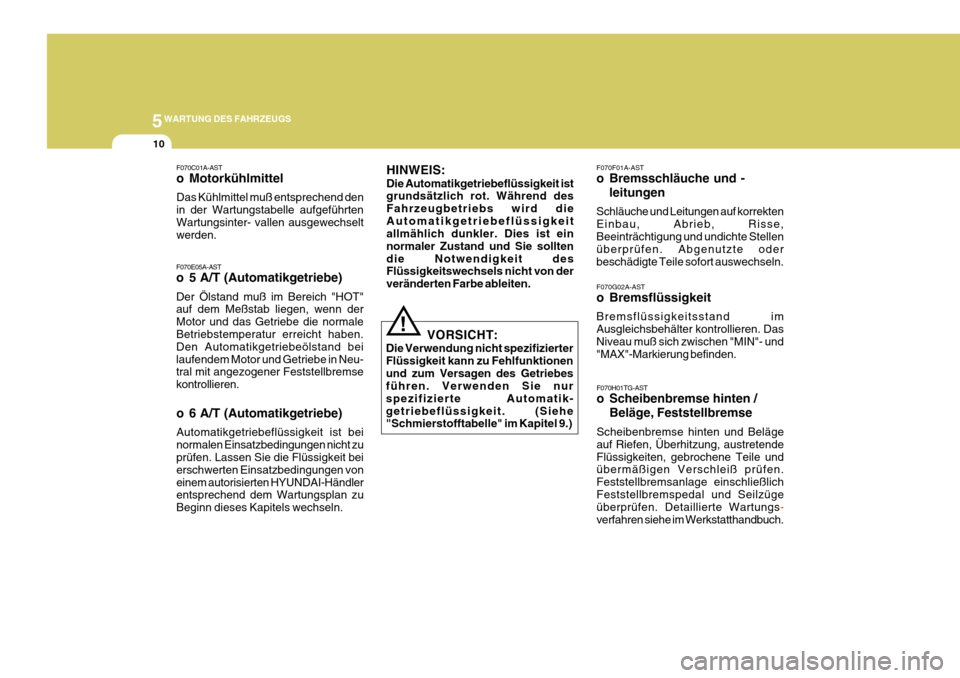

5WARTUNG DES FAHRZEUGS
10
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. DasNiveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden.F070H01TG-AST
o Scheibenbremse hinten / Beläge, Feststellbremse
Scheibenbremse hinten und Beläge auf Riefen, Überhitzung, austretendeFlüssigkeiten, gebrochene Teile und übermäßigen Verschleiß prüfen. Feststellbremsanlage einschließlichFeststellbremspedal und Seilzüge überprüfen. Detaillierte Wartungs
-
verfahren siehe im Werkstatthandbuch.
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten Einbau, Abrieb, Risse,Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln.
F070E05A-AST
o 5 A/T (Automatikgetriebe) Der Ölstand muß im Bereich "HOT" auf dem Meßstab liegen, wenn der Motor und das Getriebe die normaleBetriebstemperatur erreicht haben. Den Automatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremse kontrollieren. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend den in der Wartungstabelle aufgeführtenWartungsinter- vallen ausgewechselt werden.
o 6 A/T (Automatikgetriebe) Automatikgetriebeflüssigkeit ist bei normalen Einsatzbedingungen nicht zu prüfen. Lassen Sie die Flüssigkeit bei erschwerten Einsatzbedingungen voneinem autorisierten HYUNDAI-Händler entsprechend dem Wartungsplan zu Beginn dieses Kapitels wechseln. HINWEIS: Die Automatikgetriebeflüssigkeit ist grundsätzlich rot. Während des Fahrzeugbetriebs wird dieAutomatikgetriebeflüssigkeit allmählich dunkler. Dies ist ein normaler Zustand und Sie solltendie Notwendigkeit des Flüssigkeitswechsels nicht von der veränderten Farbe ableiten.
VORSICHT:
Die Verwendung nicht spezifizierterFlüssigkeit kann zu Fehlfunktionenund zum Versagen des Getriebes führen. Verwenden Sie nur spezifizierte Automatik-getriebeflüssigkeit. (Siehe "Schmierstofftabelle" im Kapitel 9.)
!

5

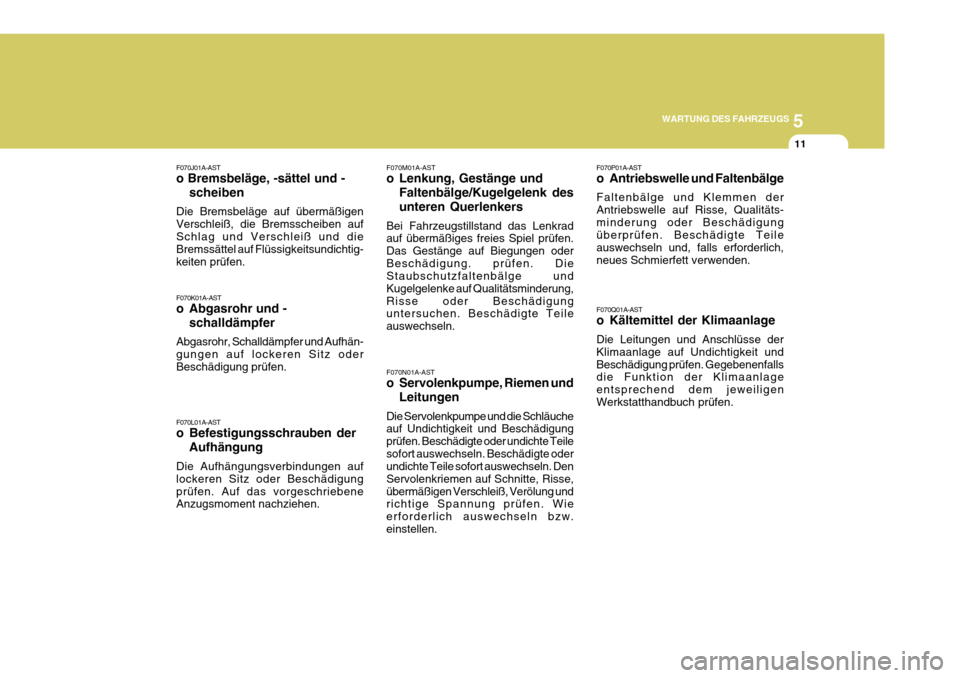

WARTUNG DES FAHRZEUGS
11
F070M01A-AST
o Lenkung, Gestänge und Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel prüfen. Das Gestänge auf Biegungen oderBeschädigung. prüfen. Die Staubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung,Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln. F070N01A-AST
o Servolenkpumpe, Riemen und Leitungen
Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teilesofort auswechseln. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse,übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw.einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitäts-minderung oder Beschädigung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich,
neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage entsprechend dem jeweiligenWerkstatthandbuch prüfen.
F070L01A-AST
o Befestigungsschrauben der Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.
F070J01A-AST o Bremsbeläge, -sättel und -
scheiben
Die Bremsbeläge auf übermäßigen Verschleiß, die Bremsscheiben aufSchlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig- keiten prüfen. F070K01A-AST
o Abgasrohr und - schalldämpfer
Abgasrohr, Schalldämpfer und Aufhän- gungen auf lockeren Sitz oderBeschädigung prüfen.

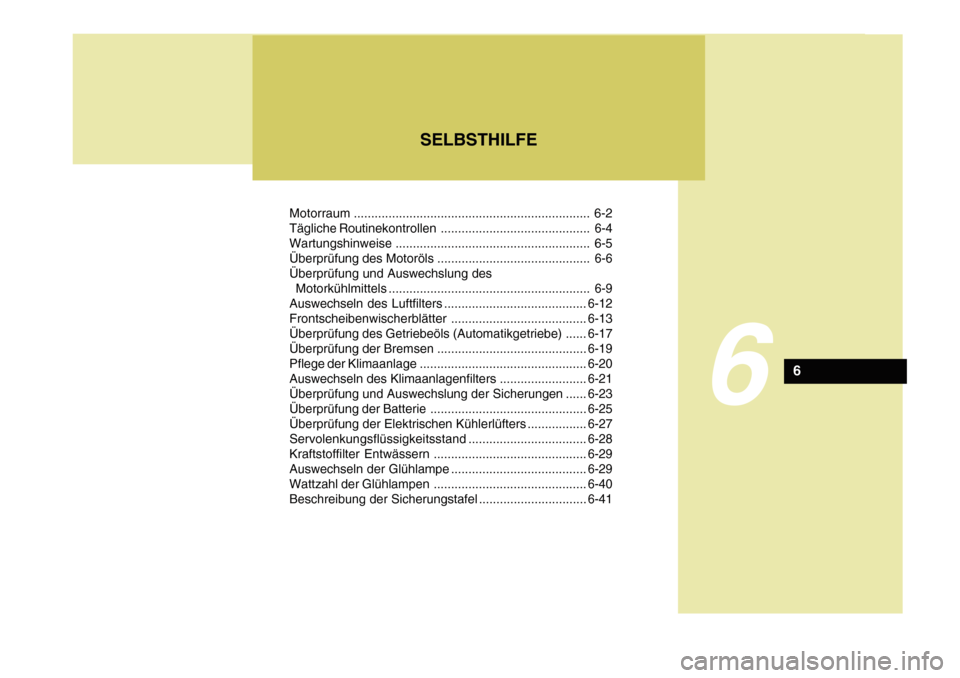

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen ........................................... 6-4 Wartungshinweise ........................................................ 6-5
Überprüfung des Motoröls ............................................ 6-6Überprüfung und Auswechslung des
Motorkühlmittels .......................................................... 6-9Auswechseln des Luftfilters .........................................6-12
Frontscheibenwischerblätter .......................................6-13
Überprüfung des Getriebeöls (Automatikgetriebe) ......6-17
Überprüfung der Bremsen ........................................... 6-19
Pflege der Klimaanlage ................................................ 6-20
Auswechseln des Klimaanlagenfilters .........................6-21
Überprüfung und Auswechslung der Sicherungen ......6-23
Überprüfung der Batterie ............................................. 6-25
Überprüfung der Elektrischen Kühlerlüfters .................6-27
Servolenkungsflüssigkeitsstand ..................................6-28
Kraftstoffilter Entwässern ............................................ 6-29
Auswechseln der Glühlampe .......................................6-29
Wattzahl der Glühlampen ............................................ 6-40
Beschreibung der Sicherungstafel ...............................6-41
SELBSTHILFE
6
6

6SELBSTHILFE

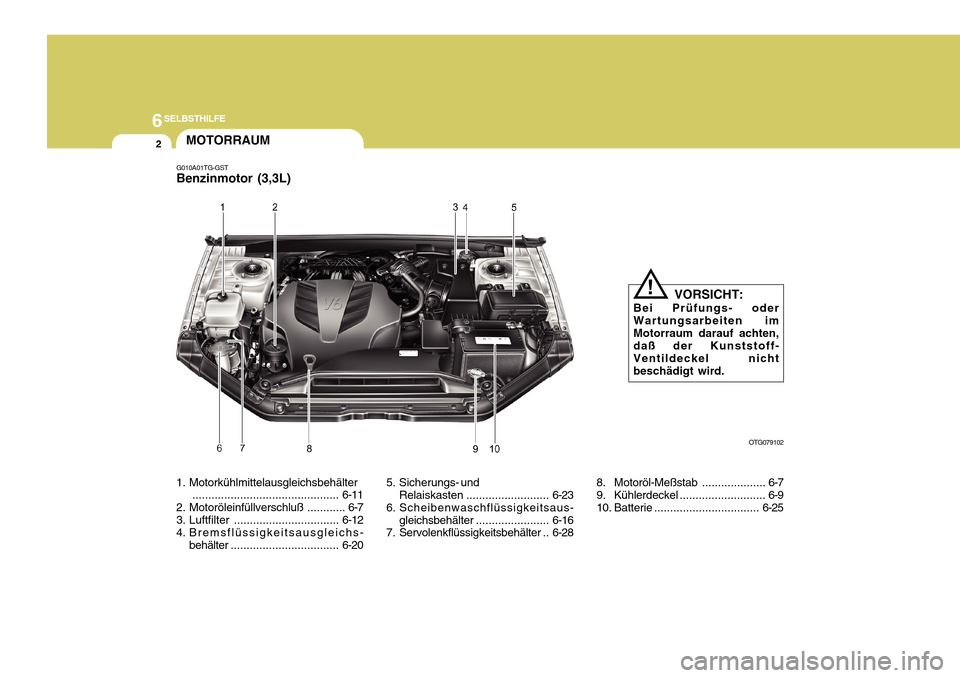

2MOTORRAUM
OTG079102
G010A01TG-GST Benzinmotor (3,3L)
1. Motorkühlmittelausgleichsbehälter
.............................................. 6-11
2. Motoröleinfüllverschluß ............ 6-7
3. Luftfilter ................................. 6-12
4. Bremsflüssigkeitsausgleichs-
behälter .................................. 6-20 VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten imMotorraum darauf achten, daß der Kunststoff- Ventildeckel nichtbeschädigt wird.
!
5. Sicherungs- und Relaiskasten .......................... 6-23
6. Scheibenwaschflüssigkeitsaus- gleichsbehälter ....................... 6-16
7. Servolenkflüssigkeitsbehälter .. 6-288. Motoröl-Meßstab
.................... 6-7
9. Kühlerdeckel ........................... 6-9
10. Batterie ................................. 6-25

6
SELBSTHILFE
3
G010C01TG

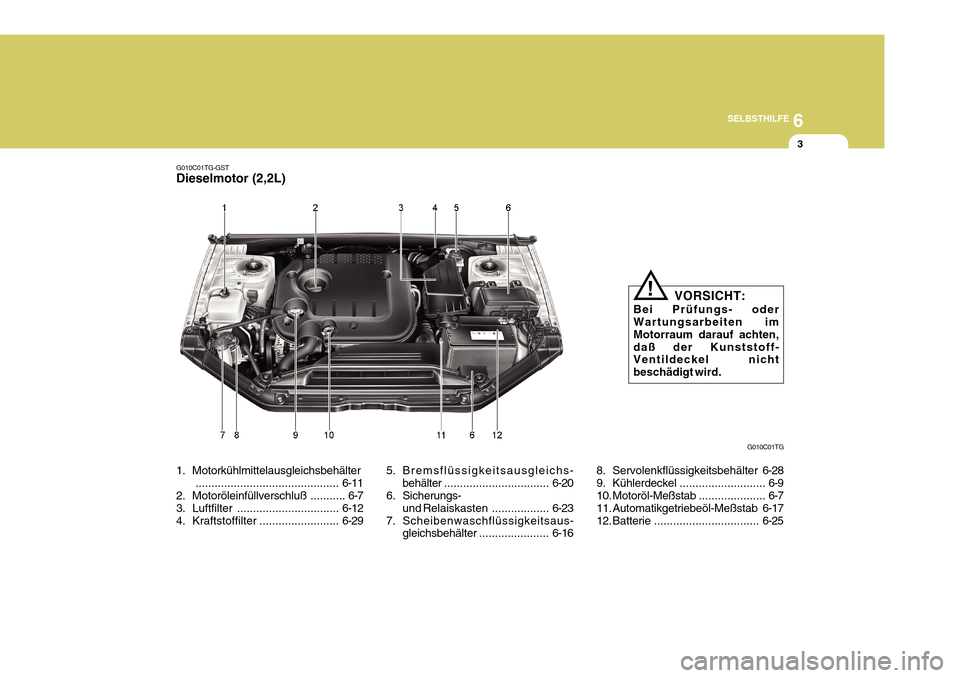

G010C01TG-GST Dieselmotor (2,2L)
5. Bremsflüssigkeitsausgleichs-behälter ................................. 6-20
6. Sicherungs-
und Relaiskasten ..................6-23
7. Scheibenwaschflüssigkeitsaus- gleichsbehälter ......................6-16
1. Motorkühlmittelausgleichsbehälter
............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-7
3. Luftfilter ................................ 6-12
4. Kraftstoffilter ......................... 6-29 8. Servolenkflüssigkeitsbehälter
6-28
9. Kühlerdeckel ........................... 6-9
10. Motoröl-Meßstab ..................... 6-7
11. Automatikgetriebeöl-Meßstab 6-17
12. Batterie ................................. 6-25
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.
!

6SELBSTHILFE
4TÄGLICHE ROUTINEKONTROLLEN
G020A01NF-AST Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorölstand
o Getriebeölstand
-5 A/T(Automatikgetriebe)
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-
Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand der Abgasanlage
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand
o Sofortige Reparatur bei Auftreten von Motorvibrationen.
o Nicht mehr als 3 Startversuche,
wenn der Motor nicht anspringt. G020B02A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen monatlich überprüft werden:
o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugsdreh-
moment der Radmuttern
o Zustand der Abgasanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und
Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen) G020C01TG-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion des Signalhorns
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Feststellbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicher- heitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und falls notwendig den Hyundai- Vertragshändler um Hilfe bitten.

6
SELBSTHILFE
5WARTUNGSHINWEISE
!
G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführtwerden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeitennicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken. WARNING:
o Das Ausführen von Wartungs- arbeiten an einem Fahrzeug kanngefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. WennSie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mit den Werkzeugen undAusrüstungen verfügen, müssen die Arbeiten in einer Hyundai- Vertragswerkstatt durchgeführtwerden. o Arbeiten unter der Motorhaube bei
laufendem Motor sind gefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder losesitzende Kleidung getragen wird. Diese können sich in bewegenden Teilen verfangen und Verletzungenverursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motor sicherstellen,daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren und Halsketten), keineKrawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in die Nähe des Motorsoder der Kühlgebläse kommen.

6SELBSTHILFE
6ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST Empfohlenes Öl Benzinmotor Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API Service SM oder höher, ILSAC GF-4 oder höher G030B01JMHINWEIS: Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motorölsmit der SAE-Viskosität 5W-20 (API SM / ILSAC GF-4) empfohlen. Wenn ein solches Motoröl in Ihrem Landnicht angeboten wird, wählen Sie ein Motoröl, welches den in der Tabelle aufgeführten SAE-Angabenentspricht.
G030B01NF-GST Empfohlenes Öl Dieselmotor
Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungen gefahrenwird. Die Motorölqualität muß die folgende Klassifikation erfüllen: ACEA C3
