6
SELBSTHILFE
35
3. Zum Auswechseln der Glühlampe der hinteren Blinkleuchte die Glühlampe aus dem Glühlampenhalter herausnehmen und die neue Glühlampe einsetzen.
OTG079101
2. Entnehmen Sie die Wartungsklappe, indem Sie die Klappe herausziehen.
OTG070112
Blinkleuchte
1. Den Kofferraumdeckel öffnen.

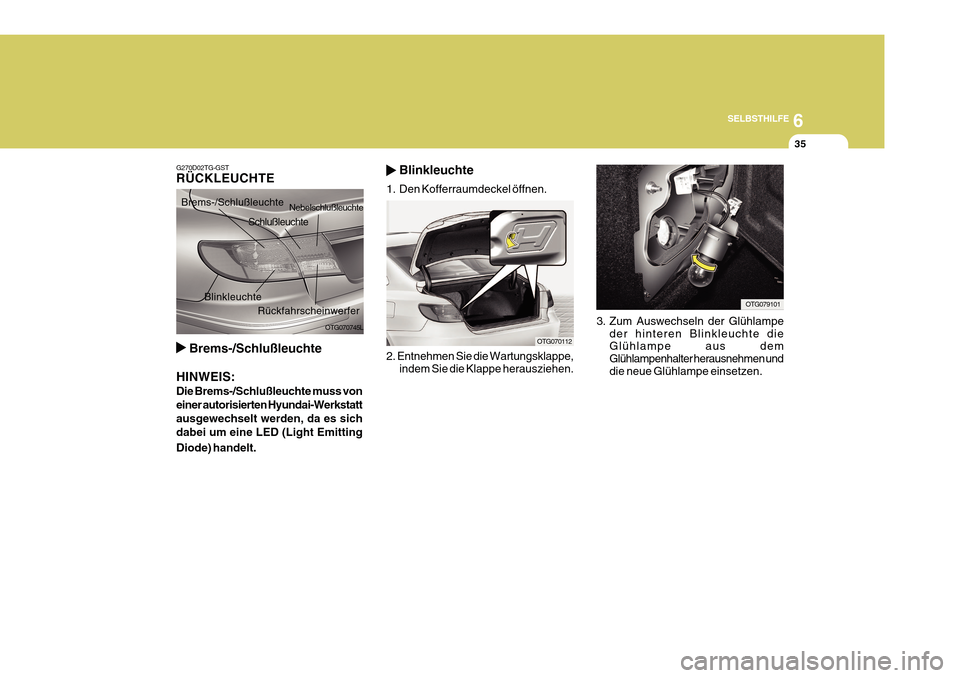

G270D02TG-GST RÜCKLEUCHTE
Brems-/Schlußleuchte
HINWEIS: Die Brems-/Schlußleuchte muss von einer autorisierten Hyundai-Werkstattausgewechselt werden, da es sichdabei um eine LED (Light Emitting Diode) handelt.
OTG070745L
Brems-/Schlußleuchte
Schlußleuchte
Blinkleuchte Nebelschlußleuchte
Rückfahrscheinwerfer
6SELBSTHILFE
36
G270C01TG-GST GEPÄCKRAUMLEUCHTE
1. Den Kofferraumdeckel öffnen.
OTG070113OTG040836
2. Die Befestigungsschrauben der Kofferraumdeckelverkleidung mit einem Kreuzschlitzschraubendreherherausdrehen und die Verkleidung abnehmen.

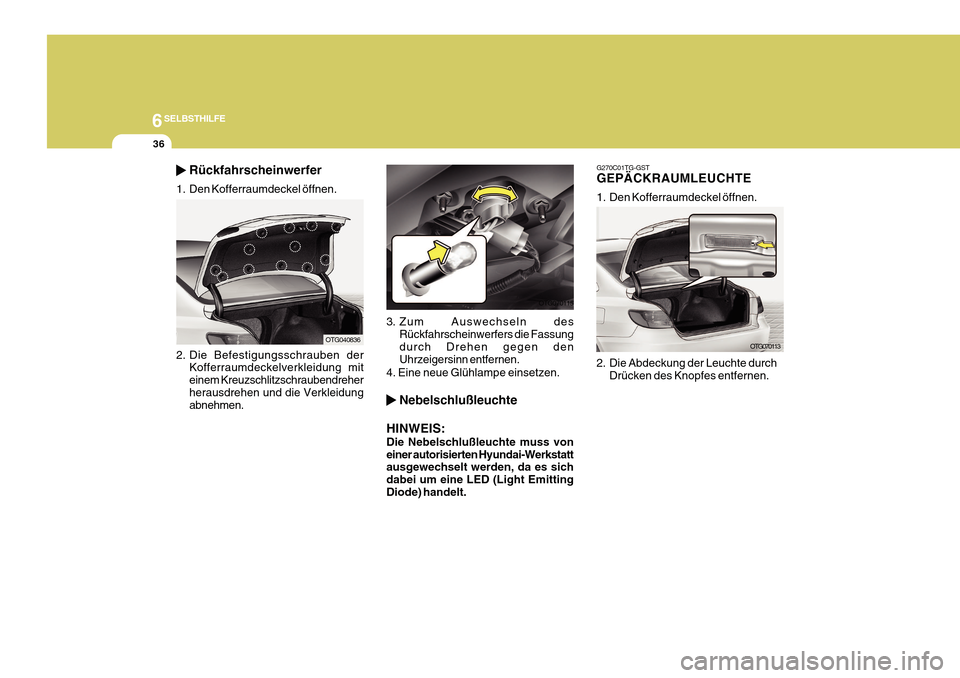

Rückfahrscheinwerfer
1. Den Kofferraumdeckel öffnen.
3. Zum Auswechseln des Rückfahrscheinwerfers die Fassung durch Drehen gegen den Uhrzeigersinn entfernen.
4. Eine neue Glühlampe einsetzen.
Nebelschlußleuchte
HINWEIS: Die Nebelschlußleuchte muss von einer autorisierten Hyundai-Werkstatt ausgewechselt werden, da es sich dabei um eine LED (Light EmittingDiode) handelt.
OTG070115
2. Die Abdeckung der Leuchte durch Drücken des Knopfes entfernen.
6
SELBSTHILFE
45
GESCHÜTZTE KOMPONENTEN
Fahrer-/Beifahrersitzheizungsschalter Instrumentenblock, ESP-Schalter, BCM, ATM Schlüsselverriegelungs-Steuermodul,Gierwinkelsensor, Multifunktionsschalter Klimaanlagensteuermodul, Lenkradeinstellmodul, Rheostat, elektrischer, chromatischer Spiegel, Schiebedachmotor
PTC-Zuheizerrelais, Kraftstoffilterrelais Zigarettenanzünder BCM PDM Scheinwerferrelais, HID-Relais, Scheinwerfer-Höhenverstellantrieb, Scheinwerferwascherrelais Klimaanlagensteuermodul, Gebläserelais, Gebläsemotor Datenübertragungsstecker, Klimaanlagen-Steuermodul, Instrumentenblock,Multifunktionsschalter, Lenkradeinstellmodul, BCM, Türwarnschalter, Innenraumleuchte,Bodenleuchte links/rechts, Türleuchte, IMS-Steuermodul
Nicht belegt
Waschanlagenrelais, Wischerrelais (Schnell), WischermotorSicherung (MEMORY, AUDIO-1)
SICHERUNGSWERT 10A 10A 10A 10A 20A 15A 10A10A 10A 15A 15A 25A30A
SICHERUNGS
S/HTR
MODULE-2
A/CON
DIESEL
C/LIGHTER T/SIG
PDM-1
H/LP
A/CON SW MEMORY
PIC
WIPER
POWER CONN
