SELBSTHILFE
39
3. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.
G270K02TG

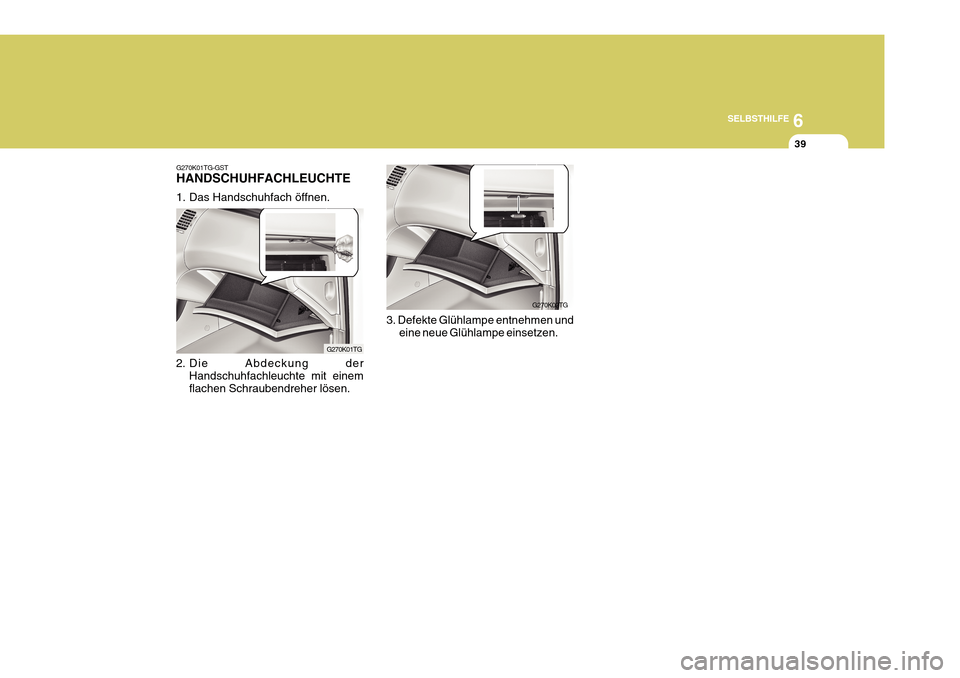

G270K01TG-GST HANDSCHUHFACHLEUCHTE
1. Das Handschuhfach öffnen.
2. Die Abdeckung der Handschuhfachleuchte mit einem flachen Schraubendreher lösen.
G270K01TG

6SELBSTHILFE

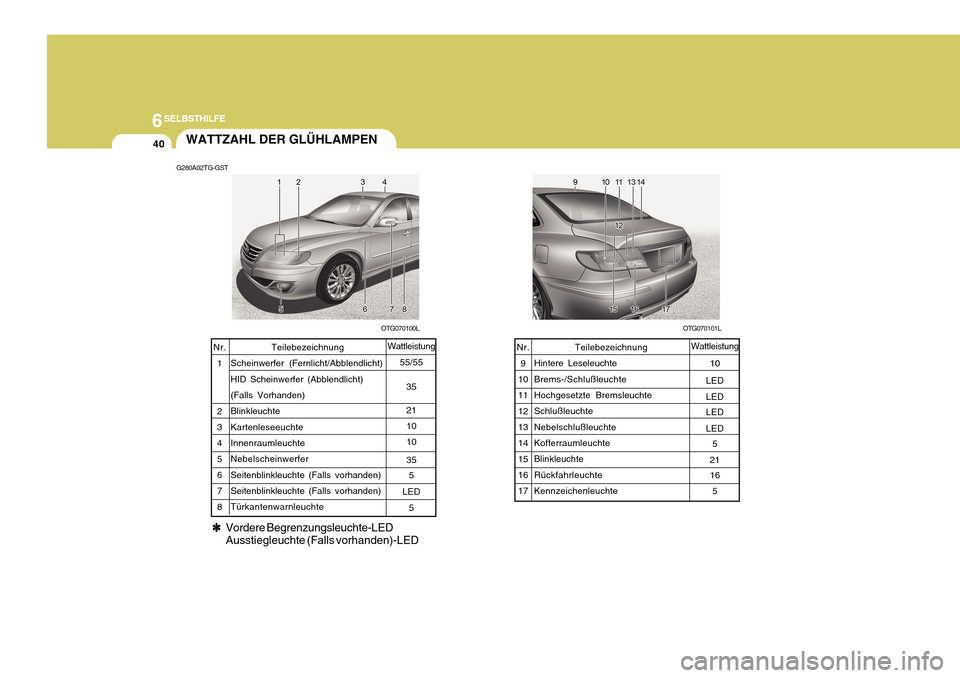

40WATTZAHL DER GLÜHLAMPEN
G280A02TG-GST
OTG070101L
OTG070100L
Teilebezeichnung
Scheinwerfer (Fernlicht/Abblendlicht) HID Scheinwerfer (Abblendlicht) (Falls Vorhanden) BlinkleuchteKartenleseeuchte Innenraumleuchte NebelscheinwerferSeitenblinkleuchte (Falls vorhanden) Seitenblinkleuchte (Falls vorhanden) Türkantenwarnleuchte
Nr.
1 2 3 45 6 78 Wattleistung
55/55
35 21 10 10 355
LED 5
Teilebezeichnung
Hintere Leseleuchte Brems-/Schlußleuchte Hochgesetzte Bremsleuchte SchlußleuchteNebelschlußleuchte Kofferraumleuchte BlinkleuchteRückfahrleuchte Kennzeichenleuchte
Nr.
9
10 1112 13 1415 16 17 Wattleistung
10
LEDLED LED LED 5
21 16
5
✽✽
✽✽
✽ Vordere Begrenzungsleuchte-LED Ausstiegleuchte (Falls vorhanden)-LED

6
SELBSTHILFE
41BESCHREIBUNG DER SICHERUNGSTAFEL

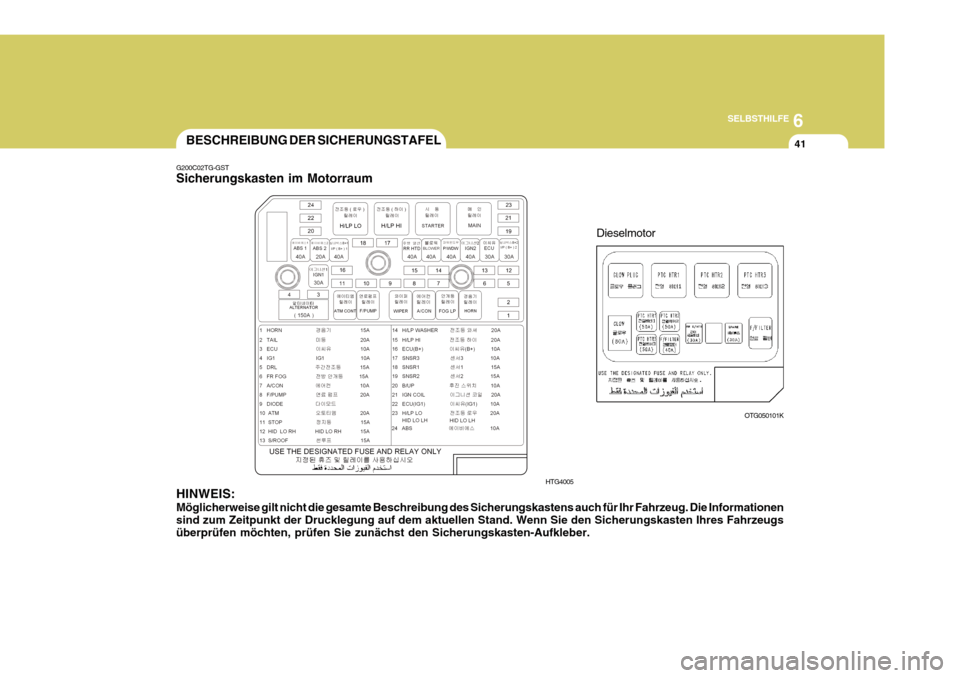

G200C02TG-GST Sicherungskasten im Motorraum HINWEIS: Möglicherweise gilt nicht die gesamte Beschreibung des Sicherungskastens auch für Ihr Fahrzeug. Die Informationen sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen möchten, prüfen Sie zunächst den Sicherungskasten-Aufkleber. HTG4005
OTG050101K
Dieselmotor

6SELBSTHILFE
42
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1819 20 21 22 23 24
HORNTAILECU
IG1
DRL
FR FOG A/CON
F/PUMP DIODE
ATM
STOP
H/LP LO RH S/ROOF
H/LP WASHER H/LP HI
ECU (B+) SNSR3 SNSR1SNSR2
B/UP
IGN COIL
ECU (IG1)
H/LP LO ABS GESCHÜTZTE KOMPONENTEN ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker Sicherung (FR P/SEAT, T/LID, T/SIG, TILT, PEDAL, BWS, RR CURTAIN)Heckscheibenheizungsrelais Gebläserelais Sicherung (P/WDW LH, P/WDW RH) Anlasserrelais, Zündschalter (IG2, START) Motorsteuergerätrelais, PCM, ECM Sicherung (KEY SOL, RR FOG), Netzstecker Zündschalter (ACC, IG1) Schmelzeinsatz (ABS 1, ABS 2, RR HTD, BLOWER Hupenrelais Schlußleuchtenrelais PCM (Benzin) TCM (Diesel) Einbruchsalarmrelais, Tagfahrlichtrelais NebelscheinwerferrelaisKlimaanlagenrelais Kraftstoffpumpenrelais Nicht belegt ATM-Steuerrelais Bremslichtschalter HID-Relais Dachkonsolenlampe (Schiebedachmotor) Scheinwerferwascherrelais Scheinwerferrelais (Fernlicht) PCM, TCM, Generator Einspritzventil, Klimaanlagenrelais, Kühlgebläserelais, Lambdasonde Luftmengenmesser, PCM, Wegfahrsperren-Steuermodul, Ölregelventil, Variable Ansaugkrümmerventil, Nockenwellensensor, AGR-Stellantrieb Lambdasonde, Kraftstoffpumpenrelais, PCM, VGT-Stellantrieb Bremslichtschalter, Getriebestufenschalter, Impulsgeber, Fahrgeschwindigkeitssensor Zündspule (Benzin), Kondensator (Benzin) PCM, ECM, Luftstromsensor Scheinwerferrelais (Abblendlicht) ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker
ABS1 ABS2
I/P (B+)1 RR HTD
BLOWER P/WDW
IGN2
ECU RLY
I/P (B+)2 IGN1
ALT SICHERUNGSWERT
40A20A 40A 40A 40A 40A 40A 30A 30A 30A
150A 15A 20A 10A 10A 15A 15A 10A 20A
-
20A 15A 15A 15A 20A 20A 10A 10A 15A15A 10A 20A 10A 20A 10ABESCHREIBUNG
SCHMEL- ZGLIED
SICHE-
RUNGS

6
SELBSTHILFE
43

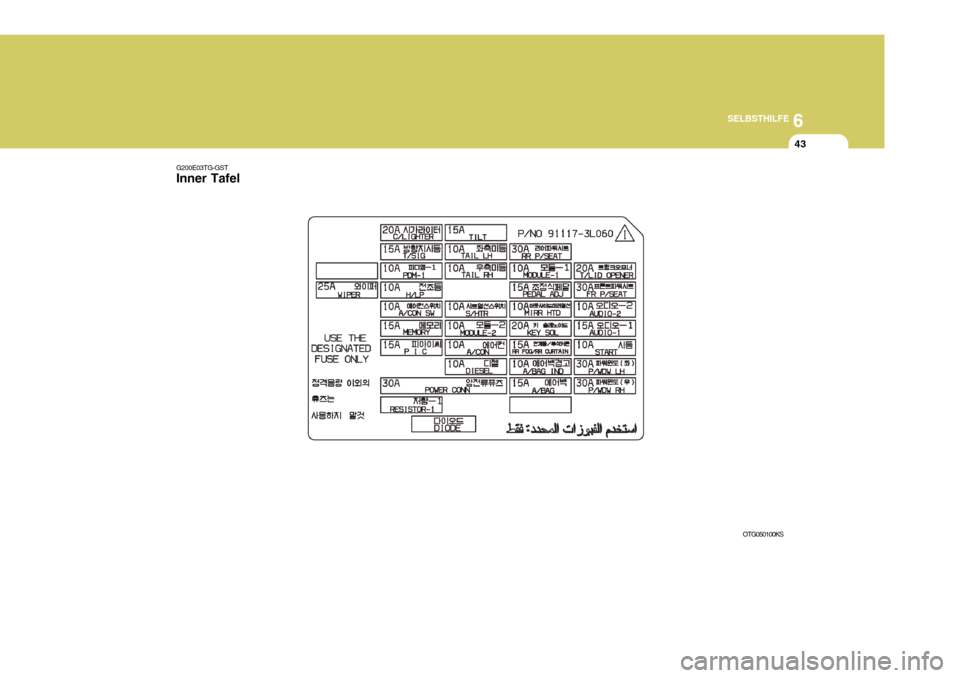

G200E03TG-GST Inner Tafel
OTG050100KS

6SELBSTHILFE
44
SICHERUNGST/LID
FR P/SEAT AUDIO-2 AUDIO-1START
P/WDW LH
P/WDW RH RR P/SEAT MODULE-1
PEDAL ADJ MIRR HTD
KEY SOLRR FOG
A/BAG IND
A/BAGTILT
TAIL LH
TAIL RH GESCHÜTZTE KOMPONENTEN
Tankklappenöffneer und Kofferraumdeckelschalter
Vorderer Lendenstützenschalter, IMS-Steuermodul, Schalter der elektrischen Sitzverstellung für Fahrer/Beifahrer ATM Schlüsselverriegelungs-Steuermodul, Audio, IMS-Schalter, Zubehör-Relais, Sitz/Steckdosenrelais, Digitaluhr und Beifahrer-SicherheitsgurtanzeigeStereoanlage Getriebestufenschalter, Diebstahlalarmrelais Sicherheitsfenstermodul vorne links, Fensterheberschalter hinten linksSicherheitsfenstermodul vorne rechts, Fensterheberschalter hinten rechts Nicht belegt Instrumentenblock, BCM, Heckscheibenrollo-Modul, Regensensor, IMS-Steuermodul, Fensterheber-Hauptschalter Rückfahr-Warnsummer Linker/rechter Außenspiegel und Einklappmotor, Klimaanlagen-SteuermodulSchlüssel-Magnetschalter, Fensterheber-Hauptschalter Nebelschlußleuchtenrelais InstrumentenblockAirbag-Ein/Aus-Schalter, SRS-Steuermodul Lenkradeinstellmodul, Sportmodusschalter Nebelscheinwerferrelais, Kombileuchte hinten links, Kennzeichenleuchte, Scheinwerfer linksKombileuchte hinten rechts, Kennzeichenleuchte, Scheinwerfer rechts, Instrumentenbrett-Helligkeitsregler
SICHERUNGSWERT 20A 30A 10A 15A 10A 30A30A 30A 10A 15A 10A20A 15A 10A15A 15A 10A10A

6
SELBSTHILFE
45
GESCHÜTZTE KOMPONENTEN
Fahrer-/Beifahrersitzheizungsschalter Instrumentenblock, ESP-Schalter, BCM, ATM Schlüsselverriegelungs-Steuermodul,Gierwinkelsensor, Multifunktionsschalter Klimaanlagensteuermodul, Lenkradeinstellmodul, Rheostat, elektrischer, chromatischer Spiegel, Schiebedachmotor
PTC-Zuheizerrelais, Kraftstoffilterrelais Zigarettenanzünder BCM PDM Scheinwerferrelais, HID-Relais, Scheinwerfer-Höhenverstellantrieb, Scheinwerferwascherrelais Klimaanlagensteuermodul, Gebläserelais, Gebläsemotor Datenübertragungsstecker, Klimaanlagen-Steuermodul, Instrumentenblock,Multifunktionsschalter, Lenkradeinstellmodul, BCM, Türwarnschalter, Innenraumleuchte,Bodenleuchte links/rechts, Türleuchte, IMS-Steuermodul
Nicht belegt
Waschanlagenrelais, Wischerrelais (Schnell), WischermotorSicherung (MEMORY, AUDIO-1)
SICHERUNGSWERT 10A 10A 10A 10A 20A 15A 10A10A 10A 15A 15A 25A30A
SICHERUNGS
S/HTR
MODULE-2
A/CON
DIESEL
C/LIGHTER T/SIG
PDM-1
H/LP
A/CON SW MEMORY
PIC
WIPER
POWER CONN
