2011 Hyundai Azera Betriebsanleitung (in German)

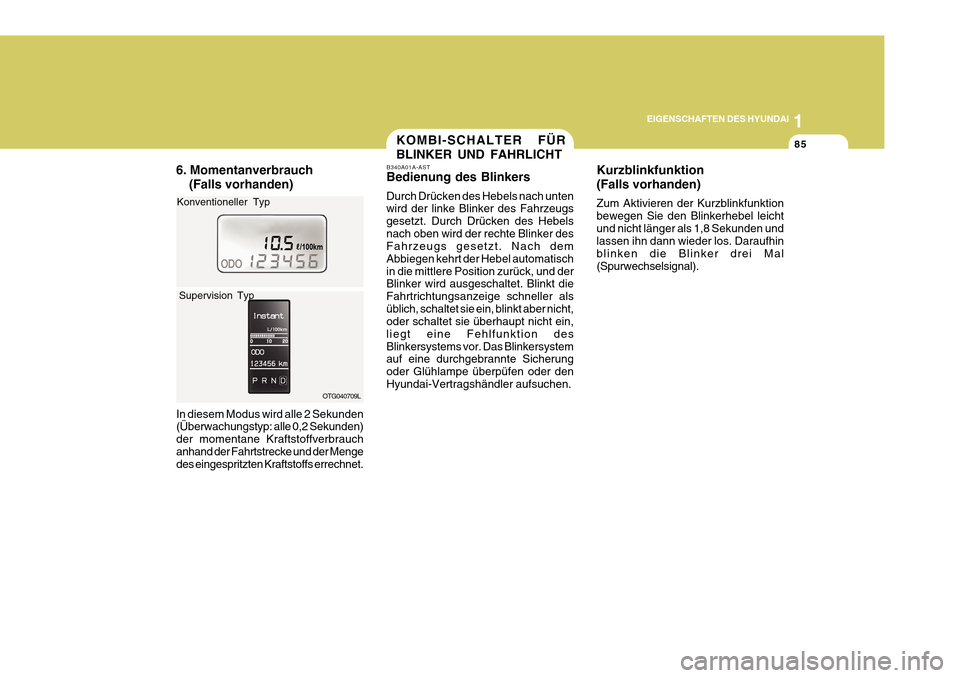

1
EIGENSCHAFTEN DES HYUNDAI
85KOMBI-SCHALTER FÜR BLINKER UND FAHRLICHT
B340A01A-AST
Bedienung des Blinkers Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebelsnach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatischin die mittlere Position zurück, und der Blinker wird ausgeschaltet. Blinkt die Fahrtrichtungsanzeige schneller alsüblich, schaltet sie ein, blinkt aber nicht, oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion desBlinkersystems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder Glühlampe überpüfen oder denHyundai-Vertragshändler aufsuchen.
6. Momentanverbrauch
(Falls vorhanden)
In diesem Modus wird alle 2 Sekunden (Überwachungstyp: alle 0,2 Sekunden) der momentane Kraftstoffverbrauchanhand der Fahrtstrecke und der Menge des eingespritzten Kraftstoffs errechnet.
OTG040709L
Konventioneller Typ
Supervision Typ Kurzblinkfunktion (Falls vorhanden) Zum Aktivieren der Kurzblinkfunktion bewegen Sie den Blinkerhebel leichtund nicht länger als 1,8 Sekunden und lassen ihn dann wieder los. Daraufhin blinken die Blinker drei Mal(Spurwechselsignal).

1EIGENSCHAFTEN DES HYUNDAI
86
Stromsparfunktion
o Diese Funktion soll verhindern, dassdie Batterie entladen wird. Das Sys- tem schaltet automatisch das Standlicht aus, wenn der Fahrer den Zündschlüssel abzieht und dieFahrertür öffnet.
o Mit dieser Einrichtung wird das
Standlicht automatischausgeschaltet, wenn der Fahrer das Fahrzeug nachts am Straßenrand abstellt.Wenn das Standlicht nach dem Abziehen des Zündschlüssels weiterhin leuchten soll, gehen Siewie folgt vor: 1) Öffnen Sie die Fahrertür.
2) Schalten Sie das Standlicht mit
dem Lichtschalter an der Lenk säule AUS und wieder EIN.
B340B01A-AST Fahrspurwechselsignal Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, bis der jeweilige Blinker zublinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Position zurück. OTG040800B340C05L-AST Lichtschalter Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden,Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Positionwerden die Abblendlicht/Fernlicht eingeschaltet. HINWEIS: Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ON" gedreht werden. OTG040801

1
EIGENSCHAFTEN DES HYUNDAI
87
OTG040802
B340G01LZ-GST Automatisches Einschalten der Scheinwerfer (Falls vorhanden) Um das automatische Ein-/Ausschalten der Front-/Rückscheinwerfer zu aktivieren, drehen Sie den Zylinder am Ende des Multifunktionsschalters. Wirdder multifunktionsschalter auf "AUTO" gestellt, schalten Front-und Rückscheinwerfer je nach den äußerenLichtverhältnissen automatisch ein bzw. aus. HINWEIS: Die Beleuchtung ist bei nebliger, unsichtiger und regnerischer Witterung manuell einzuschalten.
B340F01MC-GST Tagesfahrleuchten (Falls vorhanden) Ihr Hyundai ist mit Tagesfahrleuchten ausgestattet. Die Tagesfahrleuchtensollten die Sichtbarkeit für den Gegenverkehr verbessern. Die Tagesfahrleuchten sind beilaufendem Motor immer eingeschaltet, auch wenn der Lichtschalter auf Posi- tion "OFF" steht. Werden dieSchlußleuchten bei eingeschalteter Zündung eingeschaltet, gehen die Tagesfahrleuchten aus.
OTG020095
HINWEIS:
o Keine Gegenstände auf dem Sen- sor auf der Instrumententafel ablegen, damit die Steuerung derautomatischen Beleuchtung nicht behindert wird.
o Den Sensor nicht mit Scheibenreiniger reinigen.
o Wenn die Windschutzscheibe
Ihres Fahrzeugs getönt oder anderweitig metallisch beschichtet ist, kann die Funktion der automatischen Lichtsteuerungbeeinträchtigt werden.
Automatischer Beleuchtungssensor

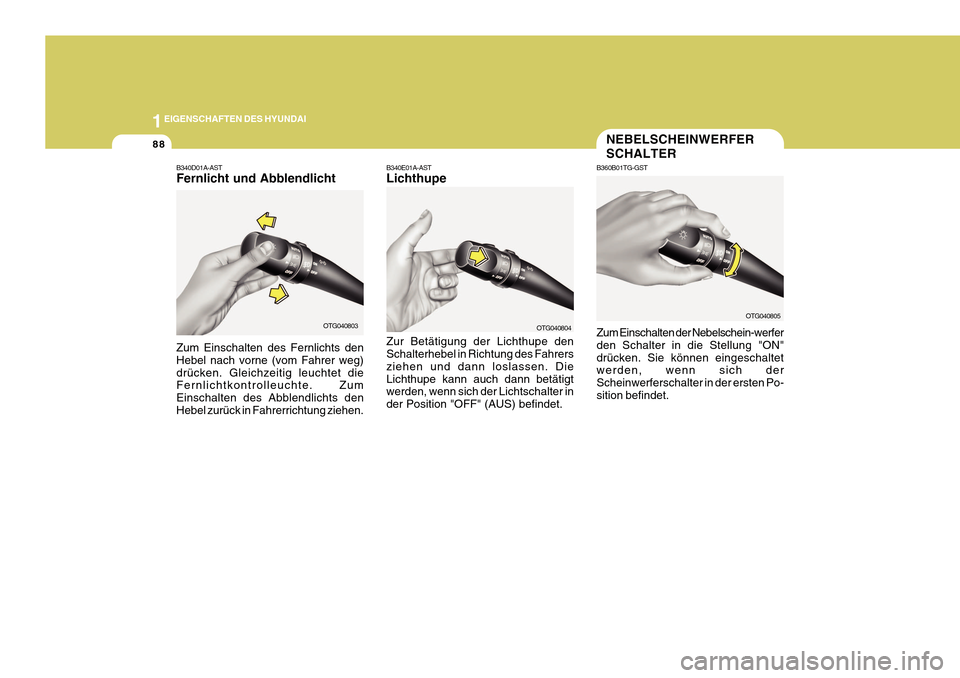

1EIGENSCHAFTEN DES HYUNDAI
88
OTG040805
NEBELSCHEINWERFER SCHALTER
B360B01TG-GST Zum Einschalten der Nebelschein-werfer den Schalter in die Stellung "ON"
drücken. Sie können eingeschaltet werden, wenn sich der Scheinwerferschalter in der ersten Po-sition befindet.
B340E01A-AST Lichthupe Zur Betätigung der Lichthupe den Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. DieLichthupe kann auch dann betätigt werden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet. OTG040804B340D01A-AST Fernlicht und Abblendlicht Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg)drücken. Gleichzeitig leuchtet die Fernlichtkontrolleuchte. Zum Einschalten des Abblendlichts denHebel zurück in Fahrerrichtung ziehen.OTG040803

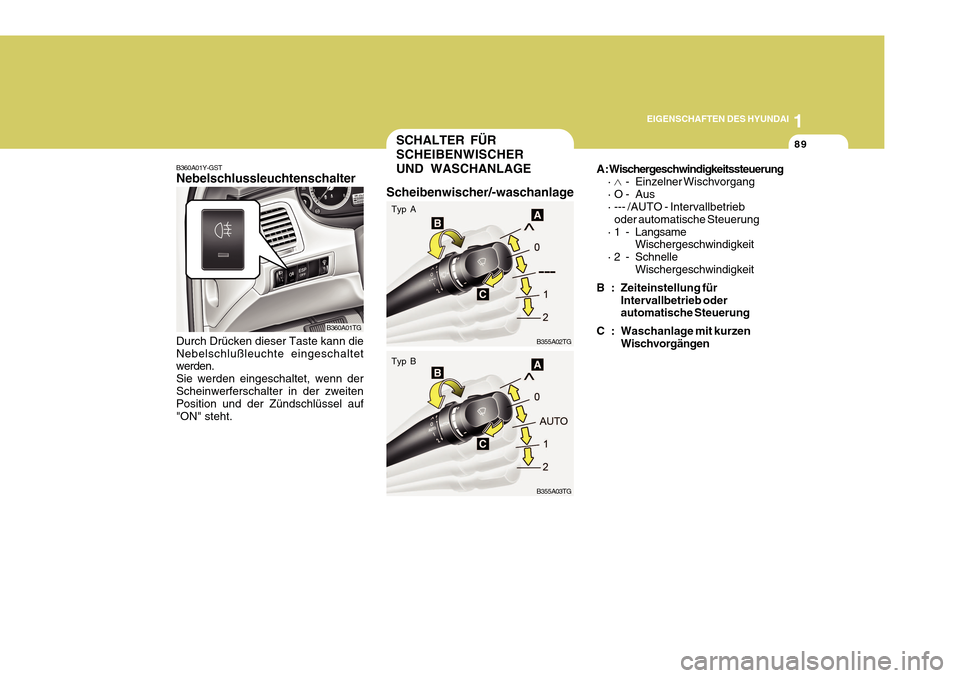

1
EIGENSCHAFTEN DES HYUNDAI
89
B360A01Y-GST Nebelschlussleuchtenschalter Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltet werden. Sie werden eingeschaltet, wenn derScheinwerferschalter in der zweiten Position und der Zündschlüssel auf "ON" steht.
B360A01TG
SCHALTER FÜR SCHEIBENWISCHERUND WASCHANLAGE
B355A02TG
Scheibenwischer/-waschanlage
B355A03TG
Typ A Typ B
A : Wischergeschwindigkeitssteuerung
·
- Einzelner Wischvorgang
· O - Aus
· --- /AUTO - Intervallbetrieb oder automatische Steuerung
· 1 - Langsame Wischergeschwindigkeit
· 2 - Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb oderautomatische Steuerung
C : Waschanlage mit kurzen Wischvorgängen

1EIGENSCHAFTEN DES HYUNDAI
90
B350B02TG-GST Automatischer Scheibenwisch- erbetrieb (Falls vorhanden)
Wird der Scheibenwischerschalter auf "AUTO" gestellt, erkennt derRegensensor am oberen Ende der Windschutzscheibe die Regenmenge und stellt das Scheibenwischerintervallentsprechend ein.B350B04TG
B350A01TG-AST Scheibenwischer Der Scheibenwischerschalter verfügt über drei Positionen.
A) Wischen mit Intervall-schaltung
B) Wischen mit niedriger
Geschwindigkeit
C) Wischen mit hoher Geschwindigkeit
B350A02TG
(A)
(B)
(C) HINWEIS: Damit die Scheibenwischer nicht beschädigt werden, dürfen keine großen Mengen von Schnee oderEis von der Windschutzscheibe gewischt werden. Liegt nur eine sehr dünne Eis- oder Schneeschicht aufder Scheibe, die Heizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.

1
EIGENSCHAFTEN DES HYUNDAI
91
OTG049313
Regensensor
!WARNUNG:
Steht der Scheibenwischerschalter bei Einschalten der Zündung auf"AUTO", ist in den folgenden Fällen besondere Vorsicht geboten, um Verletzungen an der Handauszuschließen:
o Bei Berührung des oberen Teils der Windschutzscheibe (gegenüber dem Regensensor).
o Bei Abwischen des oberen Teils der Windschutzscheibe mit einemTuch.
o Bei Versetzen der Windschutzscheibe in Vibrationen.
HINWEIS:
o Den Scheibenwischer auf Stellung
"AUS" drehen, wenn der Wischer nicht in Verwendung ist.
o Befinden sich zuviel Schnee oder Eis auf der Windschutzscheibe,arbeitet der Scheibenwischer 10Minuten lang nicht und dann wieder normal. B350B01O-AST Betrieb der Scheibenwaschanlage Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie denBetätigungshebel für den Scheibenwischer zum Lenkrad. Der Scheibenwischer fährt dannautomatisch zweimal über die Windschutzscheibe. Die Scheibenwaschanlage bleibt inBetrieb, solange der Hebel in dieser Position gehalten wird.B350B05TG

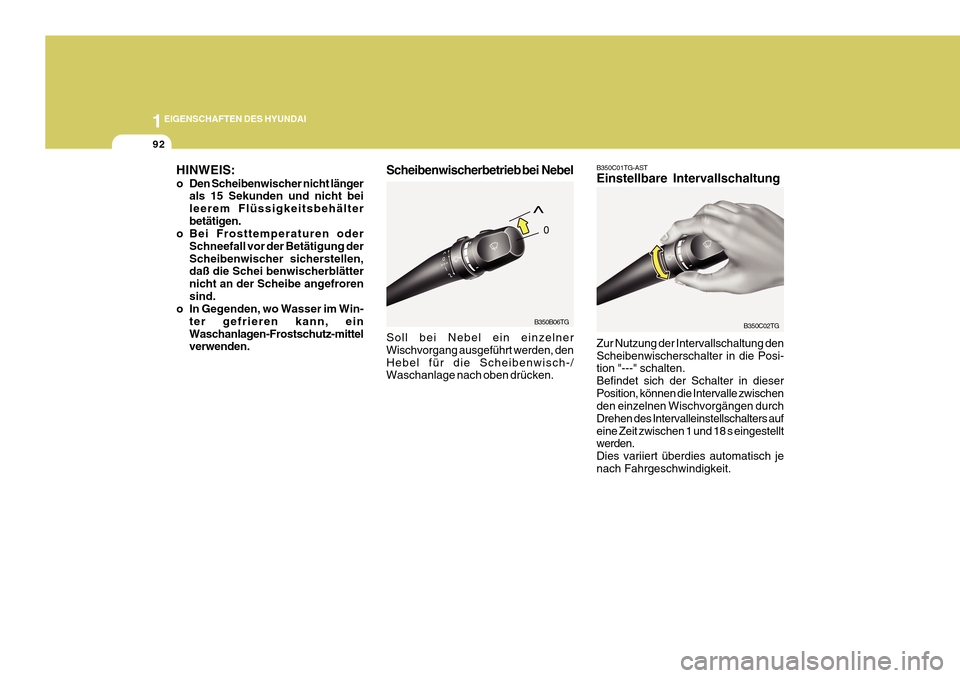

1EIGENSCHAFTEN DES HYUNDAI
92
B350C01TG-AST Einstellbare Intervallschaltung Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Posi- tion "---" schalten. Befindet sich der Schalter in dieserPosition, können die Intervalle zwischen den einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters aufeine Zeit zwischen 1 und 18 s eingestellt werden. Dies variiert überdies automatisch jenach Fahrgeschwindigkeit.
B350C02TG
HINWEIS:
o Den Scheibenwischer nicht länger
als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälterbetätigen.
o Bei Frosttemperaturen oder
Schneefall vor der Betätigung derScheibenwischer sicherstellen, daß die Schei benwischerblätter nicht an der Scheibe angefrorensind.
o In Gegenden, wo Wasser im Win-
ter gefrieren kann, einWaschanlagen-Frostschutz-mittel verwenden. Scheibenwischerbetrieb bei NebelB350B06TG
Soll bei Nebel ein einzelner Wischvorgang ausgeführt werden, denHebel für die Scheibenwisch-/ Waschanlage nach oben drücken.
