2011 FIAT DOBLO COMBI Návod na použitie a údržbu (in Slovak)

168
F0V0099mobr. 147F0V0100mobr. 148
POSTUP PRI VÝMENE PLNIACEJ FĽAŠE
Pri výmene nádobky postupujte nasledujúcim spôsobom:
❒uvoľnite spojku B-obr. 148;
❒otáčajte tlakovú nádobku proti smeru hodinových ru-
čičiek a zdvihnite ju;
❒založte novú tlakovú nádobku a otáčajte ňou v smere
hodinových ručičiek;
❒napojte na rozprašovač zastrčku A a vložte priesvitnú
hadicu B do príslušného priestoru. LEN PRE KONTROLU A DOPLNENIE TLAKU
Kompresor je možné použiť aj len pre doplnenie tlaku.
Odpojiť prípojku e napojiť ho priamo na ventil pneumati-
ky – obr. 147; týmto spôsobom rozprašovač nebude napo-
jený na kompresor a nebude vstreknutá tvrdnúca tekutina.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

169
VÝMENA ŽIAROVKY
VŠEOBECNÉ POKYNY
❒Pred výmenou žiarovky skontrolujte, či príslušné kon-
takty nie sú zoxidované;
❒zhorené žiarovky musia byť nahradené inými toho is-
tého typu a výkonu;
❒po výmene žiarovky diaľkových svetiel vždy overte orien-
táciu z bezpečnostných dôvodov;
❒ak žiarovka nesvieti, prv než ju vymeníte, overte, či nie
je porušená príslušná poistka: umiestnenie poistiek po-
zrite v stati „Výmena poistiek“ v tejto kapitole.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Zmeny a opravy elektrického zariadenia,
ktoré nebudú vykonané správne a bez pri-
hliadania na technické vlastnosti zariadenia, mô-
žu spôsobiť poruchy fungovania s rizikom požiaru.
UPOZORNENIE
Halogénové žiarovky obsahujú stlačený
plyn, v prípade rozbitia je môžu lietať
kúsky skla.
UPOZORNENIE
Halogénové žiarovky sa musia chytať vý-
lučne za kovovú časť. Ak sa priesvitná gu-
ľa dostane do kontaktu s prstami, zníži
sa intenzita žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu poutieraj-
te sklo látkou namočenou v alkohole a nechajte
ho uschnúť.
Odporúčame nechať si urobiť výmenu kon-
troliek Autorizovaným servisom Fiat . Správ-
ne fungovanie a orientácia vonkajších sve-
tiel sú základnými požiadavkami pre bezpečnú jazdu
a rešpektovanie predpisov stanovených zákonom.
UPOZORNENIE Na vnútornom povrchu žiarovky môže
vzniknúť jemné zahmlenie: čo neznamená anomáliu, je to
prirodzený jav z dôvodu nízkych teplôt a vlhkosti vzduchu;
po zapnutí svetiel ihneď zmizne. Prítomnosť kvapiek
vo vnútri svetla znamená vniknutie vody, obráťte sa na Au-
torizovaný servis Fiat.

170
F0V0027mobr. 149
TYPY SVETIEL obr. 149
Na vozidle sa nachádzajú rôzne typy svetiel:
A Sklenené svetlá: sú vložené tlakom. Ak ich chcete vy-
tiahnuť, je potrebné ich potrebné ťahať.
B Bodové svetlá: ak ich chcete vytiahnuť, stlačte guľu,
otočte proti smeru hodinových ručičiek, a vytiahnite.
C Cylindrické lampy: na ich vytiahnutie, odpojte od prí-
slušných kontaktov.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
D Halogénové svetlá: na odmontovanie žiarovky, odpoj-
te úchytky z prísušných bodov.
E Halogénové svetlá: na odmontovanie žiarovky, odpoj-
te úchytky z prísušných bodov.

171
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
Žiarovky Typ Výkon Ref. obrázok
Diaľkové H1 55 W E
Tlmené H7 55 WD
Predné obrysové svetlá W5W 5 WA
Denné svetlá W21W 21 WA
Predné smerovky PY21W 21 WB
Bočné smerovky WY5W 5 WA
Zadné smerovky PY21W 21 WB
Zadné obrysové/hmlové svetlá P4/21W 4 W/21 WB
Stop P21W 21 WB
3. brzdové svetlo W5W 5 WA
3. brzdové svetlo (For Privacy Glass) Xenon 6W 6 WA
Spiatočka W16W 16 WA
Hmlové svetlá (iba pre niektoré verzie/
trhy, podľa výbavy)H1 55 WE
Predné stropné svetlo s priesvitným krytom C10W 10 WC
Zadné stropné svetlo s bodovými svietidlami
(pre verzie/trhy, kde je vo výbave) C10W 10 WC
Zadné stropné svetlo (Doblò/Doblò Combi) C10W 10 WC
Zadné stropné svetlo (Cargo) C15W 15 WC
Dodatočné zadné stropné svetlo Cargo dlhý rázvor C10W 10 WC
Stropné posuvné svetlo (pre Cargo, ak je vo výbave) C10W 10 WC
Stropné svetlo v batožinovom priestore
(Doblò/Doblò Combi)W5W 5 WA

172
F0V0028mobr. 150F0V0029mobr. 151
VÝMENA VONKAJŠIEHO SVETLA
Typ žiarovky a príslušný výkon pozrite v odseku „Výmena
žiarovky“.
PREDNÉ OPTICKÉ SKUPINY obr. 150
Skupiny svetiel v prednej časti automobilu obsahujú ob-
rysové svetlá, diaľkové svetlá, stretávacie svetlá a smero-
vé svetlá.
Rozmiestnenie svetiel optickej skupiny je nasledovné:
A Smerové svetlá.
B Obrysové a stretávacie svetlá.
C Denné a diaľkové svetlá.
Na zapnutie žiaroviek je potrebné odstrániť ochranné
kryty, ktoré sú namontované tlakom.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
POLOHOVÉ SVETLÁ
Pri výmene žiarovky postupujte nasledovne:
❒odstráňte ochranný kryt B-obr. 150;
❒držiak žiarovky otáčajte proti smeru hodinových ruči-
čiek A-obr. 151 a vytiahnite ho;
❒vytiahnite žiarovku B a vymeňte ju;
❒opäť namontujte novú žiarovku, vložte objímku A-obr.
151, potom opäť správne nasaďte ochranný kryt B-obr.
150.

173
F0V0030mobr. 152F0V0031mobr. 153
SMEROVKY
Predné
Pri výmene žiarovky postupujte nasledovne:
❒odstráňte ochranný kryt A-obr. 150;
❒otočte proti smeru hodinových ručičiek objímku C-obr.
153 a vytiahnite;
❒vyberte žiarovku B-obr. 153 tak, že ju jemne stlačíte
a otočíte v protismere hodinových ručičiek;
❒vymeňte žiarovku, znovu namontujte držiak žiarovky
C tak, že ho otočíte v smere hodinových ručičiek a ui-
sitite sa, či je správne zablokovaný;
❒zamontujte ochranný kryt A-obr. 150.
Bočné
UPOZORNENIE Na výmenu žiaroviek bočných smero-
viek, umiestnených vo vnútri vonkajšieho spätného zrkad-
la, je potrebné sa obrátiť na Autorizovaný servis Fiat. TLMENÉ SVETLÁ
Pri výmene žiarovky postupujte nasledovne:
❒odstráňte ochranný kryt B-obr. 150;
❒odpojte elektrický konektor;
❒odpojte upevňovaciu pružinku žiarovky A-obr. 152;
❒vytiahnite žiarovku B-obr. 152 z konektora a vymeňte ju;
❒namontujte novú žiarovku tak, aby sa zhodoval prierez
kovovej časti s výstupkami na parabole svetlometu,
potom pripojte pružinu uchytenia žiarovky a zaistite žia-
rovku svorkou A;
❒namontujte správne ochranný kryt B-obr. 150.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

174

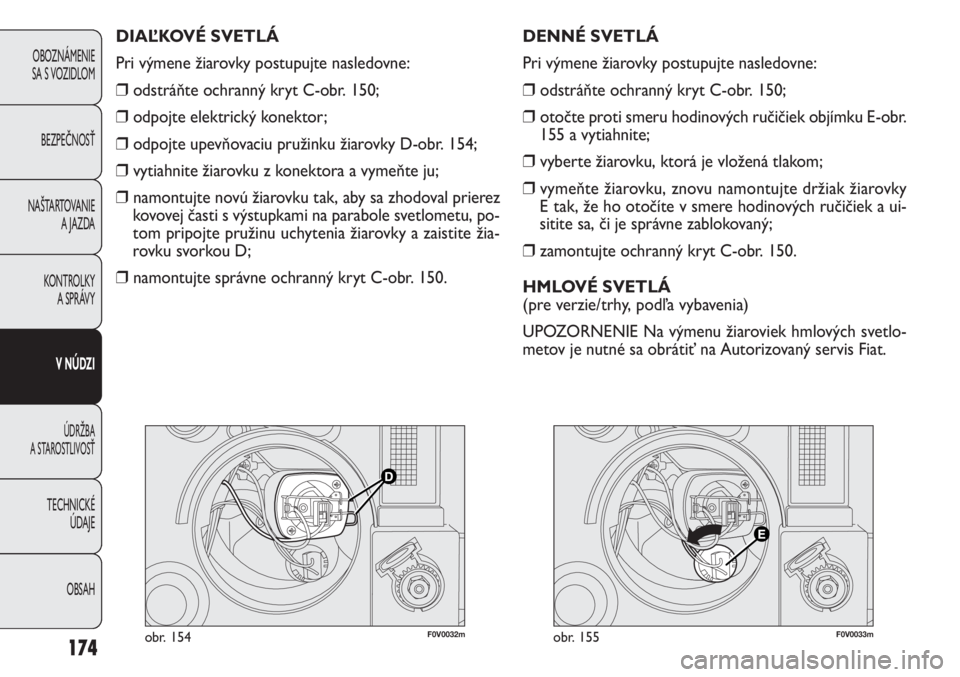

F0V0032mobr. 154F0V0033mobr. 155
DENNÉ SVETLÁ
Pri výmene žiarovky postupujte nasledovne:
❒odstráňte ochranný kryt C-obr. 150;
❒otočte proti smeru hodinových ručičiek objímku E-obr.
155 a vytiahnite;
❒vyberte žiarovku, ktorá je vložená tlakom;
❒vymeňte žiarovku, znovu namontujte držiak žiarovky
E tak, že ho otočíte v smere hodinových ručičiek a ui-
sitite sa, či je správne zablokovaný;
❒zamontujte ochranný kryt C-obr. 150.
HMLOVÉ SVETLÁ
(pre verzie/trhy, podľa vybavenia)
UPOZORNENIE Na výmenu žiaroviek hmlových svetlo-
metov je nutné sa obrátiť na Autorizovaný servis Fiat. DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte nasledovne:
❒odstráňte ochranný kryt C-obr. 150;
❒ odpojte elektrický konektor;
❒odpojte upevňovaciu pružinku žiarovky D-obr. 154;
❒vytiahnite žiarovku z konektora a vymeňte ju;
❒namontujte novú žiarovku tak, aby sa zhodoval prierez
kovovej časti s výstupkami na parabole svetlometu, po-
tom pripojte pružinu uchytenia žiarovky a zaistite žia-
rovku svorkou D;
❒namontujte správne ochranný kryt C-obr. 150.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

175
Na vybratie žiaroviek A – B – D je potrebné odkrútiť
4 upevňovacie skrutky E-obr. 157 a vybrať držiak žiarovky.
Na výmenu žiarovky ju jemne potlačte a otočte v protis-
mere hodinových ručičiek, vyberte ju a vymeňte ju. ZADNÉ SVETELNÉ JEDNOTKY
Skupiny svetiel v zadnej časti automobilu obsahujú pozičné
svetlá, smerové svetlá, svetlá pre cúvanie/hmlové svetlá
a brzdové svetlá (stop). Pre prístup k optickým jednotkám
je treba postupovať nasledovne:
❒otvorte zadné dvere;
❒ odkrúťte dve fixačné skrutky A-obr. 156;
❒vyberte optickú skupiny potom, ako ste odpojili elek-
trický konektor.
Umiestnenie svetiel tejto optickej jednotky obr. 157 je na-
sledujúce:
A Brzdové svetlá;
B Smerové svetlá;
C Svetlá spiatočky;
D Obrysové svetlá;
F Polohové/hmlové svetlá;
Obrysové svetlá/hmlové svetlá;Na výmenu žiaroviek spia-
točkových svetiel otočte držiak žiarovky v protismere
hodinových ručičiek C-obr. 157 a vytiahnite žiarovku a vy-
meňte ju.
OBOZNAMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0V0034mobr. 156
