2010 Seat Altea XL Manual do proprietário (in Portuguese)

Posto de condução63
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

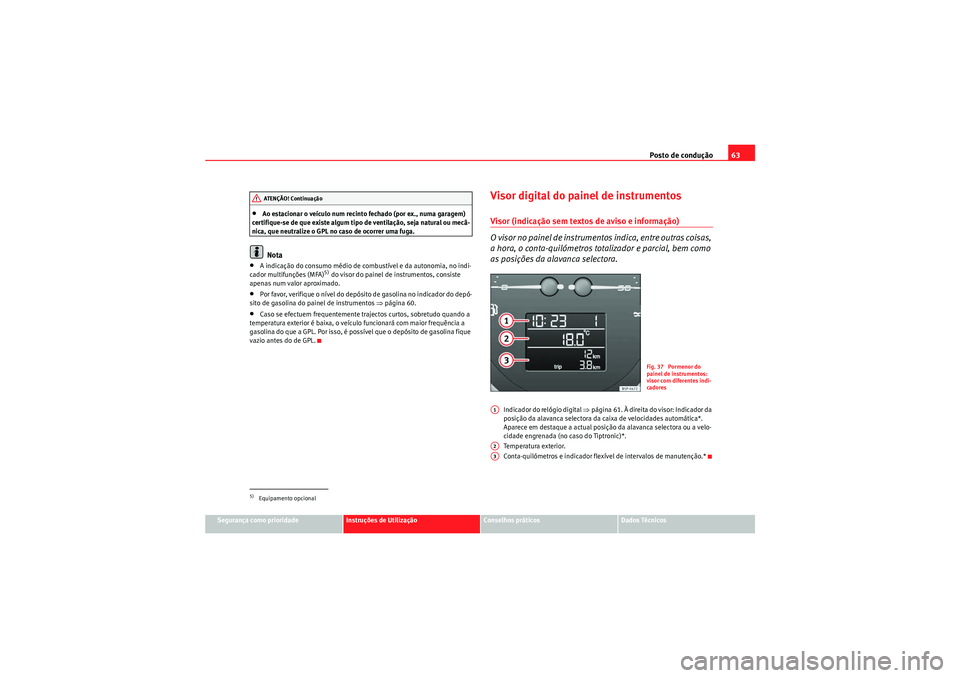

•Ao estacionar o veículo num recinto fechado (por ex., numa garagem)
certifique-se de que existe algum tipo de ventilação, seja natural ou mecâ-
nica, que neutralize o GPL no caso de ocorrer uma fuga.Nota
•A indicação do consumo médio de combustível e da autonomia, no indi-
cador multifunções (MFA)
5) do visor do painel de instrumentos, consiste
apenas num valor aproximado.
•Por favor, verifique o nível do depósito de gasolina no indicador do depó-
sito de gasolina do painel de instrumentos ⇒página 60.•Caso se efectuem frequentemente trajectos curtos, sobretudo quando a
temperatura exterior é baixa, o veículo funcionará com maior frequência a
gasolina do que a GPL. Por isso, é possível que o depósito de gasolina fique
vazio antes do de GPL.
Visor digital do painel de instrumentosVisor (indicação sem textos de aviso e informação)
O visor no painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Indicador do relógio digital ⇒página 61. À direita do visor: Indicador da
posição da alavanca selectora da caixa de velocidades automática*.
Aparece em destaque a actual posição da alavanca selectora ou a velo-
cidade engrenada (no caso do Tiptronic)*.
Temperatura exterior.
Conta-quilómetros e indicador flexível de intervalos de manutenção.*
5)Equipamento opcionalATENÇÃO! Continuação
Fig. 37 Pormenor do
painel de instrumentos:
visor com diferentes indi-
cadores
A1A2A3
AlteaXL_PT.book Seite 63 Montag, 7. September 2009 3:55 15

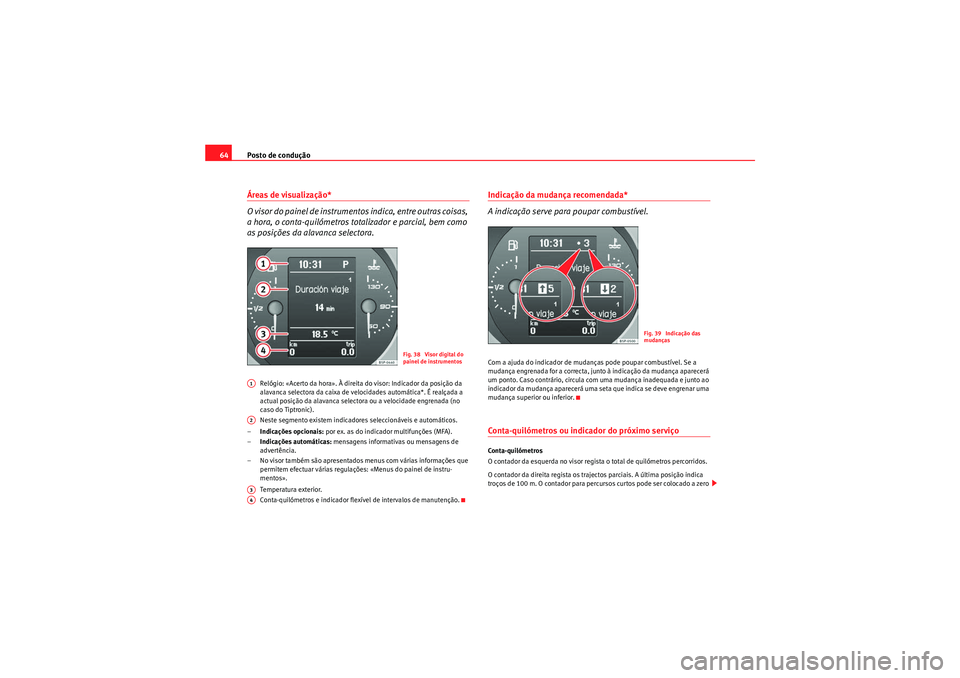

Posto de condução
64Áreas de visualização*
O visor do painel de instrumentos indica, entre outras coisas,
a hora, o conta-quilómetros totalizador e parcial, bem como
as posições da alavanca selectora.
Relógio: «Acerto da hora». À direita do visor: Indicador da posição da
alavanca selectora da caixa de velocidades automática*. É realçada a
actual posição da alavanca selectora ou a velocidade engrenada (no
caso do Tiptronic).
Neste segmento existem indicadores seleccionáveis e automáticos.
– Indicações opcionais: por ex. as do indicador multifunções (MFA).
– Indicações automáticas: mensagens informativas ou mensagens de
advertência.
– No visor também são apresentados menus com várias informações que
permitem efectuar várias regulações: «Menus do painel de instru-
mentos».
Temperatura exterior.
Conta-quilómetros e indicador flexível de intervalos de manutenção.
Indicação da mudança recomendada*
A indicação serve para poupar combustível.Com a ajuda do indicador de mudanças pode poupar combustível. Se a
mudança engrenada for a correcta, junto à indicação da mudança aparecerá
um ponto. Caso contrário, circula com uma mudança inadequada e junto ao
indicador da mudança aparecerá uma seta que indica se deve engrenar uma
mudança superior ou inferior.Conta-quilómetros ou indicador do próximo serviço Conta-quilómetros
O contador da esquerda no visor regista o total de quilómetros percorridos.
O contador da direita regista os trajectos parciais. A última posição indica
troços de 100 m. O contador para percursos curtos pode ser colocado a zero
Fig. 38 Visor digital do
painel de instrumentos
A1A2A3A4
Fig. 39 Indicação das
mudanças
AlteaXL_PT.book Seite 64 Montag, 7. September 2009 3:55 15

Posto de condução65
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

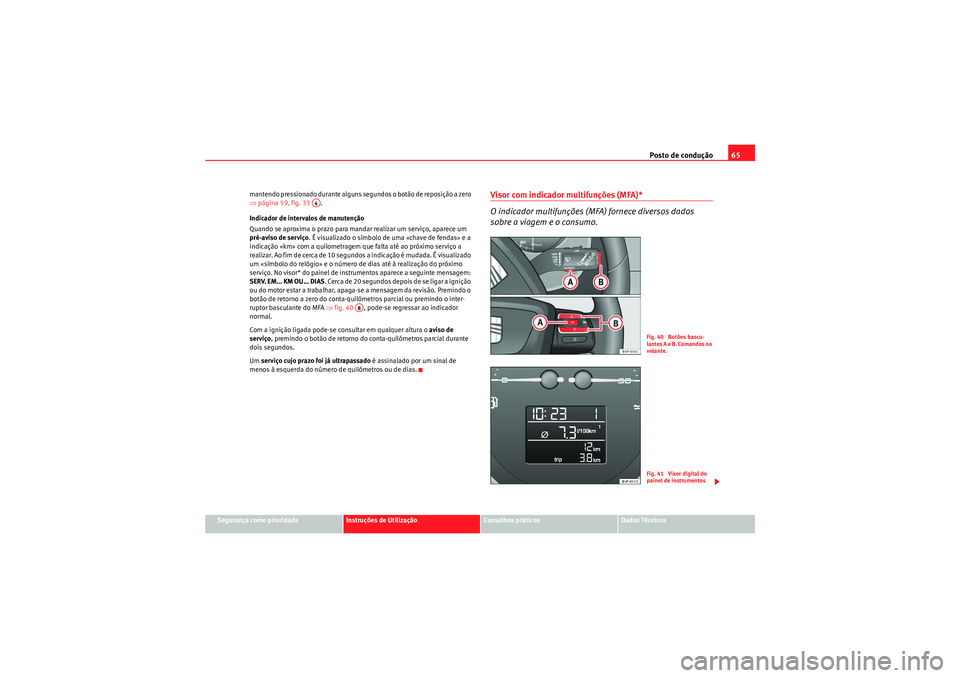

mantendo pressionado durante alguns segundos o botão de reposição a zero
⇒
página 59, fig. 33 .
Indicador de intervalos de manutenção
Quando se aproxima o prazo para mandar realizar um serviço, aparece um
pré-aviso de serviço . É visualizado o símbolo de uma «chave de fendas» e a
indicação «km» com a quilometragem que falta até ao próximo serviço a
realizar. Ao fim de cerca de 10 segundos a indicação é mudada. É visualizado
um «símbolo do relógio» e o número de dias até à realização do próximo
serviço. No visor* do painel de instrumentos aparece a seguinte mensagem:
SERV. EM... KM OU... DIAS . Cerca de 20 segundos depois de se ligar a ignição
ou do motor estar a trabalhar, apaga-se a mensagem da revisão. Premindo o
botão de retorno a zero do conta-quilómetros parcial ou premindo o inter-
ruptor basculante do MFA ⇒fig. 40 , pode-se regressar ao indicador
normal.
Com a ignição ligada pode-se consultar em qualquer altura o aviso de
serviço , premindo o botão de retorno do conta-quilómetros parcial durante
dois segundos.
Um serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) fornece diversos dados
sobre a viagem e o consumo.
A6
AB
Fig. 40 Botões bascu-
lantes A e B. Comandos no
volante.Fig. 41 Visor digital do
painel de instrumentos
AlteaXL_PT.book Seite 65 Montag, 7. September 2009 3:55 15

Posto de condução
66

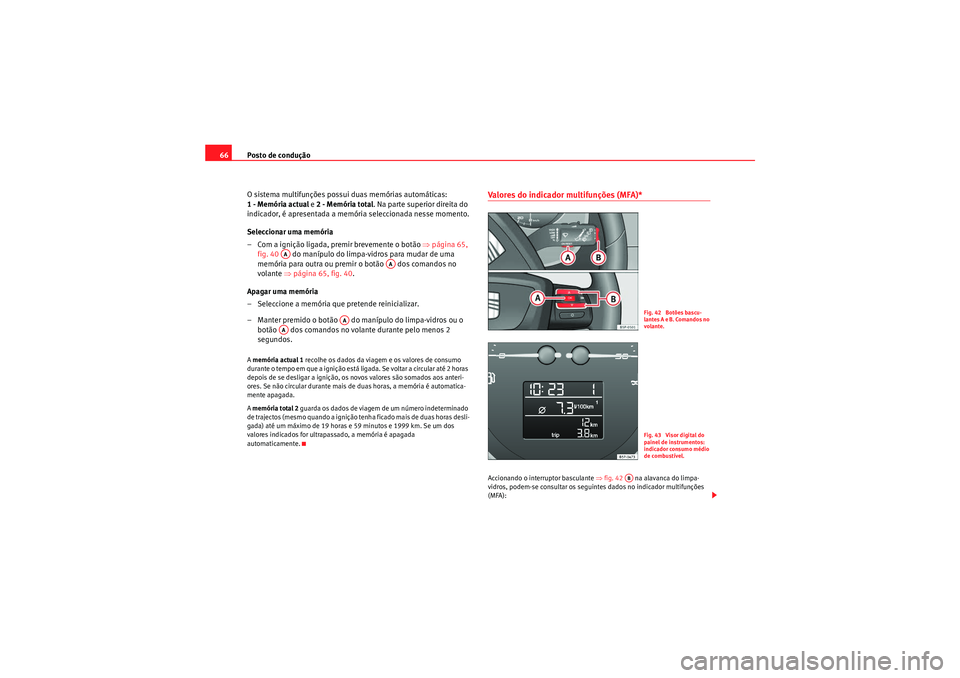

O sistema multifunções possui duas memórias automáticas:
1 - Memória actual e 2 - Memória total . Na parte superior direita do
indicador, é apresentada a memória seleccionada nesse momento.
Seleccionar uma memória
– Com a ignição ligada, premir brevemente o botão ⇒página 65,
fig. 40 do manípulo do limpa-vidros para mudar de uma
memória para outra ou premir o botão dos comandos no
volante ⇒página 65, fig. 40.
Apagar uma memória
– Seleccione a memória que pretende reinicializar.
– Manter premido o botão do manípulo do limpa-vidros ou o botão dos comandos no volante durante pelo menos 2
segundos.A memória actual 1 recolhe os dados da viagem e os valores de consumo
durante o tempo em que a ignição está ligada. Se voltar a circular até 2 horas
depois de se desligar a ignição, os novos valores são somados aos anteri-
ores. Se não circular durante mais de duas horas, a memória é automatica-
mente apagada.
A memória total 2 guarda os dados de viagem de um número indeterminado
de trajectos (mesmo quando a ignição tenha ficado mais de duas horas desli-
gada) até um máximo de 19 horas e 59 minutos e 1999 km. Se um dos
valores indicados for ultrapassado, a memória é apagada
automaticamente.
Valores do indicador multifunções (MFA)* Accionando o interruptor basculante ⇒fig. 42 na alavanca do limpa-
vidros, podem-se consultar os seguintes dados no indicador multifunções
(MFA):
AA
AA
AA
AA
Fig. 42 Botões bascu-
lantes A e B. Comandos no
volante.Fig. 43 Visor digital do
painel de instrumentos:
indicador consumo médio
de combustível.
AB
AlteaXL_PT.book Seite 66 Montag, 7. September 2009 3:55 15

Posto de condução67
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

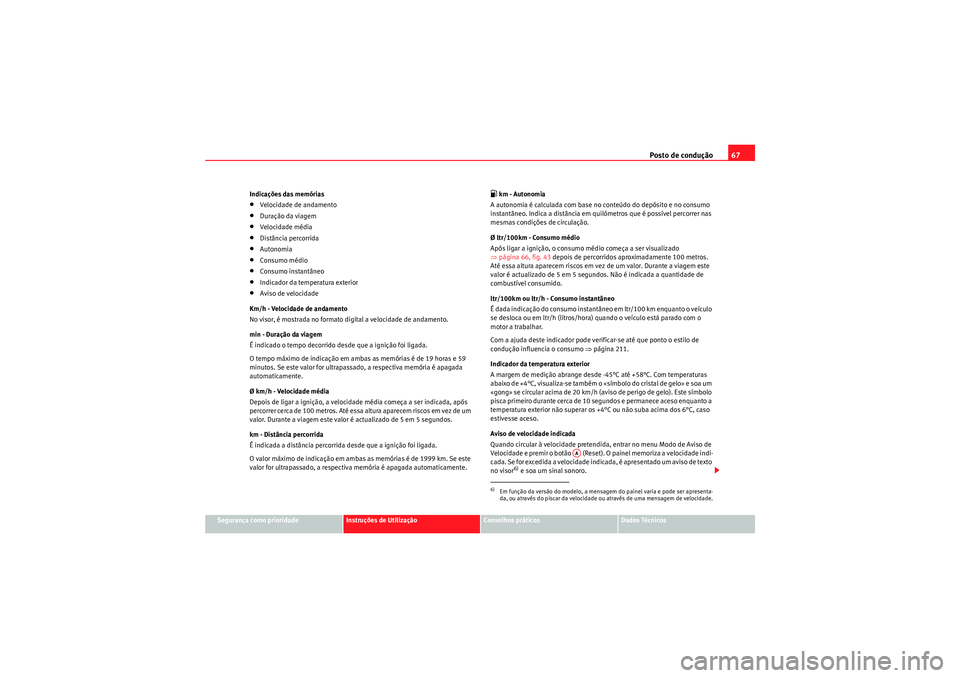

Indicações das memórias
•Velocidade de andamento•Duração da viagem•Velocidade média•Distância percorrida•Autonomia•Consumo médio•Consumo instantâneo•Indicador da temperatura exterior•Aviso de velocidade
Km/h - Velocidade de andamento
No visor, é mostrada no formato digital a velocidade de andamento.
min - Duração da viagem
É indicado o tempo decorrido desde que a ignição foi ligada.
O tempo máximo de indicação em ambas as memórias é de 19 horas e 59
minutos. Se este valor for ultrapassado, a respectiva memória é apagada
automaticamente.
Ø km/h - Velocidade média
Depois de ligar a ignição, a velocidade média começa a ser indicada, após
percorrer cerca de 100 metros. Até essa altura aparecem riscos em vez de um
valor. Durante a viagem este valor é actualizado de 5 em 5 segundos.
km - Distância percorrida
É indicada a distância percorrida desde que a ignição foi ligada.
O valor máximo de indicação em ambas as memórias é de 1999 km. Se este
valor for ultrapassado, a respectiva memória é apagada automaticamente.
 km - Autonomia
A autonomia é calculada com base no conteúdo do depósito e no consumo
instantâneo. Indica a distância em quilómetros que é possível percorrer nas
mesmas condições de circulação.
Ø ltr/100km - Consumo médio
Após ligar a ignição, o consumo médio começa a ser visualizado
⇒ página 66, fig. 43 depois de percorridos aproximadamente 100 metros.
Até essa altura aparecem riscos em vez de um valor. Durante a viagem este
valor é actualizado de 5 em 5 segundos. Não é indicada a quantidade de
combustível consumido.
ltr/100km ou ltr/h - Consumo instantâneo
É dada i nd ica çã o d o consum o i nstant ân e o e m lt r/ 1 0 0 k m e nqu anto o ve ículo
se desloca ou em ltr/h (litros/hora) quando o veículo está parado com o
motor a trabalhar.
Com a ajuda deste indicador pode verificar-se até que ponto o estilo de
condução influencia o consumo ⇒página 211.
Indicador da temperatura exterior
A margem de medição abrange desde -45°C até +58°C. Com temperaturas
abaixo de +4°C, visualiza-se também o «símbolo do cristal de gelo» e soa um
«gong» se circular acima de 20 km/h (aviso de perigo de gelo). Este símbolo
pisca primeiro durante cerca de 10 segundos e permanece aceso enquanto a
temperatura exterior não superar os +4°C ou não suba acima dos 6°C, caso
estivesse aceso.
Aviso de velocidade indicada
Quando circular à velocidade pretendida, entrar no menu Modo de Aviso de
Velocidade e premir o botão (Reset). O painel memoriza a velocidade indi-
cada. Se for excedida a velocidade indicada, é apresentado um aviso de texto
no visor
6) e soa um sinal sonoro.
6)Em função da versão do modelo, a mensagem do painel varia e pode ser apresenta-
da, ou através do piscar da velocidade ou através de uma mensagem de velocidade.
AA
AlteaXL_PT.book Seite 67 Montag, 7. September 2009 3:55 15

Posto de condução

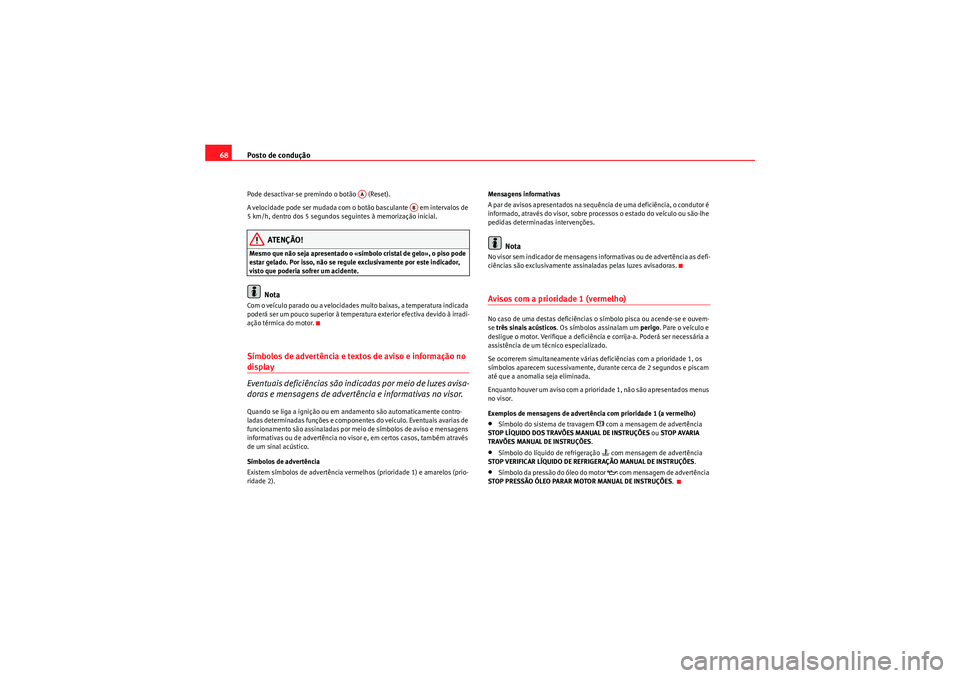

68Pode desactivar-se premindo o botão (Reset).
A velocidade pode ser mudada com o botão basculante em intervalos de
5 km/h, dentro dos 5 segundos seguintes à memorização inicial.
ATENÇÃO!
Mesmo que não seja apresentado o «símbolo cristal de gelo», o piso pode
estar gelado. Por isso, não se regule exclusivamente por este indicador,
visto que poderia sofrer um acidente.
Nota
Com o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatura exterior efectiva devido à irradi-
ação térmica do motor.Símbolos de advertência e textos de aviso e informação no display
Eventuais deficiências são indicadas por meio de luzes avisa-
doras e mensagens de advertência e informativas no visor.Quando se liga a ignição ou em andamento são automaticamente contro-
ladas determinadas funções e componentes do veículo. Eventuais avarias de
funcionamento são assinaladas por meio de símbolos de aviso e mensagens
informativas ou de advertência no visor e, em certos casos, também através
de um sinal acústico.
Símbolos de advertência
Existem símbolos de advertência vermelhos (prioridade 1) e amarelos (prio-
ridade 2). Mensagens informativas
A par de avisos apresentados na sequência de uma deficiência, o condutor é
informado, através do visor, sobre processos o estado do veículo ou são-lhe
pedidas determinadas intervenções.
Nota
No visor sem indicador de mensagens informativas ou de advertência as defi-
ciências são exclusivamente assinaladas pelas luzes avisadoras.Avisos com a prioridade 1 (vermelho)No caso de uma destas deficiências o símbolo pisca ou acende-se e ouvem-
se
três sinais acústicos . Os símbolos assinalam um perigo. Pare o veículo e
desligue o motor. Verifique a deficiência e corrija-a. Poderá ser necessária a
assistência de um técnico especializado.
Se ocorrerem simultaneamente várias de ficiências com a prioridade 1, os
símbolos aparecem sucessivamente, durante cerca de 2 segundos e piscam
até que a anomalia seja eliminada.
Enquanto houver um aviso com a prioridade 1, não são apresentados menus
no visor.
Exemplos de mensagens de advertência com prioridade 1 (a vermelho)•Símbolo do sistema de travagem
 com a mensagem de advertência
STOP LÍQUIDO DOS TRAVÕES MANUAL DE INSTRUÇÕES ou STOP AVARIA
TRAVÕES MANUAL DE INSTRUÇÕES .
•Símbolo do líquido de refrigeração
 com mensagem de advertência
STOP VERIFICAR LÍQUIDO DE REFRIGERAÇÃO MANUAL DE INSTRUÇÕES .
•Símbolo da pressão do óleo do motor
 com mensagem de advertência
STOP PRESSÃO ÓLEO PARAR MOTOR MANUAL DE INSTRUÇÕES .
AA
AB
AlteaXL_PT.book Seite 68 Montag, 7. September 2009 3:55 15

Posto de condução69
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

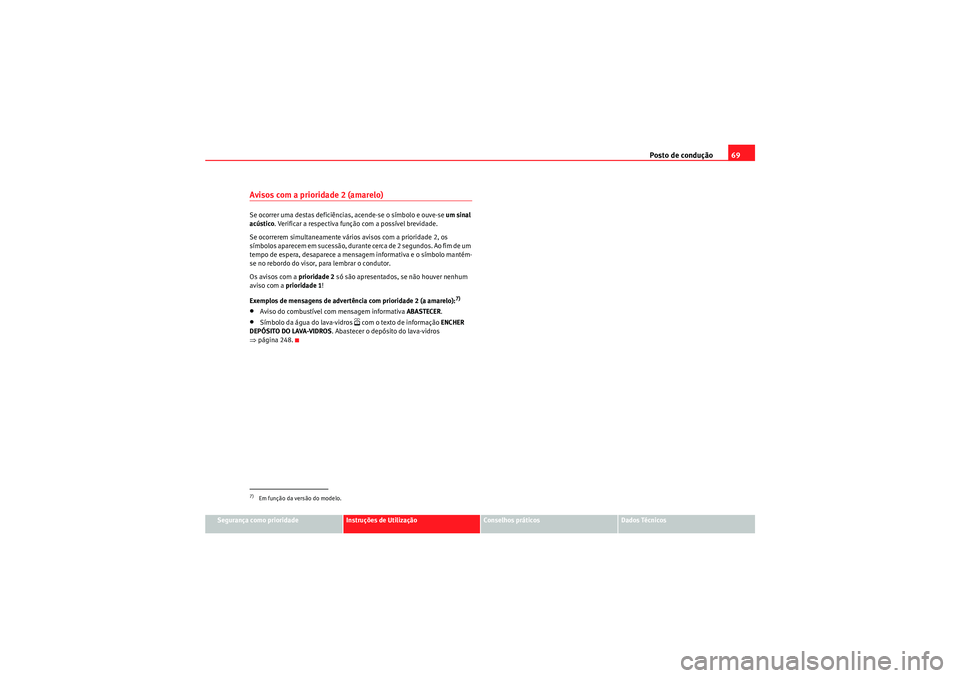

Avisos com a prioridade 2 (amarelo) Se ocorrer uma destas deficiências, acende-se o símbolo e ouve-se um sinal
acústico. Verificar a respectiva função com a possível brevidade.
Se ocorrerem simultaneamente vários avisos com a prioridade 2, os
s í m b o l o s a p a r e c e m e m s u c e s s ã o , d u r a n t e ce r c a d e 2 s e g u n d o s . A o f i m d e u m
tempo de espera, desaparece a mensagem informativa e o símbolo mantém-
se no rebordo do visor, para lembrar o condutor.
Os avisos com a prioridade 2 só são apresentados, se não houver nenhum
aviso com a prioridade 1!
Exemplos de mensagens de advertência com prioridade 2 (a amarelo):
7)
•Aviso do combustível com mensagem informativa ABASTECER. •Símbolo da água do lava-vidros
 com o texto de informação ENCHER
DEPÓSITO DO LAVA-VIDROS . Abastecer o depósito do lava-vidros
⇒ página 248.
7)Em função da versão do modelo.
AlteaXL_PT.book Seite 69 Montag, 7. September 2009 3:55 15

Posto de condução

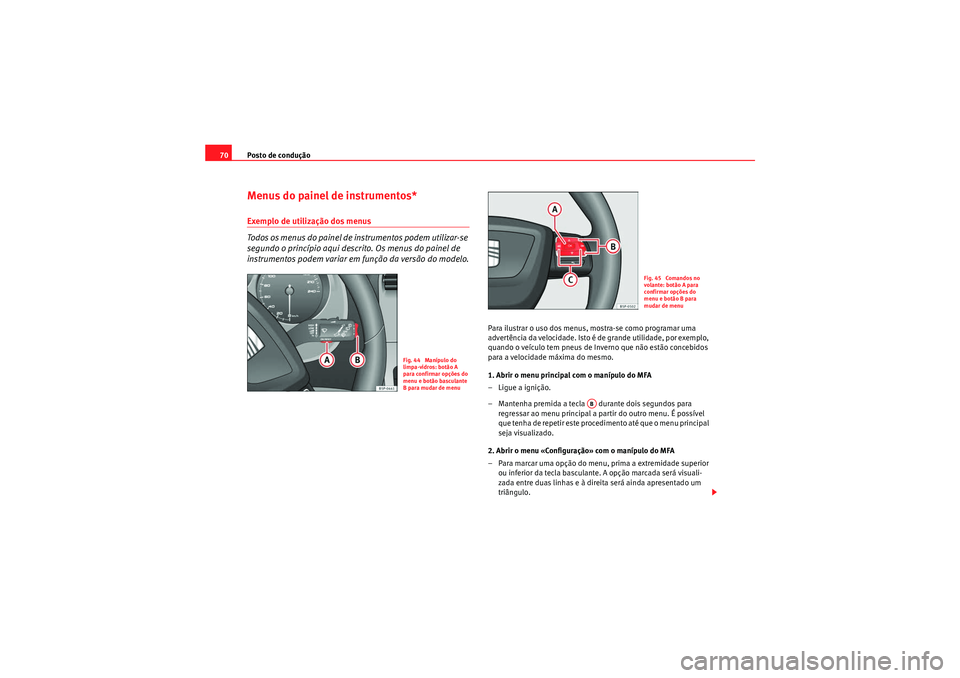

70Menus do painel de instrumentos*Exemplo de utilização dos menus
Todos os menus do painel de instrumentos podem utilizar-se
segundo o princípio aqui descrito. Os menus do painel de
instrumentos podem variar em função da versão do modelo.
Para ilustrar o uso dos menus, mostra-se como programar uma
advertência da velocidade. Isto é de grande utilidade, por exemplo,
quando o veículo tem pneus de Inverno que não estão concebidos
para a velocidade máxima do mesmo.
1. Abrir o menu principal com o manípulo do MFA
– Ligue a ignição.
– Mantenha premida a tecla durante dois segundos para
regressar ao menu principal a pa rtir do outro menu. É possível
que tenha de repetir este proced imento até que o menu principal
seja visualizado.
2. Abrir o menu «Configuração» com o manípulo do MFA
– Para marcar uma opção do menu, prima a extremidade superior ou inferior da tecla basculante. A opção marcada será visuali-
zada entre duas linhas e à direita será ainda apresentado um
triângulo.
Fig. 44 Manípulo do
limpa-vidros: botão A
para confirmar opções do
menu e botão basculante
B para mudar de menu
Fig. 45 Comandos no
volante: botão A para
confirmar opções do
menu e botão B para
mudar de menu
AB
AlteaXL_PT.book Seite 70 Montag, 7. September 2009 3:55 15
