2010 Seat Altea XL Manual do proprietário (in Portuguese)

Situações diversas287
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

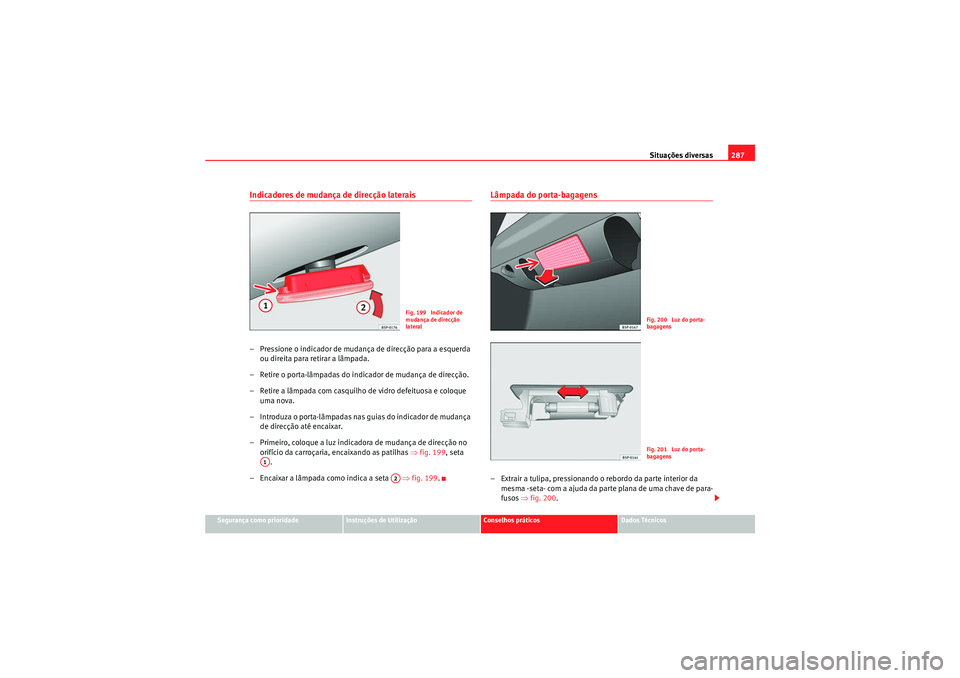

Indicadores de mudança de direcção laterais– Pressione o indicador de mudança de direcção para a esquerda
ou direita para retirar a lâmpada.
– Retire o porta-lâmpadas do indicador de mudança de direcção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Introduza o porta-lâmpadas nas guias do indicador de mudança de direcção até encaixar.
– Primeiro, coloque a luz indicadora de mudança de direcção no orifício da carroçaria, encaixando as patilhas ⇒fig. 199 , seta
.
– Encaixar a lâmpada como indica a seta ⇒fig. 199 .
Lâmpada do porta-bagagens– Extrair a tulipa, pressionando o rebordo da parte interior da
mesma -seta- com a ajuda da parte plana de uma chave de para-
fusos ⇒fig. 200 .
Fig. 199 Indicador de
mudança de direcção
lateral
A1
A2
Fig. 200 Luz do porta-
bagagensFig. 201 Luz do porta-
bagagens
AlteaXL_PT.book Seite 287 Montag, 7. September 2009 3:55 15

Situações diversas
288

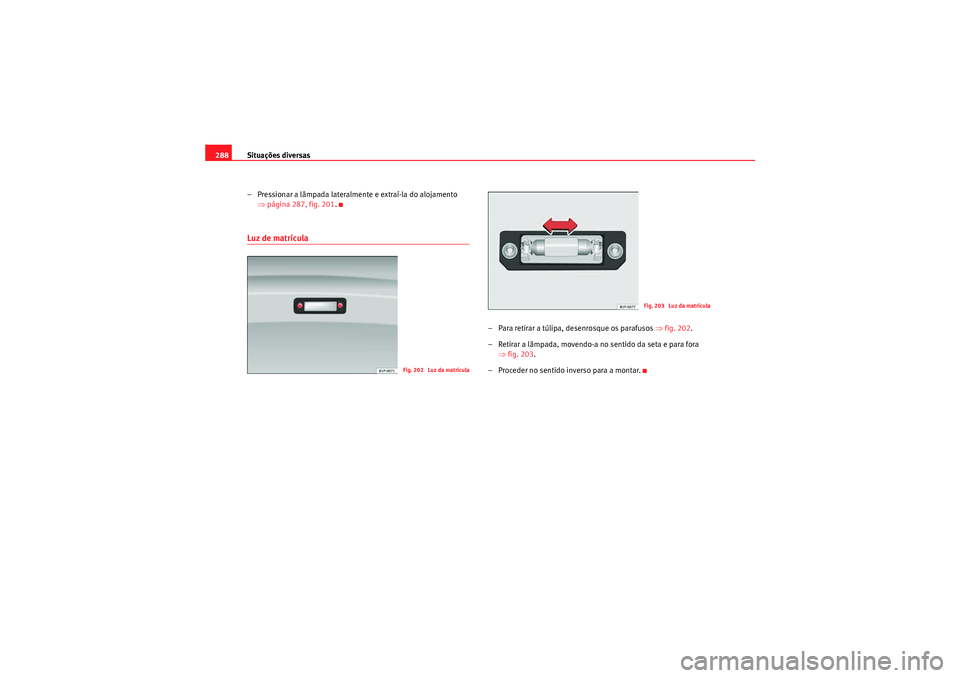

– Pressionar a lâmpada lateralmente e extraí-la do alojamento ⇒página 287, fig. 201 .Luz de matrícula
– Para retirar a túlipa, desenrosque os parafusos ⇒fig. 202 .
– Retirar a lâmpada, movendo-a no sentido da seta e para fora ⇒fig. 203 .
– Proceder no sentido inverso para a montar.
Fig. 202 Luz da matrícula
Fig. 203 Luz da matrícula
AlteaXL_PT.book Seite 288 Montag, 7. September 2009 3:55 15

Situações diversas289
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

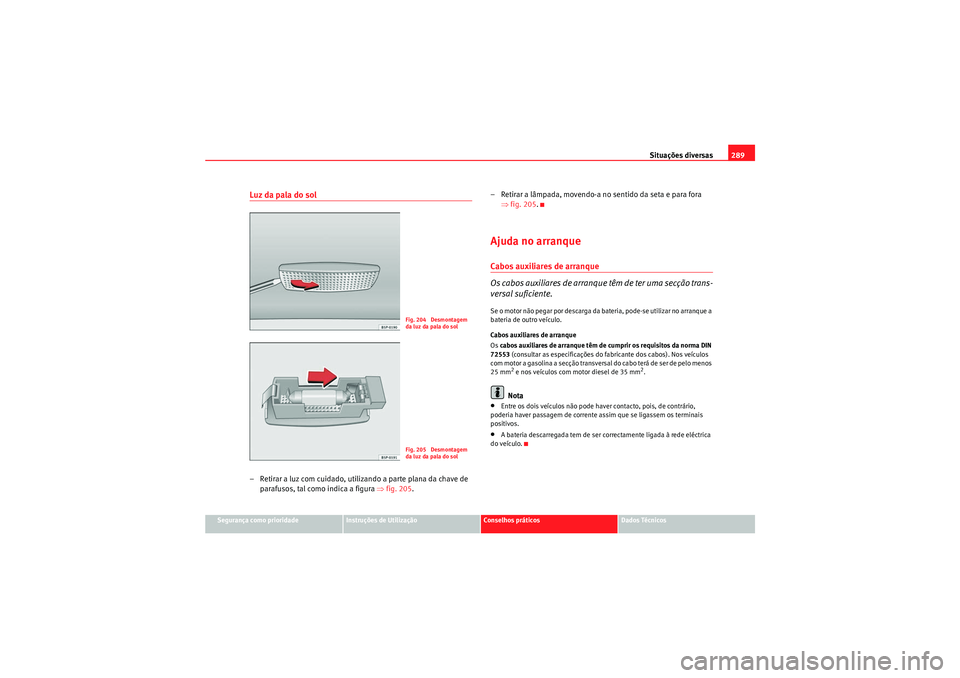

Luz da pala do sol– Retirar a luz com cuidado, utilizando a parte plana da chave de
parafusos, tal como indica a figura ⇒ fig. 205. – Retirar a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 205 .
Ajuda no arranqueCabos auxiliares de arranque
Os cabos auxiliares de arranque têm de ter uma secção trans-
versal suficiente.Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque a
bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de cumprir os requisitos da norma DIN
72553 (consultar as especificações do fabricante dos cabos). Nos veículos
com motor a gasolina a secção transversal do cabo terá de ser de pelo menos
25 mm
2 e nos veículos com motor diesel de 35 mm
2.
Nota
•Entre os dois veículos não pode haver contacto, pois, de contrário,
poderia haver passagem de corrente assim que se ligassem os terminais
positivos.•A bateria descarregada tem de ser correctamente ligada à rede eléctrica
do veículo.
Fig. 204 Desmontagem
da luz da pala do solFig. 205 Desmontagem
da luz da pala do sol
AlteaXL_PT.book Seite 289 Montag, 7. September 2009 3:55 15

Situações diversas

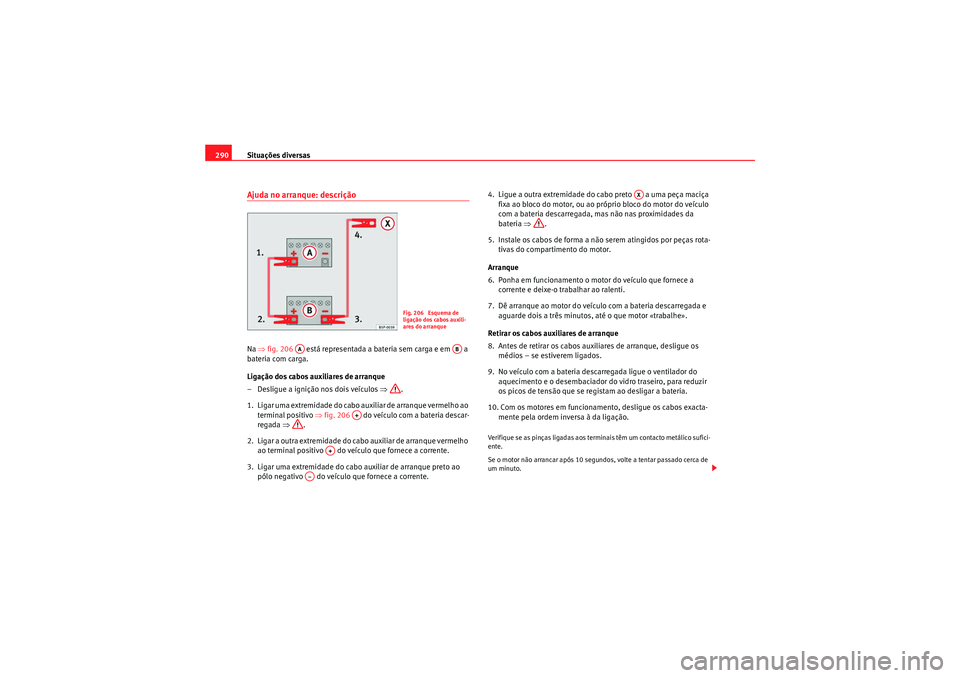

290Ajuda no arranque: descriçãoNa ⇒fig. 206 está representada a bateria sem carga e em a
bateria com carga.
Ligação dos cabos auxiliares de arranque
– Desligue a ignição nos dois veículos ⇒.
1. Ligar uma extremidade do cabo auxiliar de arranque vermelho ao terminal positivo ⇒ fig. 206 do veículo com a bateria descar-
regada ⇒.
2. Ligar a outra extremidade do cabo auxiliar de arranque vermelho ao terminal positivo do ve ículo que fornece a corrente.
3. Ligar uma extremidade do cabo auxiliar de arranque preto ao pólo negativo do veíc ulo que fornece a corrente. 4. Ligue a outra extremidade do cabo preto a uma peça maciça
fixa ao bloco do motor, ou ao próprio bloco do motor do veículo
com a bateria descarregada, mas não nas proximidades da
bateria ⇒.
5. Instale os cabos de forma a nã o serem atingidos por peças rota-
tivas do compartimento do motor.
Arranque
6. Ponha em funcionamento o motor do veículo que fornece a corrente e deixe-o trabalhar ao ralenti.
7. Dê arranque ao motor do veículo com a bateria descarregada e aguarde dois a três minutos, até o que motor «trabalhe».
Retirar os cabos auxiliares de arranque
8. Antes de retirar os cabos auxiliares de arranque, desligue os médios – se estiverem ligados.
9. No veículo com a bateria descarregada ligue o ventilador do aquecimento e o desembaciador do vidro traseiro, para reduzir
os picos de tensão que se re gistam ao desligar a bateria.
10. Com os motores em funcionamento, desligue os cabos exacta- mente pela ordem inversa à da ligação.
Verifique se as pinças ligadas aos terminais têm um contacto metálico sufici-
ente.
Se o motor não arrancar após 10 segu ndos, volte a tentar passado cerca de
um minuto.
Fig. 206 Esquema de
ligação dos cabos auxili-
ares do arranque
AA
AB
A+
A+
A–
AX
AlteaXL_PT.book Seite 290 Montag, 7. September 2009 3:55 15

Situações diversas291
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

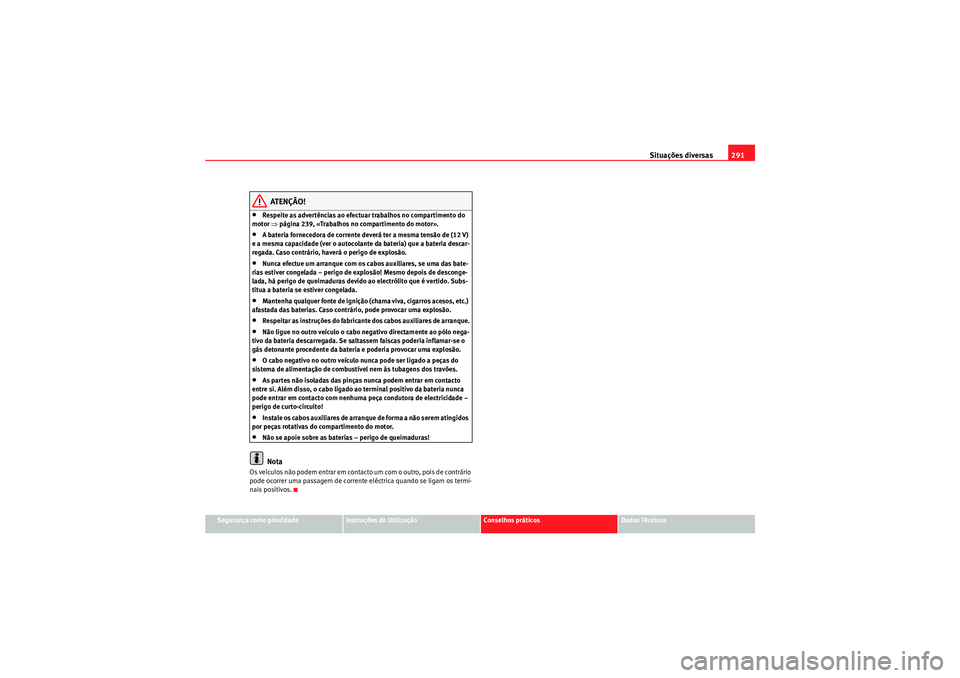

ATENÇÃO!
•Respeite as advertências ao efectuar trabalhos no compartimento do
motor ⇒página 239, «Trabalhos no compartimento do motor».•A bateria fornecedora de corrente deverá ter a mesma tensão de (12 V)
e a mesma capacidade (ver o autocolante da bateria) que a bateria descar-
regada. Caso contrário, haverá o perigo de explosão.•Nunca efectue um arranque com os cabos auxiliares, se uma das bate-
rias estiver congelada – perigo de explosão! Mesmo depois de desconge-
lada, há perigo de queimaduras devido ao electrólito que é vertido. Subs-
titua a bateria se estiver congelada.•Mantenha qualquer fonte de ignição (chama viva, cigarros acesos, etc.)
afastada das baterias. Caso contrário, pode provocar uma explosão.•Respeitar as instruções do fabricante dos cabos auxiliares de arranque.•Não ligue no outro veículo o cabo negativo directamente ao pólo nega-
tivo da bateria descarregada. Se saltassem faíscas poderia inflamar-se o
gás detonante procedente da bateria e poderia provocar uma explosão.•O cabo negativo no outro veículo nunca pode ser ligado a peças do
sistema de alimentação de combustível nem às tubagens dos travões.•As partes não isoladas das pinças nunca podem entrar em contacto
entre si. Além disso, o cabo ligado ao terminal positivo da bateria nunca
pode entrar em contacto com nenhum a peça condutora de electricidade –
perigo de curto-circuito!•Instale os cabos auxiliares de arranque de forma a não serem atingidos
por peças rotativas do compartimento do motor.•Não se apoie sobre as baterias – perigo de queimaduras!Nota
Os veículos não podem entrar em contacto um com o outro, pois de contrário
pode ocorrer uma passagem de corrente eléctrica quando se ligam os termi-
nais positivos.
AlteaXL_PT.book Seite 291 Montag, 7. September 2009 3:55 15

Situações diversas

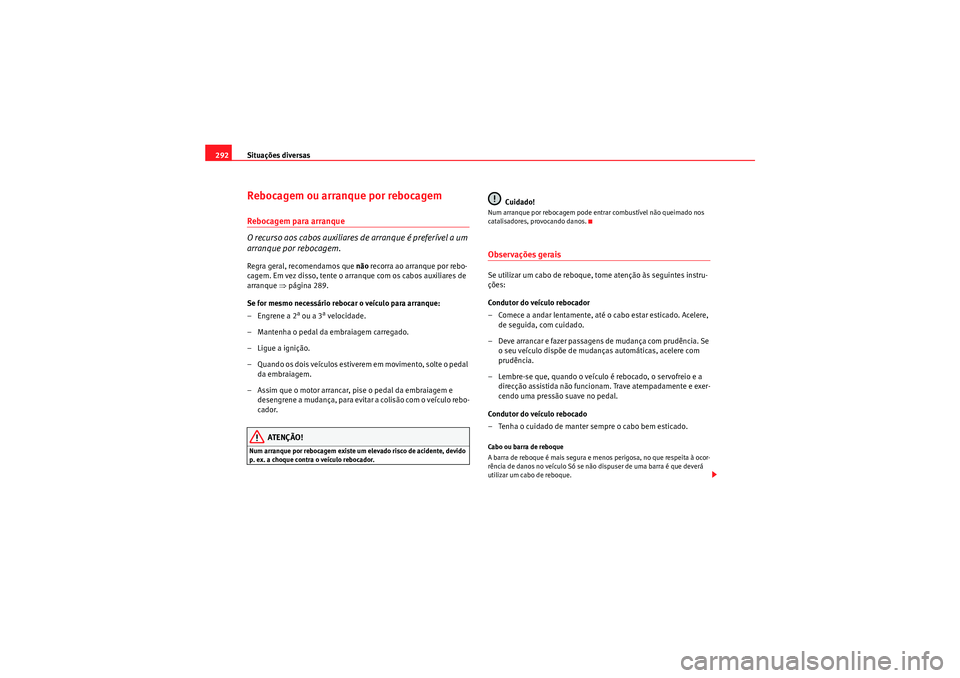

292Rebocagem ou arranque por rebocagemRebocagem para arranque
O recurso aos cabos auxiliares de arranque é preferível a um
arranque por rebocagem.Regra geral, recomendamos que não recorra ao arranque por rebo-
cagem. Em vez disso, tente o arranque com os cabos auxiliares de
arranque ⇒página 289.
Se for mesmo necessário rebocar o veículo para arranque:
– Engrene a 2
a ou a 3
a velocidade.
– Mantenha o pedal da embraiagem carregado.
– Ligue a ignição.
– Quando os dois veículos estiverem em movimento, solte o pedal da embraiagem.
– Assim que o motor arrancar, pise o pedal da embraiagem e desengrene a mudança, para evitar a colisão com o veículo rebo-
cador.
ATENÇÃO!
Num arranque por rebocagem existe um elevado risco de acidente, devido
p. ex. a choque contra o veículo rebocador.
Cuidado!
Num arranque por rebocagem pode entrar combustível não queimado nos
catalisadores, provocando danos.Observações geraisSe utilizar um cabo de reboque, tome atenção às seguintes instru-
ções:
Condutor do veículo rebocador
– Comece a andar lentamente, até o cabo estar esticado. Acelere, de seguida, com cuidado.
– Deve arrancar e fazer passagens de mudança com prudência. Se o seu veículo dispõe de mudanças automáticas, acelere com
prudência.
– Lembre-se que, quando o veículo é rebocado, o servofreio e a direcção assistida não funcionam. Trave atempadamente e exer-
cendo uma pressão suave no pedal.
Condutor do veículo rebocado
– Tenha o cuidado de manter sempre o cabo bem esticado.Cabo ou barra de reboque
A barra de reboque é mais segura e menos perigosa, no que respeita à ocor-
rência de danos no veículo Só se não dispuser de uma barra é que deverá
utilizar um cabo de reboque.
AlteaXL_PT.book Seite 292 Montag, 7. September 2009 3:55 15

Situações diversas293
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

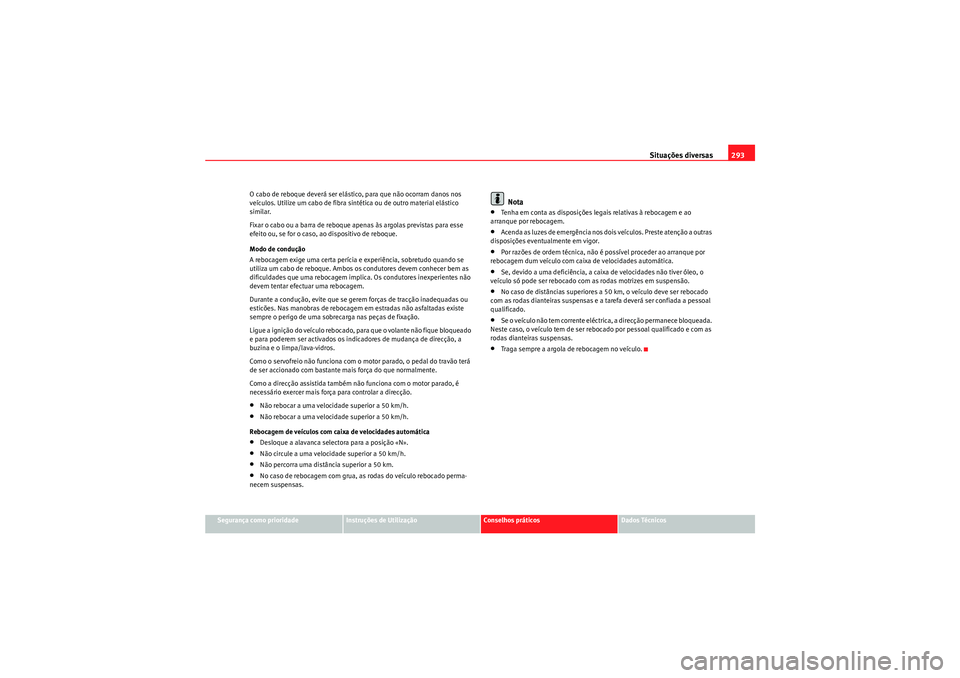

O cabo de reboque deverá ser elástico, para que não ocorram danos nos
veículos. Utilize um cabo de fibra sintética ou de outro material elástico
similar.
Fixar o cabo ou a barra de reboque apenas às argolas previstas para esse
efeito ou, se for o caso, ao dispositivo de reboque.
Modo de condução
A rebocagem exige uma certa perícia e experiência, sobretudo quando se
utiliza um cabo de reboque. Ambos os condutores devem conhecer bem as
dificuldades que uma rebocagem implica. Os condutores inexperientes não
devem tentar efectuar uma rebocagem.
Durante a condução, evite que se gerem forças de tracção inadequadas ou
esticões. Nas manobras de rebocagem em estradas não asfaltadas existe
sempre o perigo de uma sobrecarga nas peças de fixação.
Ligue a ignição do veículo rebocado, para que o volante não fique bloqueado
e para poderem ser activados os indicadores de mudança de direcção, a
buzina e o limpa/lava-vidros.
Como o servofreio não funciona com o motor parado, o pedal do travão terá
de ser accionado com bastante mais força do que normalmente.
Como a direcção assistida também não funciona com o motor parado, é
necessário exercer mais força para controlar a direcção.
•Não rebocar a uma velocidade superior a 50 km/h.•Não rebocar a uma velocidade superior a 50 km/h.
Rebocagem de veículos com caixa de velocidades automática•Desloque a alavanca selectora para a posição «N».•Não circule a uma velocidade superior a 50 km/h.•Não percorra uma distância superior a 50 km.•No caso de rebocagem com grua, as rodas do veículo rebocado perma-
necem suspensas.
Nota
•Tenha em conta as disposições legais relativas à rebocagem e ao
arranque por rebocagem.•Acenda as luzes de emergência nos do is veículos. Preste atenção a outras
disposições eventualmente em vigor.•Por razões de ordem técnica, não é possível proceder ao arranque por
rebocagem dum veículo com caixa de velocidades automática.•Se, devido a uma deficiência, a caixa de velocidades não tiver óleo, o
veículo só pode ser rebocado com as rodas motrizes em suspensão.•No caso de distâncias superiores a 50 km, o veículo deve ser rebocado
com as rodas dianteiras suspensas e a tarefa deverá ser confiada a pessoal
qualificado.•Se o veículo não tem corrente eléctrica, a direcção permanece bloqueada.
Neste caso, o veículo tem de ser rebocado por pessoal qualificado e com as
rodas dianteiras suspensas.•Traga sempre a argola de rebocagem no veículo.
AlteaXL_PT.book Seite 293 Montag, 7. September 2009 3:55 15

Situações diversas

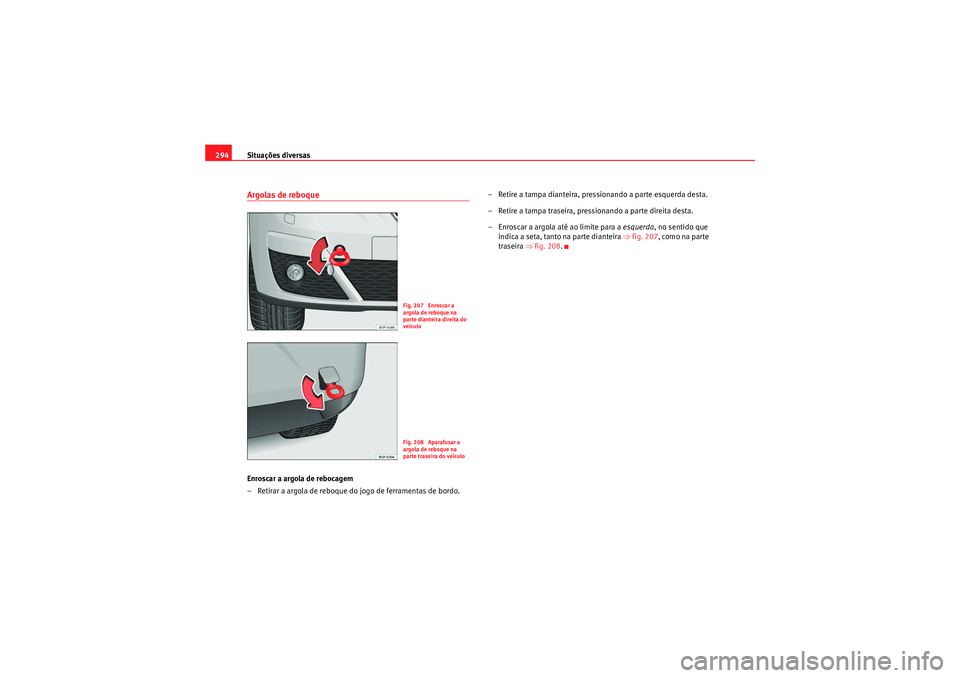

294Argolas de reboqueEnroscar a argola de rebocagem
– Retirar a argola de reboque do jogo de ferramentas de bordo. – Retire a tampa dianteira, pressionando a parte esquerda desta.
– Retire a tampa traseira, pressi
onando a parte direita desta.
– Enroscar a argola até ao limite para a esquerda, no sentido que
indica a seta, tanto na parte dianteira ⇒fig. 207 , como na parte
traseira ⇒ fig. 208.
Fig. 207 Enroscar a
argola de reboque na
parte dianteira direita do
veículoFig. 208 Aparafusar a
argola de reboque na
parte traseira do veículo
