2010 Seat Altea XL Manual do proprietário (in Portuguese)

Abertura e fecho111
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

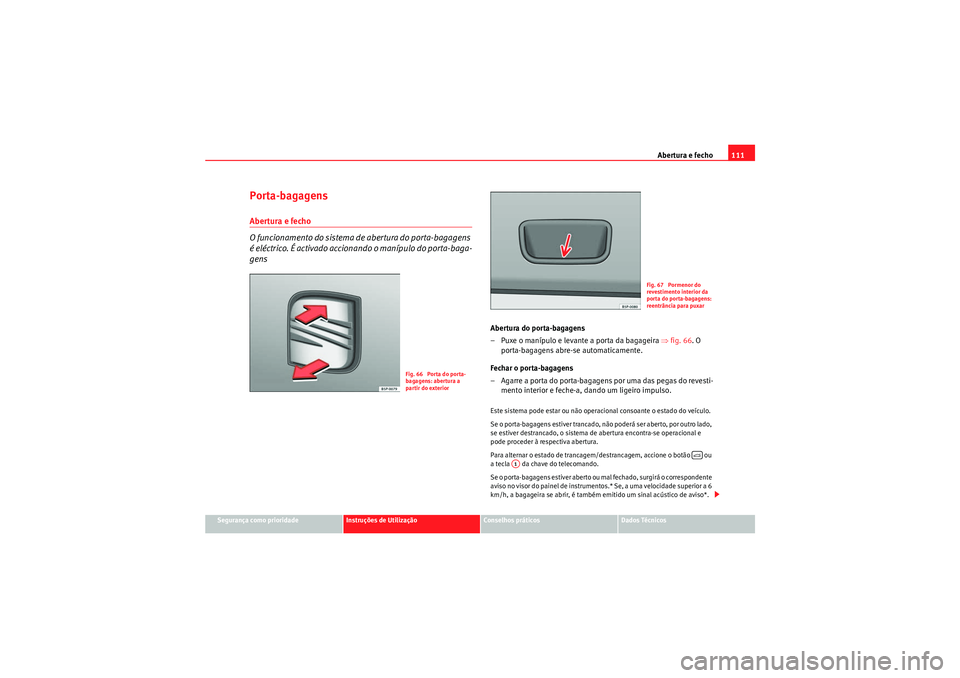

Porta-bagagensAbertura e fecho
O funcionamento do sistema de abertura do porta-bagagens
é eléctrico. É activado accionando o manípulo do porta-baga-
gens
Abertura do porta-bagagens
– Puxe o manípulo e levante a porta da bagageira ⇒fig. 66 . O
porta-bagagens abre-se automaticamente.
Fechar o porta-bagagens
– Agarre a porta do porta-bagagens por uma das pegas do revesti-
mento interior e feche-a, dando um ligeiro impulso.Este sistema pode estar ou não operacional consoante o estado do veículo.
Se o porta-bagagens estiver trancado, não poderá ser aberto, por outro lado,
se estiver destrancado, o sistema de abertura encontra-se operacional e
pode proceder à respectiva abertura.
Para alternar o estado de trancagem/destrancagem, accione o botão ou
a tecla da chave do telecomando.
Se o porta-bagagens estiver aberto ou mal fechado, surgirá o correspondente
aviso no visor do painel de instrumentos.* Se, a uma velocidade superior a 6
km/h, a bagageira se abrir, é também emitido um sinal acústico de aviso*.
Fig. 66 Porta do porta-
bagagens: abertura a
partir do exterior
Fig. 67 Pormenor do
revestimento interior da
porta do porta-bagagens:
reentrância para puxar

A1
AlteaXL_PT.book Seite 111 Montag, 7. September 2009 3:55 15

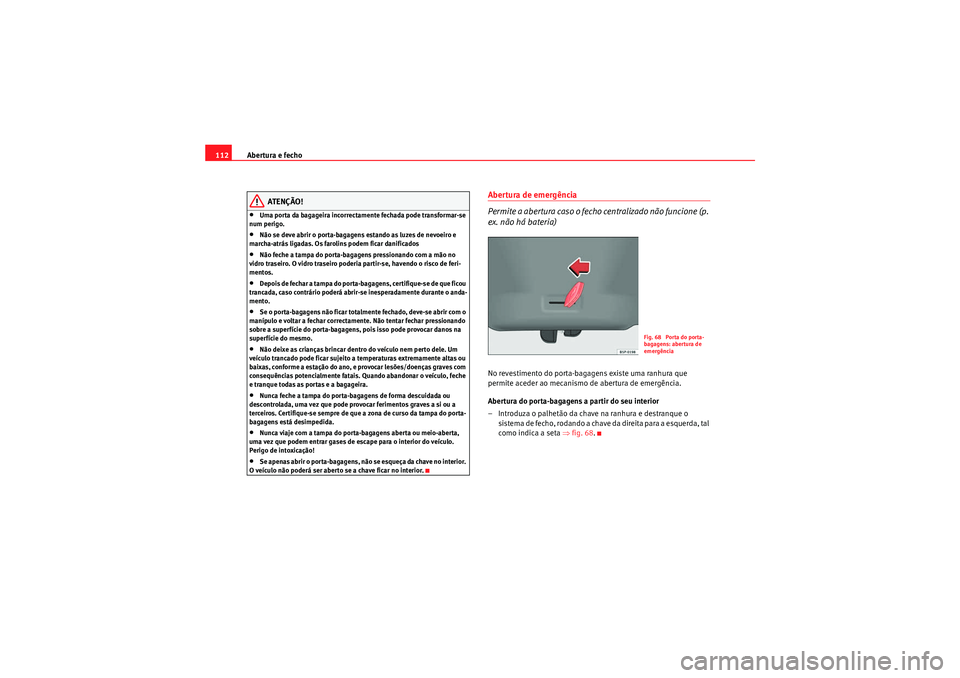

Abertura e fecho
112
ATENÇÃO!
•Uma porta da bagageira incorrectamente fechada pode transformar-se
num perigo.•Não se deve abrir o porta-bagagens estando as luzes de nevoeiro e
marcha-atrás ligadas. Os farolins podem ficar danificados•Não feche a tampa do porta-bagagens pressionando com a mão no
vidro traseiro. O vidro traseiro poderia partir-se, havendo o risco de feri-
mentos.•Depois de fechar a tampa do porta-bagagens, certifique-se de que ficou
trancada, caso contrário poderá abrir-se inesperadamente durante o anda-
mento.•Se o porta-bagagens não ficar totalmente fechado, deve-se abrir com o
manípulo e voltar a fechar correctamente. Não tentar fechar pressionando
sobre a superfície do porta-bagagens, pois isso pode provocar danos na
superfície do mesmo.•Não deixe as crianças brincar dentro do veículo nem perto dele. Um
veículo trancado pode ficar sujeito a temperaturas extremamente altas ou
baixas, conforme a estação do ano, e provocar lesões/doenças graves com
consequências potencialmente fatais. Quando abandonar o veículo, feche
e tranque todas as portas e a bagageira.•Nunca feche a tampa do porta-bagagens de forma descuidada ou
descontrolada, uma vez que pode provocar ferimentos graves a si ou a
terceiros. Certifique-se sempre de que a zona de curso da tampa do porta-
bagagens está desimpedida.•Nunca viaje com a tampa do porta-bagagens aberta ou meio-aberta,
uma vez que podem entrar gases de escape para o interior do veículo.
Perigo de intoxicação!•Se apenas abrir o porta-bagagens, não se esqueça da chave no interior.
O veículo não poderá ser aberto se a chave ficar no interior.
Abertura de emergência
Permite a abertura caso o fecho centralizado não funcione (p.
ex. não há bateria)No revestimento do porta-bagagens existe uma ranhura que
permite aceder ao mecanismo de abertura de emergência.
Abertura do porta-bagagens a partir do seu interior
– Introduza o palhetão da chave na ranhura e destranque o sistema de fecho, rodando a chave da direita para a esquerda, tal
como indica a seta ⇒ fig. 68.
Fig. 68 Porta do porta-
bagagens: abertura de
emergência
AlteaXL_PT.book Seite 112 Montag, 7. September 2009 3:55 15

Abertura e fecho113
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

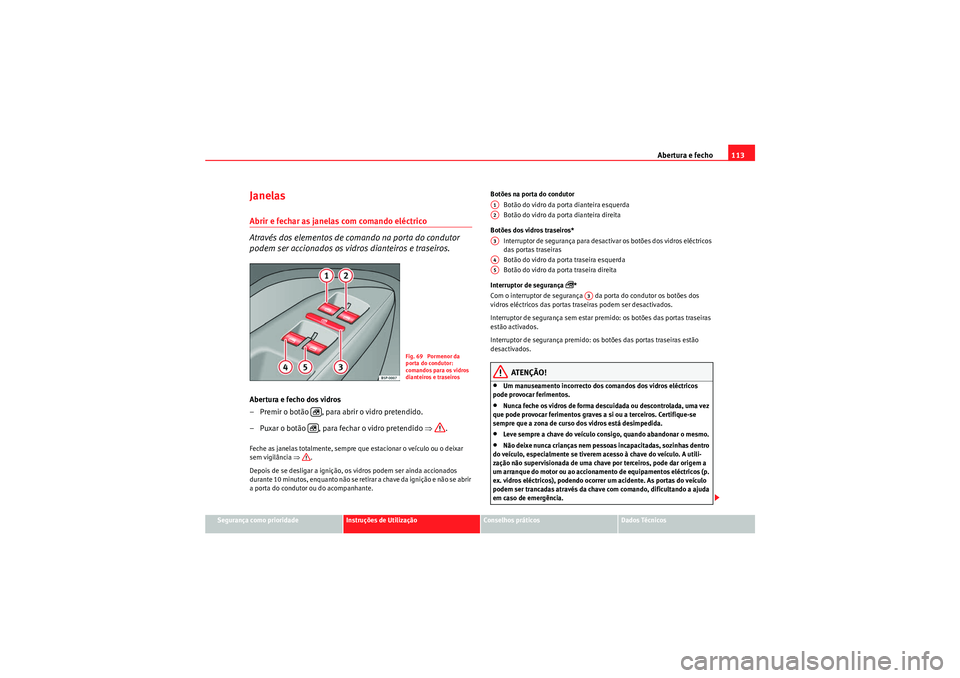

Janelas Abrir e fechar as janelas com comando eléctrico
Através dos elementos de comando na porta do condutor
podem ser accionados os vidros dianteiros e traseiros.Abertura e fecho dos vidros
– Premir o botão , para abrir o vidro pretendido.
– Puxar o botão , para fechar o vidro pretendido ⇒.Feche as janelas totalmente, sempre que estacionar o veículo ou o deixar
sem vigilância ⇒.
Depois de se desligar a ignição, os vidros podem ser ainda accionados
durante 10 minutos, enquanto não se retirar a chave da ignição e não se abrir
a porta do condutor ou do acompanhante. Botões na porta do condutor
Botão do vidro da porta dianteira esquerda
Botão do vidro da porta dianteira direita
Botões dos vidros traseiros* Interruptor de segurança para desactivar os botões dos vidros eléctricos
das portas traseiras
Botão do vidro da porta traseira esquerda
Botão do vidro da porta traseira direita
Interruptor de segurança
*
Com o interruptor de segurança da porta do condutor os botões dos
vidros eléctricos das portas traseiras podem ser desactivados.
Interruptor de segurança sem estar premido: os botões das portas traseiras
estão activados.
Interruptor de segurança premido: os botões das portas traseiras estão
desactivados.
ATENÇÃO!
•Um manuseamento incorrecto dos comandos dos vidros eléctricos
pode provocar ferimentos.•Nunca feche os vidros de forma descuidada ou descontrolada, uma vez
que pode provocar ferimentos graves a si ou a terceiros. Certifique-se
sempre que a zona de curso dos vidros está desimpedida.•Leve sempre a chave do veículo consigo, quando abandonar o mesmo.•Não deixe nunca crianças nem pessoas incapacitadas, sozinhas dentro
do veículo, especialmente se tiverem acesso à chave do veículo. A utili-
zação não supervisionada de uma chave por terceiros, pode dar origem a
um arranque do motor ou ao accionamento de equipamentos eléctricos (p.
ex. vidros eléctricos), podendo ocorrer um acidente. As portas do veículo
podem ser trancadas através da chave com comando, dificultando a ajuda
em caso de emergência.
Fig. 69 Pormenor da
porta do condutor:
comandos para os vidros
dianteiros e traseiros

A1A2A3A4A5
A3
AlteaXL_PT.book Seite 113 Montag, 7. September 2009 3:55 15

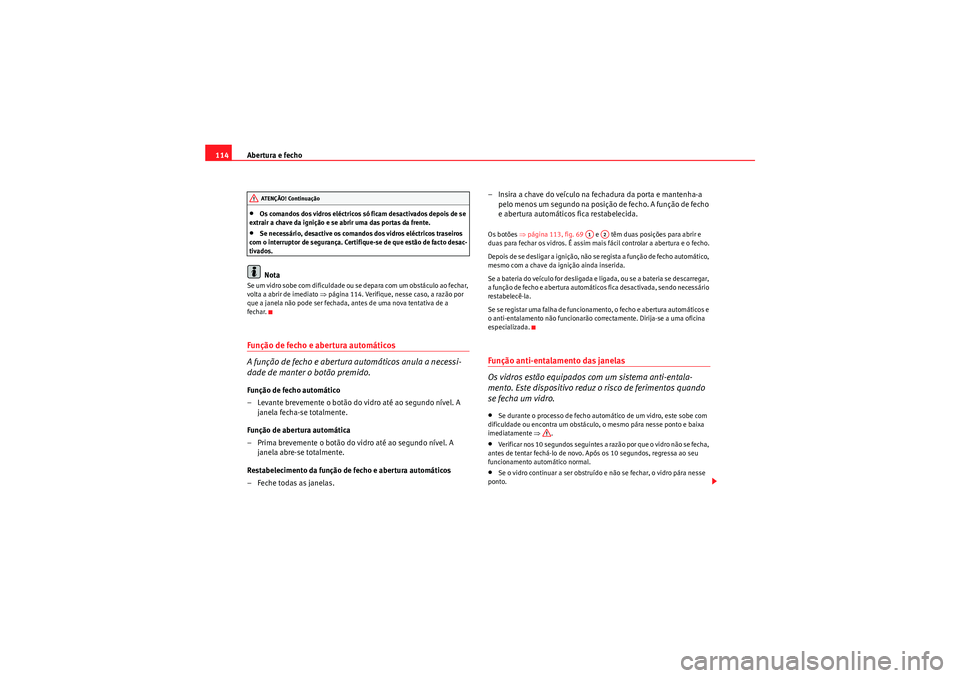

Abertura e fecho
114•Os comandos dos vidros eléctricos só ficam desactivados depois de se
extrair a chave da ignição e se abrir uma das portas da frente.•Se necessário, desactive os comandos dos vidros eléctricos traseiros
com o interruptor de segurança. Certifique-se de que estão de facto desac-
tivados.Nota
Se um vidro sobe com dificuldade ou se depara com um obstáculo ao fechar,
volta a abrir de imediato ⇒ página 114. Verifique, nesse caso, a razão por
que a janela não pode ser fechada, antes de uma nova tentativa de a
fechar.Função de fecho e abertura automáticos
A função de fecho e abertura automáticos anula a necessi-
dade de manter o botão premido.Função de fecho automático
– Levante brevemente o botão do vidro até ao segundo nível. A janela fecha-se totalmente.
Função de abertura automática
– Prima brevemente o botão do vidro até ao segundo nível. A janela abre-se totalmente.
Restabelecimento da função de fecho e abertura automáticos
– Feche todas as janelas. – Insira a chave do veículo na fechadura da porta e mantenha-a
pelo menos um segundo na posição de fecho. A função de fecho
e abertura automáticos fica restabelecida.
Os botões ⇒página 113, fig. 69 e têm duas posições para abrir e
duas para fechar os vidros. É assim mais fácil controlar a abertura e o fecho.
Depois de se desligar a ignição, não se regista a função de fecho automático,
mesmo com a chave da ignição ainda inserida.
Se a bateria do veículo for desligada e ligada, ou se a bateria se descarregar,
a função de fecho e abertura automáticos fica desactivada, sendo necessário
restabelecê-la.
Se se registar uma falha de funcionamento, o fecho e abertura automáticos e
o anti-entalamento não funcionarão correctamente. Dirija-se a uma oficina
especializada.Função anti-entalamento das janelas
Os vidros estão equipados com um sistema anti-entala-
mento. Este dispositivo reduz o risco de ferimentos quando
se fecha um vidro.•Se durante o processo de fecho automático de um vidro, este sobe com
dificuldade ou encontra um obstáculo, o mesmo pára nesse ponto e baixa
imediatamente ⇒.•Verificar nos 10 segundos seguintes a razão por que o vidro não se fecha,
antes de tentar fechá-lo de novo. Após os 10 segundos, regressa ao seu
funcionamento automático normal.•Se o vidro continuar a ser obstruído e não se fechar, o vidro pára nesse
ponto.
ATENÇÃO! Continuação
A1
A2
AlteaXL_PT.book Seite 114 Montag, 7. September 2009 3:55 15

Abertura e fecho115
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
•Se não houver um motivo óbvio para a janela não se fechar, tente fechá-
la de novo nos 5 segundos seguintes.
Se esperar mais do que 10 ou 5 segundos respectivamente, a janela abre-se
totalmente quando se acciona um botão e a função de fecho automático é
reactivada.
Se se registar uma falha de funcionamento, o fecho e abertura automáticos e
o anti-entalamento não funcionarão correctamente. Dirija-se a uma oficina
especializada.ATENÇÃO!
•Um manuseamento incorrecto dos comandos dos vidros eléctricos
pode provocar ferimentos.•Mesmo que só se afaste momentaneamente do seu veículo, tire sempre
a chave da ignição. Nunca deixe crianças sozinhas dentro do veículo.•Os comandos dos vidros eléctricos só ficam desactivados depois de se
extrair a chave da ignição e se abrir uma das portas da frente.•Nunca feche os vidros de forma descuidada ou descontrolada, uma vez
que pode provocar ferimentos graves a si ou a terceiros. Certifique-se
sempre de que a zona de acção dos vidros está desimpedida.•Não deixe nunca ficar pessoas dentro do veículo, quando o trancar por
fora, pois, nesse caso, as janelas deixam de poder ser abertas em caso de
emergência.Nota
A função antientalamento não actua, quando usado o fecho de conforto dos
vidros a partir do exterior, com a chave da ignição ⇒página 115.
Função de abertura e fecho de conforto* Através da fechadura da porta
– Mantenha a chave na fechadura da porta do condutor na posição
de abertura ou de fecho até que se tenham aberto ou fechado
todos os vidros.
– Solte a chave para interromper a acção.
Através do telecomando
– Premir o botão de trancagem do telecomando durante cerca de 3 segundos. Abrem-se ou fecham-se todas as janelas com
comandos eléctricos dos vidros.
– Premir o botão de abertura , para interromper a acção.
– Uma vez fechadas as janelas completamente, os indicadores de mudança de direcção piscam.
AlteaXL_PT.book Seite 115 Montag, 7. September 2009 3:55 15

Abertura e fecho

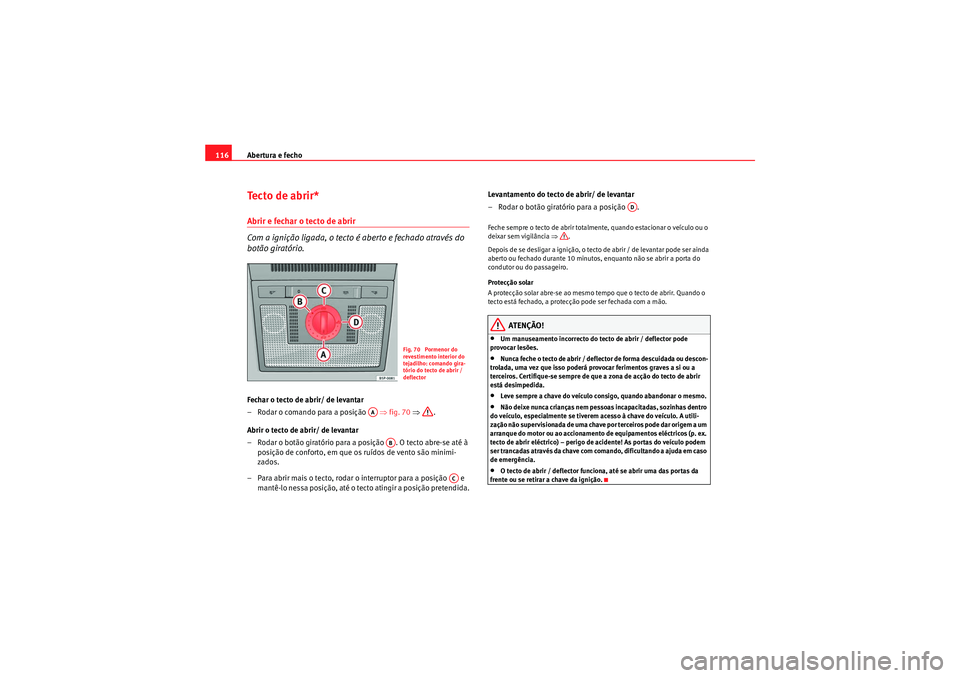

116Te c t o d e a b r i r *Abrir e fechar o tecto de abrir
Com a ignição ligada, o tecto é aberto e fechado através do
botão giratório.Fechar o tecto de abrir/ de levantar
– Rodar o comando para a posição ⇒fig. 70 ⇒ .
Abrir o tecto de abrir/ de levantar
– Rodar o botão giratório para a posição . O tecto abre-se até à posição de conforto, em que os ruídos de vento são minimi-
zados.
– Para abrir mais o tecto, rodar o interruptor para a posição e mantê-lo nessa posição, até o tecto atingir a posição pretendida. Levantamento do tecto de abrir/ de levantar
– Rodar o botão giratório para a posição .
Feche sempre o tecto de abrir totalmente, quando estacionar o veículo ou o
deixar sem vigilância
⇒.
Depois de se desligar a ignição, o tecto de abrir / de levantar pode ser ainda
aberto ou fechado durante 10 minutos, enquanto não se abrir a porta do
condutor ou do passageiro.
Protecção solar
A protecção solar abre-se ao mesmo tempo que o tecto de abrir. Quando o
tecto está fechado, a protecção pode ser fechada com a mão.
ATENÇÃO!
•Um manuseamento incorrecto do tecto de abrir / deflector pode
provocar lesões.•Nunca feche o tecto de abrir / deflector de forma descuidada ou descon-
trolada, uma vez que isso poderá provocar ferimentos graves a si ou a
terceiros. Certifique-se sempre de que a zona de acção do tecto de abrir
está desimpedida.•Leve sempre a chave do veículo consigo, quando abandonar o mesmo.•Não deixe nunca crianças nem pessoas incapacitadas, sozinhas dentro
do veículo, especialmente se tiverem acesso à chave do veículo. A utili-
zação não supervisionada de uma chave por terceiros pode dar origem a um
arranque do motor ou ao accionamento de equipamentos eléctricos (p. ex.
tecto de abrir eléctrico) – perigo de acidente! As portas do veículo podem
ser trancadas através da chave com comando, dificultando a ajuda em caso
de emergência.•O tecto de abrir / deflector funciona, até se abrir uma das portas da
frente ou se retirar a chave da ignição.
Fig. 70 Pormenor do
revestimento interior do
tejadilho: comando gira-
tório do tecto de abrir /
deflector
AA
AB
AC
AD
AlteaXL_PT.book Seite 116 Montag, 7. September 2009 3:55 15

Abertura e fecho117
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

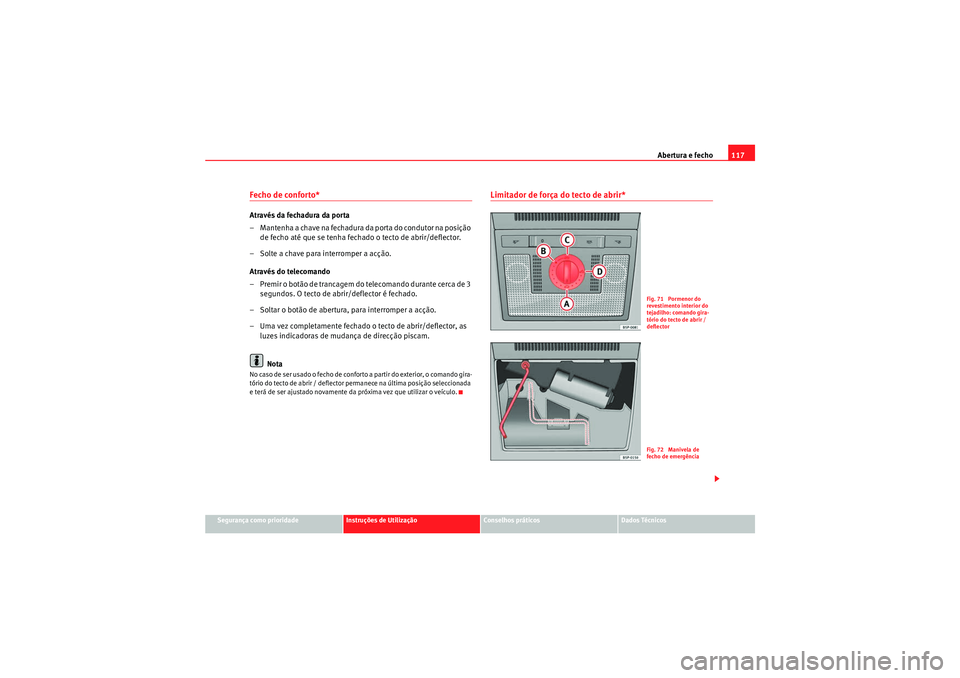

Fecho de conforto* Através da fechadura da porta
– Mantenha a chave na fechadura da porta do condutor na posição
de fecho até que se tenha fechado o tecto de abrir/deflector.
– Solte a chave para interromper a acção.
Através do telecomando
– Premir o botão de trancagem do telecomando durante cerca de 3 segundos. O tecto de abrir/deflector é fechado.
– Soltar o botão de abertura, para interromper a acção.
– Uma vez completamente fechado o tecto de abrir/deflector, as luzes indicadoras de mudança de direcção piscam.
NotaNo caso de ser usado o fecho de confor to a par tir do exterior, o comando gira-
tório do tecto de abrir / deflector permanece na última posição seleccionada
e terá de ser ajustado novamente da próxima vez que utilizar o veículo.
Limitador de força do tecto de abrir*
Fig. 71 Pormenor do
revestimento interior do
tejadilho: comando gira-
tório do tecto de abrir /
deflectorFig. 72 Manivela de
fecho de emergência
AlteaXL_PT.book Seite 117 Montag, 7. September 2009 3:55 15

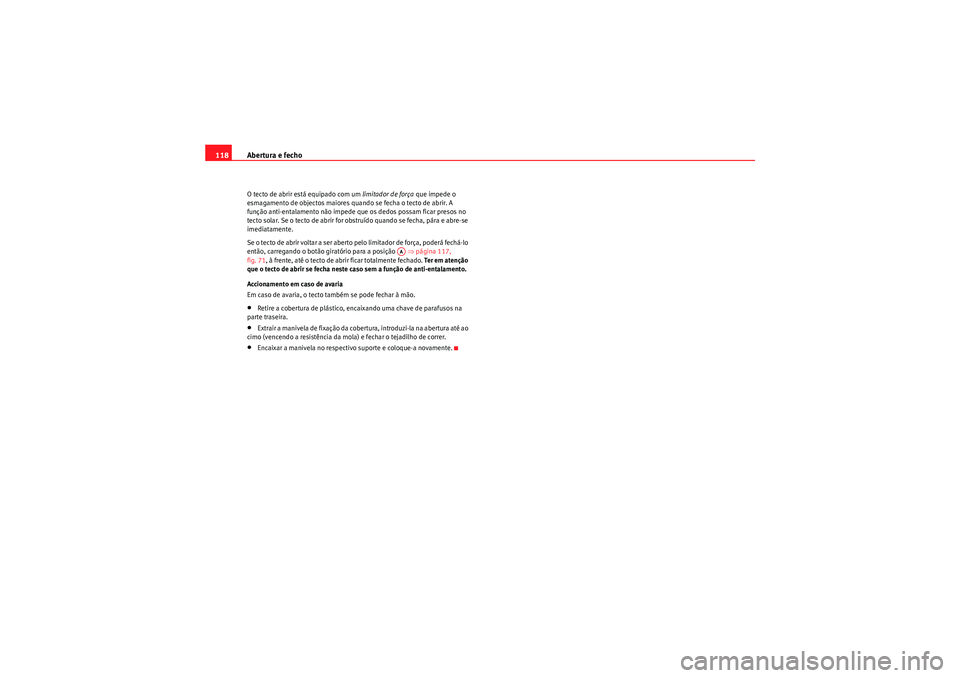

Abertura e fecho
118O tecto de abrir está equipado com um limitador de força que impede o
esmagamento de objectos maiores quando se fecha o tecto de abrir. A
função anti-entalamento não impede que os dedos possam ficar presos no
tecto solar. Se o tecto de abrir for obstruído quando se fecha, pára e abre-se
imediatamente.
Se o tecto de abrir voltar a ser aberto pelo limitador de força, poderá fechá-lo
então, carregando o botão giratório para a posição ⇒página 117,
fig. 71 , à frente, até o tecto de abrir ficar totalmente fechado. Te r e m a t e n ç ã o
que o tecto de abrir se fecha neste caso sem a função de anti-entalamento.
Accionamento em caso de avaria
Em caso de avaria, o tecto também se pode fechar à mão.•Retire a cobertura de plástico, encaixando uma chave de parafusos na
parte traseira.•Extrair a manivela de fixação da cobertura, introduzi-la na abertura até ao
cimo (vencendo a resistência da mola) e fechar o tejadilho de correr.•Encaixar a manivela no respectivo suporte e coloque-a novamente.
AA
AlteaXL_PT.book Seite 118 Montag, 7. September 2009 3:55 15
