2010 Seat Altea XL Manual do proprietário (in Portuguese)

Situações diversas279
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis.
Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
38
Livre
39
Centralina reboque (gancho)
15
40
Centralina reboque (indicador de mudança de
direcção, travão e luz de presença esquerda)
20
41
Centralina reboque (luz de nevoeiro, marcha atrás
e posição direita)
20
42
Centralina cablagem BCM
20
43
Pré-instalação reboque
40
44
Desembaciador do vidro traseiro
25
45
Levanta vidros dianteiros
30
46
Elevadores dos vidros traseiros
30
47
Motor (Calibrador, relé gasolina)
15
48
Centralina confor t
20
49
Comandos aquecimento
40
50
Bancos aquecidos
30
51
Te cto de a bri r
20
52
Lava-faróis
20
53
Assistência pré-instalação gancho reboque
20
54
Taxi (alimentação taxímetro)
5
55
Assistência pré-instalação gancho reboque
20
56
Taxi (alimentação emissora)
15
57
Alimentação telefone com START STOP
10
58
Centralina do fecho centralizado
30
Número
Componente
Amperes
Número
Componente
Amperes
1
Limpa pára-brisas
20
2
Caixa de velocidades DQ200
30
3
Centralina da cablagem
5
4
ABS
20
5
Caixa de velocidades AQ
15
6
Painel de instrumentos/Coluna de direcção
5
7
Chave da ignição
40
8
Rádio
15
9
Te l e f o n e / N a ve g a d o r t o m t o m
5
10
Gestão do motor
5
Gestão do motor
10
11
Livre
12
Centralina electrónica
5
AlteaXL_PT.book Seite 279 Montag, 7. September 2009 3:55 15

Situações diversas
280

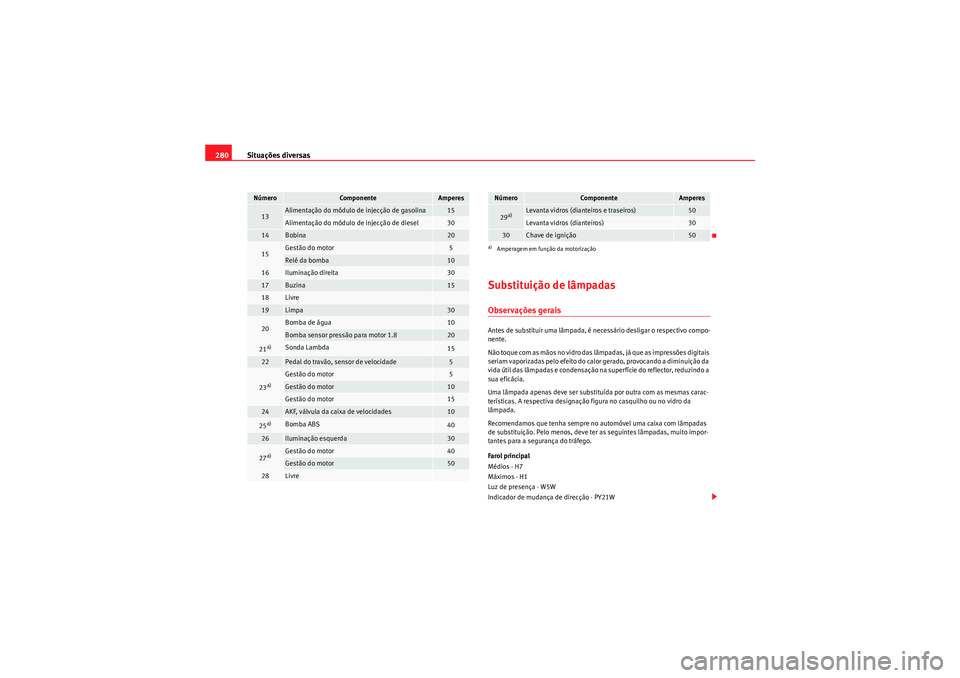

Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo compo-
nente.
Não toque com as mãos no vidro das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calor gerado, provocando a diminuição da
vida útil das lâmpadas e condensação na super fície do reflector, reduzindo a
sua eficácia.
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, deve ter as seguintes lâmpadas, muito impor-
tantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Luz de presença - W5W
Indicador de mudança de direcção - PY21W
13
Alimentação do módulo de injecção de gasolina
15
Alimentação do módulo de injecção de diesel
30
14
Bobina
20
15
Gestão do motor
5
Relé da bomba
10
16
Iluminação direita
30
17
Buzina
15
18
Livre
19
Limpa
30
20
Bomba de água
10
Bomba sensor pressão para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal do travão, sensor de velocidade
5
23a)
Gestão do motor
5
Gestão do motor
10
Gestão do motor
15
24
AKF, válvula da caixa de velocidades
10
25a)
Bomba ABS
40
26
Iluminação esquerda
30
27a)
Gestão do motor
40
Gestão do motor
50
28
Livre
Número
Componente
Amperes
29a)
Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros)
30
30
Chave de ignição
50
a)Amperagem em função da motorizaçãoNúmero
Componente
Amperes
AlteaXL_PT.book Seite 280 Montag, 7. September 2009 3:55 15

Situações diversas281
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Faróis de xénon
24) / autodireccionáveis
Médios e máximos - D1S
25)
Luz diurna - P21W SLL
Luz de presença W5W
Indicadores de mudança de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro fixo
Stop/Presença - P21W
26)
Indicador de mudança de direcção - P21W
Farolim traseiro móvel
Luz de nevoeiro (lado condutor) - P21W
Marcha-atrás (lado passageiro) - P21W
Luz de presença - W5W
Indicador de mudança de direcção lateral
Indicador de mudança de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•Segundo as condições meteorológicas (frio, humidade), os faróis dian-
teiros e de nevoeiro, os farolins traseiros e as luzes indicadoras de mudança
de direcção podem embaciar temporariamente. Isto não afecta a vida útil do
sistema de iluminação. Acendendo as luzes, a zona por onde é projectado o
feixe de luz desembacia em pouco tempo. No entanto, pode acontecer que
por dentro, os rebordos permaneçam embaciados.•Verifique com regularidade se todos os equipamentos de iluminação do
seu veículo funcionam na perfeição, especialmente as luzes exteriores. Isto
não resulta apenas numa maior segurança para si, mas também para os
restantes condutores.•Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada num Serviço Técnico. No entanto, em seguida descreve-se
como deve ser efectuada tal substituição, com excepção dos faróis de nevo-
eiro* e luz de cortesia.Lâmpadas do farol principal
24)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.25)As lâmpadas de descarga de xénon possuem um fluxo 2,5 vezes mais luminoso e
uma vida útil média 5 vezes superior às lâmpadas de halogéneo, o que significa que
excepto em caso de avaria anormal, não é necessária a sua substituição durante a
vida útil do veículo.26)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 187 Lâmpadas do
farol principal
AlteaXL_PT.book Seite 281 Montag, 7. September 2009 3:55 15

Situações diversas
282

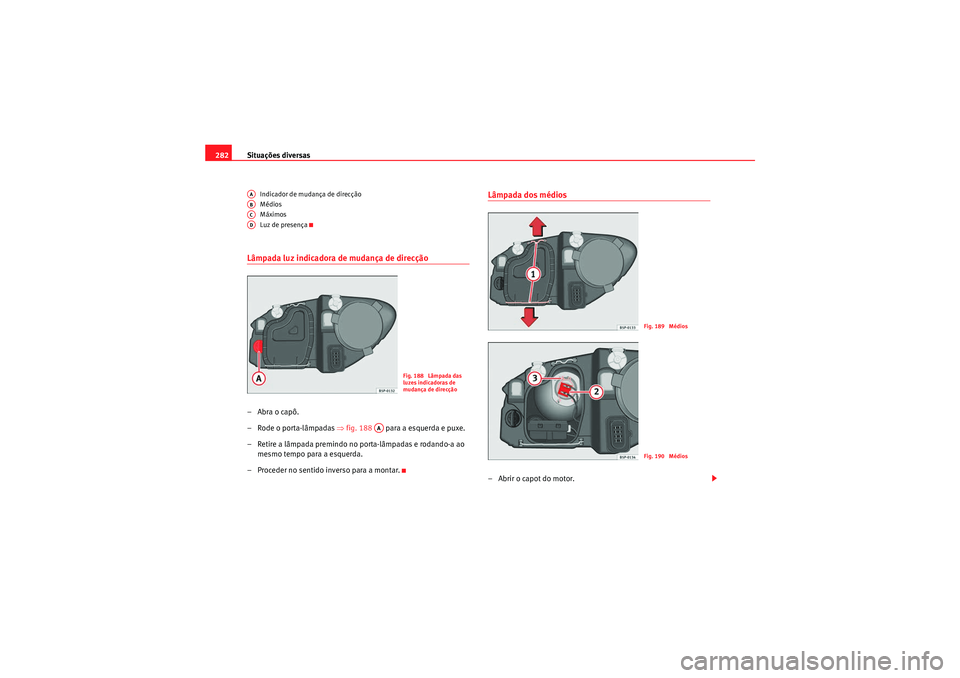

Indicador de mudança de direcção
Médios
Máximos
Luz de presença
Lâmpada luz indicadora de mudança de direcção–Abra o capô.
– Rode o porta-lâmpadas ⇒fig. 188 para a esquerda e puxe.
– Retire a lâmpada premindo no porta-lâmpadas e rodando-a ao mesmo tempo para a esquerda.
– Proceder no sentido inverso para a montar.
Lâmpada dos médios– Abrir o capot do motor.
AAABACAD
Fig. 188 Lâmpada das
luzes indicadoras de
mudança de direcção
AA
Fig. 189 MédiosFig. 190 Médios
AlteaXL_PT.book Seite 282 Montag, 7. September 2009 3:55 15

Situações diversas283
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

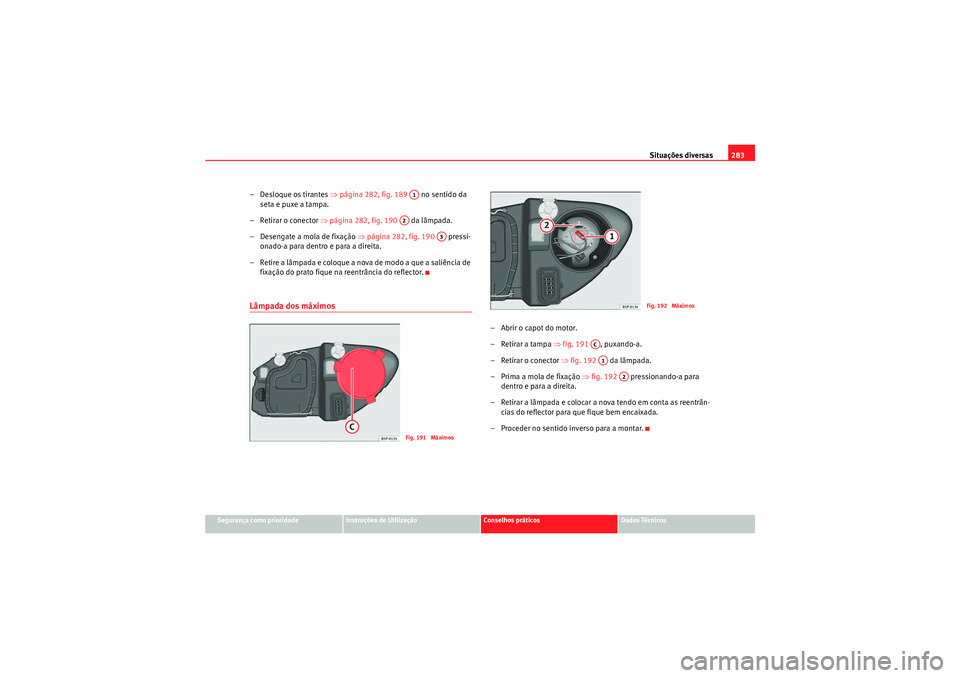

– Desloque os tirantes ⇒ página 282, fig. 189 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 282, fig. 190 da lâmpada.
– Desengate a mola de fixação ⇒página 282, fig. 190 pressi-
onado-a para dentro e para a direita.
– Retire a lâmpada e coloque a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
– Abrir o capot do motor.
– Retirar a tampa ⇒fig. 191 , puxando-a.
– Retirar o conector ⇒fig. 192 da lâmpada.
–Prima a mola de fixação ⇒fig. 192 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceder no sentido inverso para a montar.
A1
A2
A3
Fig. 191 Máximos
Fig. 192 Máximos
ACA1
A2
AlteaXL_PT.book Seite 283 Montag, 7. September 2009 3:55 15

Situações diversas

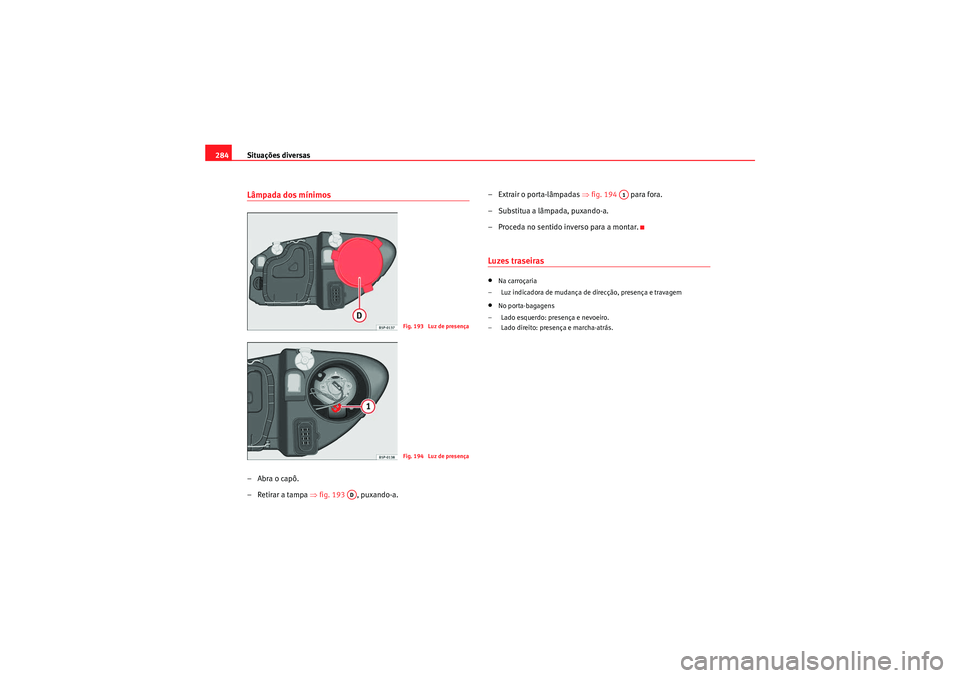

284Lâmpada dos mínimos–Abra o capô.
– Retirar a tampa ⇒fig. 193 , puxando-a. –Extrair o porta-lâmpadas ⇒
fig. 194 para fora.
– Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar.
Luzes traseiras•Na carroçaria
– Luz indicadora de mudança de direcção, presença e travagem•No porta-bagagens
– Lado esquerdo: presença e nevoeiro.
– Lado direito: presença e marcha-atrás.
Fig. 193 Luz de presençaFig. 194 Luz de presença
AD
A1
AlteaXL_PT.book Seite 284 Montag, 7. September 2009 3:55 15

Situações diversas285
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

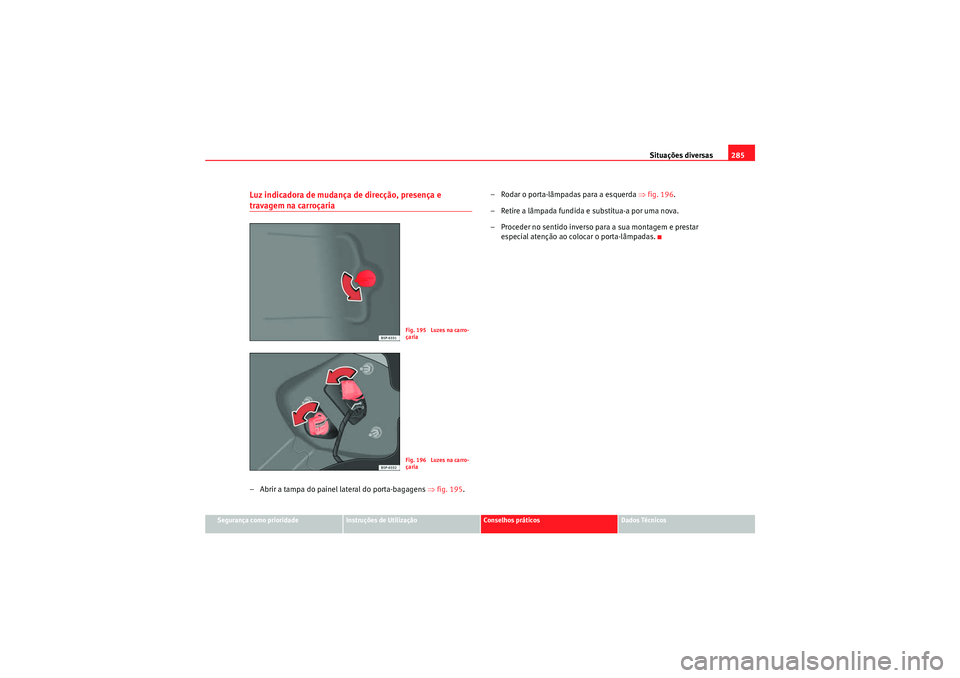

Luz indicadora de mudança de direcção, presença e travagem na carroçaria– Abrir a tampa do painel lateral do porta-bagagens ⇒fig. 195 . – Rodar o porta-lâmpadas para a esquerda
⇒fig. 196 .
– Retire a lâmpada fundida e substitua-a por uma nova.
– Proceder no sentido inverso para a sua montagem e prestar especial atenção ao colocar o porta-lâmpadas.
Fig. 195 Luzes na carro-
çariaFig. 196 Luzes na carro-
çaria
AlteaXL_PT.book Seite 285 Montag, 7. September 2009 3:55 15

Situações diversas
286Luz de presença, de nevoeiro e marcha-atrás no porta-bagagens
Luz de presença
– Abrir o porta-bagagens.
– Retirar a tampa, puxando-a.
– Retire o porta-lâmpadas, premindo as patilhas de fixação e
retire-o para fora.
– Retire a lâmpada fundida e substitua-a por outra.
– Proceder no sentido inverso para a sua montagem e prestar especial atenção ao colocar o porta-lâmpadas.
Luz de nevoeiro e marcha-atrás
– Abrir o porta-bagagens.
– Retirar a tampa, puxando-a.
– Rodar o porta-lâmpadas para a esquerda.
– Retire a lâmpada fundida e substitua-a por outra.
– Proceder no sentido inverso para a montar.
Fig. 197 Luzes na porta
da bagageiraFig. 198 Luz de presença
