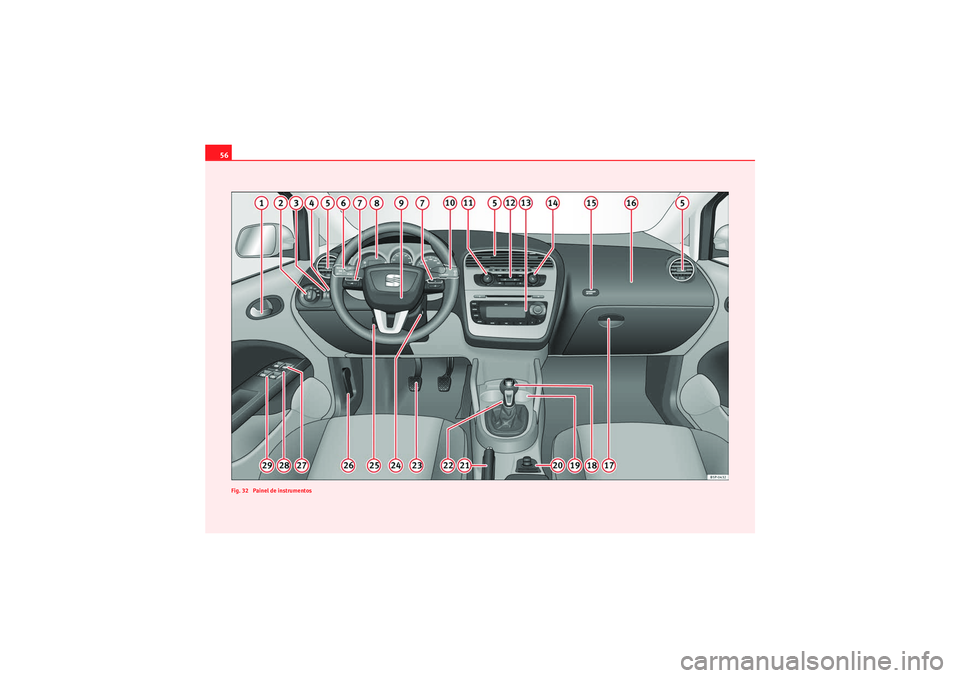

Fig. 32 Painel de instrumentosAlteaXL_PT.book Seite 56 Montag, 7. September 2009 3:55 15

Posto de condução57
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

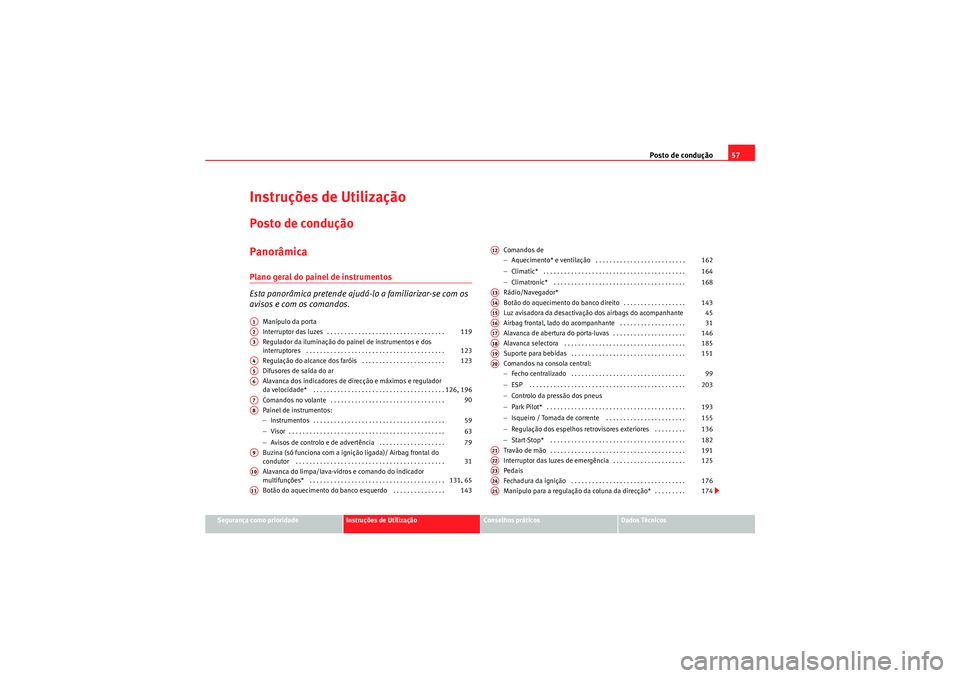

Instruções de UtilizaçãoPosto de conduçãoPanorâmicaPlano geral do painel de instrumentos
Esta panorâmica pretende ajudá-lo a familiarizar-se com os
avisos e com os comandos.
Manípulo da porta
Interruptor das luzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da iluminação do painel de instrumentos e dos
interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulação do alcance dos faróis . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de saída do ar
Alavanca dos indicadores de direcção e máximos e regulador
da velocidade* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos no volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de instrumentos:
−Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Avisos de controlo e de advertência . . . . . . . . . . . . . . . . . . .
Buzina (só funciona com a ignição ligada)/ Airbag frontal do
condutor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alavanca do limpa/lava-vidros e comando do indicador
multifunções* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Botão do aquecimento do banco esquerdo . . . . . . . . . . . . . . . Comandos de
−
Aquecimento* e ventilação . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rádio/Navegador*
Botão do aquecimento do banco direito . . . . . . . . . . . . . . . . . .
Luz avisadora da desactivação dos airbags do acompanhante
Airbag frontal, lado do acompanhante . . . . . . . . . . . . . . . . . . .
Alavanca de abertura do porta-luvas . . . . . . . . . . . . . . . . . . . . .
Alavanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para bebidas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Comandos na consola central:
− Fecho centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controlo da pressão dos pneus
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Isqueiro / Tomada de corrente . . . . . . . . . . . . . . . . . . . . . . .
− Regulação dos espelhos retrovisores exteriores . . . . . . . . .
− Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Travão de mão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor das luzes de emergência . . . . . . . . . . . . . . . . . . . . .
Pedais
Fechadura da ignição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Manípulo para a regulação da coluna da direcção* . . . . . . . . .
A1A2
119
A3
123
A4
123
A5A6
126, 196
A7
90
A8
59
63
79
A9
31
A10
131, 65
A11
143
A12
162
164
168
A13A14
143
A15
45
A16
31
A17
146
A18
185
A19
151
A20
99
203
193
155
136
182
A21
191
A22
125
A23A24
176
A25
174
AlteaXL_PT.book Seite 57 Montag, 7. September 2009 3:55 15

Posto de condução
58

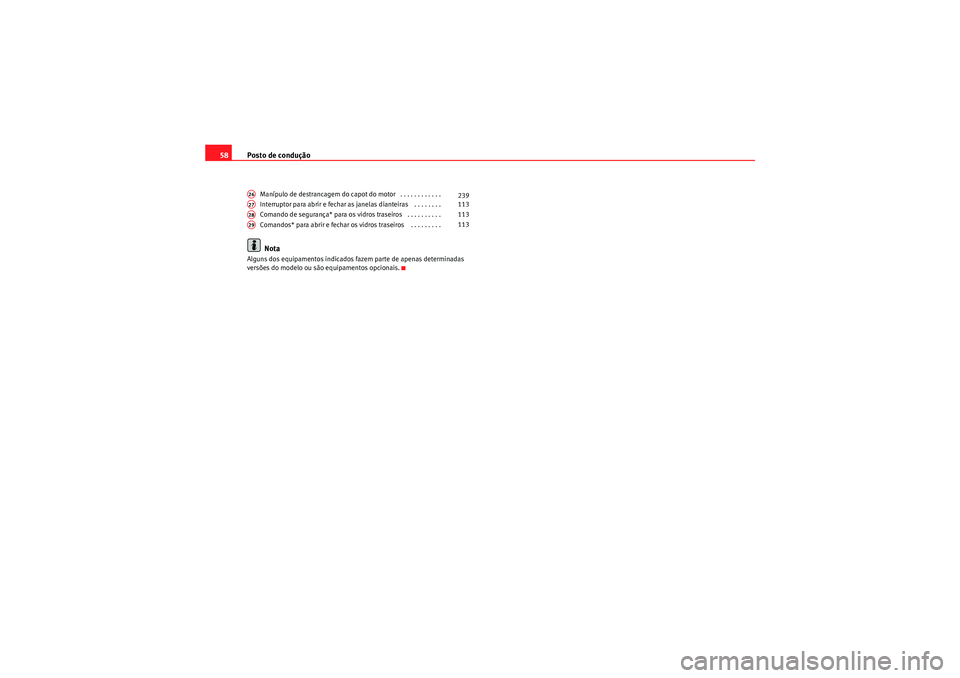

Manípulo de destrancagem do capot do motor . . . . . . . . . . . .
Interruptor para abrir e fechar as janelas dianteiras . . . . . . . .
Comando de segurança* para os vidros traseiros . . . . . . . . . .
Comandos* para abrir e fechar os vidros traseiros . . . . . . . . . Nota
Alguns dos equipamentos indicados fazem parte de apenas determinadas
versões do modelo ou são equipamentos opcionais.A26
239
A27
113
A28
113
A29
113
AlteaXL_PT.book Seite 58 Montag, 7. September 2009 3:55 15

Posto de condução59
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos

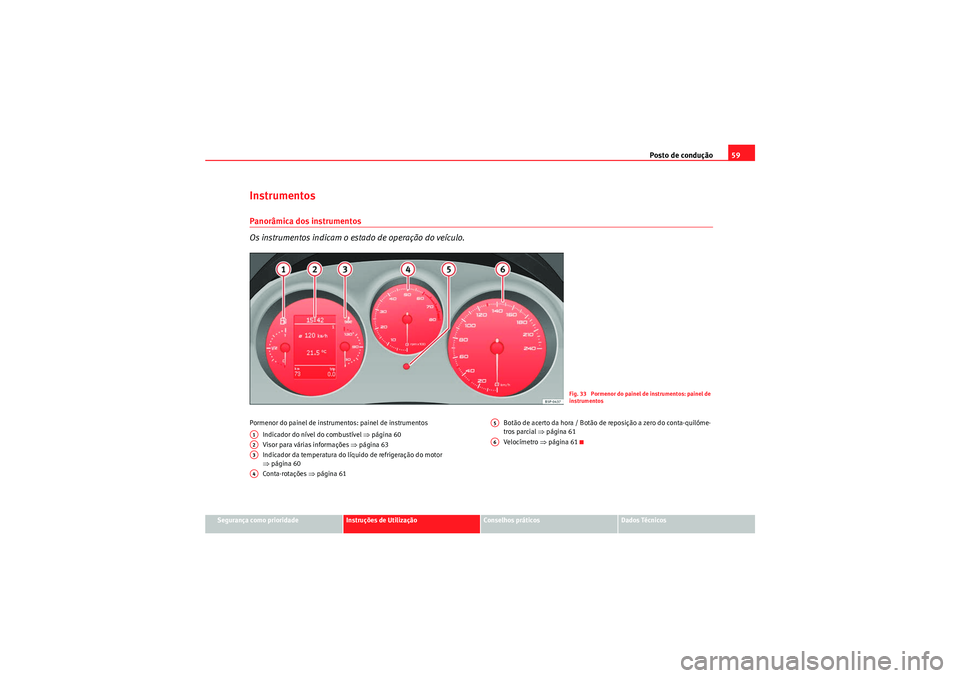

InstrumentosPanorâmica dos instrumentos
Os instrumentos indicam o estado de operação do veículo.Pormenor do painel de instrumentos: painel de instrumentos
Indicador do nível do combustível ⇒página 60
Visor para várias informações ⇒página 63
Indicador da temperatura do líquido de refrigeração do motor
⇒ página 60
Conta-rotações ⇒página 61 Botão de acerto da hora / Botão de reposição a zero do conta-quilóme-
tros parcial
⇒página 61
Ve loc ím e tr o ⇒página 61
Fig. 33 Pormenor do painel de instrumentos: painel de
instrumentos
A1A2A3A4
A5A6
AlteaXL_PT.book Seite 59 Montag, 7. September 2009 3:55 15

Posto de condução
60Indicador do nível do depósito de combustível
 e aviso de
reservaPainel de instrumentos: indicador do nível do depósito de combustível
O depósito de combustível tem uma capacidade aproximada de 55 litros.
Quando o ponteiro alcançar a zona de reserva ⇒fig. 34 (seta), acende-se
uma luz de advertência e soa um aviso sonoro para avisá-lo que deve abas-
tecer . Nessa altura ainda restam 7 litros.
No visor do painel de instrumentos aparece a mensagem
3) DEVE ABASTECER
AUTONOMIA [XXX] *

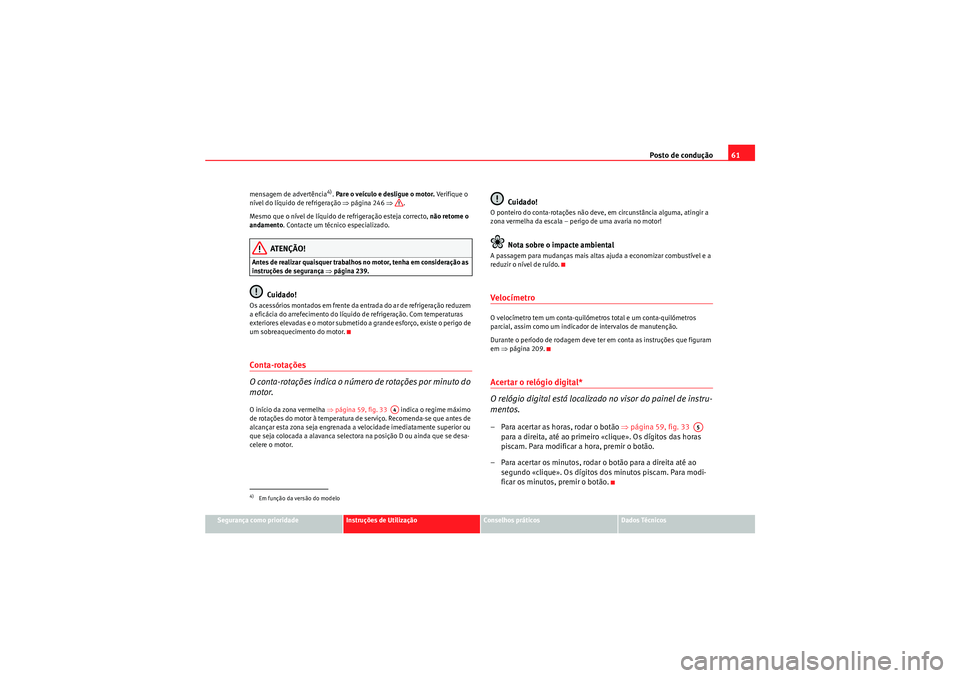

Indicador de temperatura do líquido de refrigeração do motor

O indicador do líquido de refrigeração indica a temperatura
do líquido de refrigeração.
Ponteiro na zona fria
Evitar os regimes de rotações elevadas e não submeter o motor a grandes
esforços ⇒fig. 35 .
Ponteiro na zona normal
Numa condução normal o ponteiro deverá manter-se dentro desta faixa da
escala. Quando o motor é submetido a um grande esforço, nomeadamente
quando a temperatura exterior é elevada, o ponteiro poderá deslocar-se para
cima. Isso não será preocupante enquanto a luz avisadora não se acender ou
não aparecer um texto de aviso no display* do painel de instrumentos.
Ponteiro na zona de advertência
Se o ponteiro entrar na zona de adver tência, acende-se a luz de adver tência*
⇒ página 79, fig. 49 . No visor do painel de instrumentos aparece uma
3)Em função da versão do modelo
Fig. 34 Painel de instru-
mentos: indicador do
nível do depósito de
combustível
Fig. 35 Painel de instru-
mentos: indicador da
temperatura do líquido de
refrigeração do motor
AAAB
AC
A2
AlteaXL_PT.book Seite 60 Montag, 7. September 2009 3:55 15

Posto de condução61
Segurança como prioridade
Instruções de Utilização
Conselhos práticos
Dados Técnicos
mensagem de advertência
4).
Pare o veículo e desligue o motor. Ve r if ique o
nível do líquido de refrigeração ⇒página 246 ⇒.
Mesmo que o nível de líquido de refrigeração esteja correcto, não retome o
andamento . Contacte um técnico especializado.
ATENÇÃO!
Antes de realizar quaisquer trabalhos no motor, tenha em consideração as
instruções de segurança ⇒página 239.
Cuidado!
Os acessórios montados em frente da entrada do ar de refrigeração reduzem
a eficácia do arrefecimento do líquido de refrigeração. Com temperaturas
exteriores elevadas e o motor submetido a grande esforço, existe o perigo de
um sobreaquecimento do motor.Conta-rotações
O conta-rotações indica o número de rotações por minuto do
motor.O início da zona vermelha ⇒página 59, fig. 33 indica o regime máximo
de rotações do motor à temperatura de serviço. Recomenda-se que antes de
alcançar esta zona seja engrenada a velocidade imediatamente superior ou
que seja colocada a alavanca selectora na posição D ou ainda que se desa-
celere o motor.
Cuidado!
O ponteiro do conta-rotações não deve, em circunstância alguma, atingir a
zona vermelha da escala – perigo de uma avaria no motor!
Nota sobre o impacte ambiental
A passagem para mudanças mais altas ajuda a economizar combustível e a
reduzir o nível de ruído.VelocímetroO velocímetro tem um conta-quilómetros total e um conta-quilómetros
parcial, assim como um indicador de intervalos de manutenção.
Durante o período de rodagem deve ter em conta as instruções que figuram
em ⇒página 209.Acertar o relógio digital*
O relógio digital está localizado no visor do painel de instru-
mentos.– Para acertar as horas, rodar o botão ⇒página 59, fig. 33
para a direita, até ao primeiro «clique». Os dígitos das horas
piscam. Para modificar a hora, premir o botão.
– Para acertar os minutos, rodar o botão para a direita até ao segundo «clique». Os dígitos dos minutos piscam. Para modi-
ficar os minutos, premir o botão.
4)Em função da versão do modelo
A4
A5
AlteaXL_PT.book Seite 61 Montag, 7. September 2009 3:55 15

Posto de condução

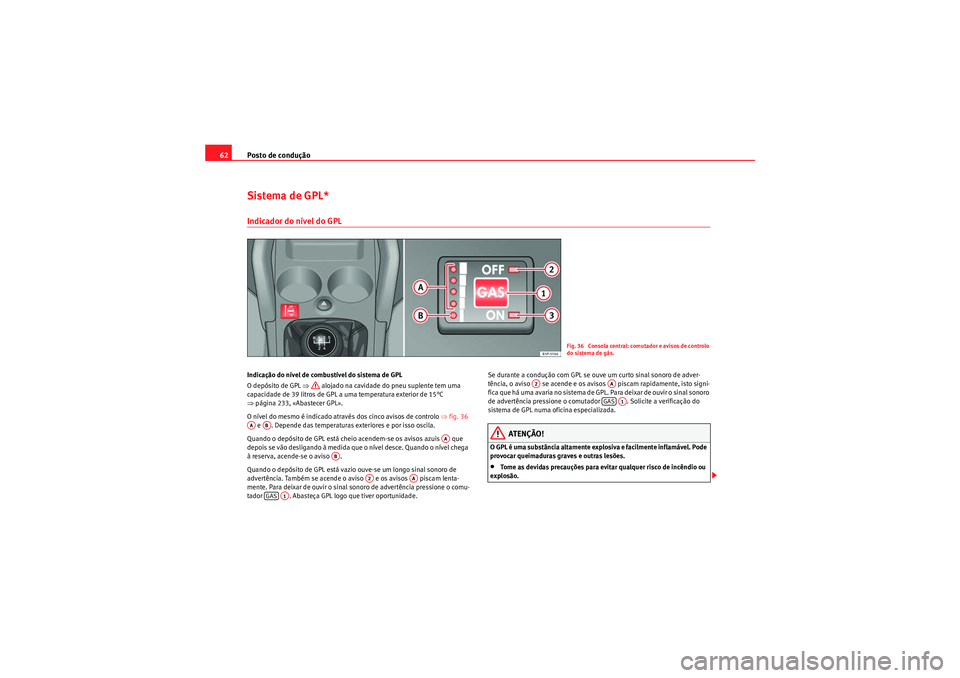

62Sistema de GPL*Indicador do nível do GPLIndicação do nível de combustível do sistema de GPL
O depósito de GPL ⇒ alojado na cavidade do pneu suplente tem uma
capacidade de 39 litros de GPL a uma temperatura exterior de 15°C
⇒ página 233, «Abastecer GPL».
O nível do mesmo é indicado através dos cinco avisos de controlo ⇒fig. 36
e . Depende das temperaturas exteriores e por isso oscila.
Quando o depósito de GPL está cheio acendem-se os avisos azuis que
depois se vão desligando à medida que o nível desce. Quando o nível chega
à reserva, acende-se o aviso .
Quando o depósito de GPL está vazio ouve-se um longo sinal sonoro de
advertência. Também se acende o aviso e os avisos piscam lenta-
mente. Para deixar de ouvir o sinal sonoro de advertência pressione o comu-
tador . Abasteça GPL logo que tiver oportunidade. Se durante a condução com GPL se ouve um curto sinal sonoro de adver-
tência, o aviso se acende e os avisos piscam rapidamente, isto signi-
fica que há uma avaria no sistema de GPL. Para deixar de ouvir o sinal sonoro
de advertência pressione o comutador . Solicite a verificação do
sistema de GPL numa oficina especializada.
ATENÇÃO!
O GPL é uma substância altamente explosiva e facilmente inflamável. Pode
provocar queimaduras graves e outras lesões.•Tome as devidas precauções para evitar qualquer risco de incêndio ou
explosão.
Fig. 36 Consola central: comutador e avisos de controlo
do sistema de gás.
AA
AB
AA
AB
A2
AA
GAS
A1
A2
AAGAS
A1
